石油螺纹插入式过滤器三维结构设计

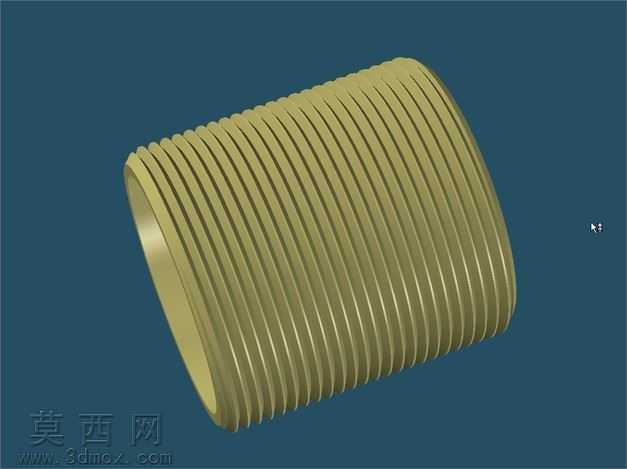

本作品为石油螺纹插入式过滤器的三维建模成果，建模过程依托三维设计软件完成，整体采用参数化建模思路，确保各结构尺寸可根据实际管路适配需求灵活调整。模型整体为中空筒状结构，外表面完整构建连续等距的石油专用外螺纹，螺纹齿形、螺距、牙型角均严格参照石油管路连接的行业标准设计，保证与对应规格管路内螺纹的适配精度，避免连接后出现渗漏、滑脱等问题。建模阶段首先绘制过滤器的筒体截面草图，通过回转特征生成基础筒体基体，随后采用螺旋线引导的扫掠特征构建外螺纹结构，对螺纹起止端做倒角过渡处理，既避免锐边造成安装划伤，也能引导螺纹顺利旋合对接。筒体内部预留过滤元件的安装腔体，腔体两端设计限位台阶结构，可精准定位内置过滤芯的安装位置，保证流体经过时全部通过过滤介质，避免出现旁通漏滤的情况。材质渲染阶段，模型整体赋予黄铜金属材质，调整材质的金属度、粗糙度参数，还原铜质管路配件的哑光金属质感，螺纹表面做细微的纹理处理，模拟金属加工后的刀纹质感，渲染采用深蓝色纯色背景，打光采用侧方主光源搭配辅助补光，清晰呈现螺纹的齿形起伏与筒体的圆柱度特征，突出结构细节。结构设计上充分考虑石油管路的使用工况，筒体壁厚经过合理设计，兼顾结构强度与内部通流面积，螺纹段长度满足管路连接的旋合深度要求，插入端设计导向锥面，便于现场安装时快速插入对接管路，降低安装对位难度。整体模型无多余冗余特征，各结构之间的衔接过渡自然，无几何错误，可直接用于管路装配模拟、工况受力仿真以及加工生产的图纸导出，能够为石油管路过滤系统的设计选型、安装调试提供直观的三维参考，适配石油开采、输运环节的管路流体过滤需求，可有效拦截管路内的固体杂质，保护下游精密阀件、仪表设备不受杂质磨损卡滞。
