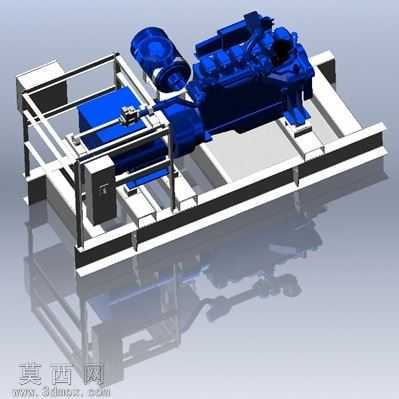

框架式柴油发电机组整体结构三维设计

本三维模型采用主流三维机械设计软件完成全参数化建模，完整还原了框架式柴油发电站的整体结构与各部件装配关系。建模过程中遵循机械设计装配规范，先搭建底部承载框架的基准骨架，以铝型材搭建的底架为装配基准，依次完成柴油发动机主体、发电机模块、冷却系统组件、控制箱体、外围防护栏的定位装配，各部件间的配合关系完全符合实际机械装配公差要求，无干涉错位问题。渲染阶段采用金属材质与工程塑料材质分层赋予：底部承载框架赋予哑光银白金属材质，还原钢制型材的磨砂金属质感，表面添加轻微的磨损纹理提升真实感；柴油发动机主体采用高饱和度深蓝色工程漆面材质，调整材质的反光度与粗糙度参数，还原工业动力设备漆面的厚重质感，同时对发动机的管路接口、散热鳍片、螺栓连接件等细节做了单独的材质区分，金属接头赋予亮面镀铬材质，密封胶条赋予黑色橡胶材质；配套的发电机、冷却风扇、控制箱体分别对应赋予灰铸铁、工程塑料、哑光金属材质，不同材质的光影反射参数经过反复调试，在渲染输出时能够清晰区分各功能模块的视觉边界。结构设计上采用开放式框架布局，底部框架预留了叉车搬运槽位与设备安装固定孔位，发动机与发电机通过联轴器实现同轴传动连接，外围框架既作为承载结构，也预留了隔音罩、外护板的安装点位，冷却系统布置在发动机侧方，保证散热气流的顺畅流通，控制箱体独立安装在框架侧部，便于操作人员进行启停控制与参数查看。整体设计思路围绕工业级备用发电设备的实用需求展开，在保证结构强度的前提下优化了框架的空间利用率，各功能模块的排布兼顾了日常维护的操作空间，模型的细节精度达到生产级装配要求，可用于设备结构展示、安装指导演示、方案汇报等场景，能够直观呈现柴油发电站的整体构造与工作逻辑。
