公制轴用开口挡圈三维结构设计

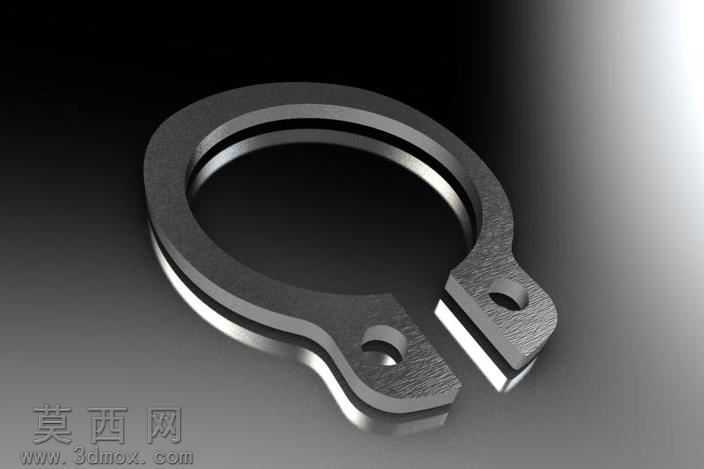

本次设计的轴用开口挡圈，是应用于轴类零件轴向限位的经典紧固件，建模过程围绕零件的实际装配需求与力学特性展开，全程以参数化设计思路搭建模型，确保尺寸符合公制标准的通用互换要求。建模初期先梳理挡圈的核心结构逻辑：整体为带开口的C型弹性环体，开口端设置两个带安装孔的凸耳，用于卡钳施力实现挡圈的撑开与装拆，环体内径与目标轴的挡圈槽尺寸精准匹配，环体厚度适配槽宽参数，保证装配后不会出现轴向窜动。建模时首先绘制基准平面上的二维轮廓草图，先绘制C型环的内外圆弧轮廓，保证圆弧的同心度偏差控制在公差允许范围内，再绘制开口处的两个对称凸耳结构，凸耳上的安装孔位置与凸耳边缘保持合理的壁厚，避免装拆时应力集中导致凸耳断裂；草图完成后通过拉伸命令生成挡圈的基础实体，拉伸深度严格对应标准挡圈的厚度参数。随后对实体进行细节处理：对环体的所有锐边进行倒圆角处理，圆角半径根据零件尺寸匹配标准值，既消除加工时的锐边毛刺隐患，也减少装配时对轴槽、配合零件的刮擦损伤；对凸耳与环体的衔接位置做过渡圆角优化，分散装拆时的应力，提升零件的结构强度。材质设置上选用常用的65Mn弹簧钢材质，渲染时还原弹簧钢经热处理后的银灰色金属质感，调整材质的粗糙度、金属度参数，模拟真实挡圈表面的轻微哑光金属纹理，同时添加合理的环境光照，让环体的曲面弧度、凸耳的结构细节清晰呈现，直观展示零件的形态特征。设计过程中重点考量挡圈的弹性变形需求，环体的截面尺寸经过参数校核，保证挡圈在被撑开至装配尺寸时，变形量处于材料的弹性屈服极限内，不会出现塑性变形导致装配后松脱；开口处的间隙尺寸也经过合理设定，既保证装拆时的撑开量足够，也避免装配后开口间隙过大影响限位稳定性。整个模型的参数全部关联设置，可通过调整轴径、槽宽、厚度等核心参数快速生成对应规格的挡圈模型，适配不同轴径的装配使用需求，模型的结构细节完全贴合实际加工与装配的工艺要求，可直接用于装配验证、工程图导出以及相关机械结构的设计参考。
