WR6-600型钢丝绳隔振器结构三维设计

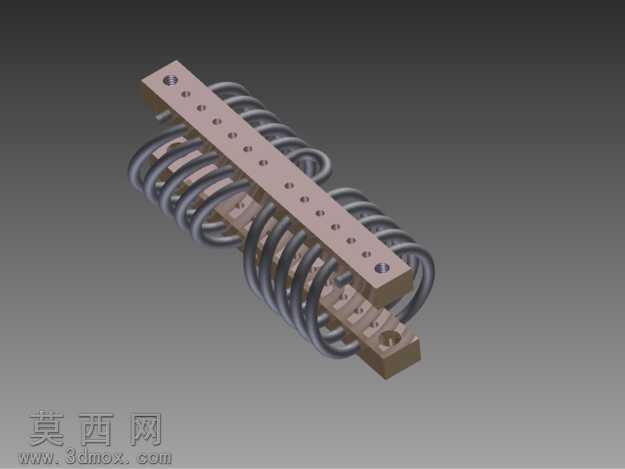

本作品为WR6-600型号钢丝绳隔振器的三维参数化设计成果，建模过程严格遵循机械隔振元件的实际生产尺寸规范，在主流三维建模环境中完成全结构的特征搭建与装配校验。建模阶段首先完成上下两块安装基板的实体构建，基板采用长方体金属基体结构，表面按标准安装孔距排布多组通孔，孔位同轴度、孔间距公差均参照隔振器实际安装要求设定，基板边缘做倒角处理避免应力集中，同时在基板与钢丝绳缠绕接触的位置设计了适配的弧形压合卡槽，保证钢丝绳固定后不会出现滑移松脱。随后完成多股螺旋钢丝绳圈的建模，钢丝绳采用螺旋扫掠特征生成，严格匹配WR6-600型号对应的钢丝绳直径、螺旋圈数、圈径参数，每一圈钢丝绳都精准卡入上下基板的对应固定槽位，装配过程中添加了接触约束与干涉检查，确保钢丝绳与基板之间无穿模、错位问题，还原了钢丝绳隔振器多向缠绕的典型结构特征。材质渲染阶段，上下安装基板赋予了金属铜合金的材质效果，调整了表面粗糙度、金属反光度参数，还原金属加工件的哑光金属质感；钢丝绳部分赋予高碳钢金属材质，添加了细微的表面拉丝纹理，模拟实际钢丝绳的多股绞合表面特征，渲染时采用柔和的环境光搭配定向主光源，清晰呈现出螺旋钢丝绳的层叠结构与基板的孔位细节，整体渲染效果真实还原了实物的视觉质感。设计思路上围绕钢丝绳隔振器的隔振功能需求展开，该类隔振器依靠钢丝绳的弹性变形实现多方向的减振缓冲，可同时承受拉压、剪切、冲击等多向载荷，建模时特意保留了钢丝绳与基板之间的合理间隙，还原其工作时可产生弹性形变的结构特性，整体模型结构完整、特征清晰，可用于隔振系统的装配模拟、结构展示以及相关力学仿真的基础模型使用，完整还原了该型号钢丝绳隔振器的全部结构细节，无特征缺失、结构错误问题。
