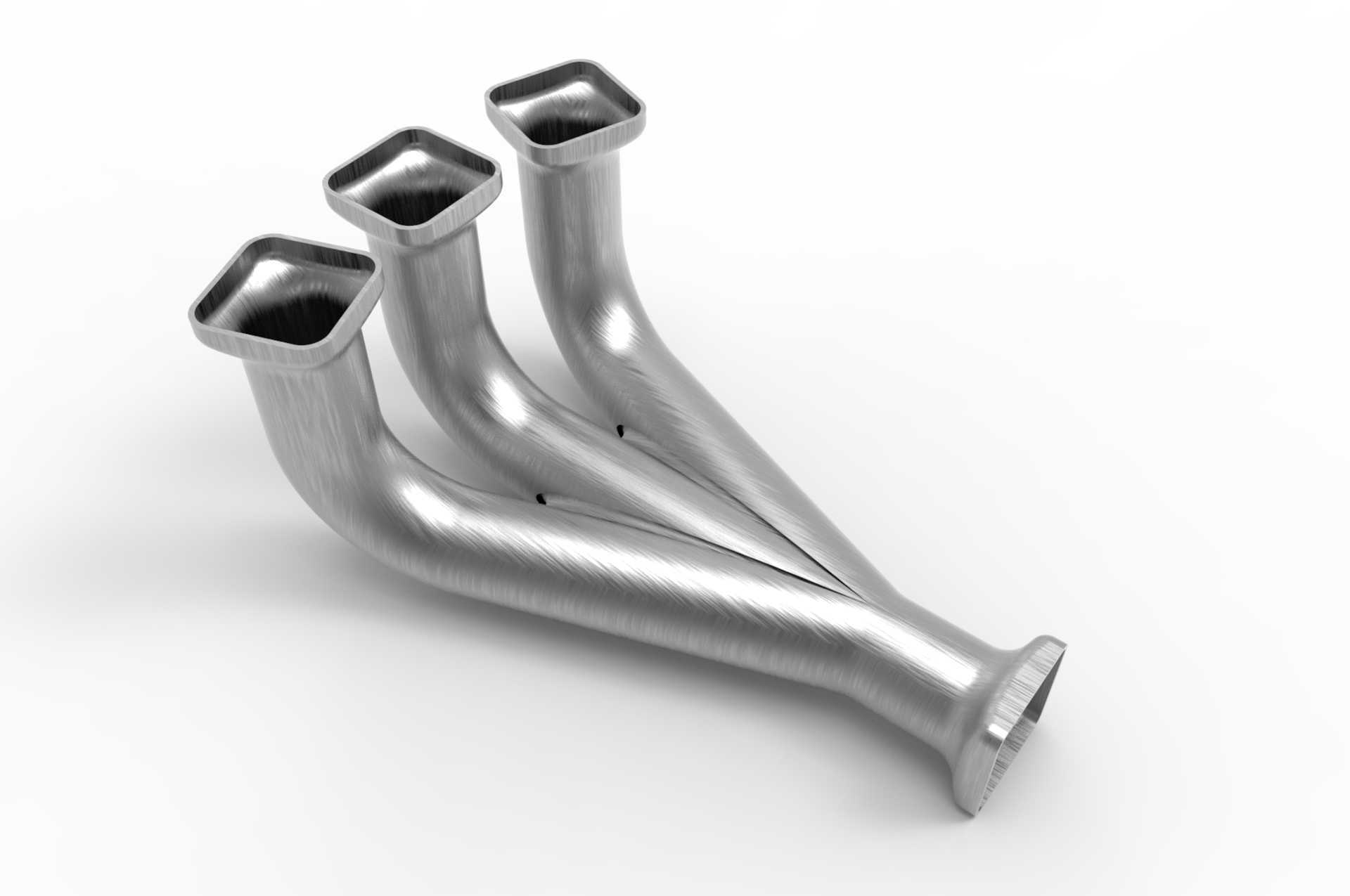

等长三分支汇流金属排气歧管结构

　　这款三分支汇流结构的管路部件，核心应用场景集中在小排量多缸内燃机的排气端、小型流体输送系统的多支路汇流工位，以及部分试验台架的气路整合段，日常在通用动力设备、小型非道路移动机械的动力单元上也能见到同类型结构的应用。从实际使用功能来看，它的核心作用是将三个独立支路的介质平稳导入单一输出通路，在排气系统应用场景下，需要兼顾各支路的气流阻力一致性，避免不同支路的排气脉冲出现干涉，进而影响动力单元的充气效率；在流体输送场景下，则要保证各支路汇入主流道时的流场均匀，减少局部紊流带来的压力损失与管路振动。

　　从设计思路层面拆解，这款结构首先做了等长支路的曲率匹配，三个分支从输入端到汇流点的管路中心线长度保持一致，弯曲段采用大曲率半径的顺滑过渡，没有出现直角弯折或者截面突变的结构，就是为了降低介质流动过程中的沿程阻力，同时避免弯折处出现应力集中，提升管路长期在交变温度、压力载荷下的使用寿命。三个输入端采用方形法兰接口结构，对接端做了外翻的密封贴合面，安装时可以配合密封垫片实现端面压紧密封，不需要额外做管路套合的密封结构，安装对位更便捷，也能减少接口处的泄漏风险。输出端采用收窄的圆形接口结构，匹配下游通用管径的管路连接，汇流段做了渐进式的截面收缩，让三个支路的介质在汇入主通路时逐步完成流速与流向的整合，不会因为截面突然变化产生局部涡流。

　　从安装边界与尺寸适配的角度来说，三个输入端的方形接口中心距保持等角度分布，相邻接口的中心夹角一致，安装时可以直接对接缸盖或者支路管路的对应法兰位，不需要额外调整安装角度；管路整体的弯曲走向做了空间避让设计，三个分支在空间上分层排布，不会出现相邻管路的干涉，同时整体外轮廓的最大包络尺寸控制在常规动力单元的安装舱位边界内，安装后不会和周边的缸体、隔热罩、线束等部件产生位置冲突。管壁厚度采用均匀等厚设计，金属成型过程中可以通过一体弯制或者焊接打磨实现表面顺滑过渡，内壁没有明显的焊道凸起或者接缝台阶，减少介质流动时的挂壁、积碳问题，在排气场景下也能降低高温废气对管壁的局部冲蚀。

　　实际选型适配时，这款结构可以根据使用场景的介质温度、压力需求调整管壁厚度与材质，常温流体输送场景可以采用普通碳钢材质做表面防锈处理，高温排气场景则可以替换为不锈钢或者铸钢材质，匹配对应的密封垫片耐温等级。安装时输入端法兰采用对称分布的紧固点位，压紧过程中可以保证密封面受力均匀，避免出现偏压导致的密封失效；输出端的接口可以根据下游连接需求选择卡箍连接、法兰连接或者焊接连接的形式，适配不同的设备装配要求。结构本身没有设置额外的传感器安装位或者支管分支，属于纯汇流功能的管路部件，维护时只需要定期检查接口密封状态、管壁是否出现腐蚀开裂即可，没有复杂的活动部件，长期使用的故障率较低。在建模过程中，这类结构需要重点控制弯曲段的截面圆度，避免弯制过程中出现截面塌陷导致的通径减小，同时要保证三个分支的内壁顺滑度，减少流阻损失，汇流点的相贯线位置要做圆角过渡，避免应力集中导致的管路开裂。
