注塑模具用球面类制品注射芯成型结构

　　这套注射芯结构主要面向带半球形内腔、侧置凸台结构的注塑制品量产场景，常见于小型卫浴配件、家电旋钮基座、工业管路密封端盖类产品的注塑成型工序，直接决定成型制品的内腔尺寸精度、表面合模线质量以及脱模顺畅度。从实际生产适配来看，这套结构可直接安装在标准模架的动定模侧，对应150-200吨锁模力的卧式注塑机使用，成型镶件的安装基准面做了0.02mm平面度要求，可直接嵌入模架的B板镶件槽，无需额外做基准修正，适配主流模架的安装孔位间距，不需要对标准模架做二次非标改造。

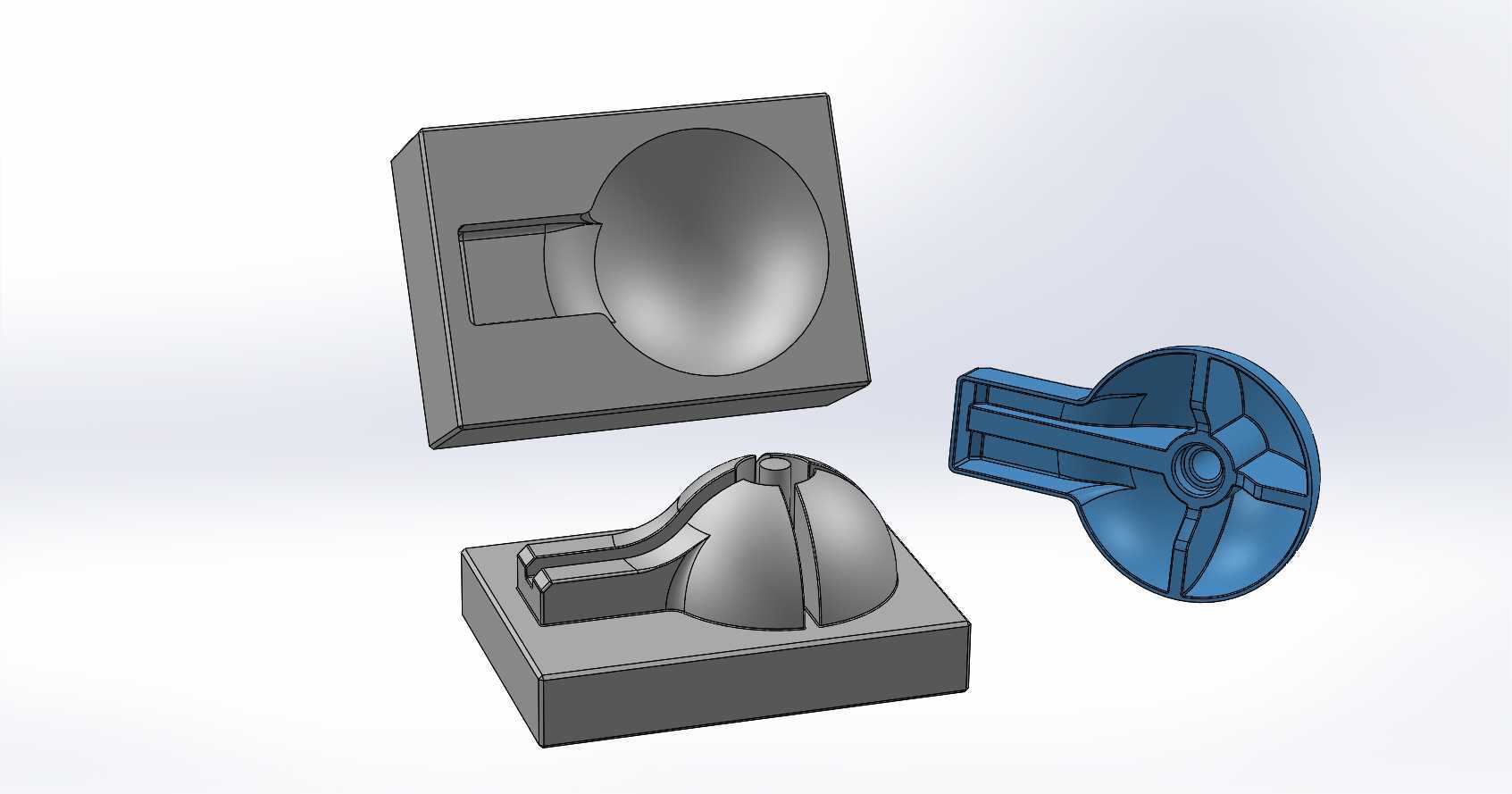

　　结构设计上拆分了三个核心功能部件：定模型腔镶件负责成型制品的外球面轮廓，动模型芯镶件负责成型制品的内球面以及侧置凸台的内侧结构，侧抽芯滑块负责成型制品侧置凸台的外侧轮廓，三个部件的合模贴合面都做了1度的脱模斜度处理，合模时的贴合间隙控制在0.005mm以内，避免注塑过程中出现飞边、披锋问题。球面成型面的粗糙度要求达到Ra0.8，减少注塑时的料流阻力，同时降低制品脱模时的表面摩擦，避免出现拉白、拉伤缺陷。侧抽芯滑块的导向采用了标准斜导柱驱动结构，滑块的滑行行程预留了5mm的安全余量，保证开模时滑块完全脱离制品的侧凸台结构，不会出现脱模卡滞。

　　设计过程中重点考虑了料流填充的平衡性，浇口位置设置在侧凸台的端面位置，熔融塑料从侧凸台注入后沿球面轮廓均匀扩散填充，避免球面区域出现熔接痕、气纹缺陷，同时在型芯的球面最高处设置了0.8mm直径的排气镶件，填充时型腔内的空气可通过排气间隙直接排出，避免制品顶部出现缺胶、烧焦问题。冷却回路的设计采用了随形水路结构，在型腔和型芯的镶件内部距离成型面8mm位置布置了环形冷却水道，水道直径8mm，接入模温机后可保证成型面温度均匀控制在60-80摄氏度区间，成型周期可控制在25秒以内，有效提升量产效率。

　　安装边界方面，整套成型结构的最大外轮廓尺寸为120mm100mm85mm，对应成型的制品最大球面直径为60mm，侧凸台的伸出长度为18mm，所有镶件的固定都采用M6内六角螺丝锁紧，拆装维护时不需要拆卸整套模架，直接从模架的正面即可抽出镶件做抛光、更换维护，适配量产车间快速换模、快速修模的作业需求。合模定位除了模架自带的导柱导套外，三个镶件之间额外设置了2个直径10mm的精定位销，定位精度控制在0.01mm以内，避免长期量产过程中镶件错位导致的制品尺寸超差。脱模结构采用了顶板顶出的方式，在型芯的球面边缘均匀布置了4根直径4mm的顶针，顶出位置避开了制品的外观面，顶出行程设置为20mm，保证制品完全脱离型芯后再由机械手取件，不会出现顶出变形、顶白问题。

　　从实际使用的工况适配来看，这套结构可适配PP、ABS、PC等常用热塑性塑料的成型，针对加纤20%以内的改性塑料也可通过对成型面做镀硬铬处理提升耐磨性能，量产寿命可达到30万模次以上。结构拆分时充分考虑了加工工艺性，所有成型面都可通过三轴加工中心配合球面铣刀完成粗加工，后续通过抛光工序达到表面粗糙度要求，不需要做五轴联动加工，有效降低了模具的加工成本和制作周期。
