双色防滑便携0.5升运动饮水瓶结构设计

　　这款0.5升容量的饮水容器，在结构设计阶段优先匹配户外出行、日常通勤、学生课间使用、短途徒步等多场景的握持与使用需求，整体采用非对称曲面造型，打破传统圆柱水瓶的单调形态，同时在握持区域做了针对性的功能优化。从外形边界来看，瓶身整体高度适配常规自行车水壶架、背包侧袋的安装尺寸，最大直径处控制在78mm以内，能够顺利放入绝大多数车载杯架、书包侧兜，不会出现卡滞无法放入的问题；瓶身底部做了3mm高度的加厚平底结构，放置在桌面时不会因为曲面造型出现晃动，接触平面的环形支撑边做了0.5mm的圆角过渡，避免长期放置磨损瓶底材料。

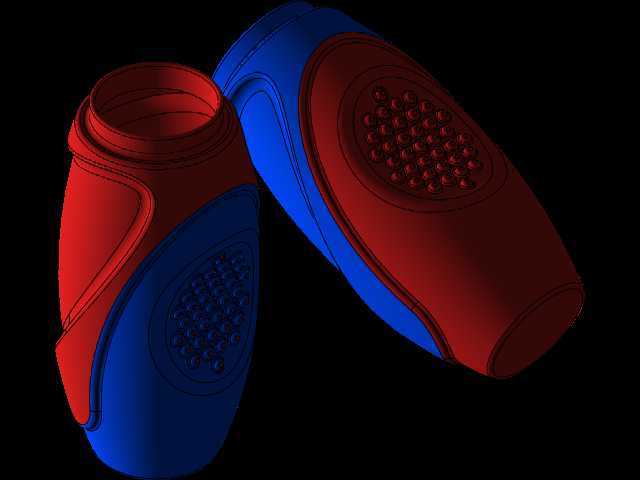

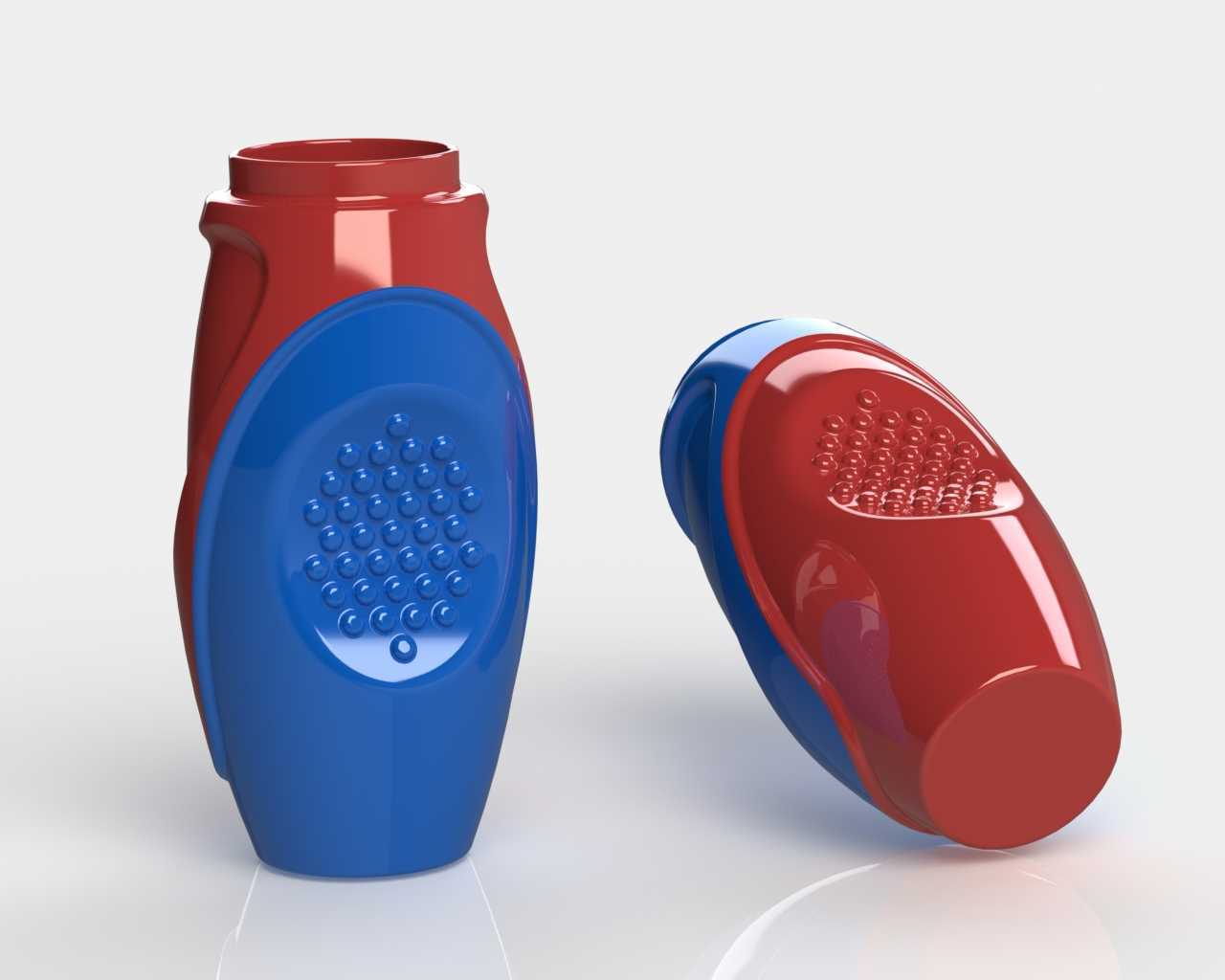

　　瓶身的双色结构并非单纯的外观装饰，外层蓝色握持区域采用邵氏硬度65A的软胶材质，表面布满矩阵排列的半球形防滑凸点，凸点高度1.2mm，凸点间距2mm，即使手部沾有水渍、汗液，握持时也能产生足够的静摩擦力，不会出现打滑脱手的情况；软胶区域覆盖了瓶身70%的握持接触面积，在冬季装入低温冰水时，软胶层能够隔绝瓶身冷凝水与手部的直接接触，避免握持时的冰感不适，同时也能减少瓶身不慎跌落时的冲击力，降低硬塑料瓶身开裂的概率。内层红色部分为瓶身主体结构，采用食品级硬质透明塑料（建模阶段预留壁厚2mm，满足注塑成型的壁厚均匀要求，避免出现缩痕、填充不足的成型缺陷），瓶口采用标准螺纹接口，适配市面绝大多数同口径的瓶盖、直饮嘴、吸管组件，用户可以根据自身使用习惯替换不同的密封配件。

　　设计过程中，针对瓶身的曲面过渡做了多次曲率调整，软胶与硬胶的结合处采用嵌入式卡扣结构配合双色注塑工艺，结合缝位置做了隐藏式处理，不会出现凸起的合模缝硌手的问题；瓶身上部的收腰结构刚好贴合虎口握持时的人体曲线，当用户单手握持瓶身时，拇指自然落在防滑凸点区域的中心位置，其余四指能够环绕瓶身收腰位置，握持发力时不需要刻意调整手势，长时间握持也不会产生手部疲劳。瓶身倾倒放置时的重心经过反复校核，当瓶身横放在平面上时，重心落在接触点的稳定区间内，不会出现随意滚动滚落的情况，适配户外凹凸不平的地面临时放置需求。

　　从结构强度角度，瓶身内壁做了0.3mm高度的环形加强筋，间距20mm均匀分布，在装入高温饮用水时，瓶身不会因为内部气压变化出现过度变形，同时加强筋的位置刚好对应外层软胶的覆盖区域，不会在瓶身外表面露出加强筋的痕迹，保证外观的整体性。瓶口位置的螺纹做了3圈标准梯形螺纹设计，螺纹牙高1.2mm，配合瓶盖的硅胶密封圈，能够承受1.5米水深的密封测试，装入水后倒置摇晃不会出现渗漏，满足运动场景下剧烈晃动的密封要求。瓶身的整体重量控制在85g以内，空瓶携带不会产生额外的负重感，0.5升的容量刚好满足成年人单次短途出行的饮水需求，不会因为容量过大导致携带负担过重，也不会因为容量过小需要频繁补水。

　　在建模阶段，所有曲面都做了G2连续处理，瓶身表面没有尖锐的棱角，所有外露边缘都做了R1以上的圆角处理，日常使用时不会划伤手部；软胶区域的凸点边缘也做了0.2mm的小圆角，长期握持不会摩擦手部皮肤产生不适感。针对注塑成型的工艺需求，瓶身主体的脱模斜度控制在1.5度，软胶部分的脱模斜度控制在2度，避免脱模时出现零件拉伤的问题；双色注塑的结合面做了0.1mm的过盈配合设计，保证软胶与硬胶结合牢固，长期使用不会出现软胶脱落、起翘的问题。
