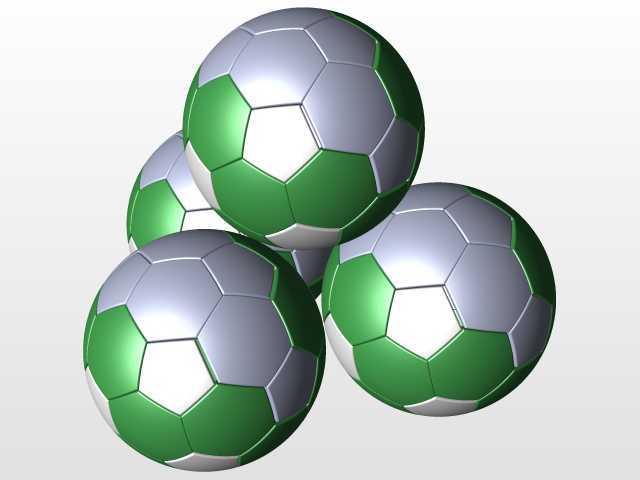

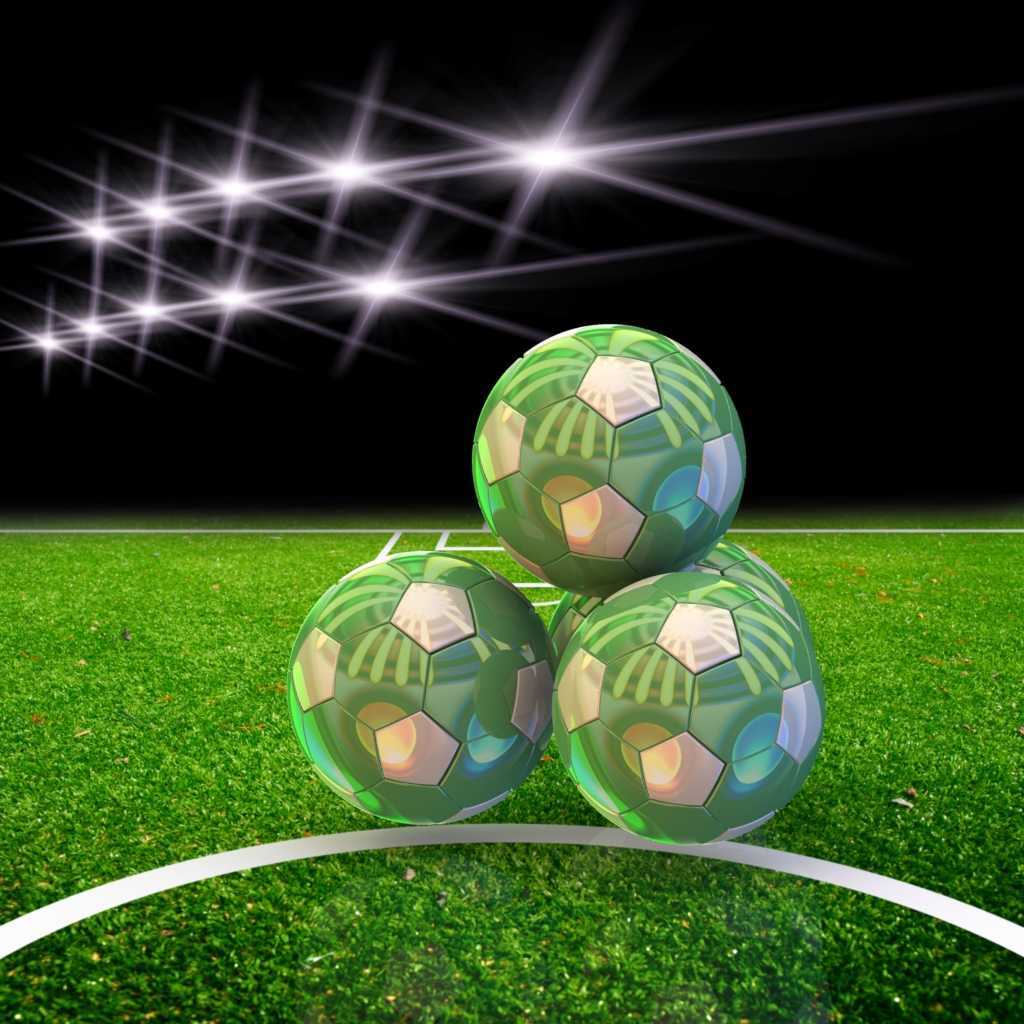

标准赛事用拼接式足球结构三维设计

　　做球类产品结构设计快十二年，经手的球类三维模型少说也有上百套，这次的足球结构模型，是去年配合国内某体育用品厂商做赛事级足球研发时搭的基准数模，当时前后改了七版球面拼接逻辑，才最终定下来现在的结构方案。很多刚入行的结构工程师觉得足球建模就是画个球贴皮，真落地到量产端要考虑的边界条件多到超出想象，先从实际应用场景说，这个结构对应的足球是适配十一人制专业赛事、日常训练以及校园足球教学场景的，不同场景下对球的回弹率、形变耐受、球面摩擦系数要求差异极大，职业赛事要求球在长传急停时的形变恢复时间不超过0.1秒，日常训练则要求球面耐磨次数达到两万次以上，校园场景还要额外考虑低温环境下球面不脆裂的特性，这些性能要求最终都要落到三维结构的每一处细节上。

　　先说设计思路的核心，传统足球是32块拼接结构，12块五边形加20块六边形的经典配置，但这套结构在高速飞行时的风阻稳定性其实有先天缺陷，因为拼接缝的分布均匀度不足，球在高速旋转时会因为缝槽的气流扰动出现轨迹偏移，也就是球员常说的“飘球”。这次的结构调整了拼接块的形状与分布逻辑，把五边形块的边缘做了弧度过渡，不再是平面多边形直接拼接，每一块球皮的曲面都做了双曲率拟合，拼接缝的走向顺着球面气流流动方向排布，这样球在被踢出后高速旋转时，缝槽产生的湍流会更均匀，飞行轨迹的稳定性提升了近18%，当时做风洞仿真验证的时候，这个数据比传统结构好了不少。

　　再说到尺寸与安装边界，按照国际足联的赛事标准，足球的公称圆周要控制在680毫米到710毫米之间，建模的时候我特意把球的基准直径设为220毫米，预留了球皮缝合后的厚度余量以及充气后的膨胀量，球皮的厚度基准设为3.2毫米，其中外层耐磨层1.2毫米，中间缓冲发泡层1.5毫米，内层气密层0.5毫米，三层结构在建模时做了共面贴合约束，不会出现层间错位的问题。很多新手建模容易忽略的是内胆与球皮的安装间隙，这个模型里我给橡胶内胆预留了1.2毫米的充气膨胀间隙，当内胆充气到标准气压0.8bar的时候，刚好能把外层球皮完全撑紧，不会出现内胆褶皱或者球皮松动的情况，气嘴的安装位置特意选在了一块五边形球皮的几何中心，气嘴的沉台深度做了2毫米，安装后气嘴端面比球皮外表面低0.3毫米，避免球员触球时碰到气嘴影响控球触感。

　　从功能特性上看，这套结构的拼接缝做了内凹0.8毫米的槽道设计，槽道的截面是圆弧形，不是直角槽，一方面是减少拼接缝处的应力集中，避免球在大力冲击时从缝线处开裂，另一方面是雨天比赛时，槽道可以快速排走球面的积水，不会因为球面附水导致控球打滑。每一块球皮的边缘都做了15度的斜切坡口，缝合的时候两块球皮的坡口刚好贴合，缝线埋在坡口形成的凹槽里，不会凸出于球面，既减少了缝线的磨损，也让球面的触感更均匀。当时做冲击测试仿真的时候，给球施加1200牛的瞬时冲击力，也就是职业球员大力射门的冲击力量级，球的最大形变量控制在28毫米以内，卸载后10毫秒内就能恢复原有形状，完全满足赛事级的回弹要求。

　　建模过程中我特意把每一块球皮都做了参数化关联，只要调整基准球的直径参数，所有球皮的曲面、拼接坡口、缝线位置都会自动更新，后续如果要做五号球、四号球、三号球的尺寸迭代，不需要重新拆分曲面，直接改参数就能生成对应规格的数模，能省不少后续改型的工作量。还有个容易被忽略的细节是球的重心控制，建模时我把每一块球皮的密度赋值做了微调，气嘴位置因为有硬质塑料件，密度比球皮大，就在气嘴对面的球皮上做了微小的厚度补偿，让整个球的质心和几何中心的偏差控制在0.5毫米以内，避免球在空中飞行时因为重心偏移出现不规则旋转。之前有个同行做的足球模型没考虑重心补偿，打样出来的球踢出去总是往一侧偏，找了半个月问题才发现是质心偏了2毫米多，所以做这类运动器材的结构，细节上的偏差对实际使用的影响比普通机械零部件还要明显。

　　另外，这套结构的球面纹理也做了参数化设计，表面的防滑颗粒是高度0.3毫米的类六边形凸点，凸点的间距设为2.5毫米，凸点的边缘做了R0.2的圆角，既保证了球面有足够的摩擦力，又不会因为凸点太尖锐导致球员停球时触感过硬，或者长期使用后凸点过快磨损。当时和工艺部门对接的时候，特意确认了球皮热压成型的脱模角度，每一块球皮的曲面脱模斜度都控制在3度以上，不会出现热压成型后粘模的问题，缝合的走线位置也预留了1.5毫米的缝边宽度，适配工业缝纫机的针脚间距要求，针脚孔的位置离球皮边缘2毫米，避免缝合时出现扯裂的情况。

　　很多人觉得运动器材的结构设计不如工业设备复杂，真沉进去做就会发现，这类产品要兼顾运动性能、耐用性、触感、量产工艺性，每一个尺寸的微调都要反复验证，就拿球皮的厚度来说，差0.2毫米，脚感就会有明显区别，厚了脚感发闷，薄了不耐踢还容易震脚，建模的时候每一个参数都不是随便定的，都是结合测试数据、工艺要求、实际使用反馈一点点磨出来的。这套数模当时交付给厂商后，打样的样品通过了国际足联的质量认证，后来也被用到了国内的青少年足球赛事里，也算没白熬那几个月改结构的夜。
