多芯彩色螺旋伸缩连接线缆三维结构

　　在工业电气布线、移动设备供电与信号传输场景中，螺旋线缆是解决设备往复运动时线缆拉扯、冗余收纳问题的核心部件，这类线缆广泛应用于机床操作面板连接、自动化设备移动模组供电、检测仪器探头信号传输、起重设备操控手柄连线等场景，能够在设备部件做直线往复、小范围回转运动时，依靠自身螺旋结构的伸缩特性吸收位移量，避免线缆被过度拉扯断裂，同时减少布线冗余带来的干涉风险。

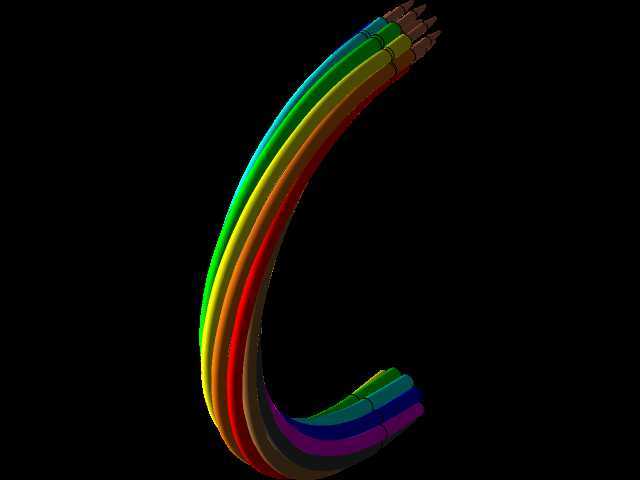

　　这款多芯螺旋线缆的设计，首先从使用场景的运动边界出发，确定螺旋段的自然长度、最大拉伸长度与最小收缩长度的比值，常规工业场景下该类线缆的伸缩比通常控制在1:4到1:6之间，既保证足够的拉伸行程，又避免拉伸时单圈螺旋的应力超过线缆外被与内芯的疲劳极限。建模过程中，每一根线芯都按照实际成缆结构做独立的螺旋扫掠，不同线芯采用差异化的外被颜色，完全匹配实际工业线缆的色标规范，方便现场布线时的线序区分，减少接线错误概率。

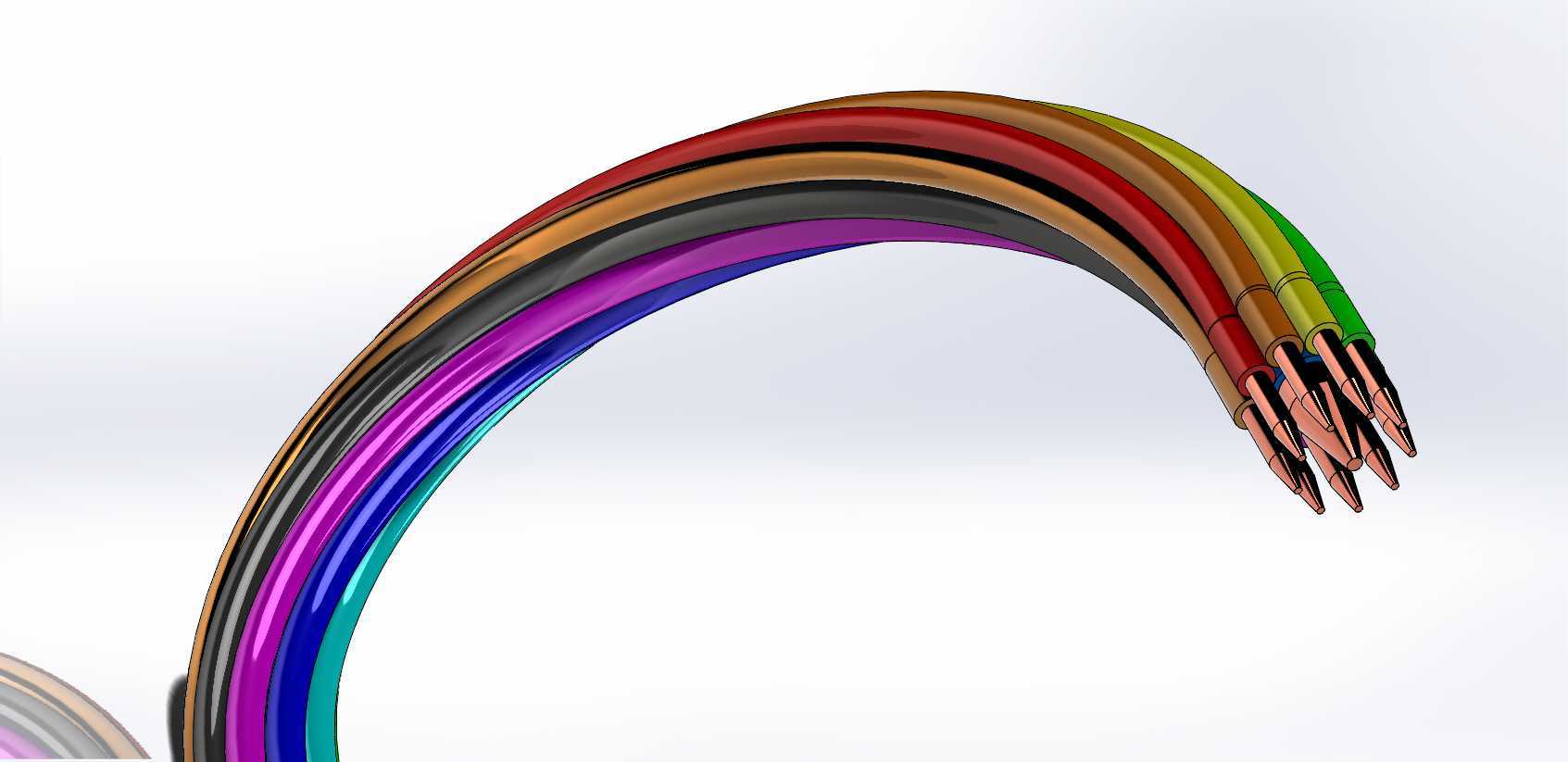

　　从结构细节来看，线缆的螺旋段采用等节距螺旋结构设计，每一圈螺旋的曲率半径保持一致，避免局部应力集中导致的线缆过早疲劳损坏；线芯端部做剥除外被的压接端结构建模，还原实际生产中端子压接前的线芯处理状态，方便后续装配端子、接插件的结构匹配验证。建模时充分考虑了线缆的弯曲半径约束，螺旋段的最小弯曲半径大于线缆外径的6倍，符合电气布线的安全规范，避免线芯因过度弯曲出现断芯、绝缘层破损的问题。

　　在安装边界层面，这款螺旋线缆的两端预留了平直段，平直段长度根据实际接插件安装需求设定，方便线缆两端固定在设备的固定端与移动端，固定位置处的线缆做了防折弯处理结构，避免固定点处线缆反复弯折出现断裂。多芯结构的设计，可同时满足动力供电、多通道信号传输的需求，不同颜色的线芯可分别对应电源正负极、信号回路、接地端等不同功能，适配多数工业设备的接线需求。

　　从实际使用的角度出发，这类螺旋线缆相比普通直连线缆，在移动部件的布线中能够大幅节省布线空间，收缩状态下螺旋段自然堆叠，不会出现线缆拖地、与周边运动部件刮蹭的问题；拉伸状态下螺旋圈均匀展开，拉力均匀分布在整个螺旋段，不会出现局部受力过大的情况。建模过程中还原了线缆外被的质感与线芯的排布结构，每根线芯在螺旋段的相对位置保持固定，不会出现建模时线芯交叉、穿模的问题，完全匹配实际成缆时的绞合结构，可直接用于设备布线的干涉检查、装配模拟，验证线缆在设备全行程运动过程中是否会与周边结构件产生刮蹭、拉扯，提前规避布线设计缺陷。

　　针对不同的安装场景，这类螺旋线缆的螺旋内径可根据实际需求调整，内径过小会导致线缆伸缩时阻力过大，内径过大则会导致收缩后占用空间过大，建模时的螺旋内径参数参考了常规工业线缆的通用规格，适配多数常见的安装空间要求。线芯的数量设置也充分考虑了通用场景的需求，多股线芯的结构既可以满足小电流供电，也可以传输弱电压控制信号，适配工业现场绝大多数的移动部件连接需求，无需额外布设多根单独线缆，简化整体布线结构。
