方形触控屏智能穿戴腕表结构设计

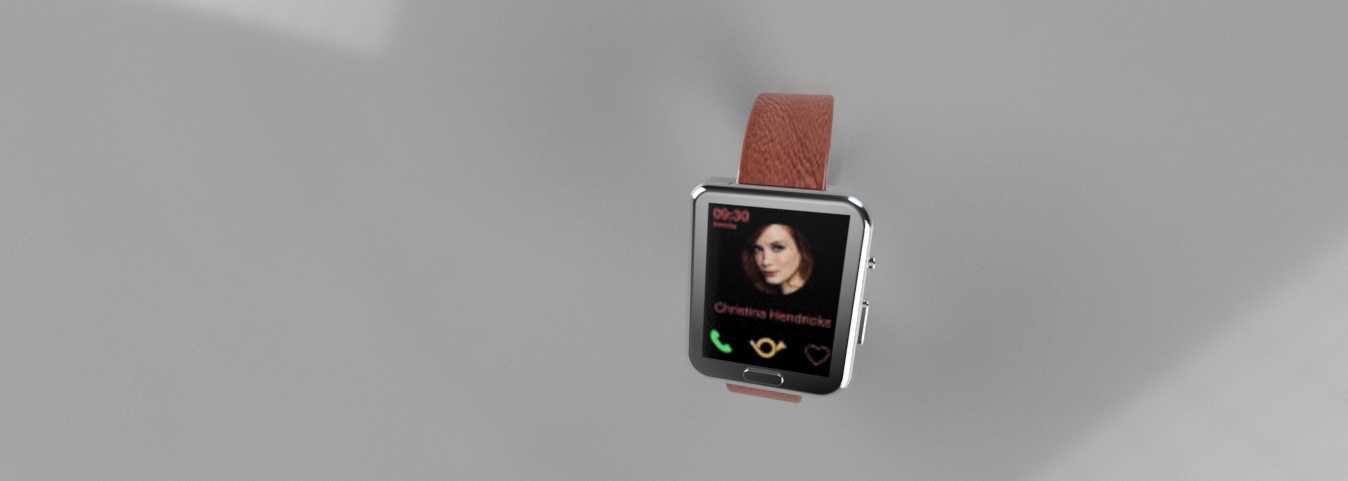

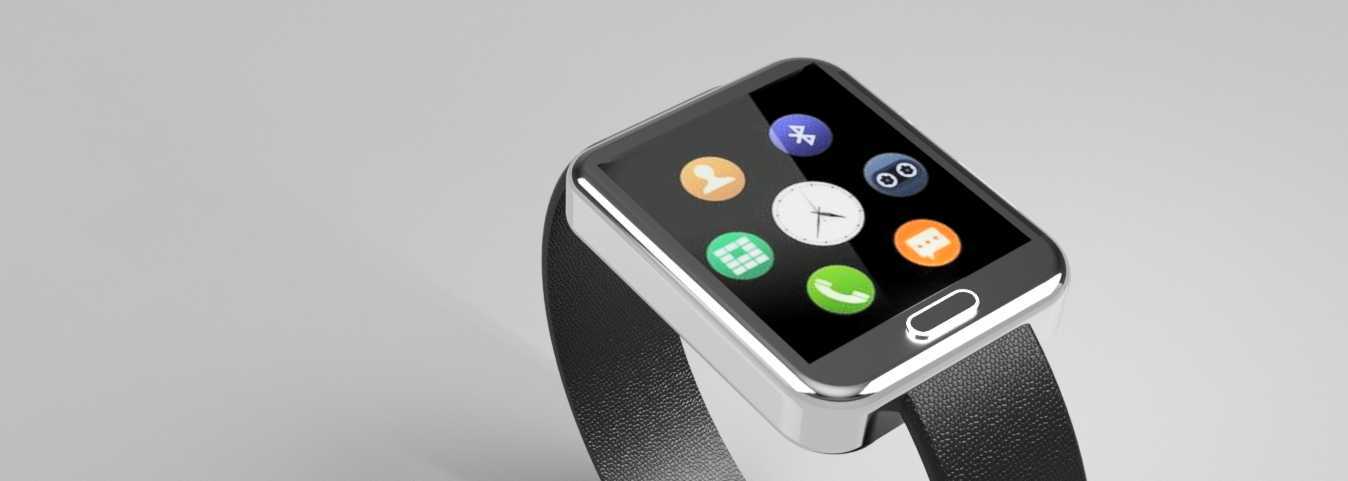

　　这款腕戴智能终端的结构设计，首先围绕日常佩戴的人机工程边界展开，表体主体采用方形圆角的金属中框结构，整体厚度控制在10mm以内，适配绝大多数成年人的腕部佩戴需求，表带采用快拆式皮质结构设计，安装位预留标准22mm通用表带接口，无需额外定制配件即可替换不同材质的表带，适配商务、运动等不同佩戴场景。从功能实现的结构布局来看，正面覆盖全贴合触控显示屏，屏幕下方预留实体触控按键的安装位，按键做了内凹式的防误触设计，避免日常佩戴过程中衣袖剐蹭触发误操作。中框侧边做了微弧倒角处理，和腕部皮肤接触的位置没有尖锐棱角，长时间佩戴不会产生压痕，表体背部做了微弧曲面设计，贴合腕部皮肤的自然弧度，传感器窗口居中布置，

　　保证佩戴状态下传感器和皮肤的接触距离稳定，避免运动过程中出现检测数据偏移的问题。内部结构采用分层堆叠设计，最上层是触控显示模组，中间层为主板与电池仓，电池仓做了独立的密封胶圈安装槽，满足日常洗手、淋雨场景下的防水要求，最下层是传感器模组与充电触点，充电触点采用磁吸式的凹陷设计，和充电底座对接时可以自动对位，不需要精准对准插接口。从应用场景的适配性来看，这款设备的结构强度满足日常通勤、轻度运动的使用需求，金属中框采用铝合金材质，在保证结构强度的同时控制整体重量，整机含表带重量控制在60g以内，长时间佩戴不会产生明显的坠重感。屏幕显示区域的边框做了等宽处理，触控IC的安装位布置在屏幕侧边的屏蔽罩内，避免金属中框对信号产生屏蔽影响，

　　天线部分沿中框内侧的非金属区域布置，保证蓝牙、移动通讯信号的传输稳定性。表带和表体的连接位采用转轴式生耳结构，转轴的阻尼经过调校，佩戴时表体可以随腕部动作自然微调角度，不会出现卡滞硌手的问题。按键的触发行程控制在0.3mm，触发压力设置在1.5N，既保证按压的清晰反馈，又避免日常活动中误触发。表体的边角做了R3的圆角处理，意外跌落时可以分散冲击力，降低屏幕碎裂的风险，屏幕表面覆盖钢化玻璃保护层，玻璃和中框的衔接位置做了0.1mm的台阶差，避免玻璃直接接触磕碰面。内部的元器件固定全部采用泡棉缓冲+螺丝锁紧的方式，主板和电池之间预留0.2mm的缓冲间隙，避免挤压导致电池变形，所有走线都沿中框内侧的走线槽布置，避开活动结构件的运动范围，

　　防止长期使用过程中线缆被磨损。从设计思路的落地来看，这款产品没有追求过度的轻薄化，而是在电池容量、结构强度、佩戴舒适度之间做了平衡，电池仓的尺寸预留可以容纳300mAh容量的锂聚合物电池，满足日常1-2天的使用续航，同时不会因为电池过厚导致表体凸起明显。扬声器的出音孔布置在表体侧边，做了防尘网的安装位，避免日常使用中汗液、灰尘进入腔体，麦克风的开孔同样做了防泼水处理，开孔内侧设置防水透气膜，平衡内外气压的同时阻挡液体侵入。整体结构的装配顺序从背部开始，先安装传感器模组与充电触点，再放入电池与主板，扣合屏幕模组后通过底部的螺丝锁紧，最后安装表带转轴，整个装配流程不需要复杂的工装夹具，适合批量生产组装，各个零部件的公差配合采用基孔制设计，通用件全部选用标准规格，降低后续的维修替换成本。
