透明PET螺纹口饮用塑料瓶结构设计

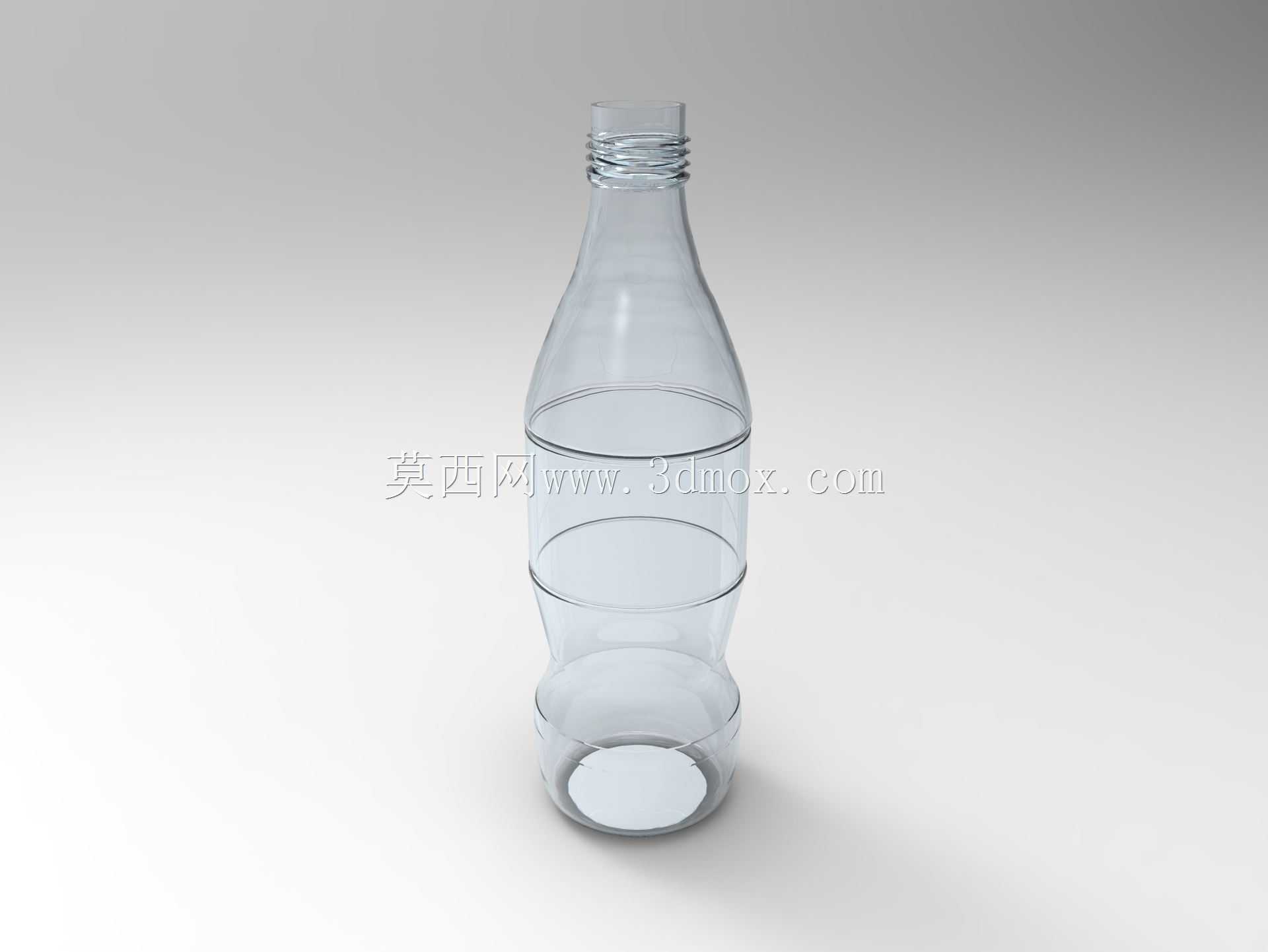

　　日常快消品流通领域里，这类带标准外螺纹瓶口的透明塑料瓶，是常温饮品灌装生产线适配度最高的包装载体之一，从瓶装饮用水、无气风味饮料到预包装冷萃茶饮的量产环节，都能见到同结构瓶型的身影。不同于厚壁注吹成型的硬质塑料容器，这款瓶身采用PET拉伸吹塑工艺成型，整体壁厚控制在0.25mm到0.4mm区间，空瓶自重仅18g左右，既能够满足堆叠码垛时的纵向承重要求，也能适配高速灌装线每秒3-5瓶的输送节拍，不会在输送导轨上出现卡滞、挤压变形的问题。

　　从结构设计逻辑来看，瓶口段采用连续三圈梯形外螺纹结构，螺纹牙高0.8mm，螺距4mm，能够和标准28mm口径的防盗塑料瓶盖实现过盈配合，密封面处预留的0.3mm压缩量，可在瓶盖旋紧后形成可靠的端面密封，避免灌装后出现漏液、渗液问题。瓶口下方特意设计了一圈宽度1.2mm的环形限位凸台，一方面是给吹塑模具的瓶口夹持机构提供定位基准，保证吹塑过程中瓶坯的同轴度，另一方面也能在灌装线的旋盖工位提供轴向定位，避免旋盖时瓶身随瓶盖同步转动，影响旋盖扭矩的稳定性。

　　瓶身中段设计了三道等距分布的环形加强筋，每道筋的圆弧半径为5mm，向内凹陷深度2mm，这一结构并非装饰作用，而是为了提升薄壁瓶身的环向刚度——如果去掉这几道环筋，空瓶在受到侧向挤压力时很容易出现不可逆的瘪陷，在运输堆码过程中也容易因为上层载荷出现瓶身鼓胀变形。加强筋的间距经过反复调整，既不会因为间距过小导致瓶身握持时硌手，也不会因为间距过大丧失加强效果，同时环筋的圆弧过渡完全避免了应力集中问题，吹塑成型时不会出现壁厚不均、局部发白的缺陷。

　　瓶底采用经典的五瓣式内凹结构，中心内凹深度8mm，周边的五个圆弧凸瓣均匀分布，这一结构首先是保证瓶子能够稳定直立放置，底面平面度控制在0.2mm以内，不会出现放置时晃荡、倾斜的问题；其次内凹结构能够提升瓶底的抗冲击能力，当灌装后的瓶子从1.2m高度自由跌落至水泥地面时，瓶底可以通过微小的弹性变形吸收冲击能量，不会出现开裂、漏液的情况。另外这种底型设计也适配吹塑模具的底部冷却结构，能够让瓶底的冷却速度和瓶身保持一致，避免出现底部积料、透明度下降的问题。

　　从安装适配边界来看，这款瓶型的最大外径为66mm，总高度235mm，能够适配市面上绝大多数标准瓶装水灌装线的拨轮、导板、卡瓶板尺寸，不需要对现有生产线的工装配件做额外调整就可以直接投产。瓶身的曲面过渡全部采用大圆弧设计，没有尖锐棱角，一方面是吹塑成型时材料流动更顺畅，不会出现局部壁厚过薄的问题，另一方面也能在贴标环节让标签和瓶身贴合更平整，不会出现标签翘边、起皱的缺陷。

　　实际使用场景中，这款瓶型的握持段直径刚好适配成年人手掌的握持尺寸，单手握持时的贴合度较好，倾倒液体时的水流稳定性经过结构优化，不会因为瓶内进气出现水流突喷、溅洒的问题。瓶口的螺纹收尾处做了平滑过渡，不会出现划手的毛刺，饮用时嘴唇接触瓶口的触感更顺滑。另外瓶身的透明材质设计，能够让消费者直观看到内部饮品的状态，符合快消品的展示需求，同时PET材料的食品接触安全性也满足国家食品包装材料的相关标准，可直接接触常温饮品，不会出现有害物质迁移的问题。

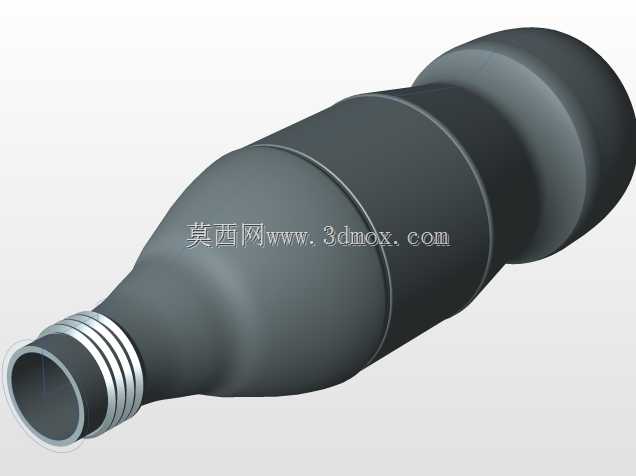

　　在建模过程中，这类薄壁容器的曲面构建需要重点关注各段曲面的曲率连续性，尤其是瓶口螺纹和瓶身的过渡段、环筋和瓶壁的连接段、瓶底花瓣和中心凹面的衔接处，都要保证G2连续，否则在后续的模具加工环节，刀具路径会出现拐点，加工出来的模具型腔会有细微棱线，最终吹塑出来的瓶身就会出现可见的合模线或者流痕，影响产品外观。同时建模时需要预留0.8%的成型收缩率，保证吹塑冷却后的成品尺寸和设计尺寸一致，和瓶盖的配合精度满足密封要求。
