机用精密台钳夹持工装结构设计

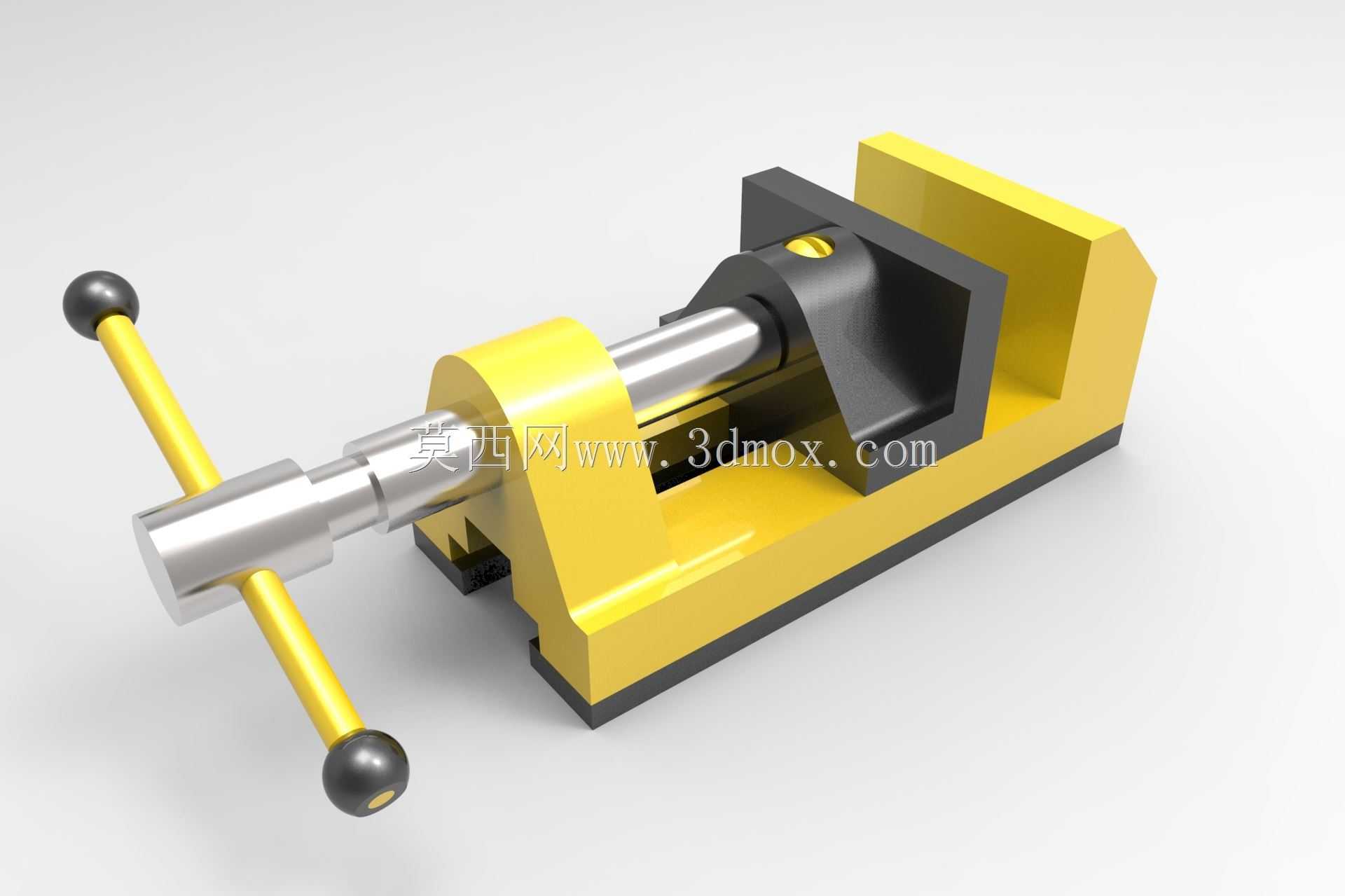

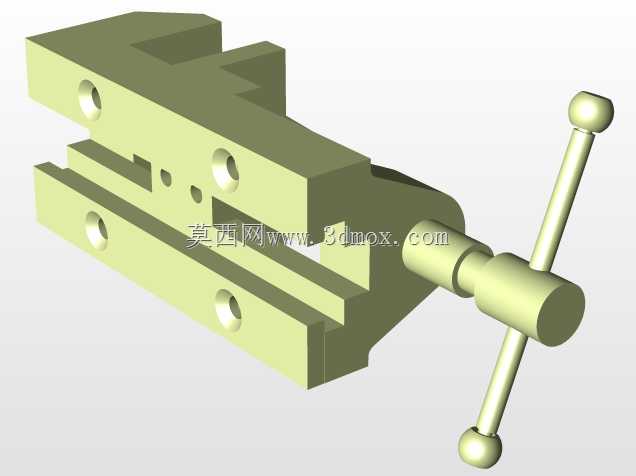

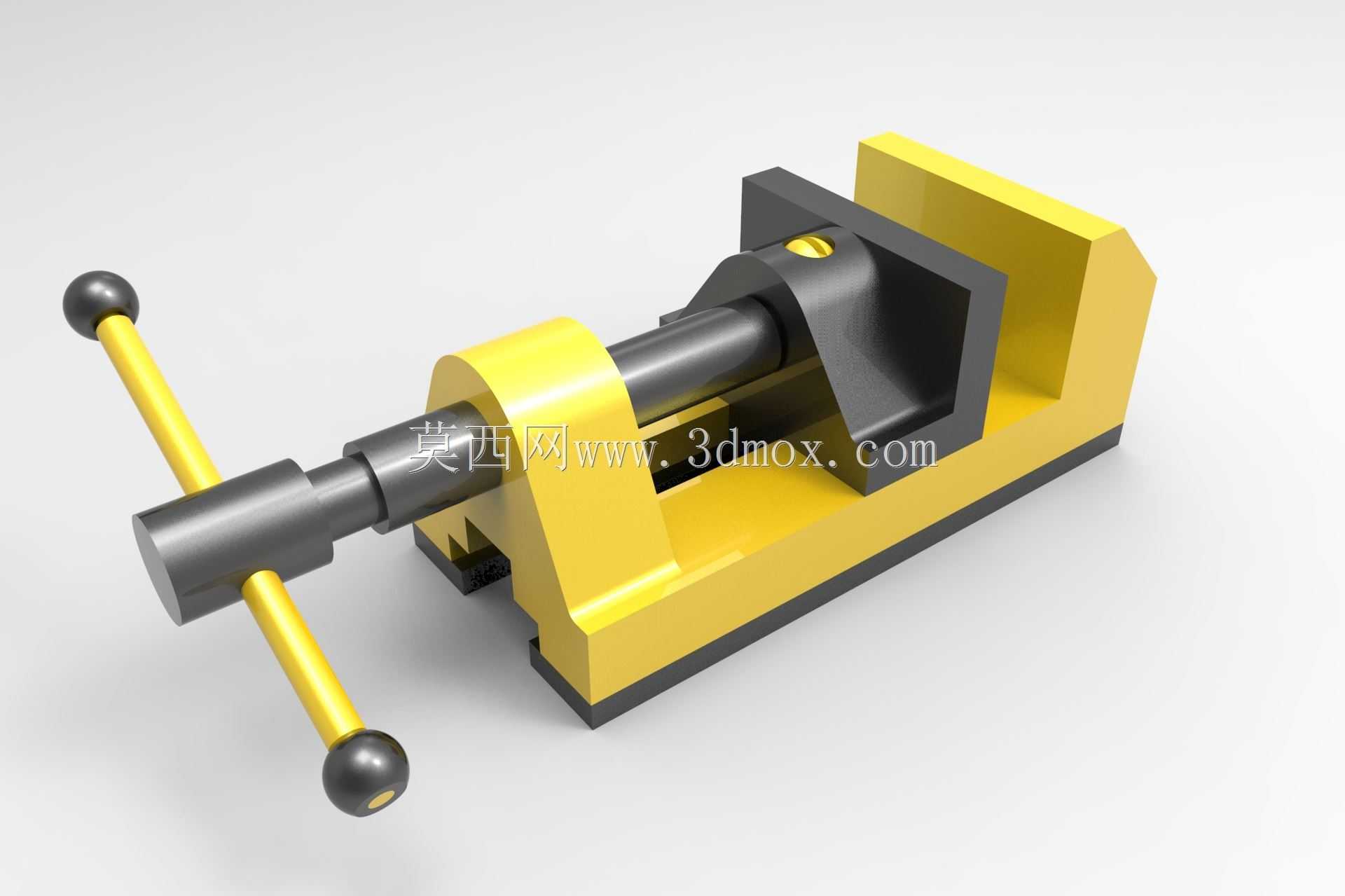

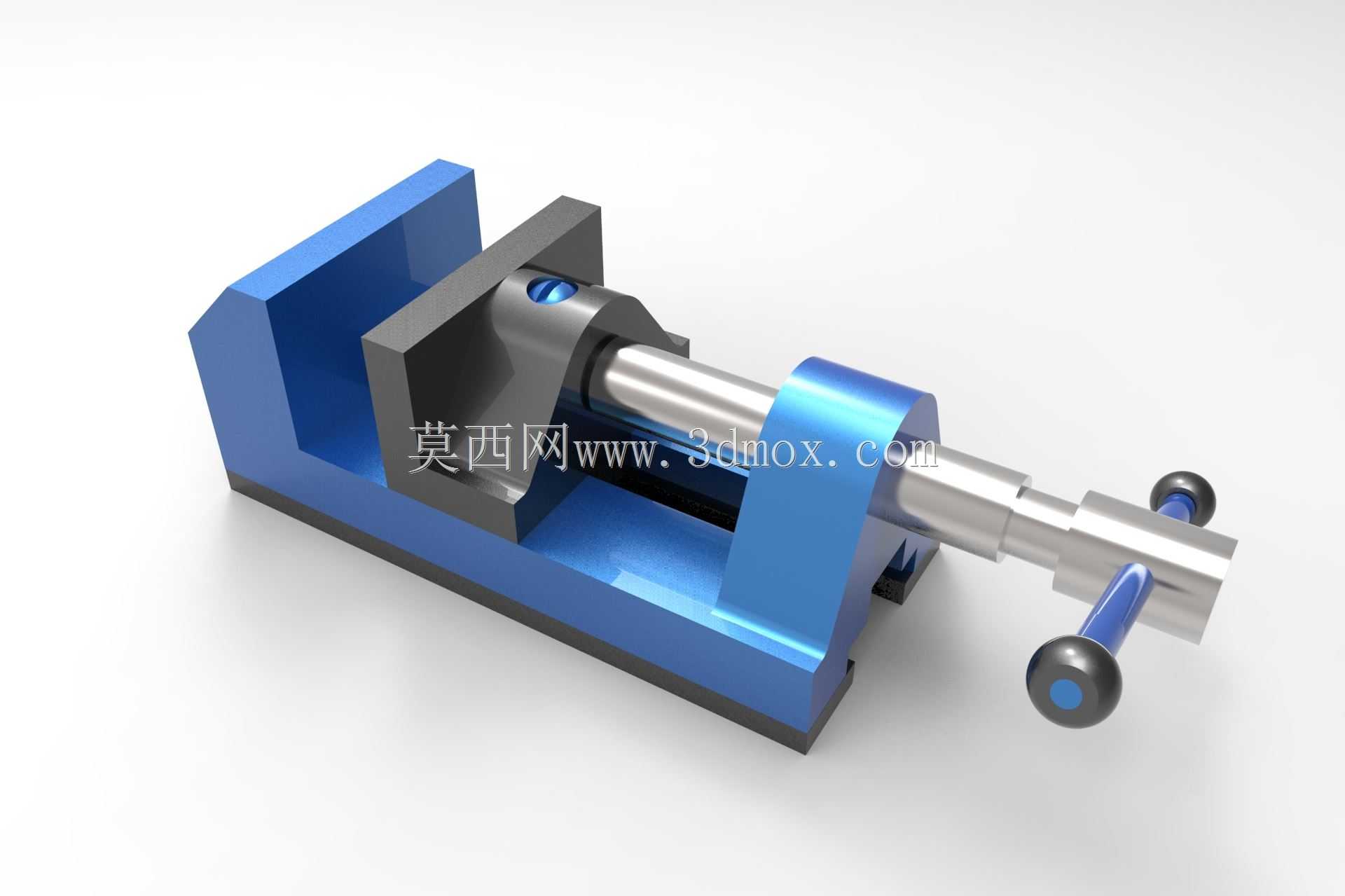

　　活动钳身通过梯形丝杠副实现进给运动，梯形丝杠的自锁特性可以保证夹持过程中不会因为加工振动出现松脱，丝杠端部的转动手柄采用双握球设计，操作人员可以通过双手施加扭矩，获得足够的夹持力，针对不同材质的工件，钳口位置可以更换不同材质的钳口板，比如加工软质铝合金、铜件时可以更换铜质或者尼龙钳口，避免夹伤工件表面，加工硬质钢材时则可以更换带齿纹的淬火钢钳口，增大夹持摩擦力，防止重切削时工件打滑。从结构设计逻辑来看，整个台钳的受力路径非常清晰，夹持产生的反作用力直接通过活动钳身传递到丝杠，再通过丝杠端部的支撑座传递回固定钳身，不会出现额外的应力集中点，钳身的导轨面采用矩形滑动导轨结构，配合间隙可以通过侧边的调节螺钉进行调整，在常规机加工、钳工装配、精密检测工位上，台钳是工位侧最基础也最高频使用的夹持类工装，不管是立式铣床、钻床的工件固定，还是钳工划线、零件修配、小部件组装作业，都需要依靠台钳提供稳定的夹持力，避免工件在加工外力作用下出现位移、翘曲，最终影响加工精度或者装配对位准确性。这款台钳采用固定钳身搭配活动钳口的经典布局，固定钳身的L型基座作为整个结构的承力主体，底部预留的安装槽位可以直接通过T型螺栓固定在机床工作台或者钳工台面上，安装时需要保证钳口方向与工作台进给方向平行，避免装夹后工件出现角度偏差，常规适配的工作台T型槽间距在100-180mm区间，安装完成后需要打表校验固定钳口的直线度，保证装夹基准的准确性。

　　长期使用出现磨损后可以通过调整间隙保证活动钳身的运动精度，避免钳口上翘导致的装夹倾斜。丝杠与活动钳身的连接部位采用浮动连接结构，允许钳身在夹紧过程中存在微小的角度自适应，当工件夹持面存在微小平行度误差时，活动钳口可以小幅偏转，保证钳口与工件表面完全贴合，增大接触面积，减少单位面积压强，避免工件局部被夹变形。在实际应用场景中，这类台钳除了常规的机加工装夹，还可以配合角度底座实现倾斜装夹，完成斜孔、斜面的加工，也可以配合分度回转台使用，完成圆周等分特征的加工，针对小型精密零件的检测作业，台钳也可以作为三坐标测量仪的工件固定工装，只要更换软质钳口避免损伤零件基准面，就可以快速完成零件装夹，不需要制作专用检测夹具，

　　大幅降低小批量零件的检测准备成本。设计过程中需要重点关注钳身的刚度，尤其是固定钳口与基座连接的转角位置，是整个结构应力最高的区域，需要通过合理的圆角过渡避免应力集中，同时在铸造后进行时效处理，消除内应力，避免长期使用后钳身出现变形，导致钳口平行度超差。钳口的高度设计也需要适配常规加工的工件尺寸，钳口高度过低会导致工件装夹时悬臂过长，加工时容易出现振颤，钳口过高则会增大整体结构尺寸，浪费安装空间，这款台钳的钳口高度与最大开口行程做了匹配设计，在最大开口状态下，钳口的夹持深度依然可以保证工件装夹的稳定性，不会出现夹不住的情况。滑动导轨面的润滑需要预留注油通道，日常维护时可以定期加注润滑脂，减少滑动面的磨损，延长工装的使用寿命，

　　丝杠部位需要配备防尘护套，避免加工产生的切屑、切削液进入丝杠螺纹副，造成丝杠磨损或者卡滞，尤其是在铸铁件加工场景下，铸铁粉尘的研磨性极强，没有防尘结构的话丝杠的使用寿命会大幅缩短。在装配调试环节，需要保证固定钳口与活动钳口在闭合状态下的贴合度，整个钳口面的贴合间隙不能超过0.02mm，否则装夹薄壁工件时会出现局部夹持力不足，加工时工件移位，丝杠的轴向窜动需要控制在0.01mm以内，保证夹持进给的精度，避免夹持力过大导致工件变形，或者夹持力不足导致装夹不稳。针对不同的作业场景，台钳的夹持力可以通过手柄的施加扭矩进行控制，精加工时可以适当减小夹持力，避免工件夹伤变形，粗加工重切削时则可以增大夹持扭矩，保证装夹可靠性，对于一些形状不规则的工件，还可以在钳口位置加装定制的仿形钳口块，实现异形工件的快速装夹，不需要每次装夹都进行找正，大幅提升小批量异形件的加工效率。
