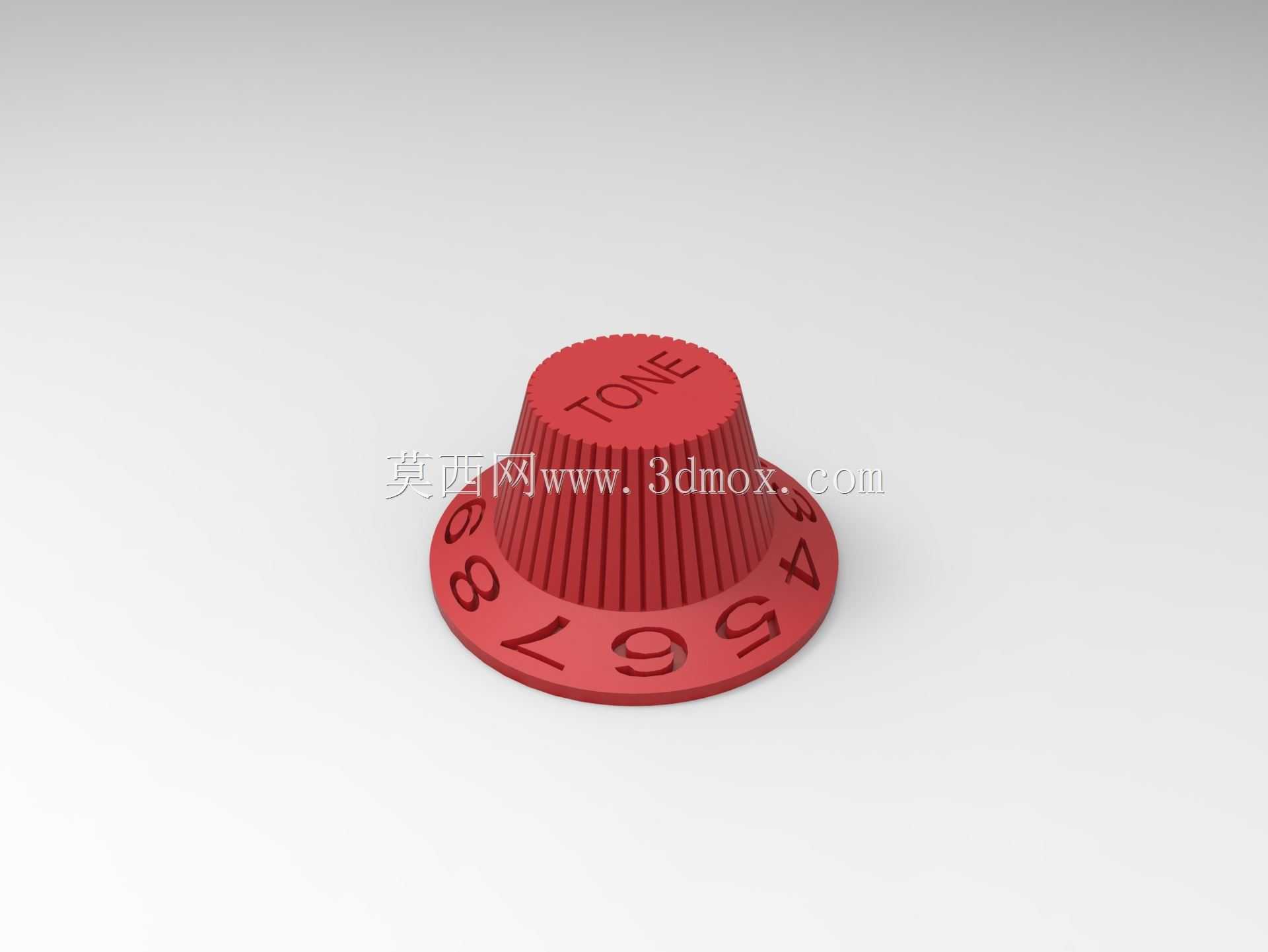

红色带刻度TONE调节旋钮结构设计

　　这类带环形刻度的调节旋钮，常见于音频功放、老式电台、测试仪器的面板操控区域，核心作用是给操作人员提供明确的档位反馈，避免盲操作时的档位偏差。从结构上看，整个旋钮分为顶部操作区和底部刻度盘两个部分，顶部圆柱面做了全周竖直防滑筋，筋条的间距控制在1.2mm左右，深度0.8mm，刚好匹配成年人指腹的触感，旋转时不会打滑，即便手上沾有少量汗液或者轻薄防护手套，也能获得足够的旋转摩擦力。顶部平面压印的TONE标识直接做在模具型腔上，成型后无需后续丝印或者激光打标，长期摩擦也不会出现标识脱落的问题，适合高频次操作的使用场景。底部延伸出来的法兰式刻度盘，直径比顶部操作区大出12mm，盘面上沿圆周均匀蚀刻0-9的阿拉伯数字刻度，

　　数字的凹陷深度控制在0.3mm，填充红色油墨后和基体红色形成细微的色差，既不会因为反光看不清刻度，也不会因为凸起的刻度积灰影响辨识度。安装边界上，旋钮内部的配合孔采用D型截面设计，和调节电位器的D型轴直接过盈配合，配合公差选H7/p6，压装后不需要额外的顶丝固定，就能保证旋转时旋钮和轴同步转动，不会出现空程差。刻度盘的下表面距离设备安装面板的间隙预留0.5mm，既不会因为间隙过大进灰，也不会因为面板平面度误差导致旋钮旋转卡滞。设计时特意将刻度盘和顶部操作区做成一体化结构，采用耐磨POM材质注塑成型，不需要额外组装两个零件，减少装配工序的同时，也避免了长期使用后两个部件松动错位导致的刻度偏移问题。旋转阻尼的匹配上，

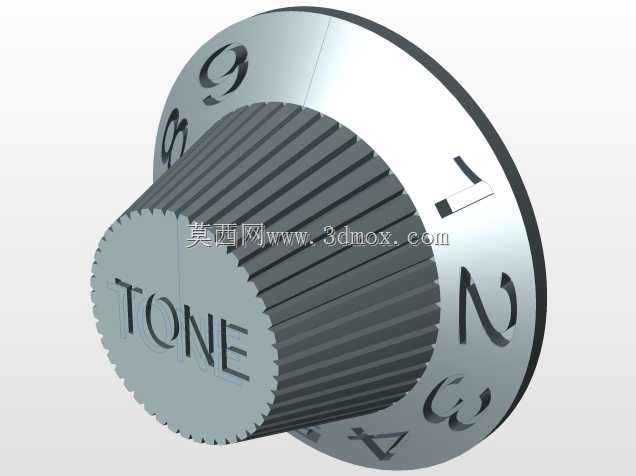

　　旋钮内壁和电位器轴的配合长度设计为8mm，足够的配合长度可以让旋钮旋转时不会出现偏摆，配合电位器本身的旋转阻尼，操作时每转动一个刻度档位，都能获得清晰的段落反馈，操作人员不需要盯着面板，仅凭触感就能判断调整的档位幅度。这类旋钮的使用场景还覆盖了部分小型实验设备、温控面板的参数调节，区别于光滑面的装饰性旋钮，带刻度的结构更偏向功能性操控，设计时优先考虑操作的辨识度和可靠性，外观的红色配色一方面是和设备面板的其他功能旋钮做区分，让操作人员能快速定位到音色调节对应的操控件，另一方面红色的辨识度更高，在光线不足的操作环境下也能快速找到对应的调节位置。结构建模时需要注意防滑筋的拔模角度，因为是全周竖直筋，外表面拔模角度做1度即可，

　　保证成型后顶出顺利，不会出现筋位拉伤的问题；刻度盘上的数字标识做在分型面的同一侧，避免跨分型面导致的数字毛边，减少后续修边的工作量。安装时只需要将旋钮对准电位器轴垂直压入即可，不需要额外的紧固件，后期维护更换也非常方便，直接垂直拔出就能替换损坏的旋钮，不需要拆解设备内部结构。从实际使用的耐久度来看，一体化注塑的结构可以承受至少一万次的旋转循环，不会出现结构断裂或者配合松动的问题，防滑筋的磨损量也控制在可接受范围内，长期使用后依然能保持足够的摩擦力。
