乘用车多辐条铝合金轮毂结构设计方案

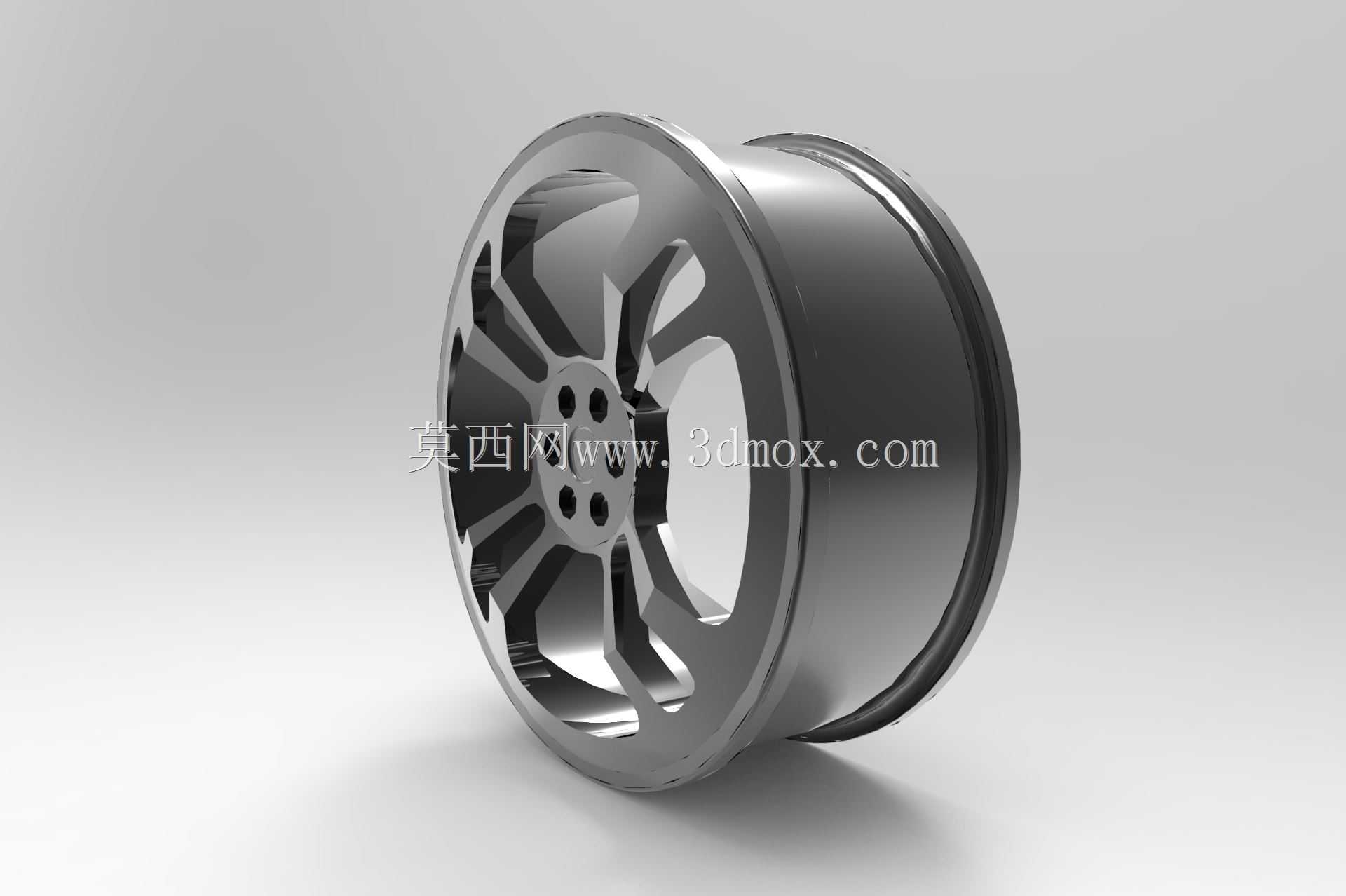

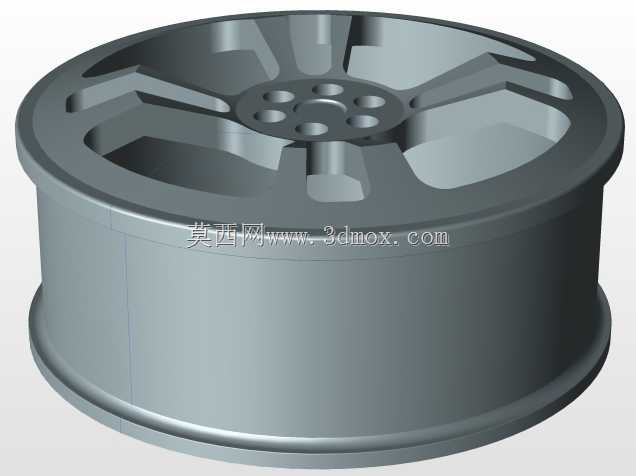

　　在乘用车行走系统的部件选型与结构开发环节，轮毂作为连接车桥与轮胎的核心承载构件，其结构合理性直接决定整车行驶过程中的载荷传递效率、转向响应精度以及高速工况下的动平衡表现。这款多辐条结构的铝合金轮毂，在设计阶段优先兼顾了民用乘用车日常通勤、城郊非铺装路面通行等多场景的使用需求，辐条采用非对称镂空布局，在保证轮辐整体抗弯、抗扭截面模量满足满载冲击载荷要求的前提下，尽可能削减了非承载区域的材料冗余，相比同尺寸同载荷等级的实心辐条轮毂，可有效降低簧下质量，优化悬架系统的响应速度，减少颠簸路面传递至车身的冲击振动。从安装边界来看，轮毂中心定位孔采用乘用车通用的台阶式定位结构，与车桥轴头的配合公差选取过渡配合区间，

　　可保证安装后同轴度误差控制在0.05mm以内，避免高速行驶时出现径向跳动；周向均匀分布的螺栓孔采用沉孔设计，适配常规乘用车的轮毂螺栓锁紧规格，沉孔端面的平面度公差严格控制在0.02mm以内，可保证螺栓锁紧后端面受力均匀，避免长期交变载荷下出现螺栓松动或应力集中断裂的风险。轮辋部分的轮廓尺寸严格匹配常规民用乘用车真空轮胎的安装标准，轮缘位置做了加厚圆弧过渡处理，在轮胎充气后可与胎圈紧密贴合，保证密封性能的同时，在车辆经过坑洼路面、路肩冲击时，轮缘结构可承受瞬时侧向冲击，避免出现轮辋变形导致的轮胎漏气、脱圈风险。在结构受力的优化上，每根辐条与轮辋的连接位置都做了大圆角过渡，消除了直角连接带来的应力集中点，通过有限元仿真验证，在承受1.

　　5倍满载垂直冲击、0.8g侧向加速度转弯载荷的组合工况下，该过渡区域的最大应力值远低于铝合金材料的屈服强度，可满足全生命周期内的疲劳强度要求。辐条表面的造型采用渐变式切面设计，除了视觉上的层次感之外，在车辆行驶过程中可引导气流沿辐条间隙流向制动系统，为刹车盘、刹车卡钳带走制动过程中产生的热量，降低长距离下坡、频繁制动场景下的制动系统热衰减风险，提升连续制动的稳定性。针对日常使用场景中的剐蹭风险，轮缘外侧的凸起防护边高出辐条外端面2mm左右，在低速靠边停车时，即使轮侧与路肩发生接触，首先受力的是轮缘防护结构，可避免辐条表面直接被剐蹭损伤，降低后期维护成本。轮毂的中心盖安装位采用卡扣式固定结构，尺寸适配通用规格的轮毂中心盖，

　　安装后可遮挡中心轴头与螺栓端部，减少泥水、灰尘对连接部位的侵蚀，同时保持外观的整体性。在动平衡设计层面，整个轮毂的结构沿中心轴对称分布，毛坯铸造阶段通过模具流道的优化控制各部位冷却速率，减少铸造内应力，机加工阶段对轮辋内外圆、安装端面做高精度车削加工，出厂前的动平衡校正余量控制在极小范围内，安装轮胎后只需添加少量平衡块即可达到高速行驶的动平衡要求，避免高速行驶时方向盘抖动的问题。这款轮毂的结构设计没有追求过度夸张的造型，而是在常规家用车的审美需求与结构可靠性、实用性之间做了平衡，既满足日常代步的承载、安全要求，也适配多数家用乘用车的改装升级需求，不需要改动原车的制动、悬架结构即可直接安装替换，适配范围覆盖多数紧凑型、中型家用乘用车的常规轮毂尺寸规格。
