手动杠杆式法兰连接蝶阀结构设计

　　在中小口径低压流体输送管路系统中，这类手动杠杆式蝶阀是现场工况里应用频次极高的通断控制构件，常见于给排水管网、暖通循环水系统、小型化工流体输送支路、农业灌溉支管等场景，承担管路介质通断、小范围流量调节的实际功能，相比同口径闸阀、截止阀，它的结构长度更短，安装占用空间更小，启闭操作的动作行程更短，现场运维人员无需借助额外工具，仅通过扳动外置杠杆手柄就能完成阀位切换，适配不需要频繁调节、但要求快速启闭的管路节点。

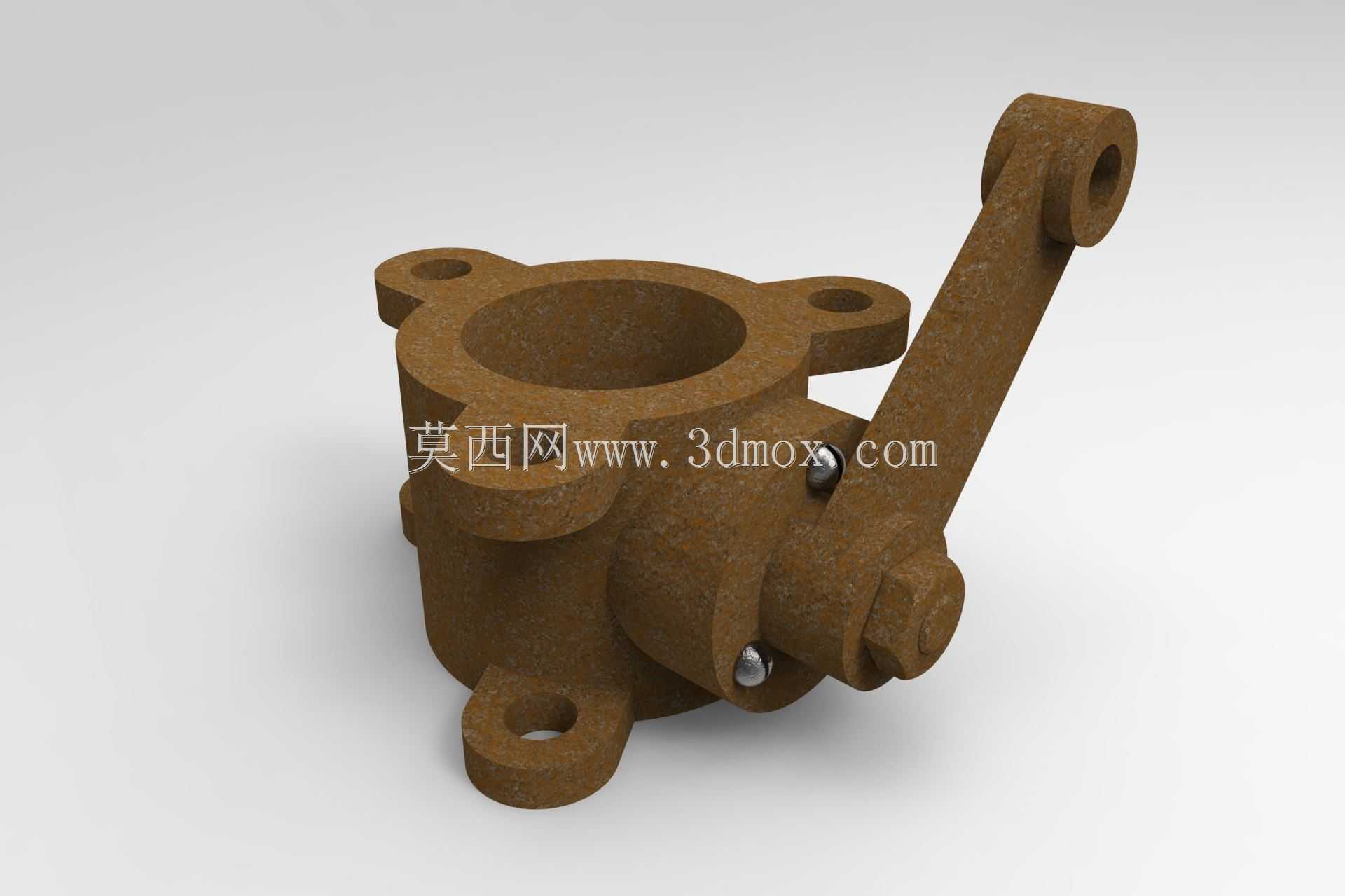

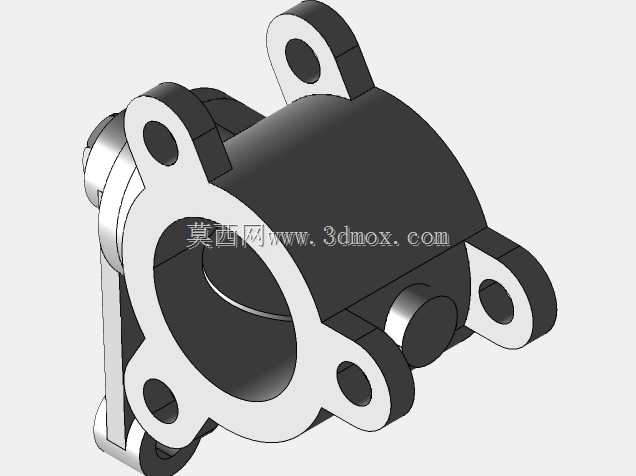

　　从结构设计逻辑来看，这款蝶阀采用对夹带耳法兰的连接形式，阀体上一体铸出四个带安装通孔的连接耳，安装时可直接穿过螺栓与两端管路法兰对接固定，不需要额外的对夹长螺栓跨接阀体，安装对位时的容错率更高，尤其适合现场安装空间局促、管路排布紧凑的工况。阀体流道采用直通式等径设计，介质流经阀腔时的流阻系数远低于同通径的截止阀，在输送含少量微小固体颗粒的流体时，不易出现阀腔积渣卡滞的问题。阀板采用偏心密封结构设计，启闭过程中阀板密封面与阀座的接触为渐入渐出式摩擦，相比中线蝶阀的整圈摩擦密封，能有效降低密封面的磨损速率，延长阀门的实际使用寿命，同时在低压工况下能保证足够的密封比压，减少内漏风险。

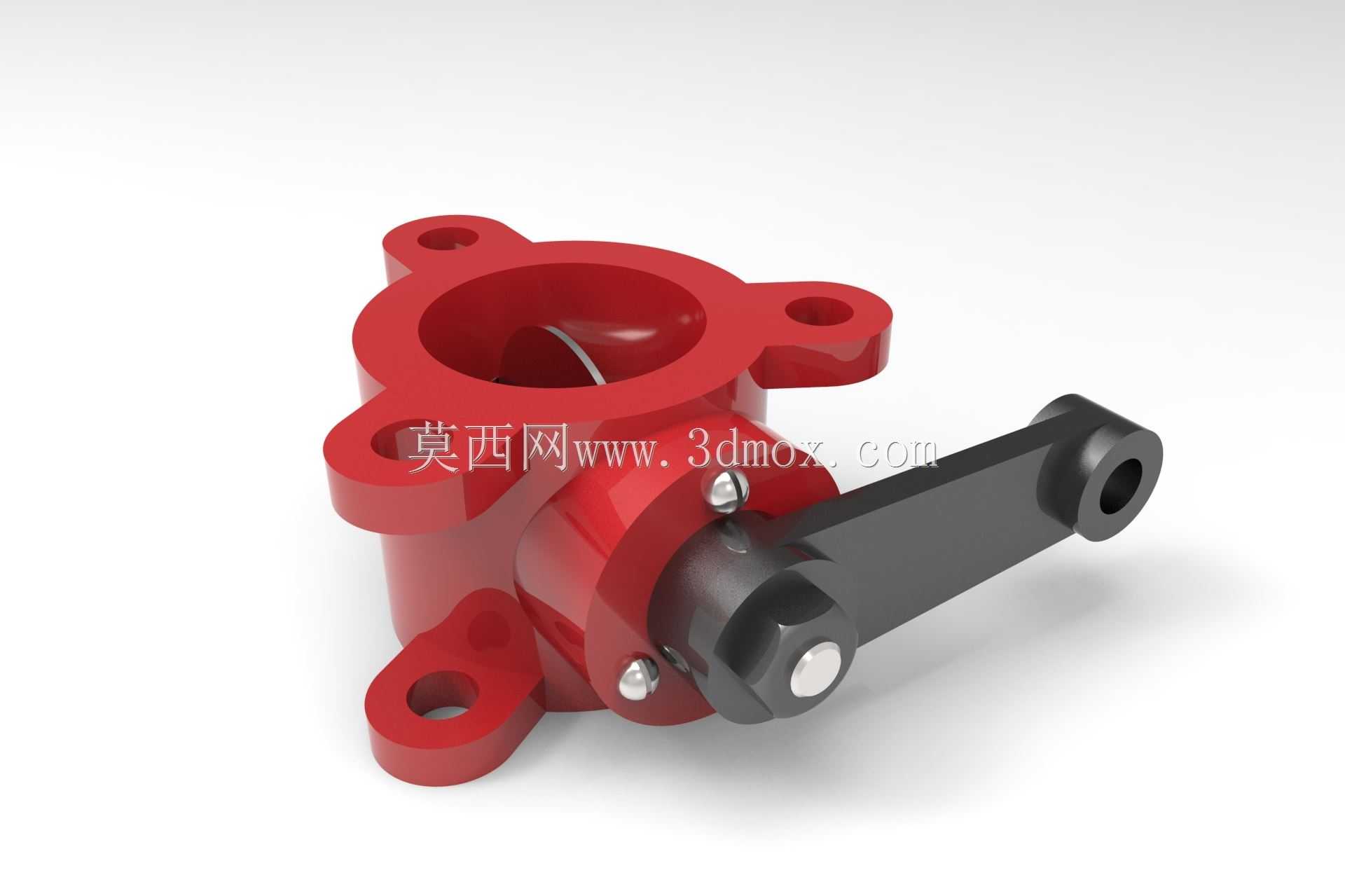

　　外置的杠杆手柄采用铸钢成型，手柄与阀杆的连接端设计为扁方加锁紧螺栓的固定结构，避免长期扳动操作后出现手柄与阀杆打滑空转的问题；手柄的握持端做了扩孔处理，现场操作时如果遇到阀杆密封填料压得过紧、启闭力矩偏大的情况，可临时插入加力杆延长力臂，降低操作力度。阀杆与阀体的配合部位设置了双道O型圈密封结构，同时在阀杆外侧加装了防尘压盖，能阻挡外界粉尘、水汽进入阀杆摩擦副，也能防止阀腔内的介质沿阀杆配合间隙向外渗漏，适配户外露天安装的管路工况，不需要额外加装防雨防护罩。

　　从安装边界尺寸来看，这款蝶阀的结构长度符合常规低压蝶阀的安装尺寸规范，四个连接耳的安装孔中心距匹配对应通径的PN10等级法兰孔距参数，安装时不需要对两端管路法兰做额外改造，可直接替换同参数的老旧损坏蝶阀。阀体底部预留了一个带内螺纹的排污堵头，在管路长期停运检修时，可拧开堵头排空阀腔内积存的介质与杂质，避免冬季低温环境下阀腔存液冻裂阀体，也能减少长期积留介质对阀体内腔的腐蚀。

　　设计过程中针对阀杆的受力做了校核，杠杆手柄的力臂长度经过匹配计算，保证在公称压力工况下，单人手动操作就能完成启闭，不会出现扳动力度过大无法操作的问题；阀板的转轴偏心距经过反复调整，既保证密封面的密封比压满足低压密封要求，又避免偏心距过大导致启闭力矩陡增。阀体的连接耳部位做了局部加厚处理，安装拧紧连接螺栓时，不会因为螺栓预紧力过大导致连接耳断裂变形，适配现场施工时不同操作人员的螺栓拧紧力度差异。

　　在实际工况使用中，这类蝶阀不适合用于高压、高精度流量调节的场景，但其结构简单、维护成本低、操作便捷的特性，完全能满足常规低压流体输送管路的通断控制需求，阀座采用可更换结构设计，长期使用出现密封磨损内漏时，不需要整体拆卸阀体，仅需拆开阀杆压盖就能更换密封阀座，大幅降低现场运维的配件成本与停机时间。
