卡通风格碟形外星飞行器创意结构设计

　　这款碟形飞行器的结构设计，最初是面向科幻主题展陈、科普教具以及文创衍生产品开发场景打造的，区别于常规航空航天类严谨的工程载具设计，整体在保留经典飞碟识别特征的基础上，做了适配民用展示场景的结构优化。从实际落地用途来看，该结构既可以等比例缩放后作为科技馆航天主题展区的互动展项外壳，也可以缩小尺寸作为潮玩手办的结构原型，甚至可以调整内部安装位后搭载小型照明、动力模块做成桌面创意摆件，适配多类民用文创、科普场景的使用需求。

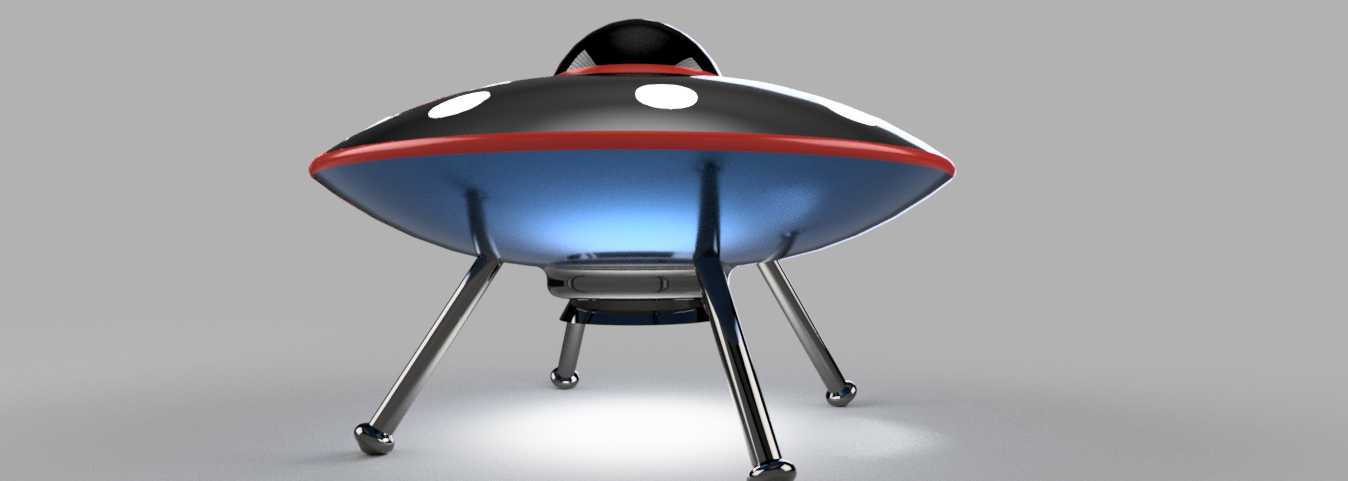

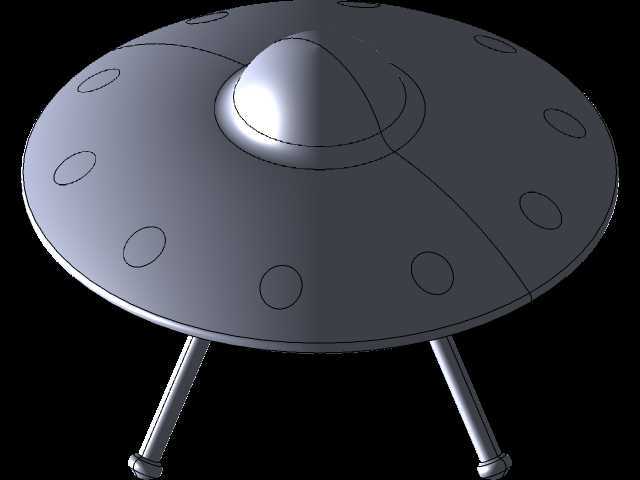

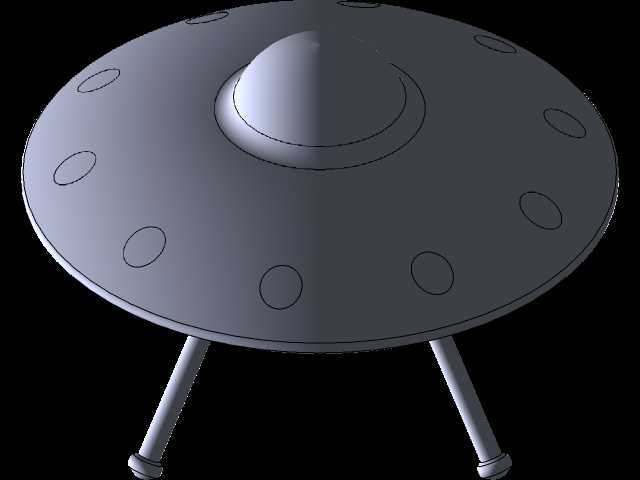

　　功能特性层面，整体结构分为上舱体、主碟身、着陆支撑三个核心模块，上舱体采用凸起的流线型穹顶结构，预留了透明视窗的安装卡槽，既可以嵌入亚克力板做模拟观察窗，也可以内置小型LED灯组实现发光效果；主碟身采用上下分瓣的扣合结构，边缘设置整圈的装饰凸棱安装位，既可以还原经典飞碟的红边装饰特征，也能作为上下壳体连接的密封压边，内部预留了直径占碟身总直径60%的空腔，可根据不同使用场景加装控制板、电池、小型动力组件或是配重块，满足静态展示、动态演示等不同需求；着陆支撑部分采用三组均匀分布的弹性支腿结构，支腿与碟身连接位置设置了转动副，可实现一定角度的收放调整，支腿末端采用球形万向脚头结构，既可以保证放置在不平整台面上的稳定性，也能模拟飞行器着陆时的缓冲姿态，避免硬接触造成的壳体磕碰损伤。

　　设计思路上，没有照搬科幻作品中完全光滑无支撑的悬浮飞碟设定，而是结合实际落地生产的装配需求做了工程化调整：首先是整体曲面采用G2连续的顺滑过渡，避免出现尖锐棱角，既提升了外观的圆润卡通质感，也能降低3D打印、注塑生产时的脱模难度，减少后续表面处理的工作量；其次是所有连接位置都采用卡扣加定位柱的无胶装配设计，上下碟身扣合后通过侧边三颗隐藏式螺丝固定，支腿与碟身的连接采用插拔式转轴，不需要额外粘接就能完成组装，方便后续拆解维护或是更换内部组件；另外在外观细节上，碟身上部均匀布置了四个圆形凹陷位，既可以作为装饰灯的安装孔，也能贴装反光贴纸模拟舷灯效果，不需要额外做表面雕刻就能还原经典飞碟的外观特征。

　　外形尺寸与安装边界方面，按照常规桌面摆件的使用场景设计时，整体碟身最大直径控制在220mm，总高度含支腿为180mm，上舱体穹顶最高点距离碟身上表面45mm，支腿完全展开后最大支撑直径为190mm，支腿收合状态下整体可放入直径230mm的圆柱形包装内，适配常规快递盒的尺寸要求；如果是放大作为展陈装置使用，整体结构按比例放大时，需要同步调整支腿的壁厚以及内部加强筋的布置，当整体直径超过1m时，需要在支腿内部加装金属衬管提升结构强度，避免长期放置出现支腿变形的问题；安装边界上，内部空腔的安装平面距离碟身下表面35mm，平面上预留了四个M3的螺丝孔位，孔位间距为80mm，可直接固定常规尺寸的控制电路板、电池盒等标准组件，不需要额外打孔改造；上舱体穹顶的视窗卡槽深度为2mm，可适配2mm厚的亚克力板或是PC板，安装后与穹顶表面齐平，不会出现凸起影响外观的问题。

　　从结构合理性角度来看，三组支腿的布置采用120度均匀分布的形式，相比四组支腿的设计，对放置平面的平整度要求更低，哪怕台面有轻微倾斜也能保证稳定放置，不会出现晃动问题；支腿的倾斜角度经过反复调整，正常放置时支腿与竖直方向的夹角为18度，既保证了足够的支撑跨度，也不会因为角度过大导致支腿受力弯折，同时视觉上更符合卡通作品中飞碟的轻盈质感；主碟身的曲面弧度经过优化，从边缘到中心的高度差为60mm，内部空腔的有效容积可以容纳下常规的5号电池组、小型蓝牙音箱或是雾化组件，拓展性较强，不需要大幅修改外形就能适配不同的功能需求。
