透明边框款苹果手机保护壳结构设计

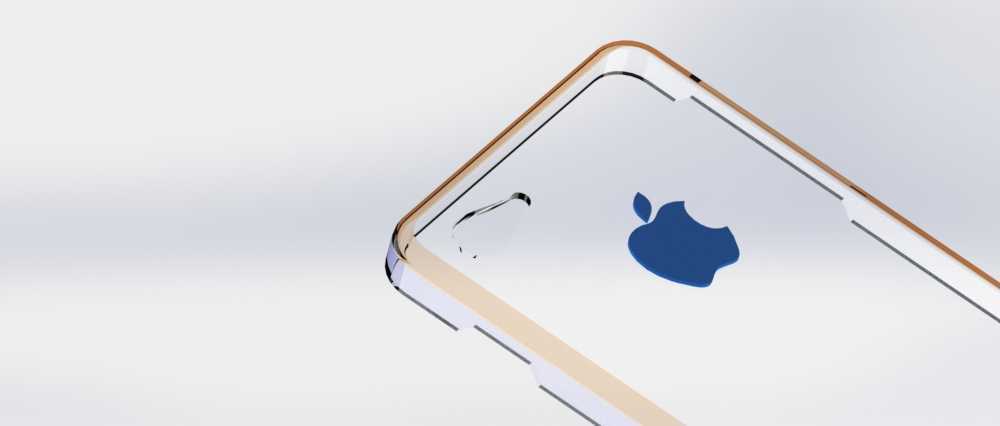

　　做这款手机保护壳的结构设计，最初是从日常使用的实际痛点切入的，日常握持手机时，裸机的金属边框长时间接触手心容易留汗渍，夏季握持打滑的情况时有发生，同时边角磕碰是手机损坏的高发场景，多数用户更换手机的诱因并非核心部件故障，而是边角摔损后屏幕碎裂、边框变形，这类保护结构的核心作用就是在手机与外部冲击之间建立缓冲层。从结构设计逻辑来看，这款保护壳采用全包边分体式结构，边框部分选用高透TPU材质，背部预留完整的裸露区域，既能够保留手机本身的背板外观质感，避免全包裹设计遮挡手机本身的品牌标识与背板工艺，又能在四个边角位置做加厚的缓冲气腔结构，当手机从桌面、口袋等日常高度跌落时，边角的加厚结构可以率先接触冲击面，

　　通过材质自身的弹性形变吸收大部分冲击能量，减少传递到手机机身的冲击力。边框的内侧做了0.15mm的微凸点设计，安装时不会与手机边框完全贴死，预留的微小间隙可以在受到挤压时提供形变空间，避免硬接触刮花手机的金属边框，同时边框的按键位置做了一体式的按压凸点，凸点的行程控制在0.3mm，既不会因为按键过软导致按压反馈模糊，也不会因为过硬造成按压费力的问题。底部的开孔位置严格对齐手机的充电接口、扬声器与麦克风开孔，开孔边缘做了C0.2的倒角处理，避免毛边割手，同时开孔的尺寸预留了足够的公差范围，兼容不同规格的第三方充电线头，不会出现充电头插不到位的情况。从安装边界来看，这款保护壳的整体内轮廓尺寸完全匹配对应型号手机的外轮廓尺寸，

　　长宽方向的单边预留0.1mm的安装间隙，厚度方向上，边框高出手机屏幕0.3mm，当手机屏幕朝下放置在桌面时，屏幕表面不会直接接触桌面，避免日常放置时的屏幕刮花，背部的边框高度与手机摄像头模组的凸起高度齐平，放置时摄像头镜片不会接触桌面，减少镜片磨损的概率。在实际应用场景中，这类保护壳主要面向日常通勤、办公场景的普通用户，既满足了用户展示手机本身外观的需求，又提供了基础的防摔、防刮保护，相比厚重的三防保护壳，这款产品的整体厚度控制在1.2mm，安装后不会明显增加手机的握持体积，单手握持时的手感接近裸机状态，透明材质的选用也避免了彩色保护壳容易出现的老化变色、与手机配色不搭配的问题。设计过程中需要重点考量的是材质的收缩率，

　　TPU材质在注塑成型时的收缩率控制在0.8%左右，模具设计时需要提前预留收缩余量，避免成型后产品尺寸偏小导致安装过紧，或者尺寸偏大出现松垮晃动的问题，同时边框的合模线位置设置在侧边的中线上，后续抛光处理时可以方便去除合模线毛刺，不会出现硌手的情况。另外，边框的转角位置做了R角过渡，R角的弧度与手机本身的边角弧度保持一致，安装后不会出现边角突兀的情况，握持时的线条过渡流畅，长时间握持也不会出现硌手的压痕。考虑到日常使用中用户会频繁拆装手机壳，边框的卡扣位置做了0.2mm的倒扣量，既可以保证安装后手机壳不会轻易松脱，又不会因为倒扣量过大导致拆装困难，甚至拆装时掰坏边框结构。在材料选择上，高透TPU材质具备较好的抗黄变性能，相比普通透明PVC材质，长时间接触紫外线、手汗后不容易出现发黄变雾的情况，能够更长时间保持通透的外观效果，同时材质的表面做了微磨砂处理？不对，这款是高透设计，表面做了硬化涂层处理，表面硬度达到2H，日常使用中不容易被钥匙、口袋里的硬币等硬物刮出划痕，保持外观的整洁度。从结构强度来看，边框的壁厚均匀控制在1.2mm，四个边角的缓冲位置壁厚加厚到2mm，既保证了缓冲性能，又不会因为壁厚不均导致注塑成型时出现缩水、气泡等成型缺陷，提升产品的良率。
