雅马哈TRX850摩托车冷却剂储液结构设计

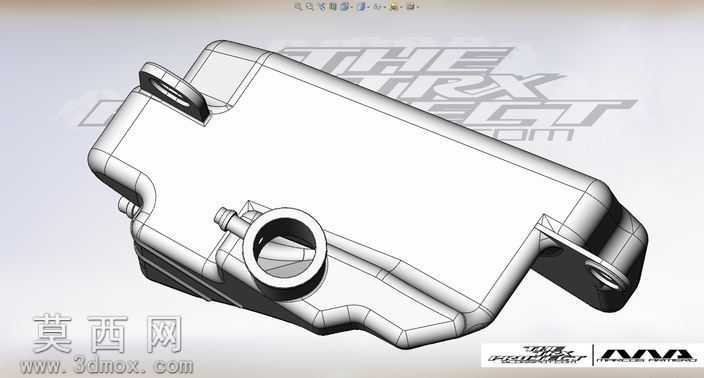

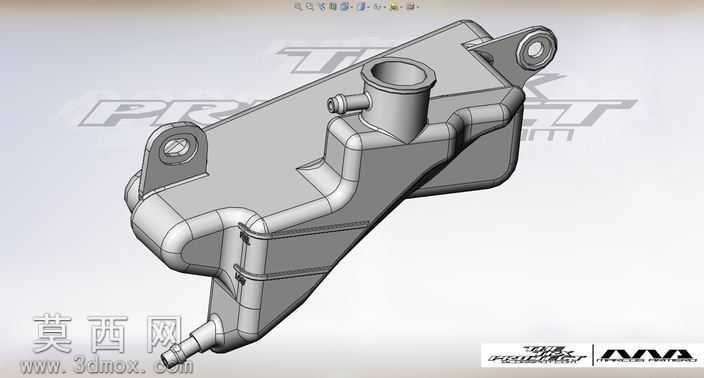

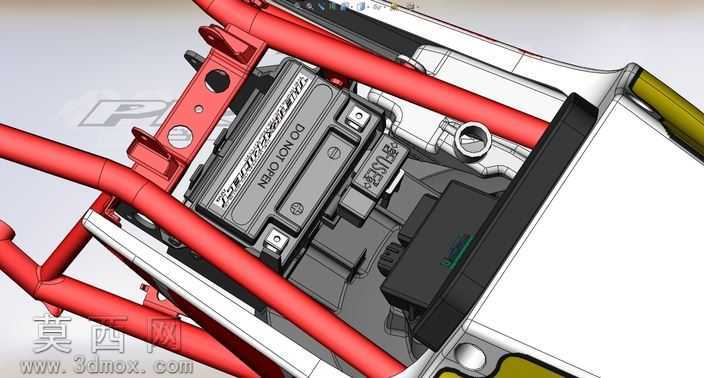

本作品为雅马哈TRX850车型配套的冷却剂储液部件三维建模成果，建模过程围绕实车部件的装配适配需求展开，全程依托三维参数化建模逻辑完成全结构搭建。建模初始阶段先梳理部件的功能逻辑：该储液件作为摩托车冷却系统的膨胀储液结构，需要满足冷却剂热胀冷缩的容积补偿、管路连接密封、车身安装固定三大核心功能，因此建模时先以实车安装空间的边界尺寸为基准，绘制主体轮廓的草绘截面，通过多段引导线完成曲面放样，构建出符合空间避让要求的异形储液腔体主体，腔体壁厚按照车用塑料件的常规承压要求设置为均匀厚度，同时在腔体转角位置做圆角过渡处理，避免应力集中导致的部件开裂风险。在细节结构建模上，首先处理顶部的加注口结构：加注口采用带台阶的圆柱凸台设计，台阶面用于匹配密封盖的压紧定位，凸台侧面预留的小接口为溢流管连接位，建模时对接口边缘做倒角处理，方便管路装配时的导向插入；腔体侧面延伸出的下出液接头采用锥度设计，适配冷却系统的回水软管，接头根部做加强筋结构与腔体主体连接，提升接头的抗弯折强度。部件的安装固定结构为两个带通孔的吊耳，分别布置在腔体的上部两个对角位置，吊耳的安装面与车身安装支架的型面完全贴合，通孔尺寸匹配原车的固定螺栓规格，吊耳与腔体主体的连接位置做渐变过渡处理，避免安装紧固时的应力断裂。材质与渲染表现上，该部件采用半透明耐温工程塑料材质，渲染时调整材质的半透明参数与磨砂质感，可直观呈现内部冷却剂的液位状态，同时还原塑料材质的轻微哑光表面效果；金属接头部分调整为金属哑光质感，区分不同材质的视觉差异。整体建模严格遵循原车部件的尺寸比例，所有连接结构、安装点位都与实车装配要求完全匹配，既还原了部件的外观形态，也完整呈现了内部腔体的容积结构与各功能位的设计逻辑，可用于摩托车改装设计、冷却系统结构教学、配件复刻开发等场景的三维参考。
