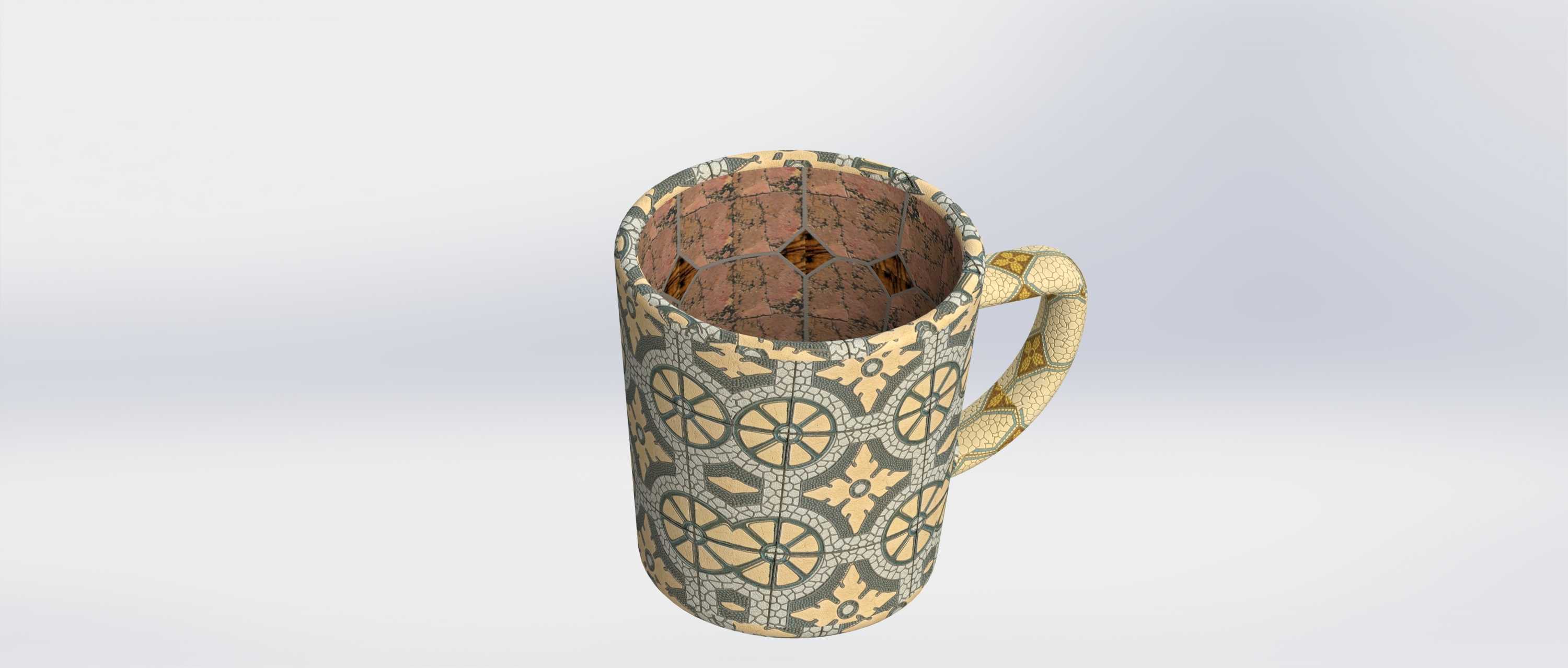

带复古花纹饰面的带柄直身饮水杯设计

　　这款带柄直身饮水杯的三维结构设计，首先围绕日常握持与饮用的核心使用场景展开，在结构边界设定上，杯身采用等径直筒构型，内壁做光滑圆弧过渡处理，避免饮品残留与清洁死角，杯口边缘做0.8mm的圆弧卷边处理，既能够降低饮用时唇部接触的异物感，也能提升杯口的结构抗冲击强度，避免日常磕碰导致的杯口崩裂问题。杯身壁厚设定为2.2mm，在保证整体结构刚性的前提下，尽可能控制整体重量，日常单手握持时不会产生过重的负重感，适配办公、居家、休闲餐饮等多场景的日常使用需求。

　　杯柄的结构设计是整个模型的核心受力考量部分，采用与杯身一体化的连接结构，连接位置分别对应杯身上部三分之一处与下部四分之一处，两个连接点位的受力分布经过力学校核，能够在盛装满容量常温饮品时，保证杯柄与杯身连接位置的应力处于材料许用应力范围内，不会出现长期使用后的连接断裂问题。杯柄的握持曲面做了贴合人体手指自然弯曲弧度的内凹处理，握持时指腹能够完全贴合柄身曲面，单指提拉时的受力压强控制在舒适区间内，即使长时间握持也不会产生明显的压痕或酸痛感。

　　饰面的花纹结构设计并非单纯的外观装饰，表层的凹凸纹理能够增加杯身外壁的摩擦力，当手部带有少量水渍或油污时，也能稳定握持杯身，降低滑落的风险。纹理的凹陷深度控制在0.3mm，既能够形成足够的摩擦阻力，也不会因为凹陷过深导致清洁时污渍卡入纹理缝隙，日常使用后用普通清洁工具即可快速清理干净。杯身内部的纹理做了等距的几何拼接处理，所有拼接位置都做了圆角过渡，没有尖锐的内角，避免应力集中导致的结构开裂问题，同时也能在盛装饮品时，减少液体晃动产生的飞溅。

　　在安装与适配边界上，这款杯子的底部直径设定为72mm，能够稳定放置在常规直径80mm以上的杯托、桌面置物台、车载杯架扩展位上，底部做了1mm深度的内凹平底结构，放置时能够形成稳定的支撑面，即使桌面存在15度以内的倾斜，也不会出现侧翻滑落的问题。杯身总高度设定为120mm，满容量状态下可盛装380ml左右的液体，适配日常单次饮水的常规容量需求，不会因为容量过大导致盛装后过重，也不会因为容量过小需要频繁接水。

　　从结构设计的工艺适配角度来看，整个杯体的拔模角度设定为1.5度，完全适配陶瓷注浆成型、食品级塑料注塑成型、树脂3D打印等多种加工工艺，不需要额外做结构拆分即可直接开模生产，杯柄与杯身的连接位置做了2mm的圆角过渡，既能够降低开模时的应力集中，也能提升成品的结构强度，避免生产过程中出现连接位置的缺料、开裂等不良问题。杯身内外壁的表面粗糙度要求控制在Ra0.8以下，保证内壁不会挂壁，外壁的纹理区域粗糙度控制在Ra3.2，进一步提升握持时的摩擦力。

　　在实际使用的功能拓展层面，这款杯子的结构尺寸能够适配常规直径70mm的杯盖，用户可根据使用需求搭配密封杯盖，满足外出携带的使用需求，杯身的直筒结构也能够适配常规的杯刷清洁工具，不需要专用的异形清洁工具即可完成内部清洁，降低日常使用的维护成本。整体结构没有多余的异形凸起，多个杯子堆叠时能够实现上下嵌套，嵌套深度为30mm，批量收纳时能够节省40%左右的置物空间，适配餐饮门店批量存放、家庭橱柜收纳等场景的使用需求。
