多品类谷物烘干处理设备结构设计

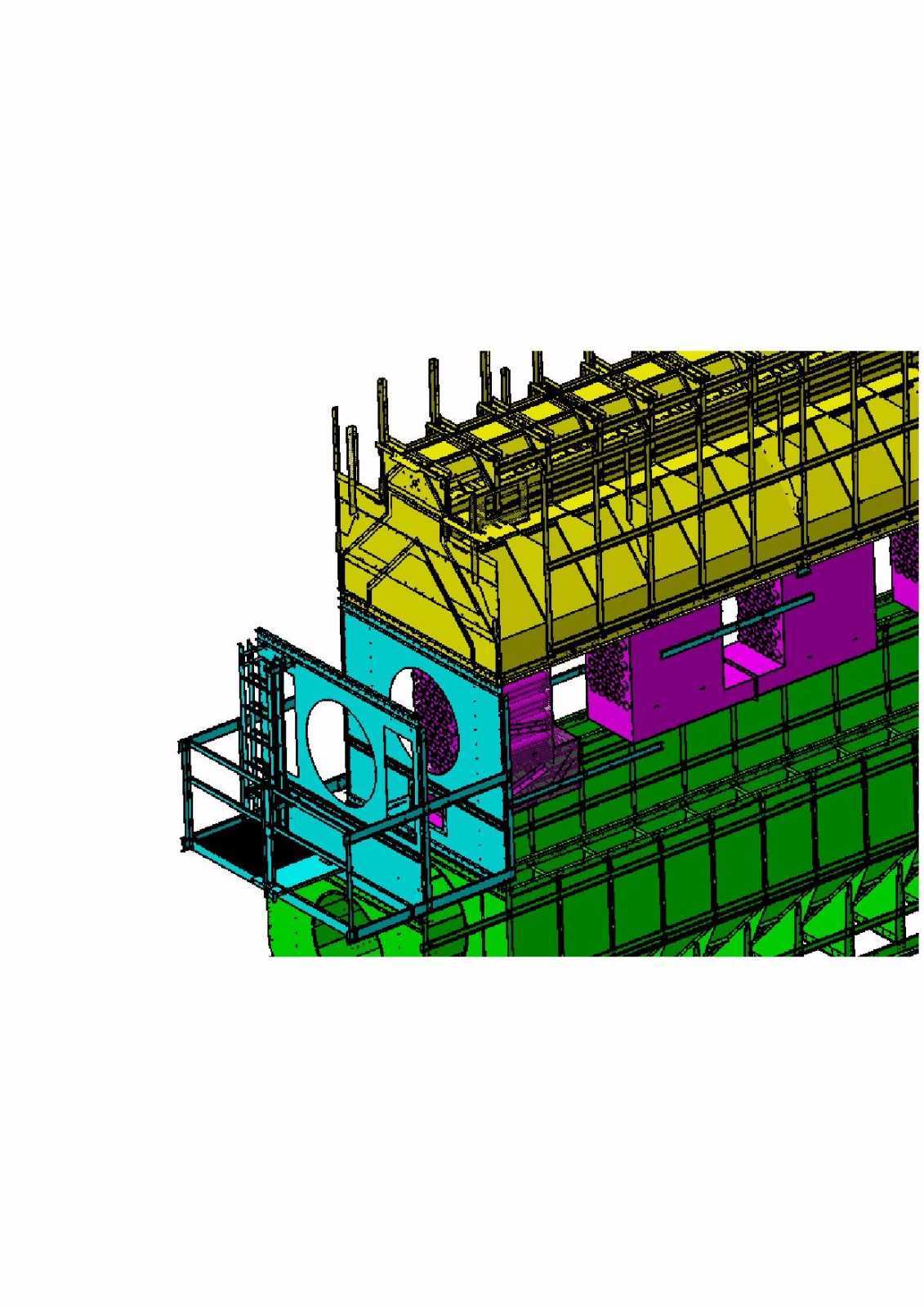

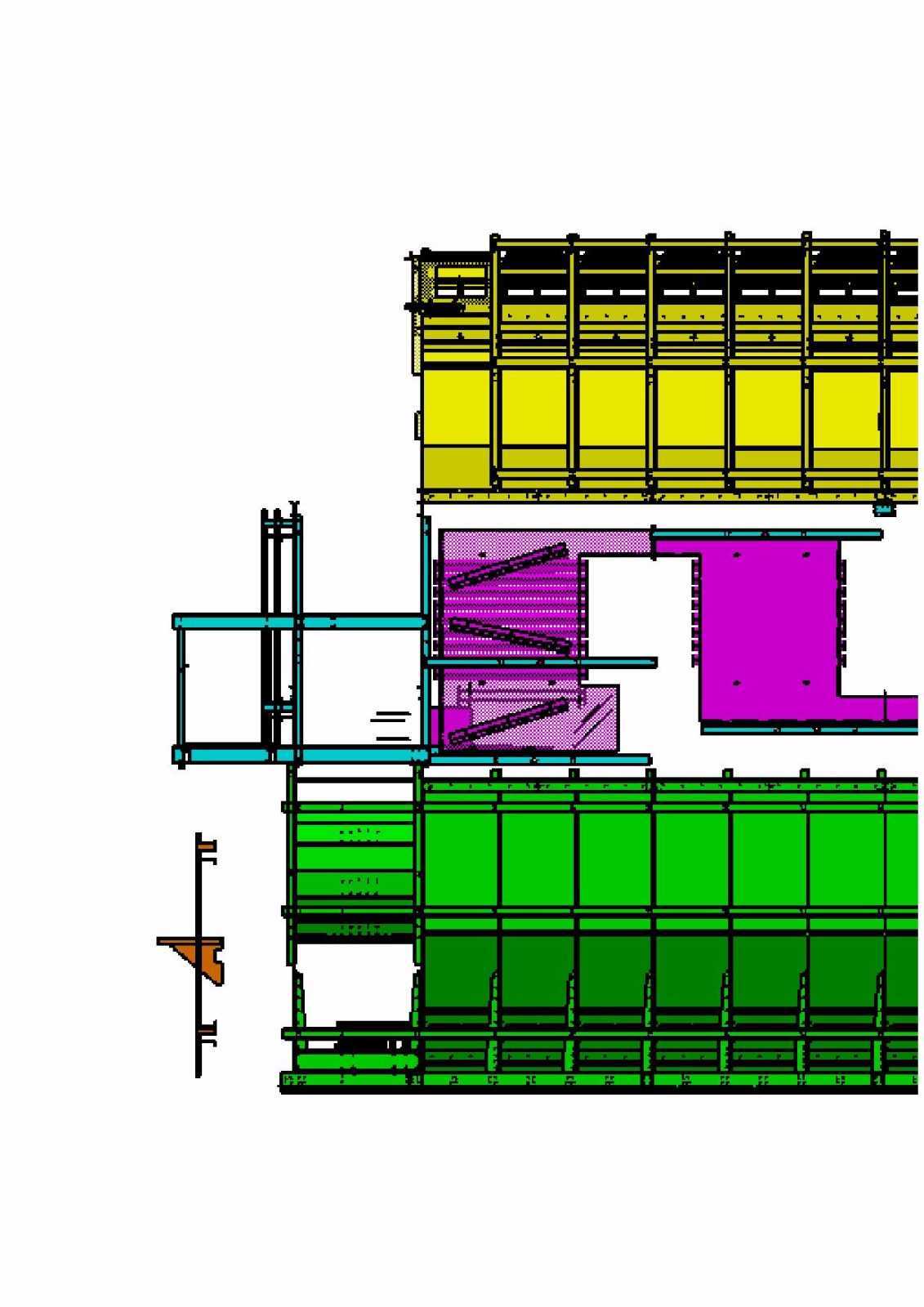

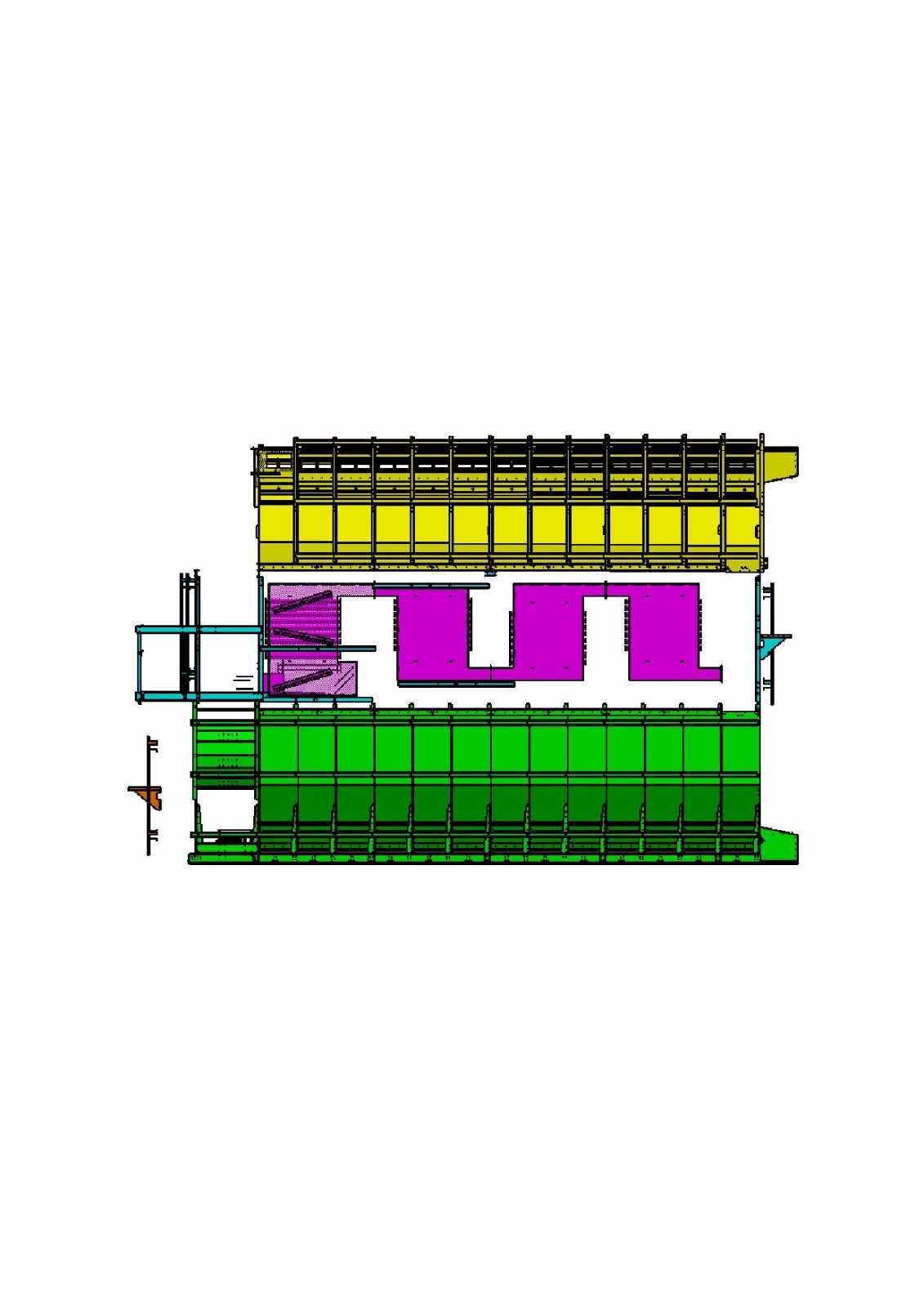

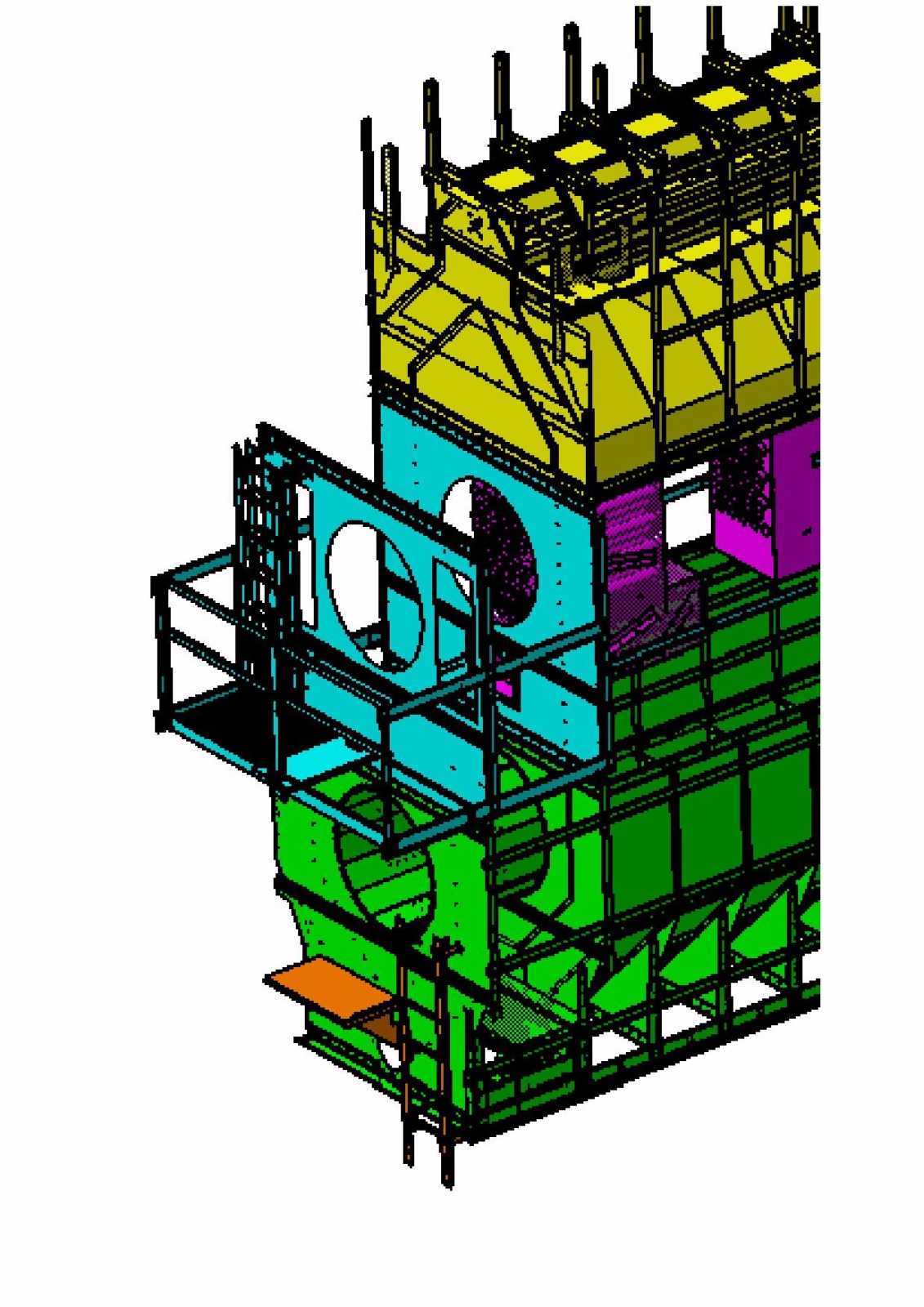

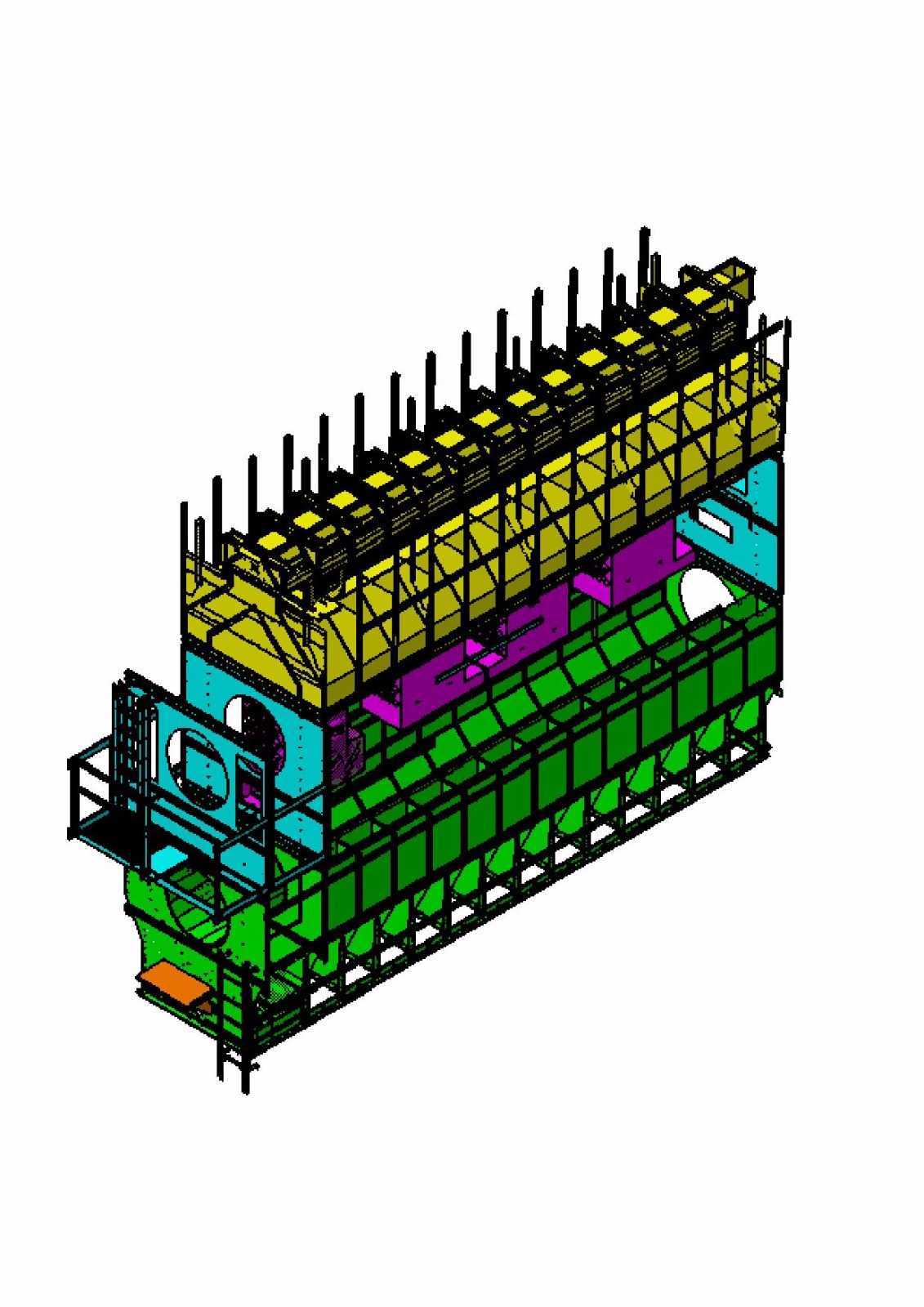

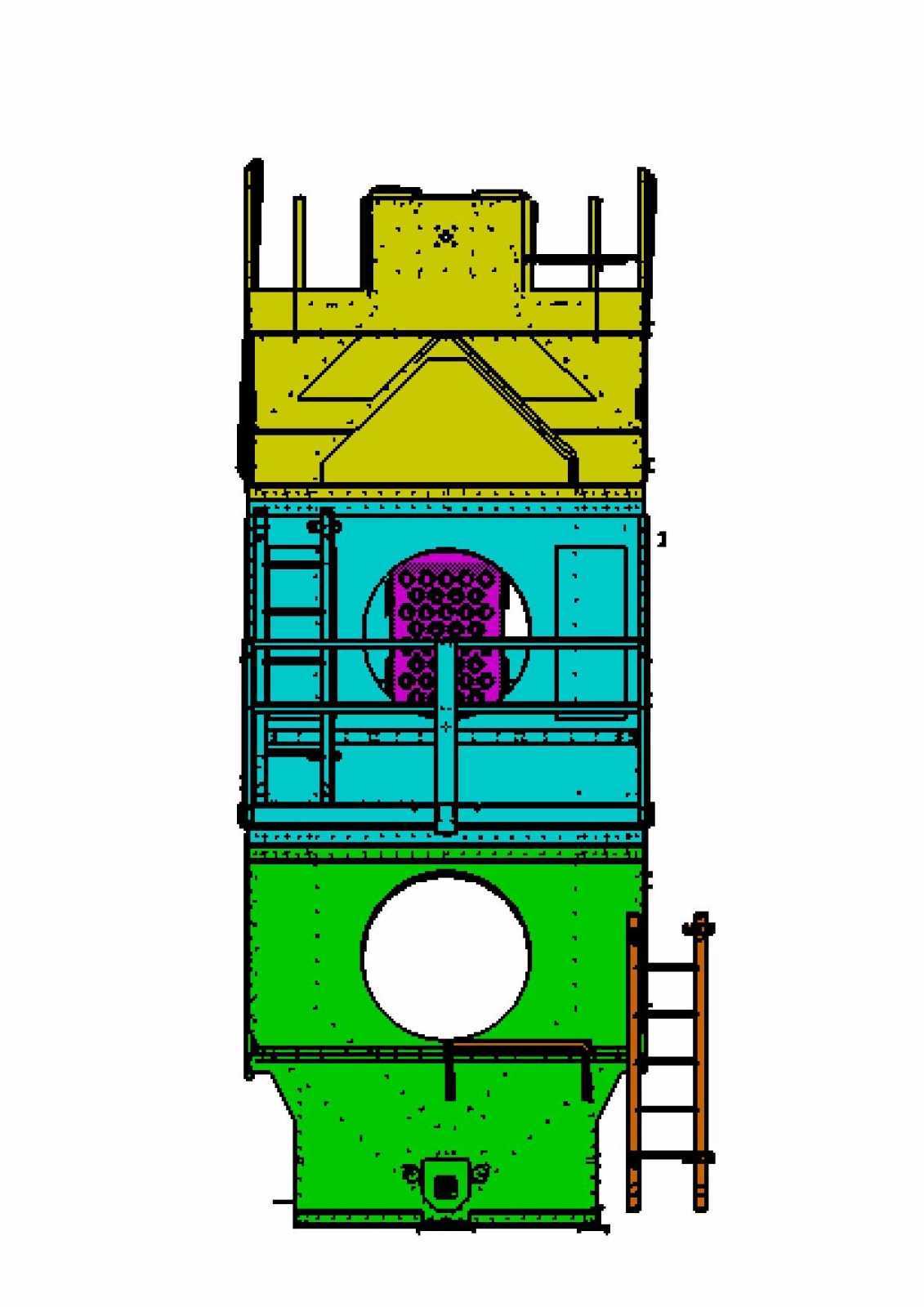

　　这套三维结构对应的设备，主要面向粮油加工、特色农产品初加工场景，可覆盖玉米、稻谷等主粮，开心果、核桃等坚果，以及扁豆、鹰嘴豆等小宗杂粮的烘干作业需求，适配不同产区收粮点、中小型农产品加工厂的产后处理环节，解决新收获农产品含水率过高易霉变、无法长期存储或进入下一道加工工序的痛点。从结构设计逻辑来看，设备采用分层模块化布局，最上层为匀料布料层，设置多组均布的导料格栅与进料接口，可承接前端提升设备送入的待烘干物料，通过格栅的导流作用让物料以均匀厚度落入下方烘干段，避免局部物料堆积导致的烘干不均问题；中间段为核心换热烘干区，不同颜色标识的舱段分别对应热风循环腔、物料缓苏段、废气排出腔，其中青蓝色舱段为热风进风侧，开设大尺寸检修人孔与观察口，

　　方便运维人员进入舱内清理积料、更换换热组件，紫色舱段为废气导流段，可将携带物料蒸发出水汽的废风导向除尘处理单元，避免带尘废气直接外排；下层为物料输送与出料段，绿色舱段内设置往复式排料机构，可根据不同物料的烘干时长要求调整排料速度，控制物料在设备内的停留时间，底部橙色部件为出料导槽，可直接对接下游输送设备将烘干完成的物料送入冷却或仓储环节。设备外围设置分层检修平台与安全护栏，护栏高度符合工业设备安全规范，爬梯设置在设备侧方，不占用主操作面空间，平台踏板采用防滑格栅板设计，避免运维人员作业时滑倒。从安装边界来看，设备整体为立式方箱结构，安装时需预留顶部进料口的提升设备对接空间，侧方热风接口的热风炉管道安装空间，

　　以及正面检修门的全开操作空间，底部需设置与设备底座匹配的混凝土承重基础，基础预埋螺栓位置与设备底座安装孔一一对应，安装时需保证设备整体水平度偏差不超过千分之二，避免内部排料机构出现偏载卡滞问题。设计过程中针对不同物料的特性做了适配性结构考虑，比如处理玉米、稻谷等流动性较好的主粮时，可调整导料格栅的开度加大进料量，提升单批次处理效率；处理开心果、核桃等外壳较脆的坚果时，可在导料格栅表面加装缓冲橡胶垫，降低物料下落过程中的破损率；处理扁豆、鹰嘴豆等颗粒较小的杂粮时，可在排料机构缝隙处加装细孔筛网，避免小颗粒物料漏入风腔造成积料堵塞。设备的风路设计采用混流烘干逻辑，热风从侧方进入后穿过物料层的过程中与物料充分接触换热，相比传统横流烘干设备，风阻更低、热利用率更高，同时缓苏段的设置可让物料内部的水分逐步向外扩散，避免一次性高温烘干导致的物料爆腰、表层焦糊等问题，保证烘干后的物料品相与加工品质。
