粮食烘干用深层干燥塔结构设计

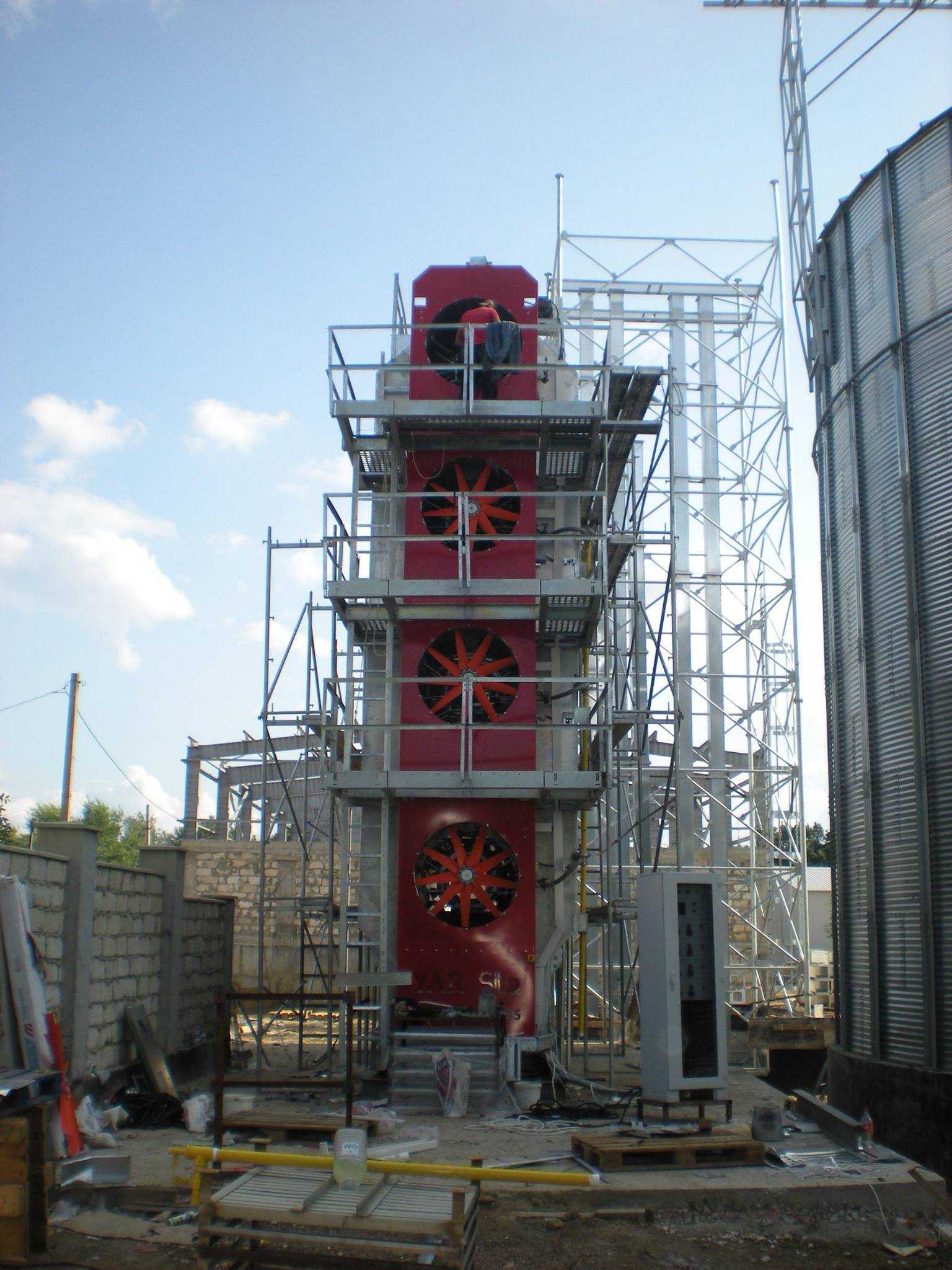

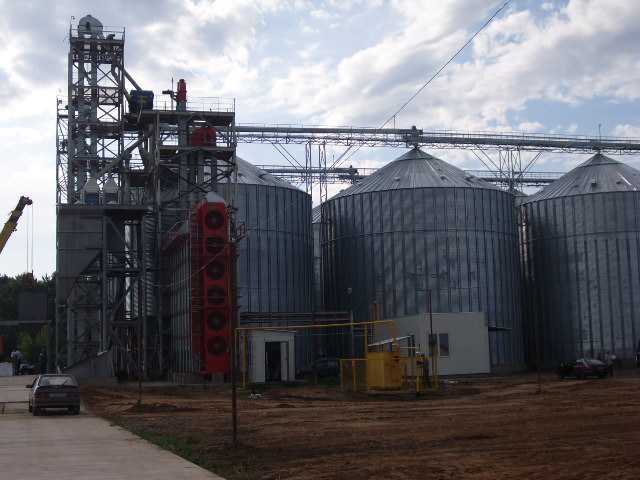

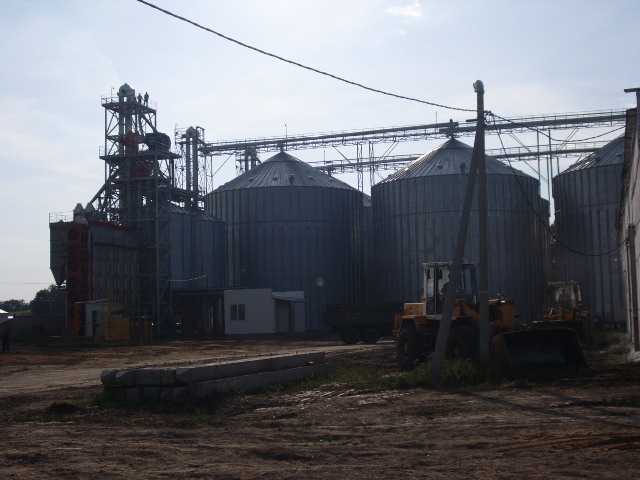

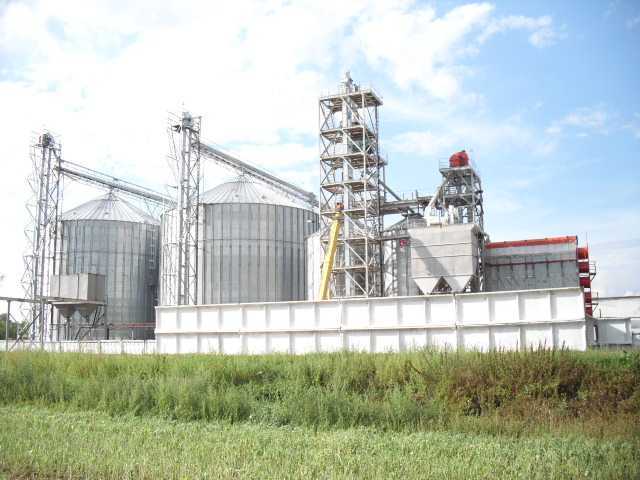

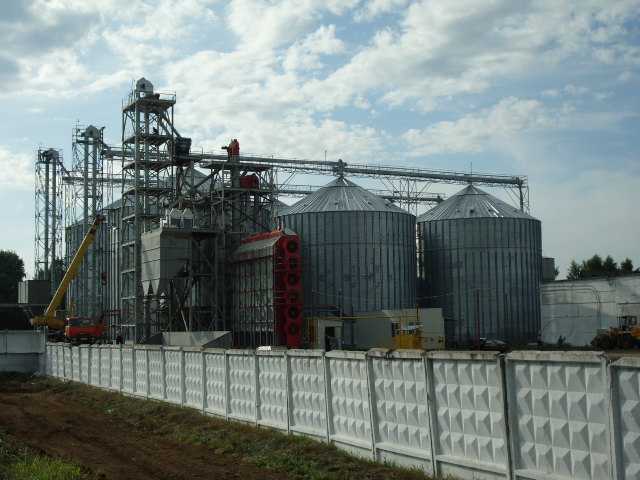

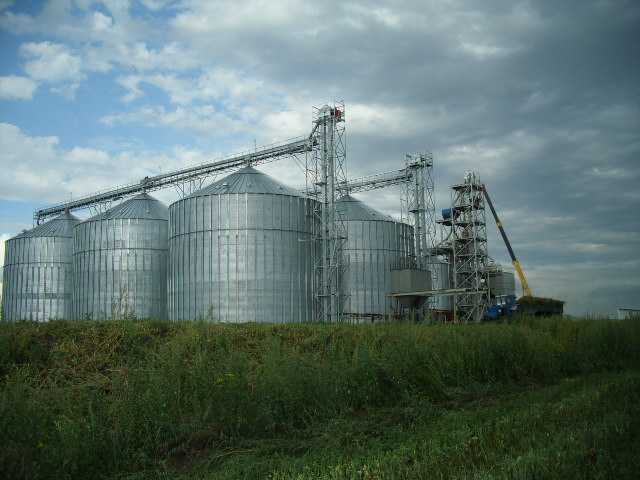

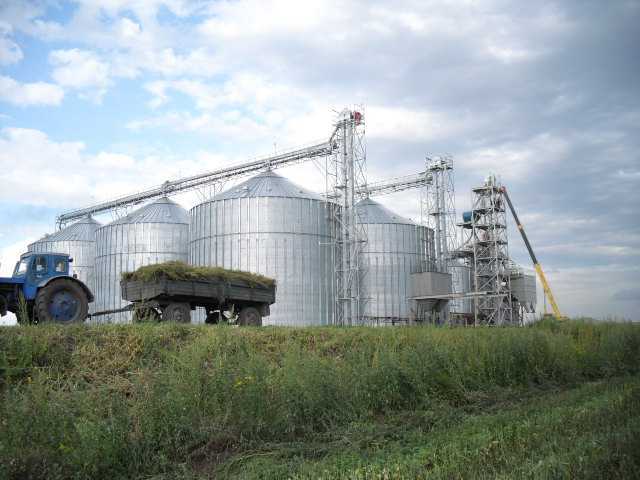

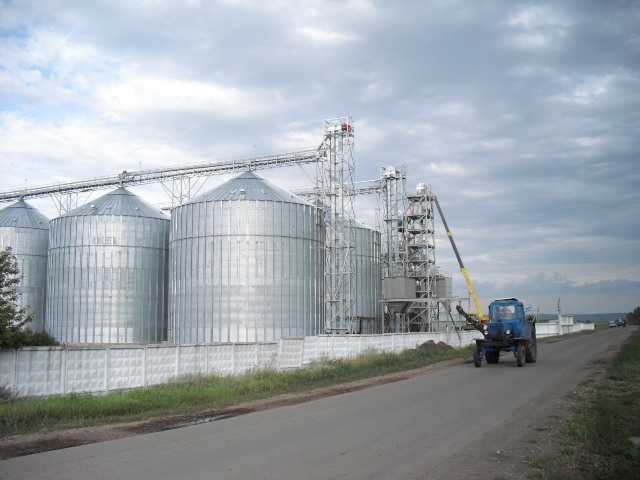

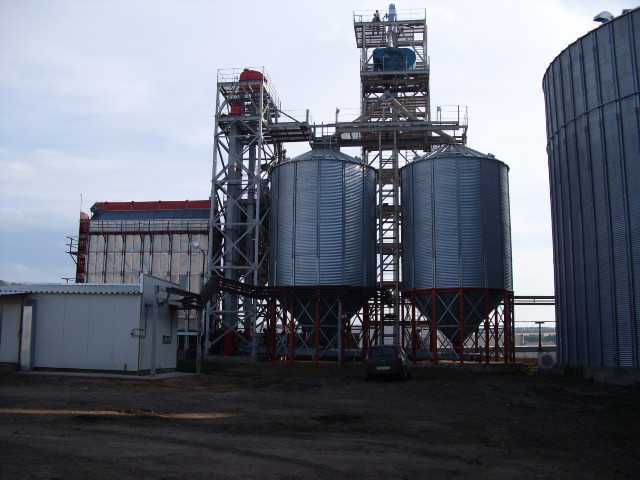

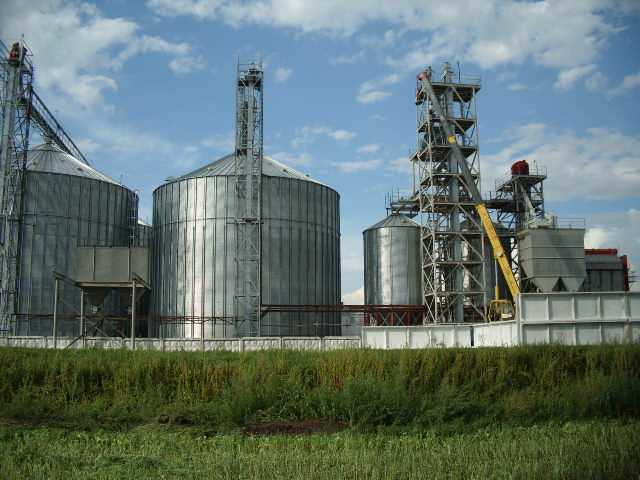

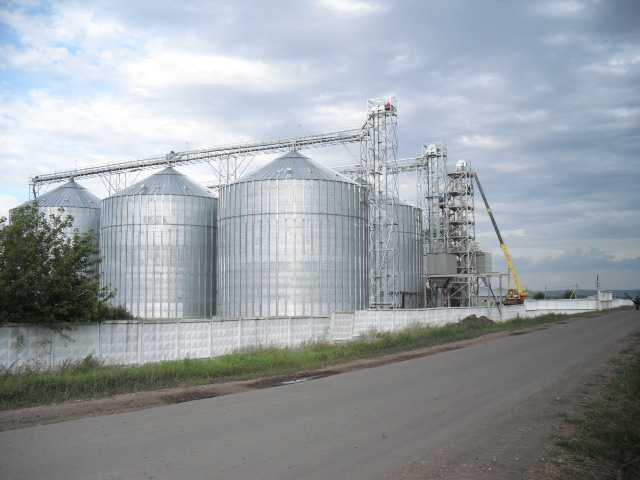

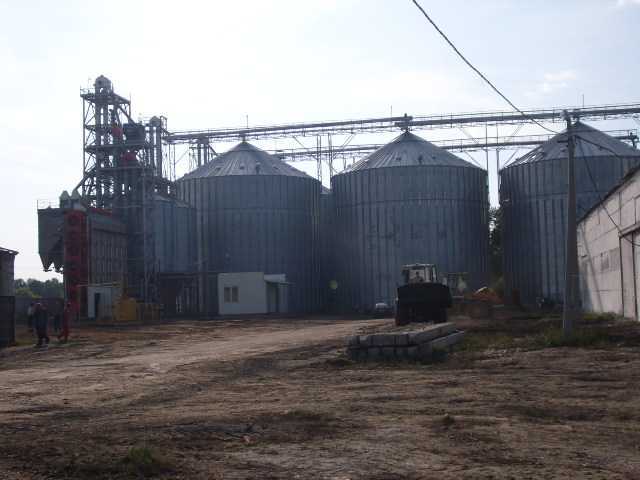

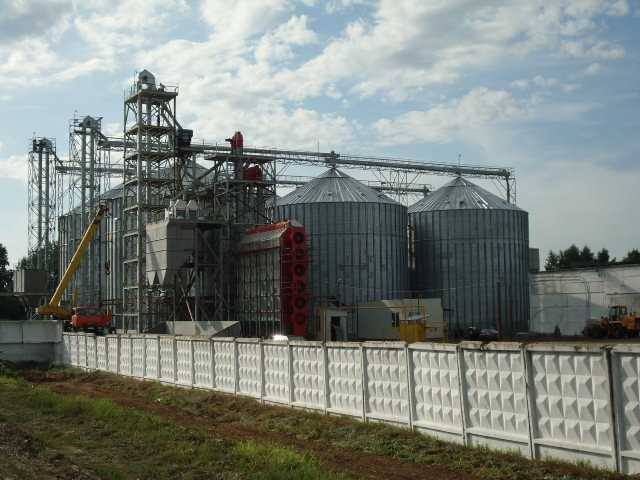

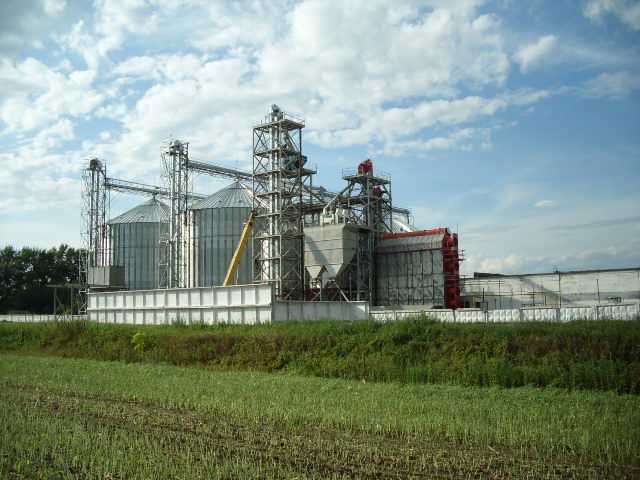

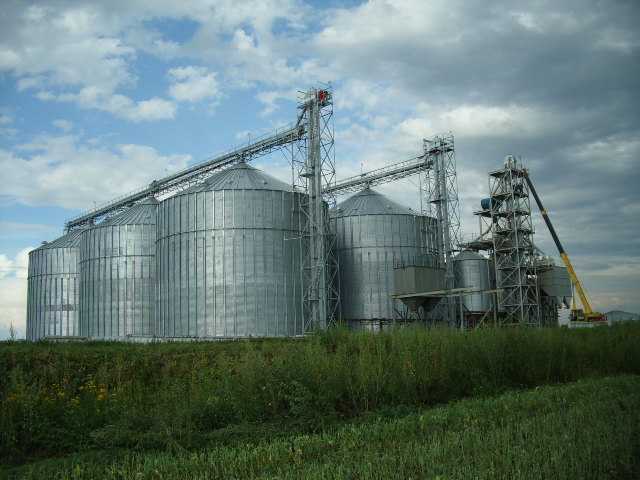

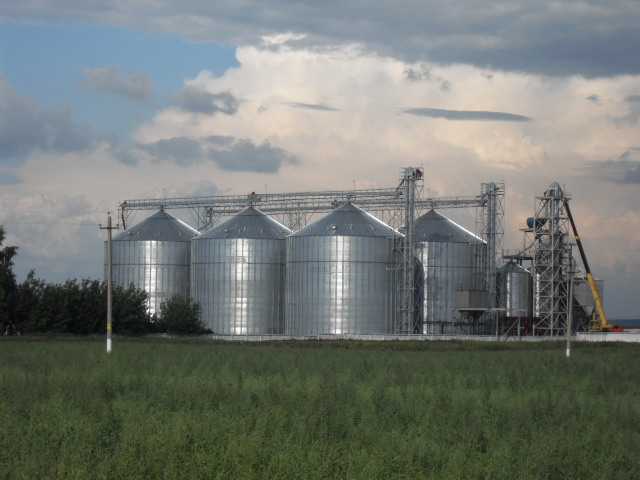

　　这套深层干燥设备的三维结构，核心面向规模化粮食收储、粮油加工前端的谷物降水处理场景，在东北、华中的商品粮基地粮库、大型农场晒场配套、粮油加工企业原料预处理工段都有广泛适配空间，区别于小型批次式烘干设备，该类连续式深层干燥结构可实现高水分粮的连续化降水作业，适配玉米、小麦、水稻、大豆等多种粒状谷物的烘干需求，单塔处理量级可匹配千吨级粮库的日常收储周转节奏。

　　从设备实际用途来看，其核心作用是在谷物入仓存储或进入加工工序前，将谷物内部的游离水结合水降至安全存储水分区间，避免高水分粮在堆存过程中出现发热霉变、发芽变质的问题，相比传统的场地晾晒，该类深层干燥设备不受天气条件限制，作业过程无混杂、无地面杂质混入，降水均匀度可控，能大幅缩短粮食收储后的处理周期，减少收储季的霉变损耗。

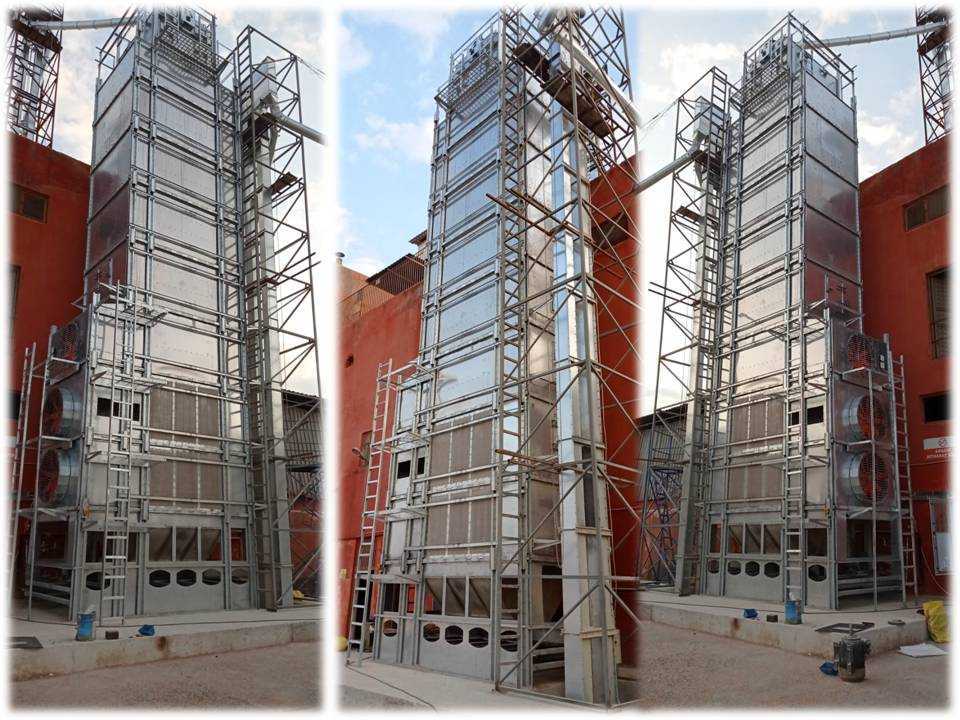

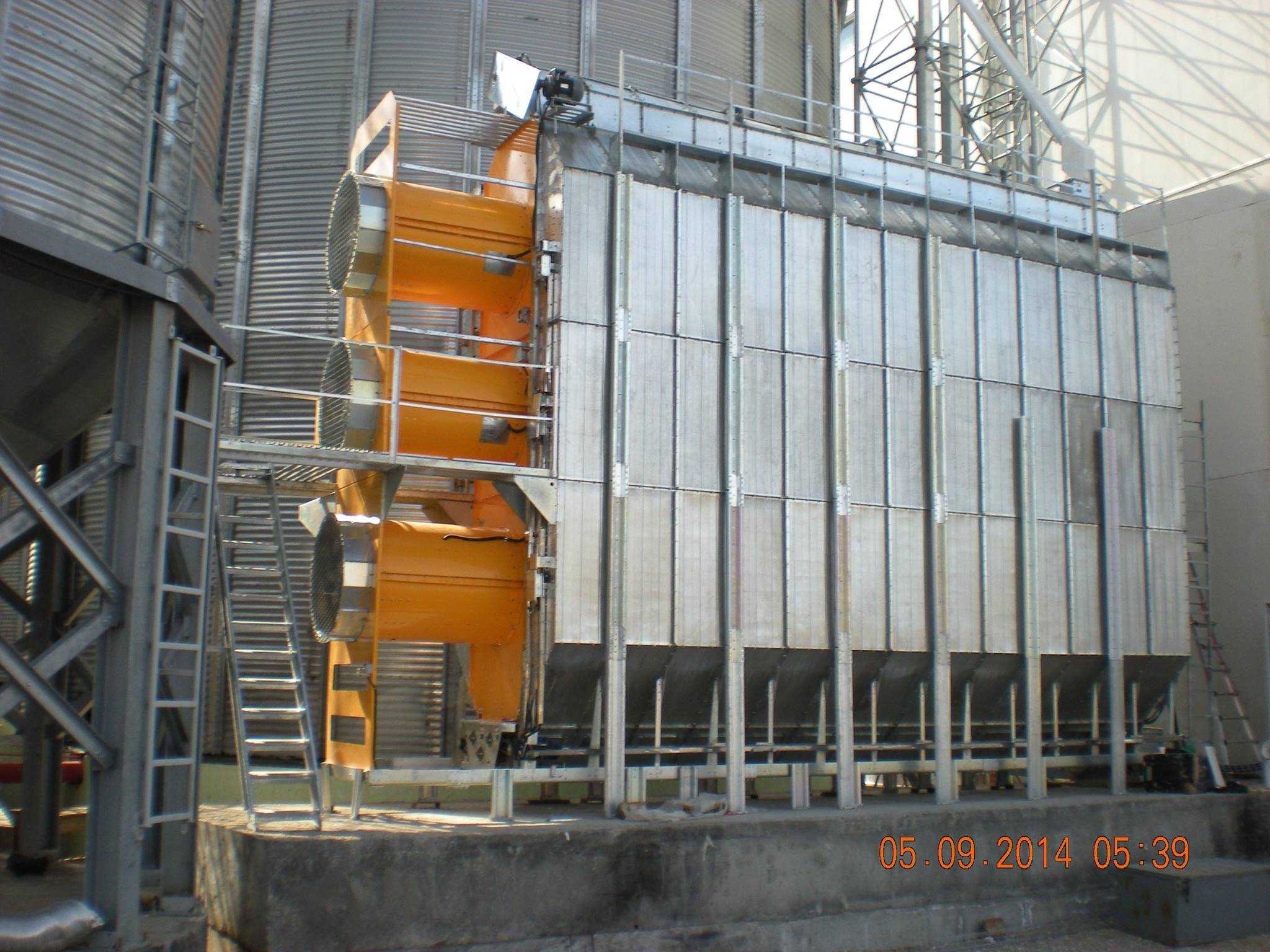

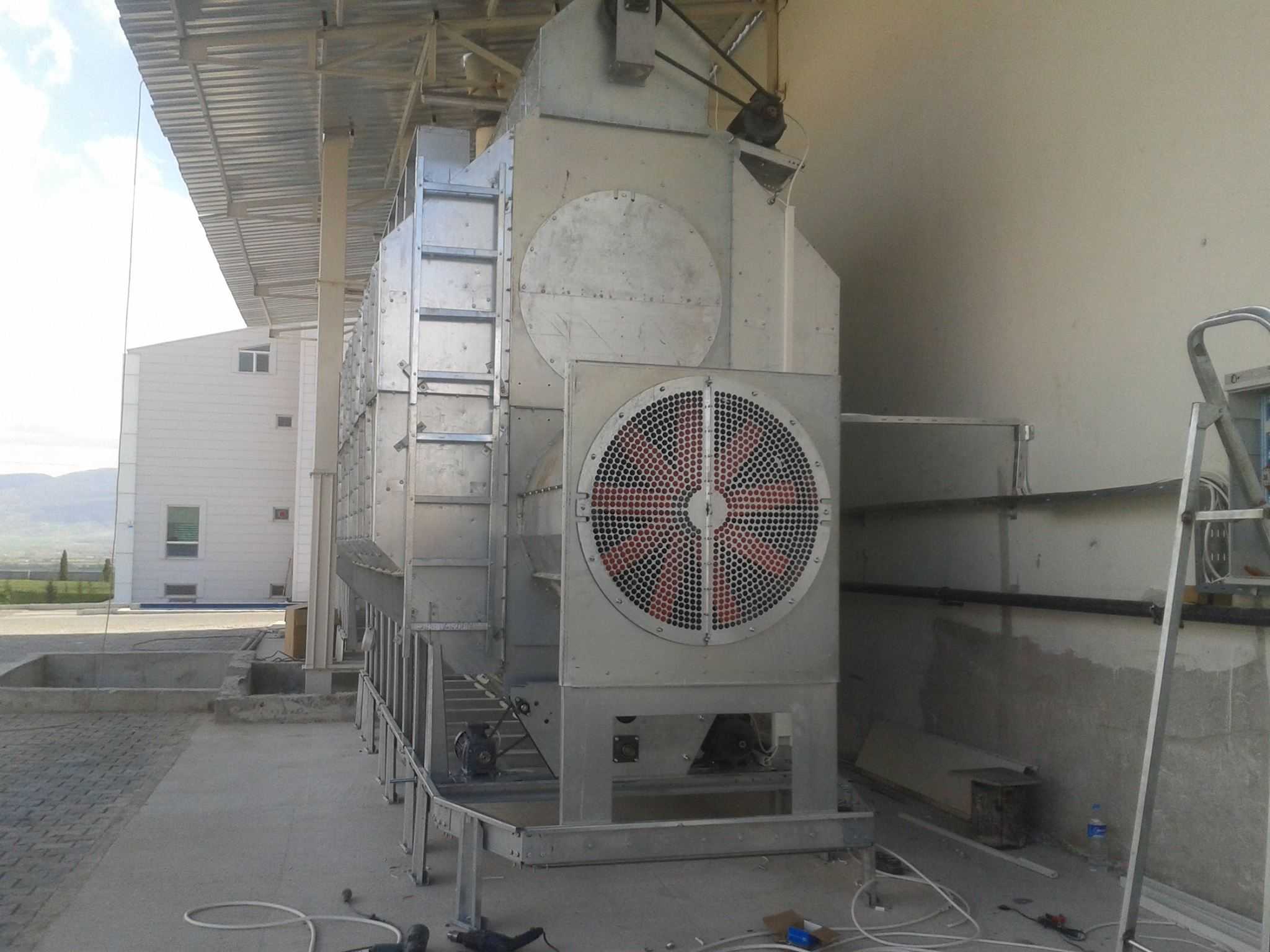

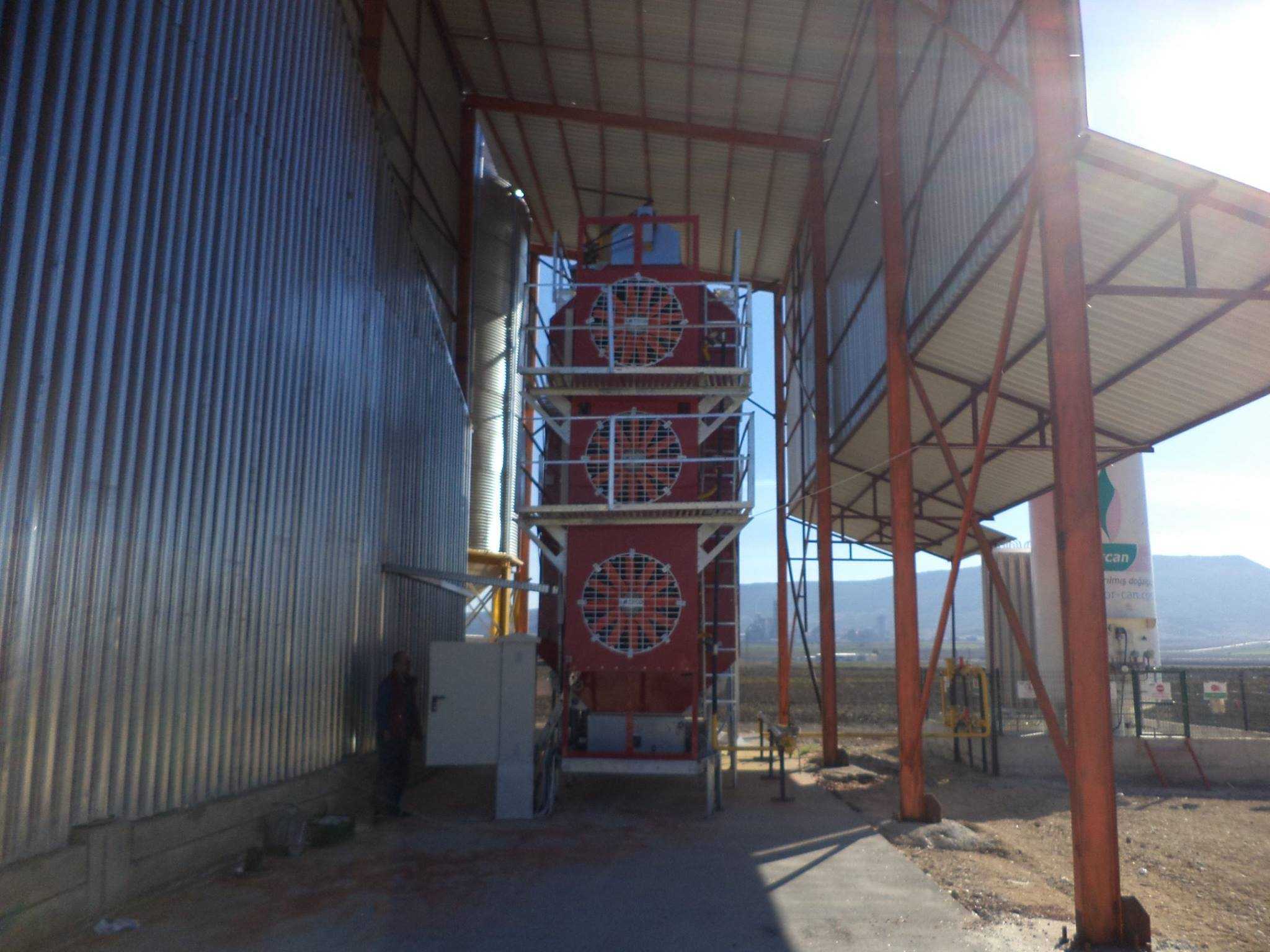

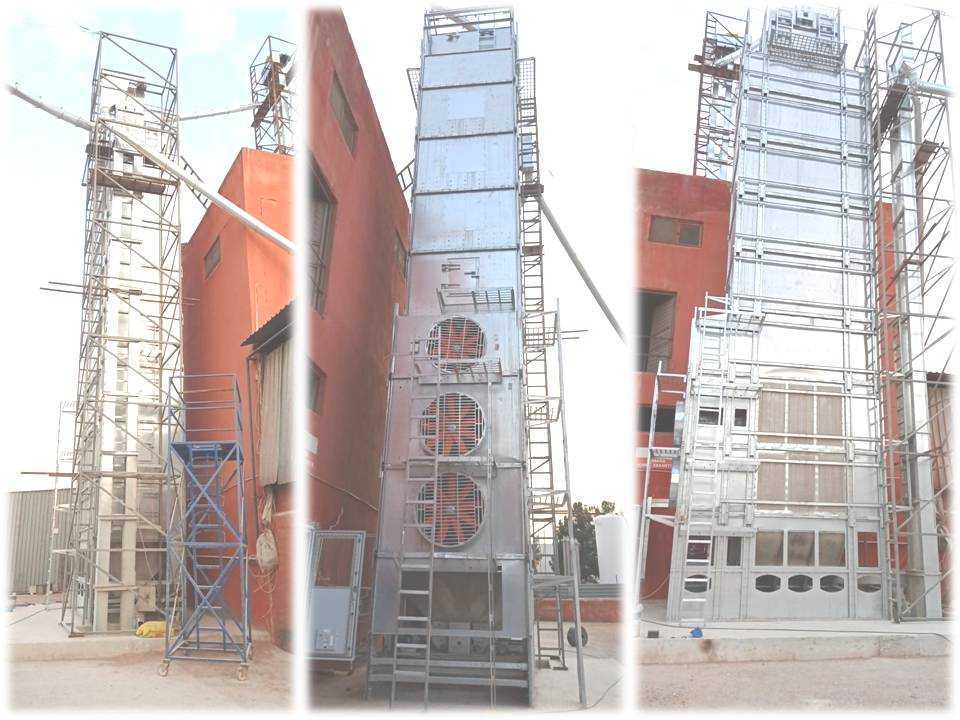

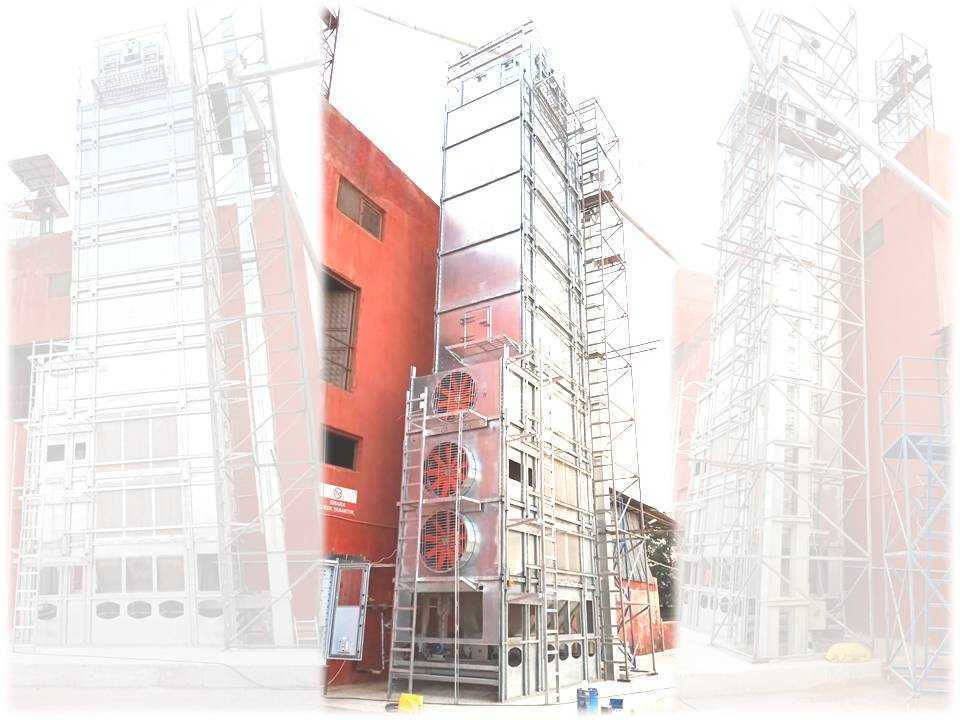

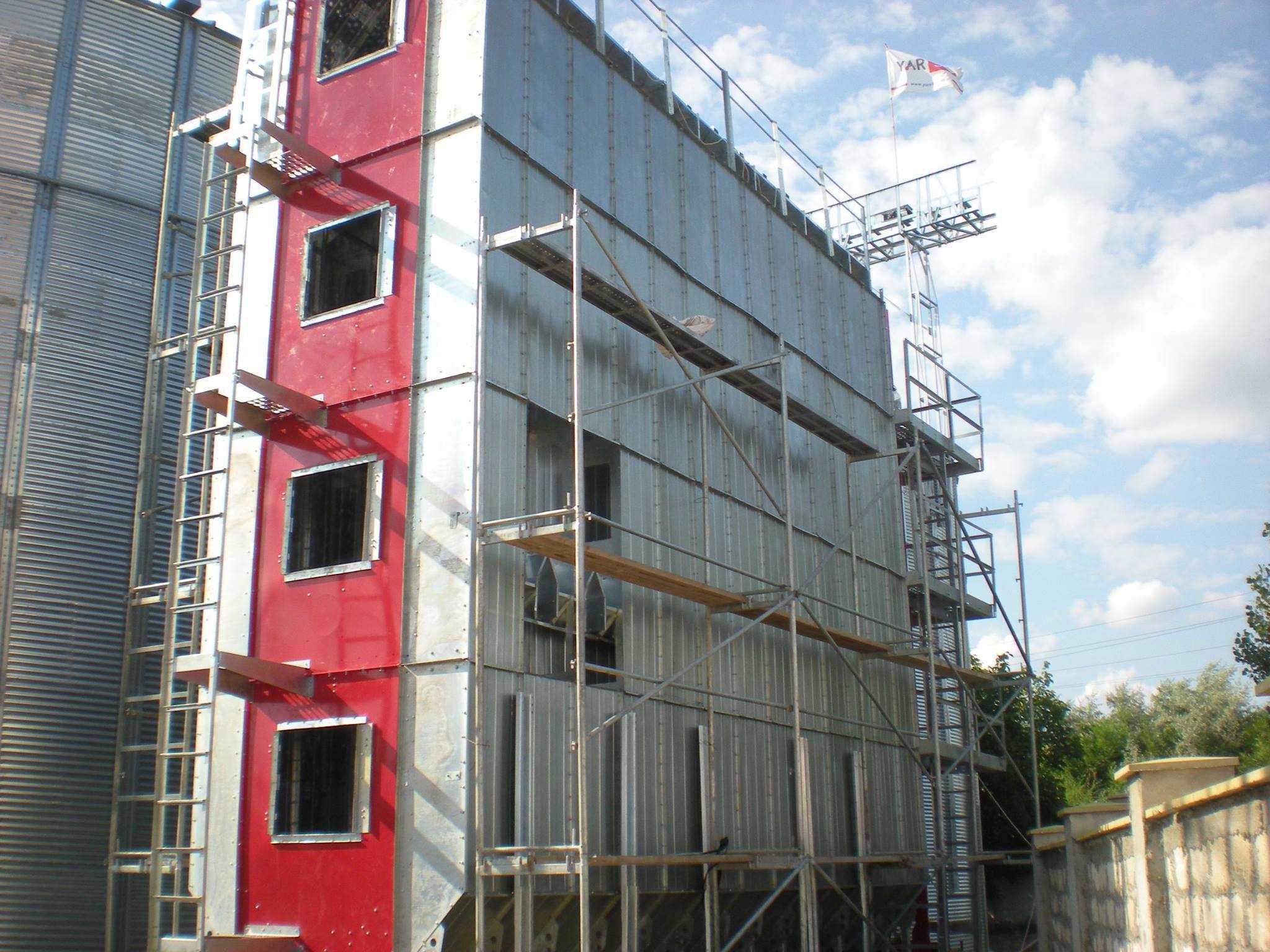

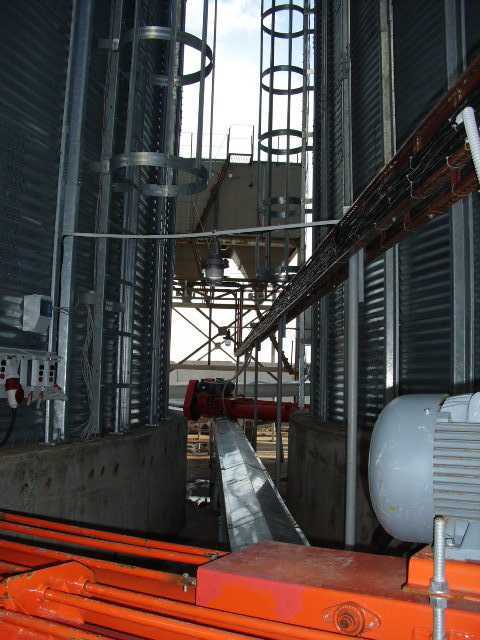

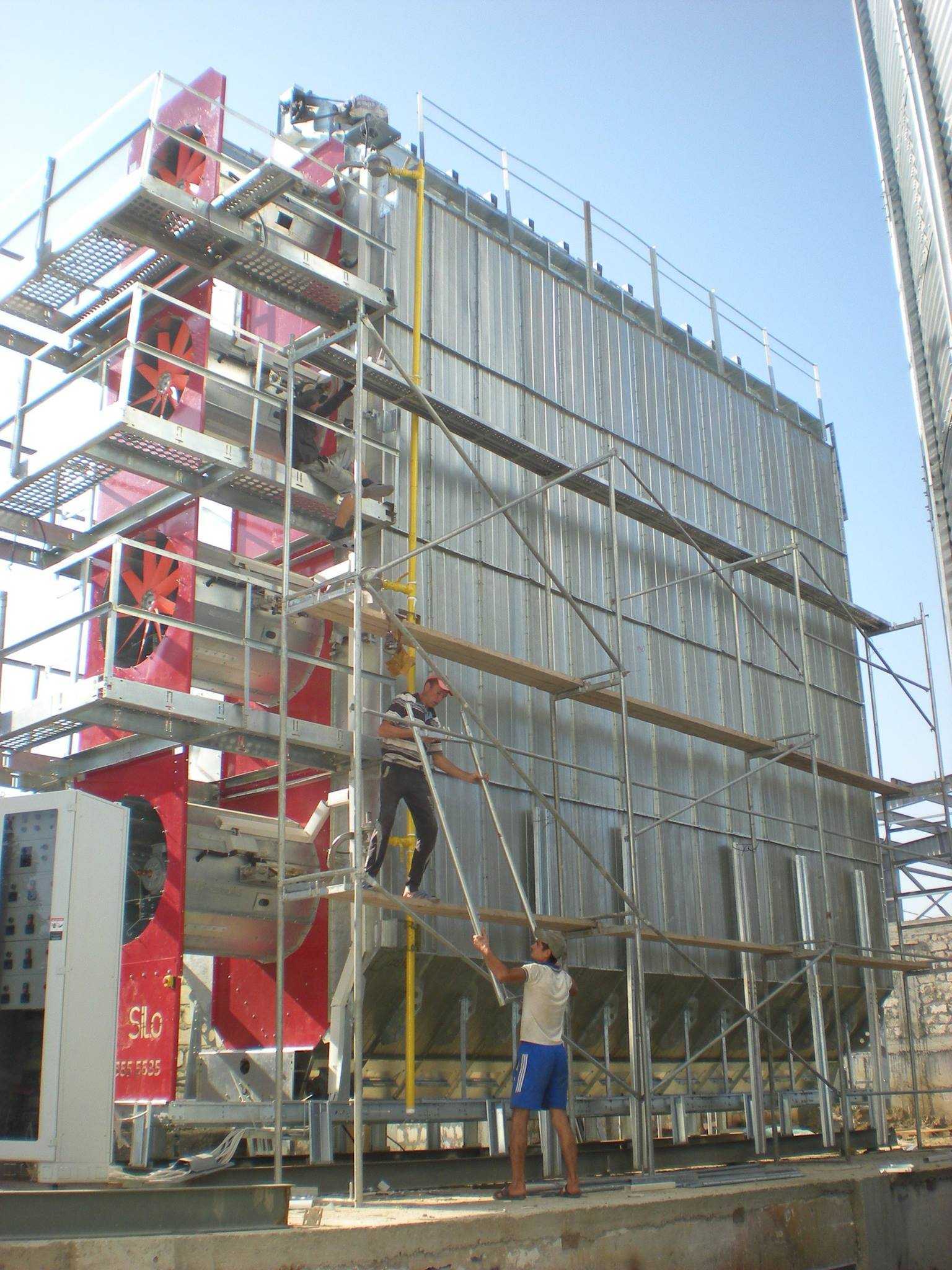

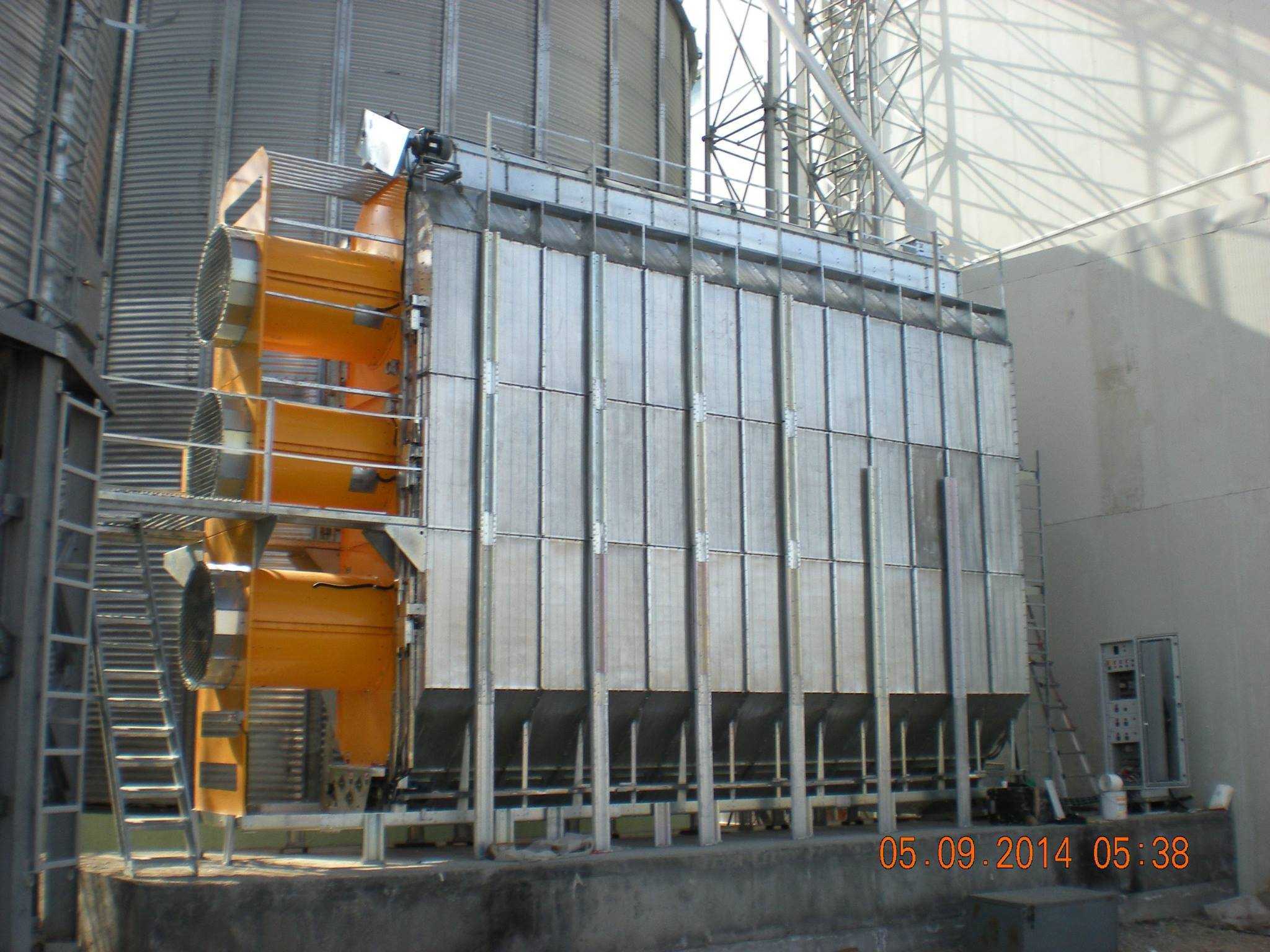

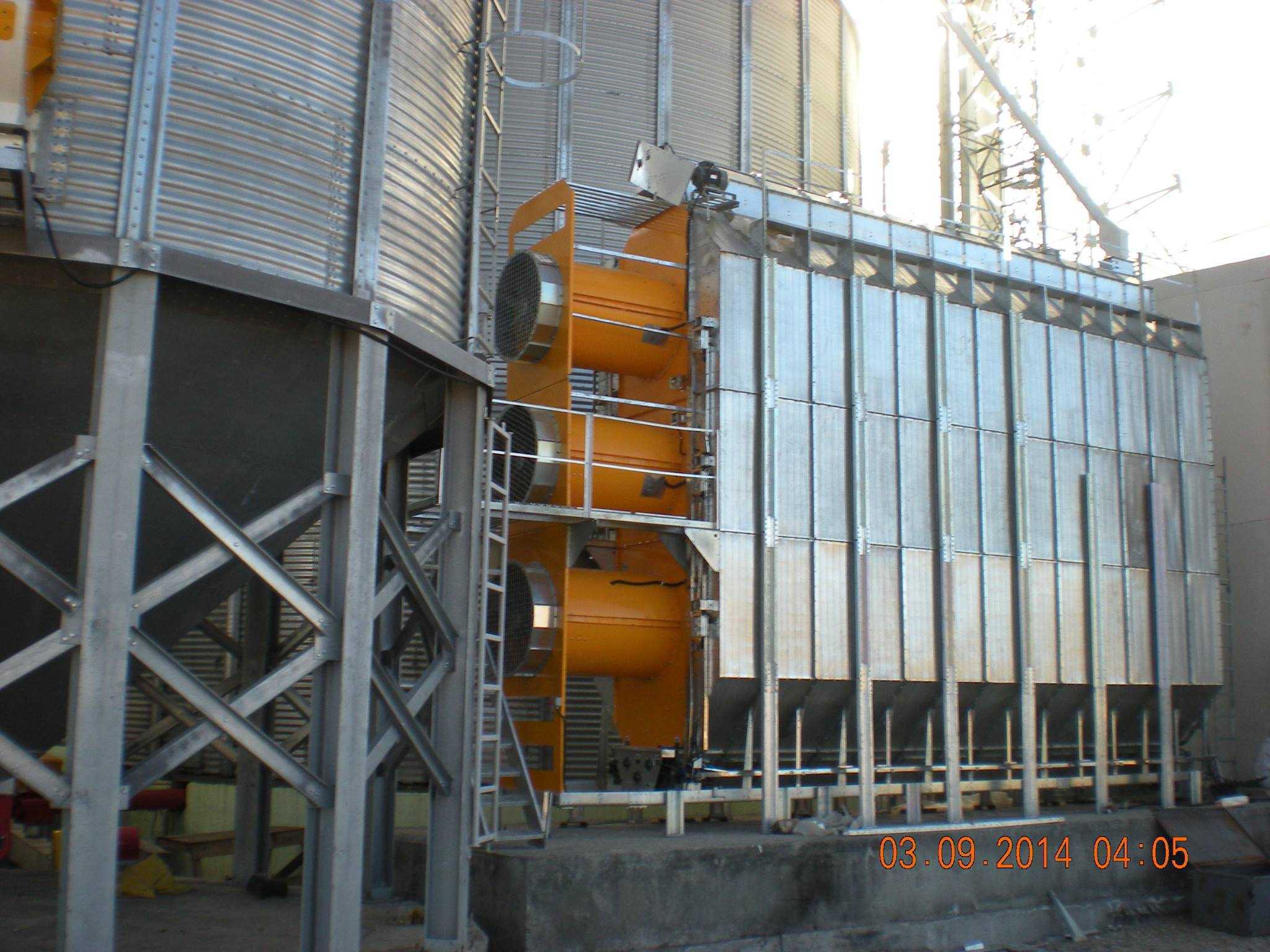

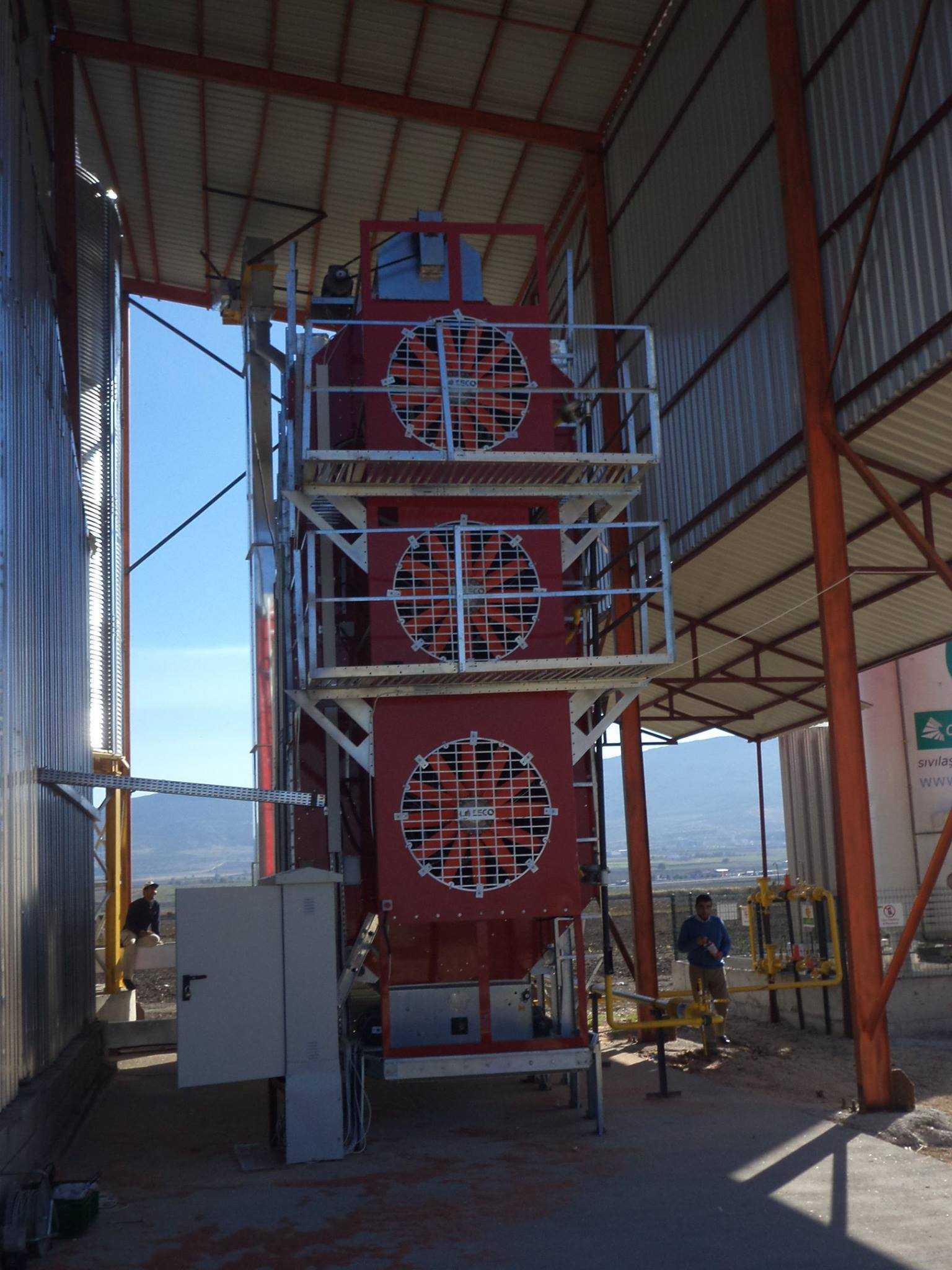

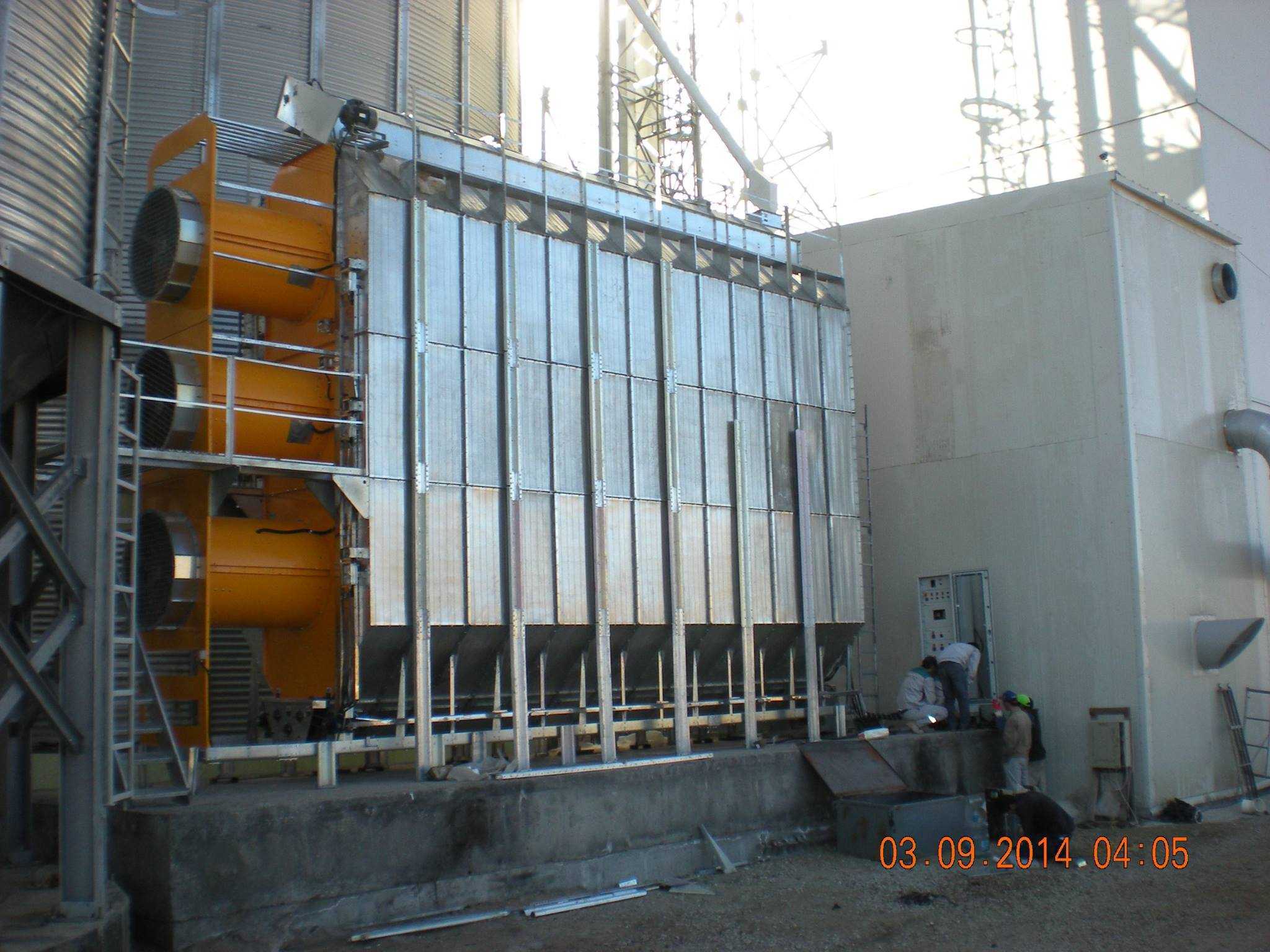

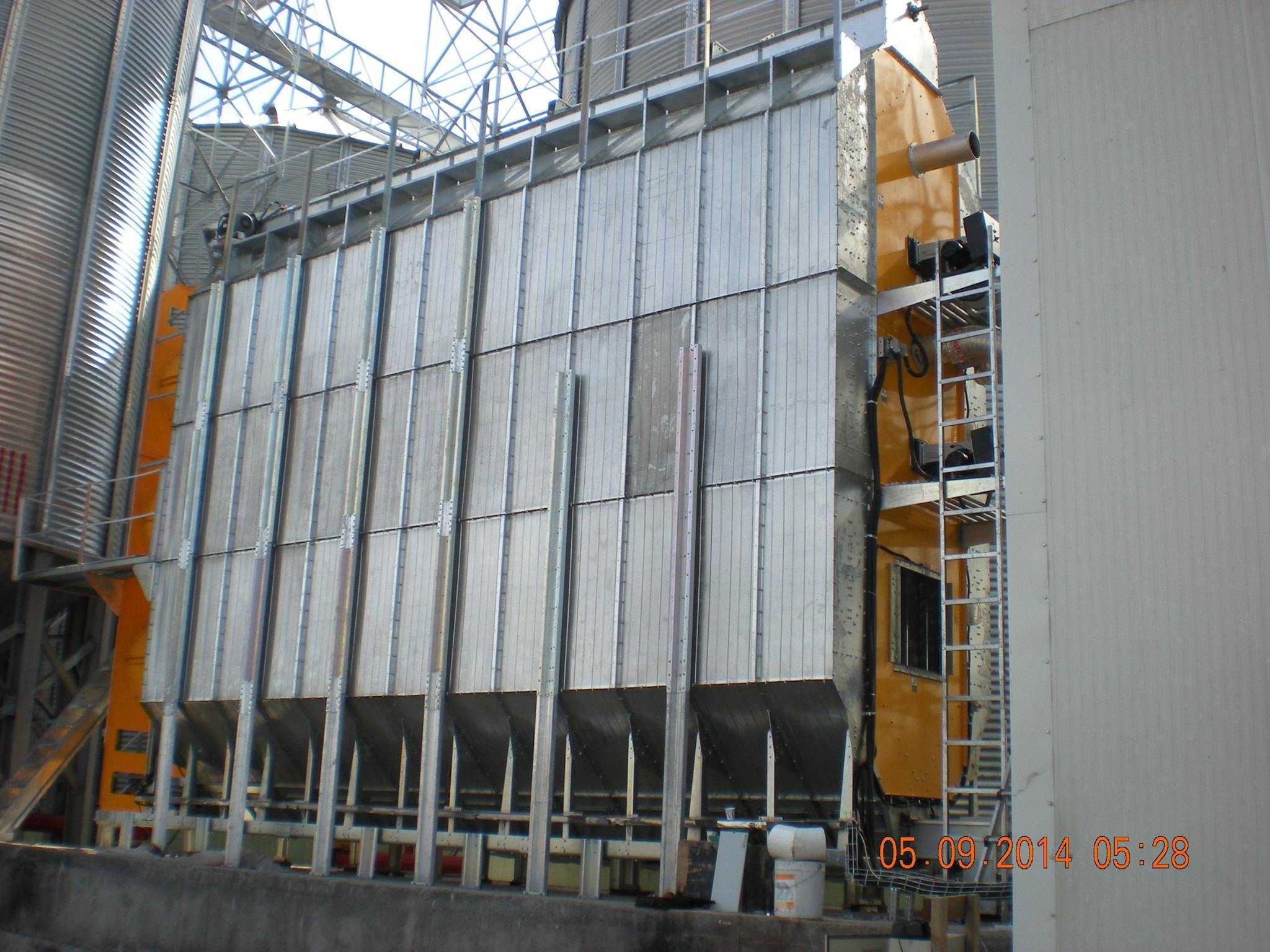

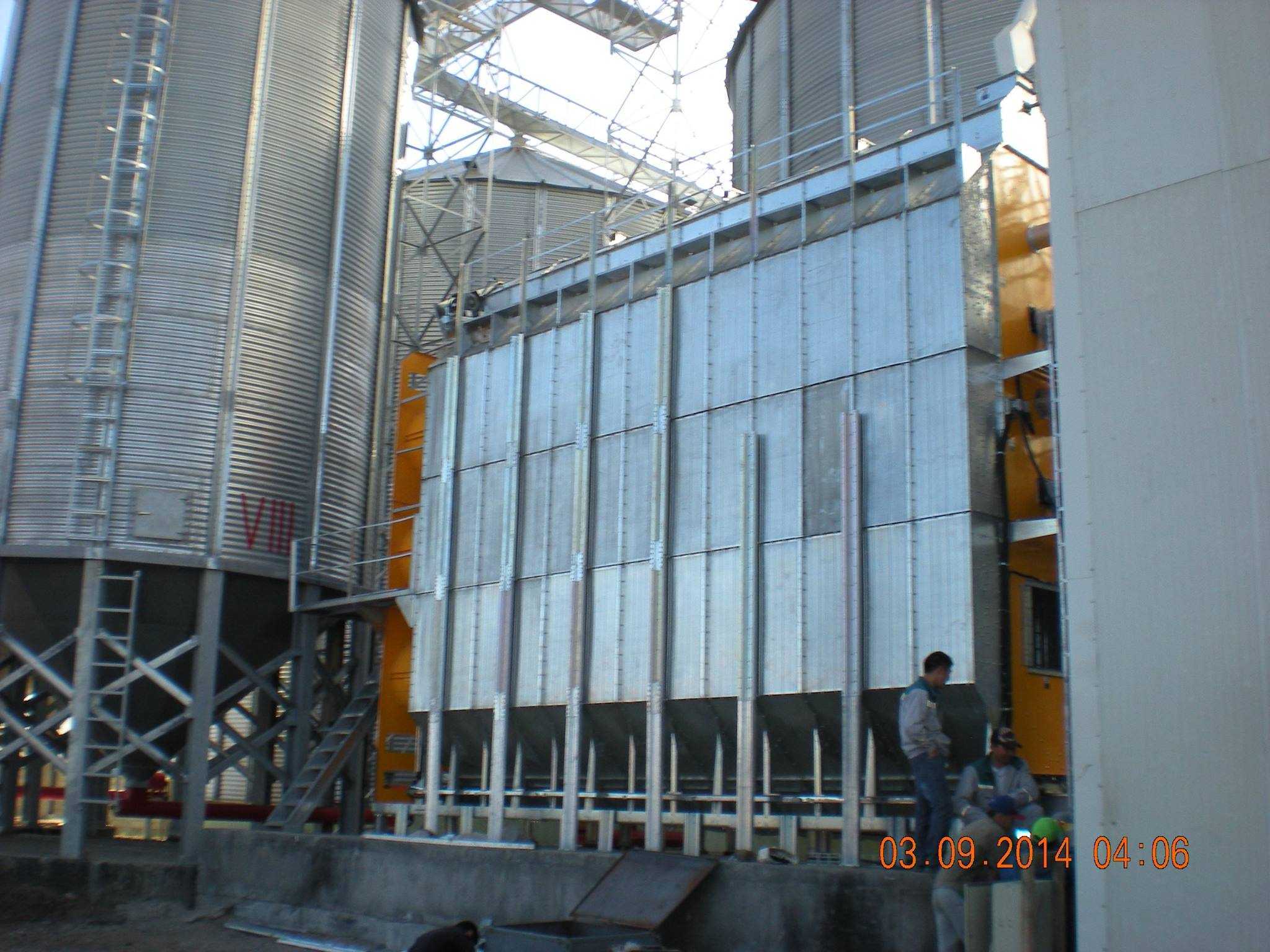

　　在功能特性设计上，设备采用立式多段层叠结构，主体仓壁采用模块化波纹壁板拼接，既保证仓体结构刚度，又能通过壁板的波纹结构提升仓内外的热交换接触面，内部顺次设置储料段、预热段、顺流烘干段、缓苏段、逆流冷却段多个功能区段，热风从侧壁的热风道送入各烘干区段，与自上而下流动的粮层充分接触，带走粮粒内部的水分，废气通过专门的排气通道排出，避免废气在仓内滞留形成冷凝水二次打湿谷物。侧壁设置的检修爬梯与观察窗，可方便运维人员在设备运行过程中观察各段粮流状态，检修内部的排料、匀料结构，爬梯的踏步间距、护笼结构都符合高空作业的安全规范，避免运维过程的坠落风险。

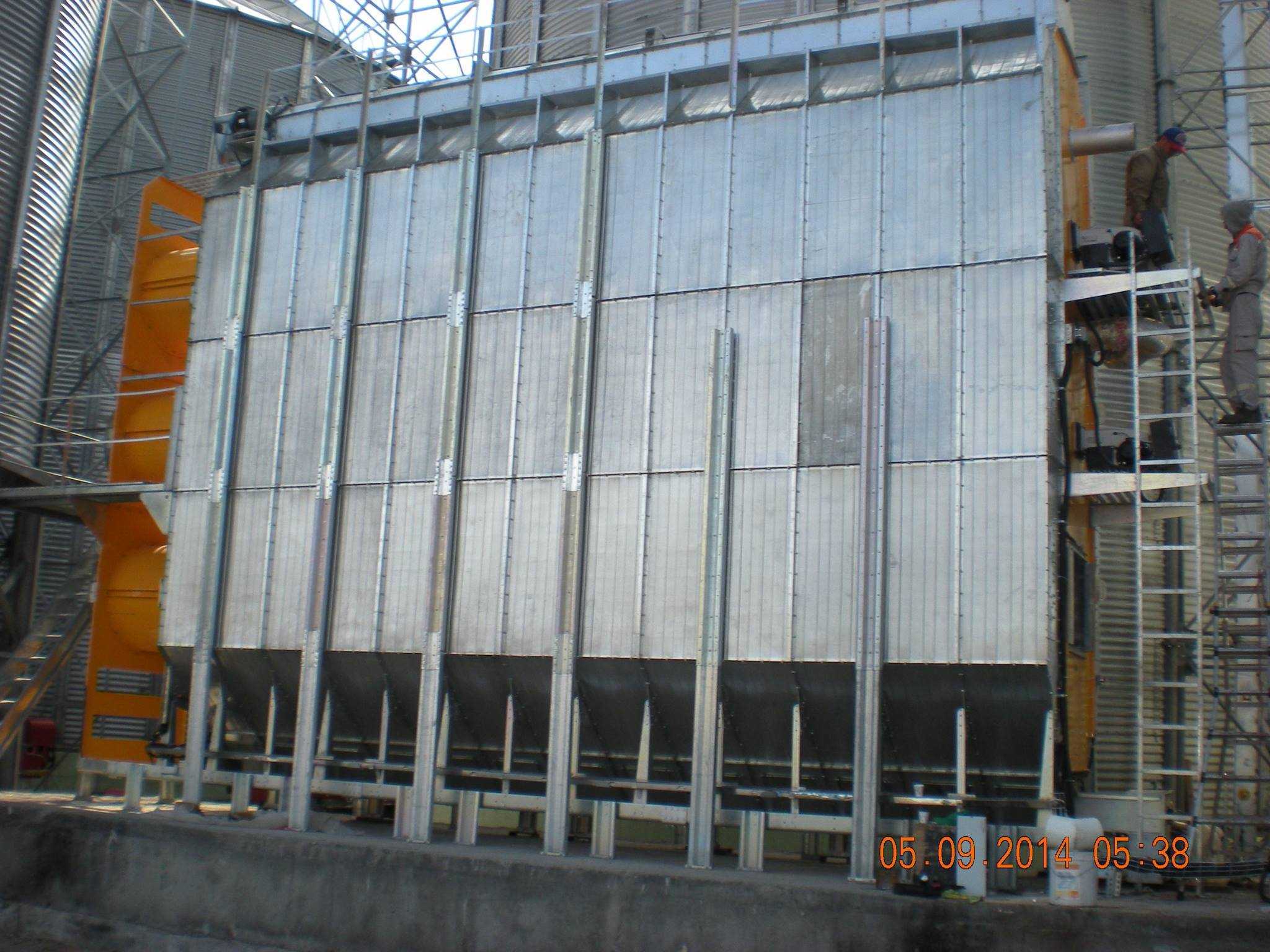

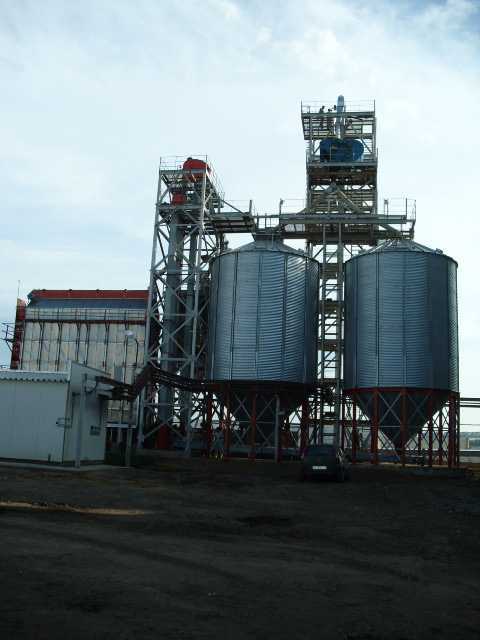

　　从设计思路层面拆解，整套结构优先考虑粮流的均匀性，避免出现局部粮流过快导致的降水不足、局部粮流滞缓导致的过烘焦糊问题，内部的匀料装置采用多角布料结构，进粮时可将谷物均匀分散到整个仓体截面，各烘干段的排料机构采用变频控制的排料辊，可根据进粮水分、目标水分灵活调整粮流在各段的停留时间，热风系统的风道设计采用等风速送风逻辑，保证仓体截面各位置的热风风速均匀，避免出现局部热风短路、局部风量不足的问题。设备的支撑结构采用型钢焊接的框架式底座，可将整塔的载荷均匀传递到下方的混凝土基础上，底座的排料口直接对接后续的输送设备，可将烘干完成的谷物直接送入提升机转运至储粮仓。

　　关于外形尺寸与安装边界，该类深层干燥塔为立式高耸结构，安装时需要预留足够的上部进料空间，顶部进料口需匹配斗式提升机的出料口高度，侧壁的热风炉、风机接口位置需要预留热风管道的安装操作空间，设备四周需要预留不小于1.2米的运维通道，满足日常巡检、易损件更换的操作空间需求，基础施工时需要根据整塔满载重量核算基础承载力，同时考虑当地的风载、雪载参数，避免极端天气下的结构失稳。设备的进粮、排料接口都采用标准法兰连接，可直接匹配常规的粮食输送设备接口，无需额外做非标转接，冷却段的排风位置需要设置防尘罩，避免排出的灰尘夹带粮屑扩散到厂区周边，配套的冷凝水收集结构可将废气中凝结的水导出仓外，避免锈蚀仓壁板。

　　在结构细节处理上，所有与粮食接触的内壁都做了圆弧过渡处理，不存在直角积料死角，避免长期运行过程中积料霉变污染后续批次的粮食，壁板的拼接缝都做了密封处理，避免雨水渗入仓内导致粮食受潮，观察窗采用耐高温的透明材质，可承受烘干段的高温热风温度，不会长期受热出现变形浑浊的问题，爬梯与仓壁的连接点采用可拆卸螺栓结构，后期维护更换时无需动火切割，降低粮库区域的作业安全风险。
