宝可梦主题精灵球造型摆件结构设计

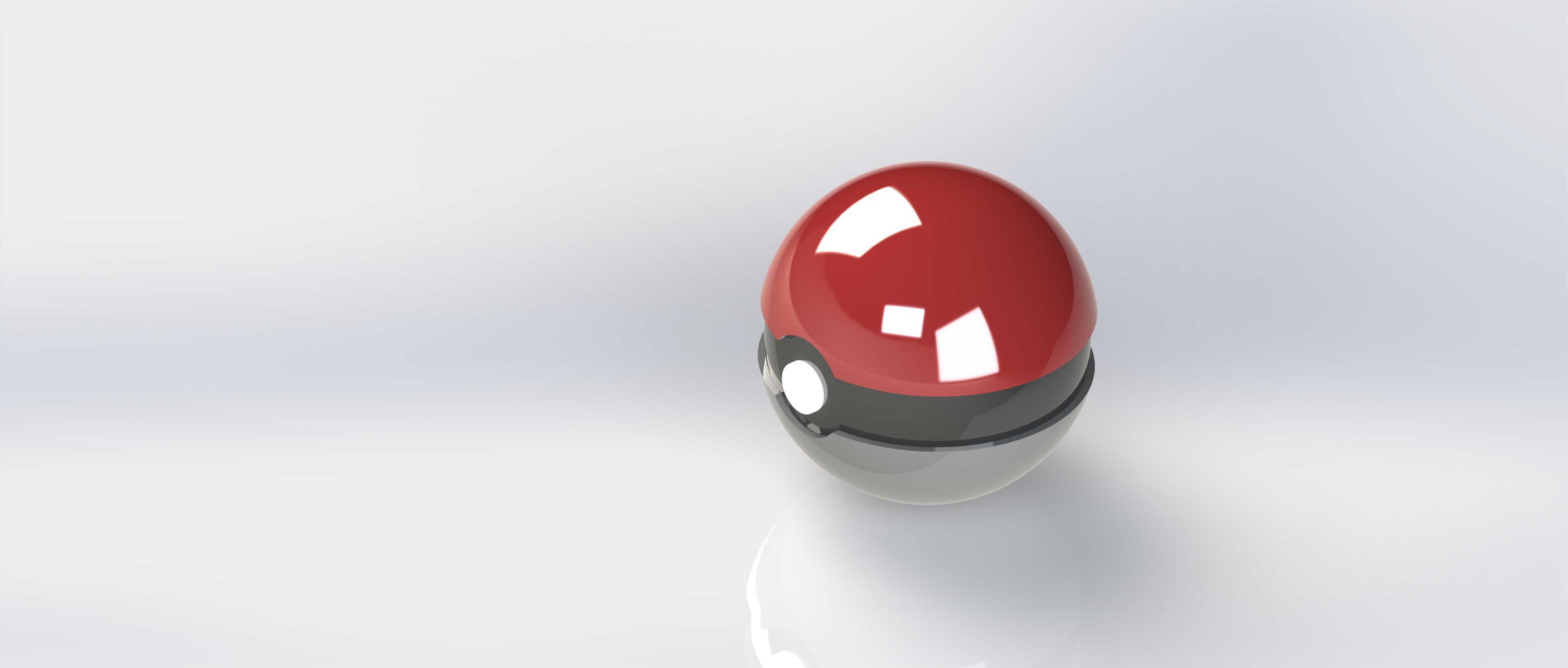

　　这款球形结构的设计原型取自宝可梦IP中的经典精灵球形象，在结构落地层面，首先考虑的是潮玩摆件、手办周边领域的实际使用场景，既可以作为桌面陈列的装饰件，也可通过内部预留的空腔结构拓展小型收纳功能，放置迷你徽章、备用键帽这类尺寸极小的随身小物件，适配二次元周边消费市场的实体产品开发需求。从结构拆分逻辑来看，整个球体采用上下半球分模的设计思路，上半部分为高光红色曲面壳体，下半部分为哑光银灰色底座，中间设置一圈黑色环形衔接带，衔接带正面预留圆形按键的安装位，按键采用白色半球形凸起结构，还原原作视觉特征的同时，也可作为上下壳体卡合的解锁触发结构，无需额外螺丝即可实现壳体的开合与锁止，降低后期装配的工序复杂度。

　　曲面建模阶段全程遵循G2连续的曲面顺滑标准，红色上半球的外表面曲率均匀过渡，没有突兀的棱线转折，保证后期做高光喷涂、真空镀膜表面处理时不会出现光影断层，黑色环形衔接带的宽度控制在整体球径的六分之一左右，既保证视觉上的比例协调，也预留足够的空间布置内部的卡接卡扣结构，避免卡扣位置过于靠近球心导致开合时卡滞。尺寸边界方面，整体球体的外径控制在70mm区间，属于单手握持的舒适尺寸，底部做了微小的平面切边处理，放置在桌面时不会出现滚动滑落的问题，无需额外配置底座即可稳定直立摆放，切边平面的平面度公差控制在0.1mm以内，保证放置时的贴合度，不会出现晃动感。内部空腔的有效直径预留55mm，足够容纳常规尺寸的迷你周边配件，

　　壳体的均匀壁厚设置为2mm，兼顾结构强度与轻量化需求，若采用ABS注塑工艺量产，该壁厚可以避免注塑过程中出现缩痕、缺胶的问题，同时也能降低材料消耗。按键结构的设计上，白色圆形按键与黑色环带之间预留0.2mm的装配间隙，按键下方设置小型复位弹片的安装位，按压行程控制在1.5mm，按压力度设置在15N左右，既保证按压时有清晰的反馈手感，也不会因为误触导致壳体意外脱开。上下半球的卡接结构采用周向均匀分布的3组弹性卡扣，卡扣的扣合量设置为0.8mm，开合寿命可以满足日常频繁开启收纳的使用需求，卡扣的导向面做15度的斜角处理，装配时可以自动导正，降低组装对位的难度。表面处理的适配性上，红色上半球的外表面预留抛光余量，

　　适合做高光UV喷涂或者电镀红的表面效果，黑色环带可做哑光晒纹处理，与上下部分的光泽度形成视觉层次，银色下半部分可做喷银或者金属漆处理，还原原作的金属质感，白色按键可采用本色ABS材料直接注塑，减少后续喷涂工序。在实际的手板验证阶段，该结构可以直接通过3D打印制作原型，拆分后的各个部件没有倒扣结构，打印时无需添加大量支撑，后期打磨处理的工作量较小，适合小批量定制生产的需求。针对陈列展示的使用场景，整个球体的重心经过调整，下半部分的壳体密度略高于上半部分，即使受到轻微的外力触碰，也能依靠自身重心回到直立状态，不会轻易倾倒。中间的黑色环带与上下半球的配合面采用止口结构定位，配合间隙控制在0.1mm，装配后不会出现明显的拼缝，保证外观的整体性，止口的深度设置为3mm，足够抵消注塑成型时的尺寸公差波动，避免出现装配错位的问题。如果需要拓展发光功能，也可以在内部空腔预留纽扣电池与LED灯的安装位，按键位置可以集成开关功能，按下按键即可触发内部灯光，提升产品的互动性，空腔内部的筋位可以根据功能需求灵活调整，不会破坏外部的整体曲面造型。
