工业布袋式深层干燥除尘装置结构设计

　　这套装置的三维结构设计，核心围绕谷物产后处理环节的烘干尾气除尘与物料干燥协同需求展开，在粮食仓储、粮油加工厂区的烘干工段应用场景中，这类设备直接对接烘干主机的排气端，既要完成烘干过程中裹挟的粮屑、粉尘的气固分离，避免含尘废气直排造成的厂区环境污染与物料损耗，也要配合干燥风路的流场设计，保障烘干热风的循环效率，降低整个烘干系统的风阻损耗。

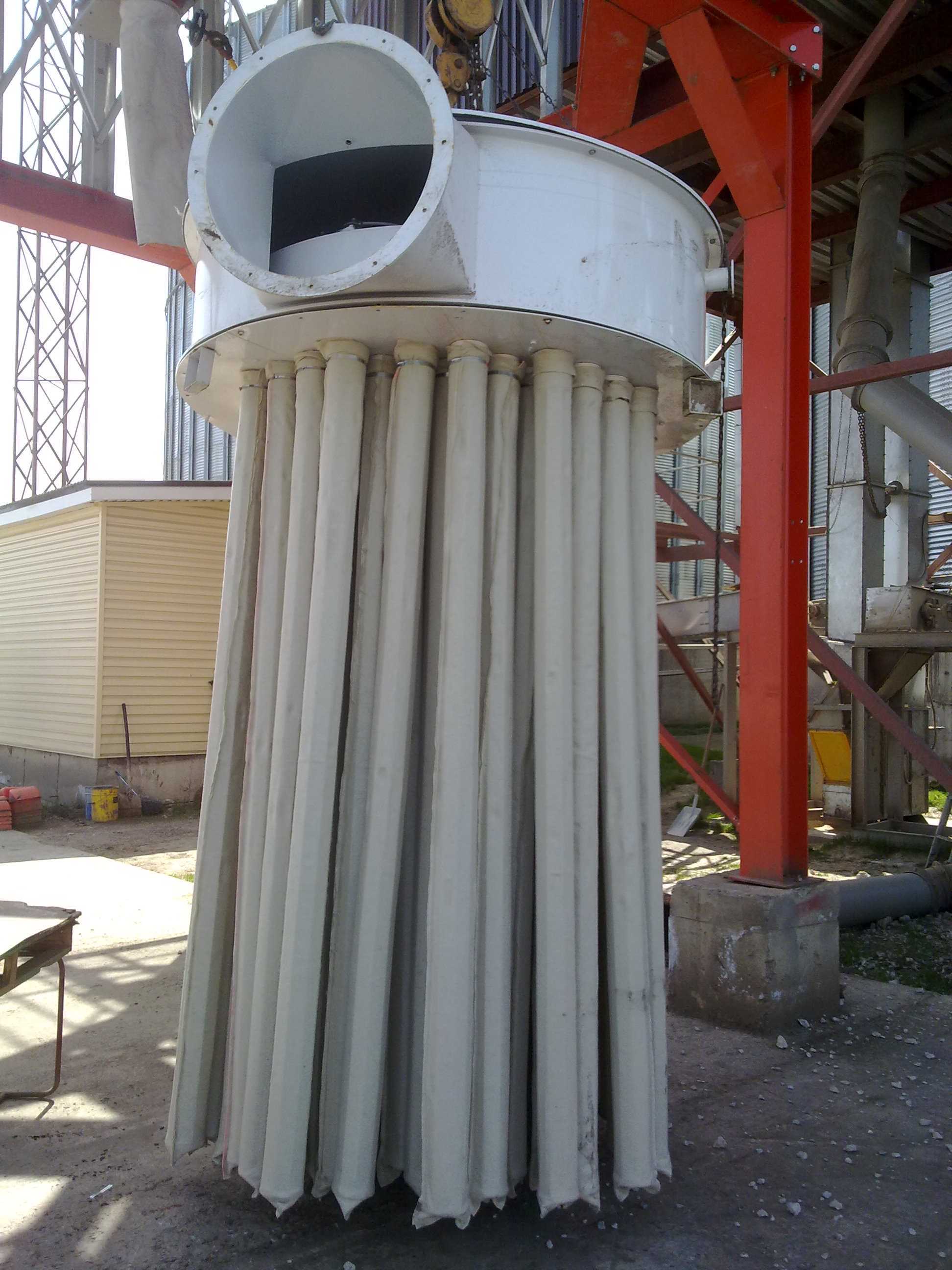

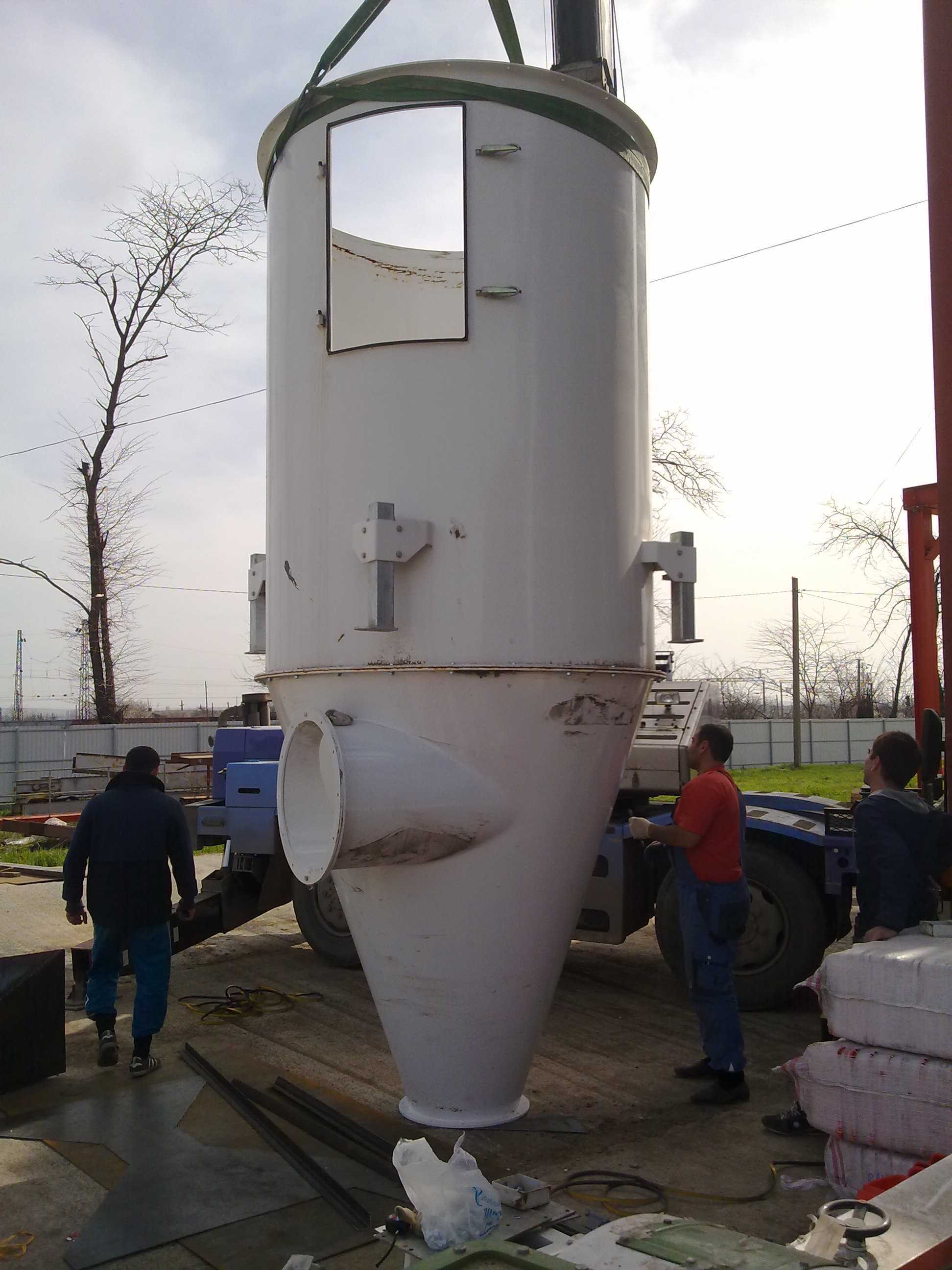

　　从实际用途来看，该装置并非单一功能的除尘单元，而是集成了干燥段尾气匀流、布袋过滤、净气排出的复合功能段，上部的圆形法兰接口直接对接烘干设备的出风管道，法兰端面预留的螺栓孔位按照通用通风管道的公称通径匹配设计，安装时可直接与同规格的风管法兰对接，无需额外制作变径接头，减少现场安装的焊接工作量。上部的圆形集气室采用锥段过渡结构，这种设计并非随意选型，而是考虑到含尘气流进入集气室后，锥段结构能够让气流速度逐步降低，避免高速气流直接冲刷布袋造成滤袋的局部磨损，延长滤袋的使用寿命。

　　下部悬挂的多条圆柱形滤袋，沿集气室底部的花板孔位均匀排布，花板的孔位间距经过流场仿真校核，既保证单位过滤面积的最大化，又避免相邻滤袋在气流扰动下发生相互摩擦碰撞，滤袋的长度根据现场安装的竖向空间边界设定，滤袋底部距离地面预留足够的检修空间，方便操作人员定期检查滤袋的破损情况、更换老化滤袋。滤袋采用上端卡接、下端自然垂吊的安装方式，卡接结构与花板孔位采用密封圈密封，避免未经过滤的含尘气流从缝隙处短路进入净气室，保障过滤效率。

　　设备两侧预留的检修操作空间，在三维建模时已经按照厂区设备安装的安全规范留足边界，侧面的红色支撑钢架采用型钢焊接结构，立柱的选型根据整套设备的满载重量（含滤袋附着粉尘重量、设备本体自重）做了强度校核，横梁与集气室的连接采用螺栓紧固，方便设备的运输拆分与现场组装，支撑脚的底板预留地脚螺栓孔，可直接与混凝土基础的预埋螺栓对接固定，抵御厂区室外作业时的风载与设备运行的振动载荷。

　　从设计思路上，这套装置没有采用常规方箱式除尘的结构，而是选用圆形筒体的集气室结构，一方面是因为圆形结构的承压能力更强，在烘干系统的负压风路工况下，不容易发生结构变形，另一方面圆形结构的气流分布更均匀，不存在方箱结构的边角涡流区，能够减少粉尘在设备内部的积灰死角，降低日常清理的工作量。滤袋的排布采用环形阵列方式，相比行列式排布，环形阵列能够让进入每个滤袋的气流流量更均衡，避免局部滤袋过滤风速过高造成的透尘问题。

　　在安装边界的尺寸设定上，整套设备的外接法兰中心高度匹配主流谷物烘干设备的出风口高度，现场安装时不需要额外架设过高的风管支架，设备的整体外径控制在常规厂区设备通道的通行宽度以内，方便设备进场运输时不需要拆除厂区的现有通道护栏。滤袋的更换操作高度设置在成人站立可及的范围，不需要额外搭设登高平台即可完成日常的滤袋检修作业，降低运维的操作难度与安全风险。

　　风路设计上，含尘气流从上部侧向接口进入集气室后，沿集气室的环形空间向下扩散，透过滤袋的净气从滤袋内部向上汇入净气腔后排出，被滤袋拦截的粉尘在重力作用下自然下落，可配套下部的灰斗收集后统一处理，这种内滤式的结构设计，让粉尘直接落在滤袋外表面，停机清灰时粉尘能够直接下落，不会积存在滤袋内部造成清灰不彻底的问题。整套结构的所有连接法兰、支撑构件的尺寸都做了参数化建模，设计人员可根据不同处理风量的需求，直接调整滤袋数量、集气室直径参数快速衍生出不同规格的系列化设备，不需要重新从零开始搭建模型，大幅提升同类型设备的设计效率。
