三板式离合器板圆帽注塑模具结构设计

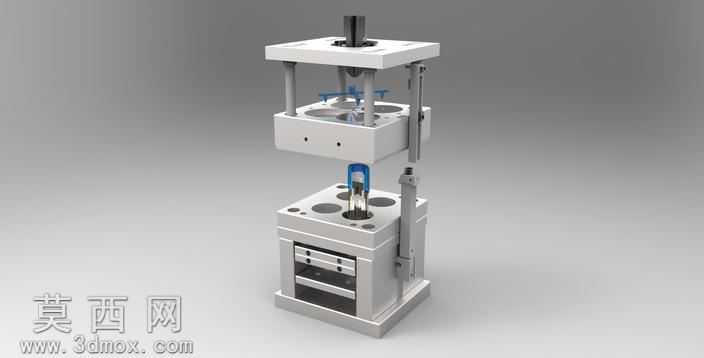

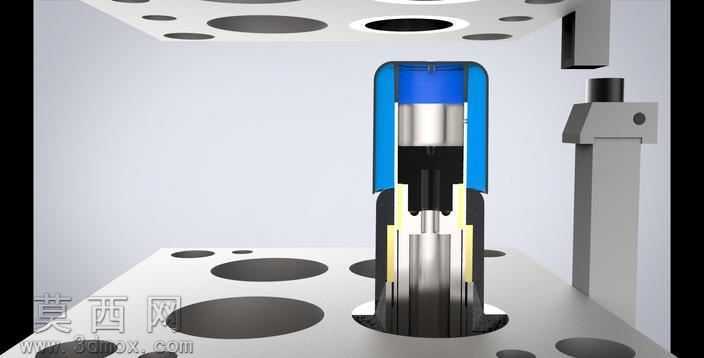

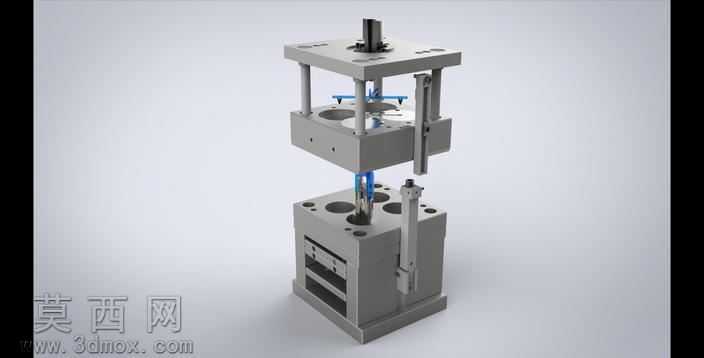

本套三维模型为三板式注塑模具，针对离合器板圆帽类塑料制件的成型需求完成全参数化建模设计，整体建模过程严格遵循注塑模具的设计规范与实际生产装配逻辑，完整还原了三板模的典型结构特征。建模阶段首先依据制件的外形尺寸、壁厚分布与成型精度要求，完成分型面的合理选取，将模具划分为定模座板、流道板、定模板、动模板、动模座板等核心层叠结构，各板件之间的导向定位结构采用导柱导套配合设计，建模时精准控制导柱的配合公差与安装位置，保证模具开合模过程中的运动同轴度，避免出现卡滞、错位等生产问题。浇注系统采用点浇口设计，适配三板模的流道脱模需求，主流道、分流道的截面尺寸与流道转角均做圆弧过渡处理，建模时还原了流道的抛光面特征，保证塑料熔体充模时的流动顺畅性，减少熔体流动阻力与压力损失。成型零部件部分，针对离合器板圆帽的内腔与外形特征，分别设计整体式型腔与组合式型芯，型芯部分集成了制件的倒扣脱模相关结构，建模时清晰呈现了型芯与模板的装配定位关系，保证成型后制件的尺寸精度与外观质量。脱模机构采用顶针板驱动的顶出结构，建模时还原了顶针的排布位置、复位杆的安装结构以及支撑柱的受力布局，顶针排布避开制件的外观面与配合面，避免顶出痕迹影响制件品质，复位杆保证合模时脱模机构精准回位。冷却系统设计为随形布局的循环水路，水路通道围绕型腔与型芯的成型区域均匀分布，建模时标注了水路的密封槽结构与堵头安装位置，保证成型过程中模具温度均匀可控，缩短制件冷却周期，提升成型效率。渲染阶段采用金属材质模拟模具各板件的钢材质感，对导柱、导套等运动配合部件做金属光泽的差异化处理，清晰区分不同功能的模具零件，场景采用柔和的工业展示打光，突出模具的层叠结构与装配关系，直观呈现三板模在开模过程中流道凝料与制件自动分离的结构优势。整套模型的结构设计兼顾了生产实用性与结构合理性，各零部件之间的装配关系清晰无干涉，完整展现了三板式注塑模具针对小型精密塑料制件的成型设计思路，可作为同类注塑模具结构设计的参考方案，也可用于注塑模具结构教学的演示案例，帮助理解三板模的工作原理与结构组成。
