大型塔式谷物干燥仓储处理设备结构

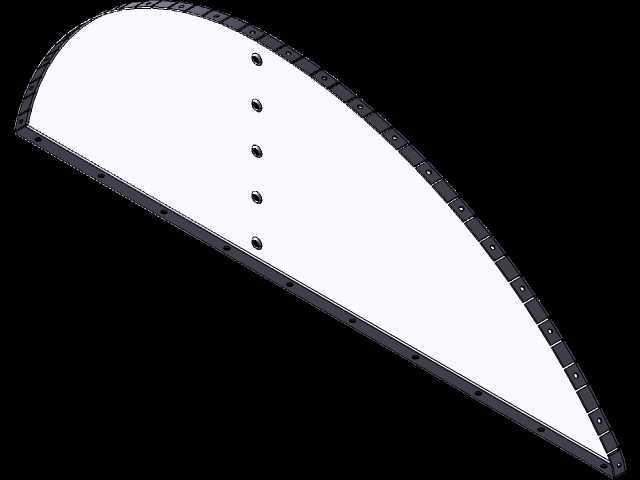

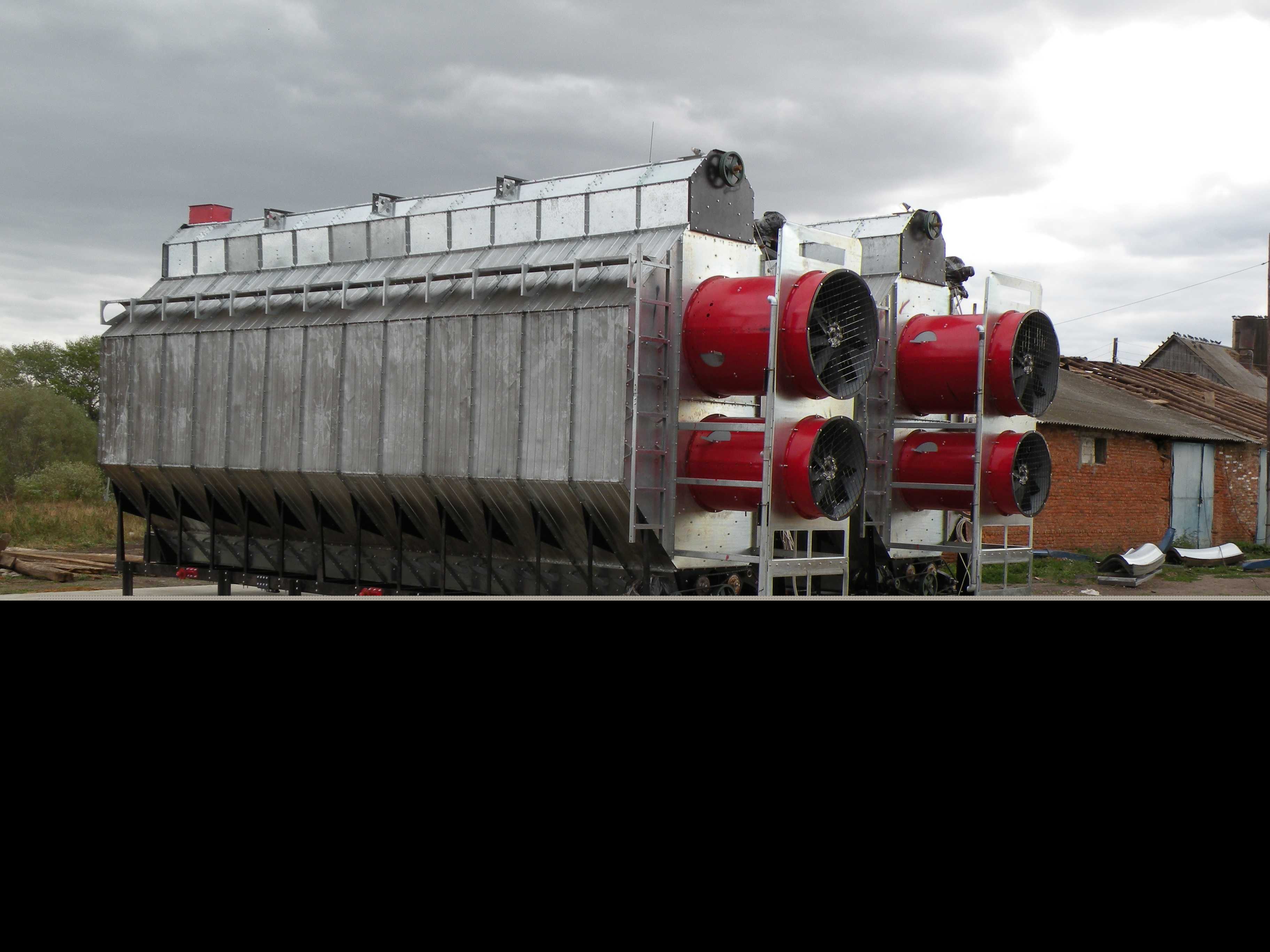

　　这套设备主要面向规模化粮食收储、粮油加工、农垦产区的产后处理环节，在东北、华北的大型粮库、国营农场、粮食加工企业的厂区内，这类设备是秋粮收储季的核心处理单元，承担刚收获高水分原粮的降水干燥作业，避免粮食因含水率过高出现霉变、发芽损耗，保障入仓储粮的水分指标符合国标要求。不同于小型移动式谷物烘干设备，这套塔式干燥设备采用仓体一体化设计，上部为锥顶储料缓苏段，下部集成多段干燥层与冷却段，整体采用立式钢结构布局，能够适配大宗粮食的连续化处理需求，单批次处理量可覆盖千吨级原粮作业，适合玉米、小麦、水稻等多种谷物的干燥作业。从结构设计逻辑来看，设备上部的多边形锥顶采用桁架式钢结构支撑，屋面采用波纹压型钢板铺设，既能够降低顶部结构自重，

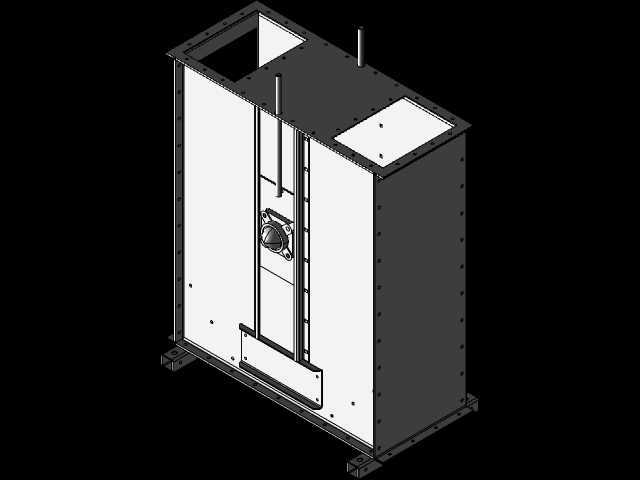

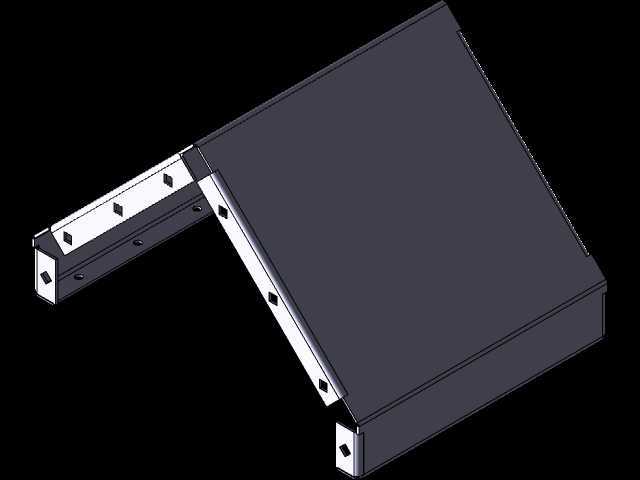

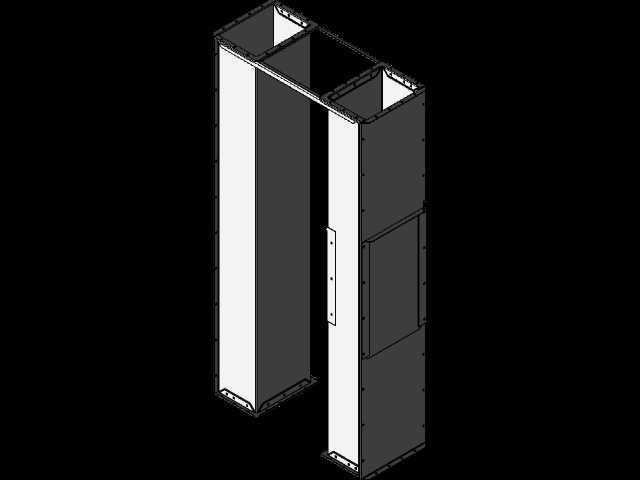

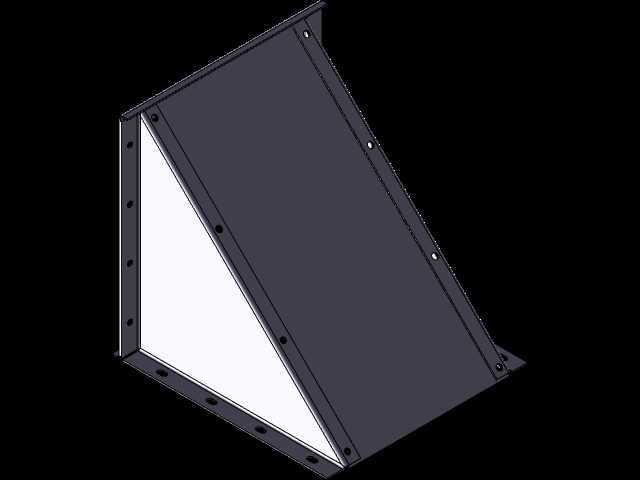

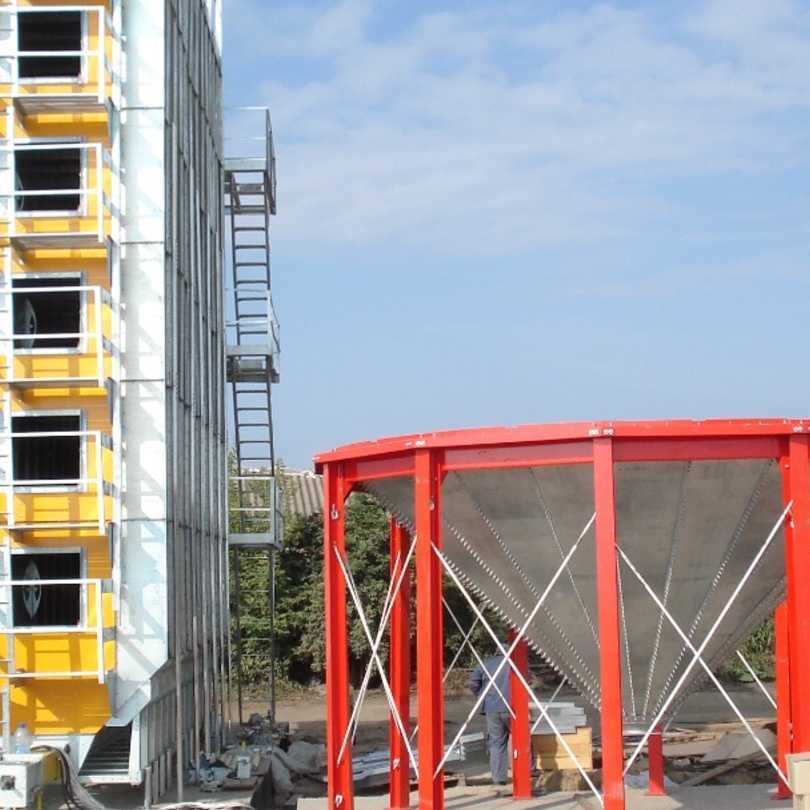

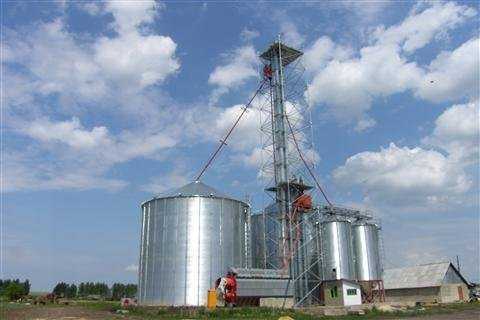

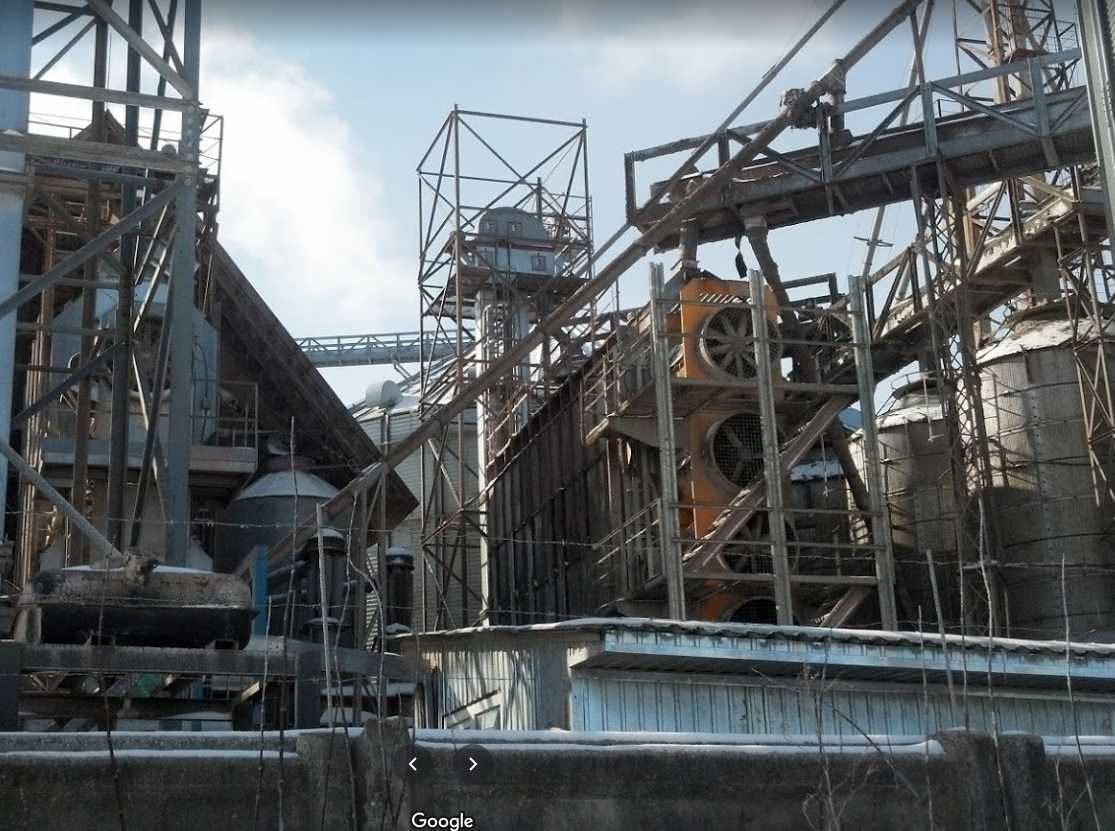

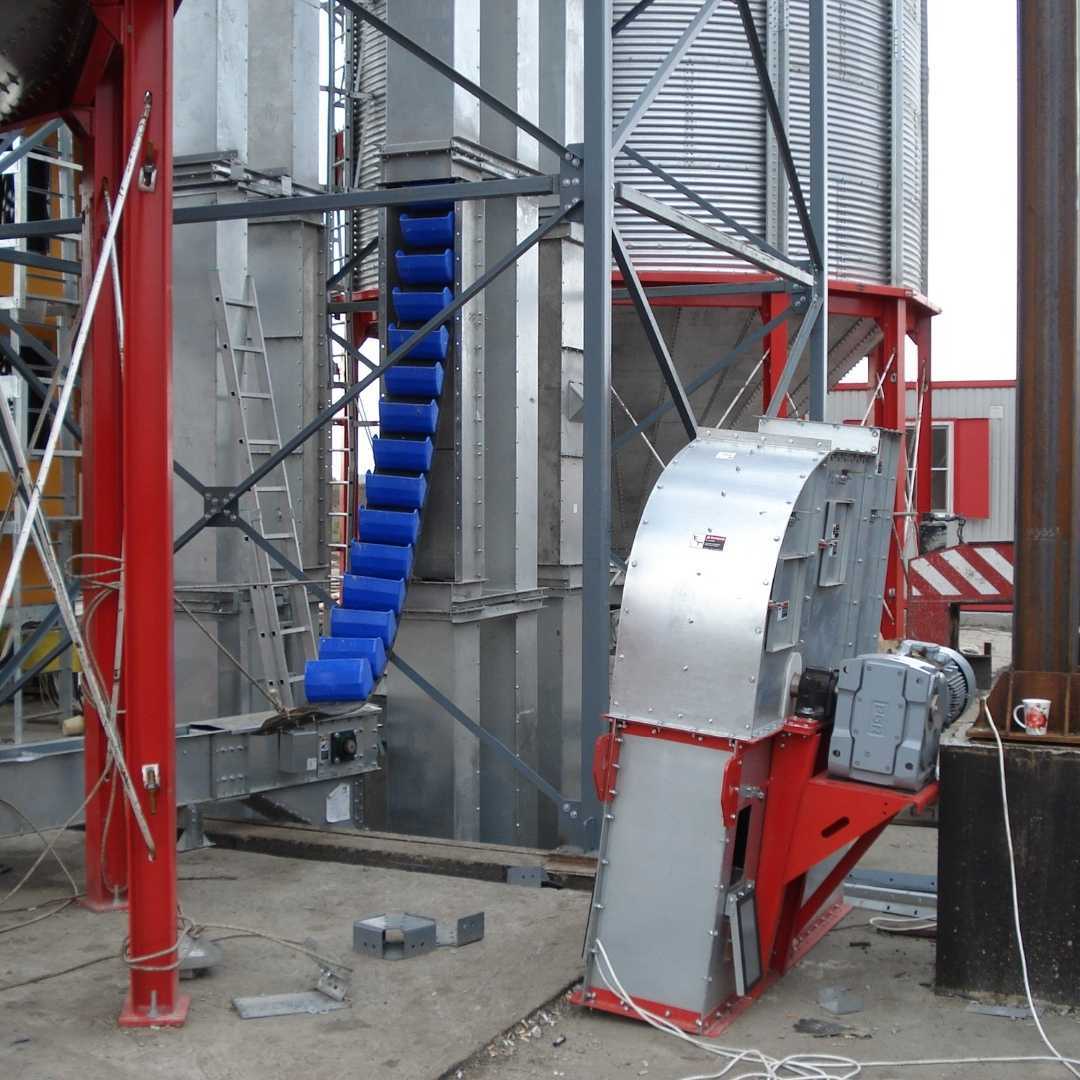

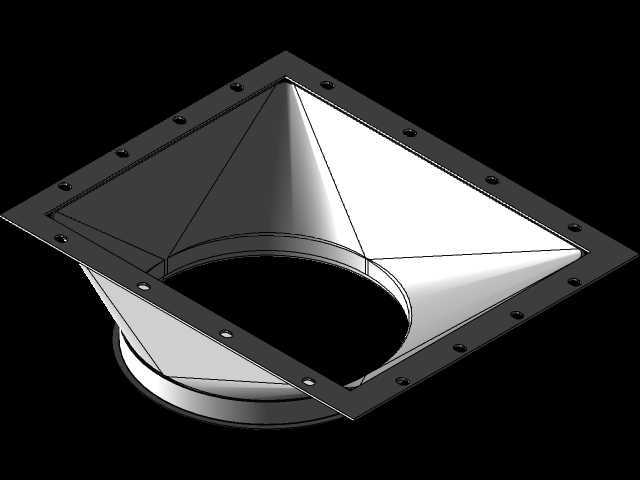

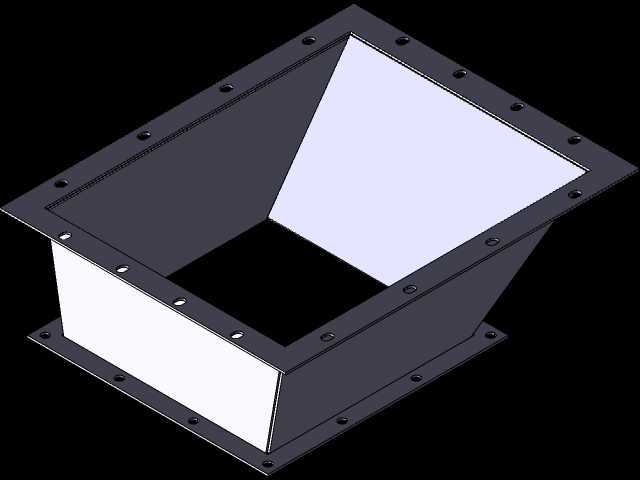

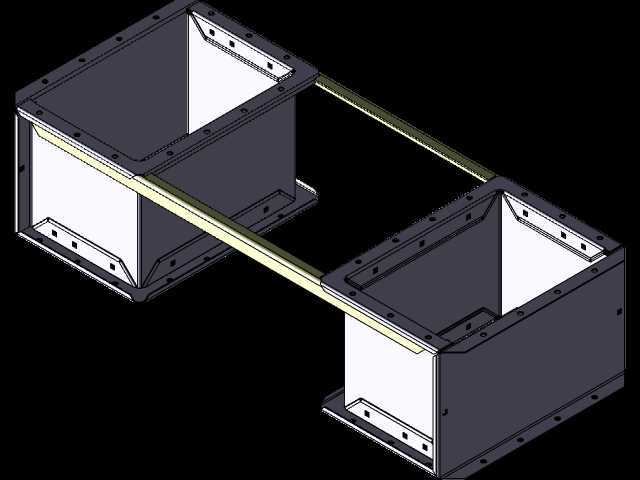

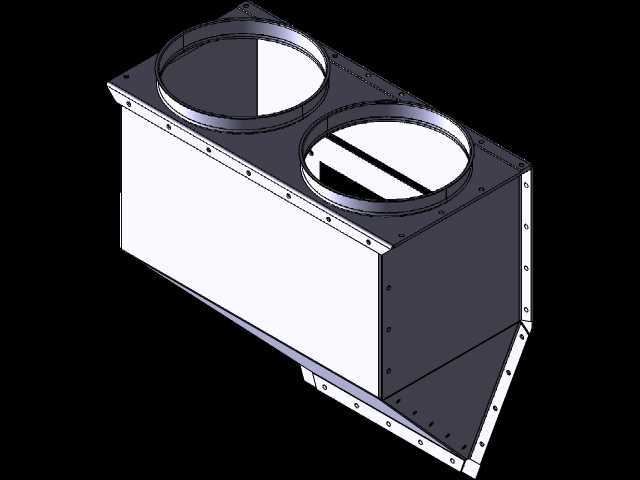

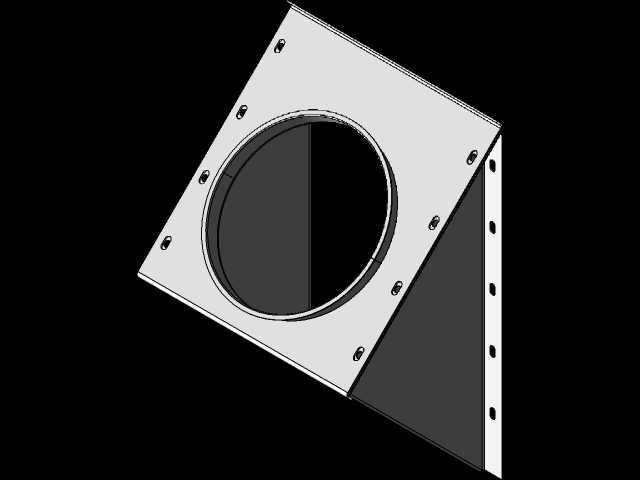

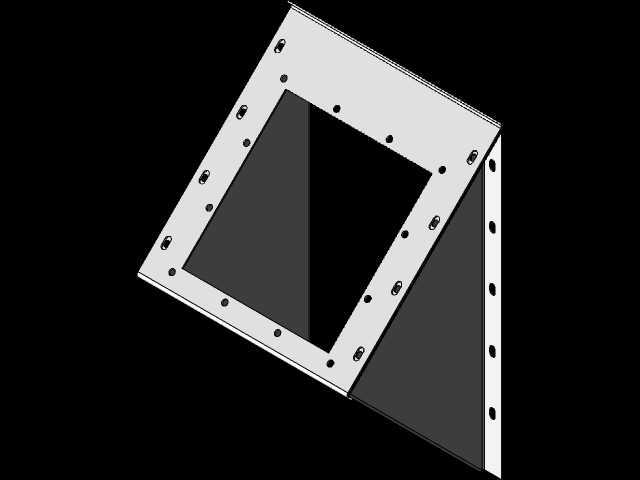

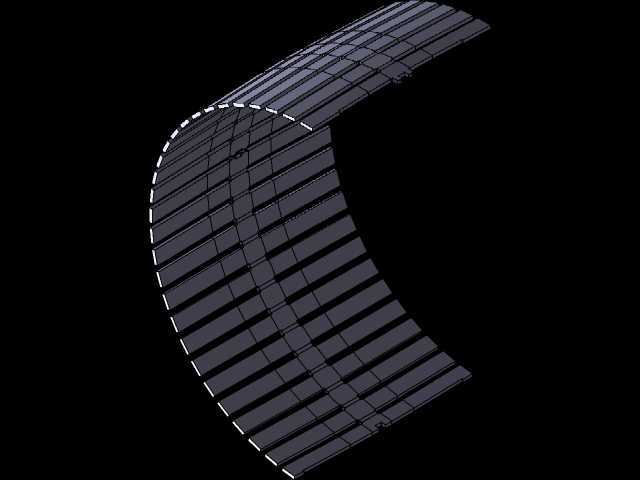

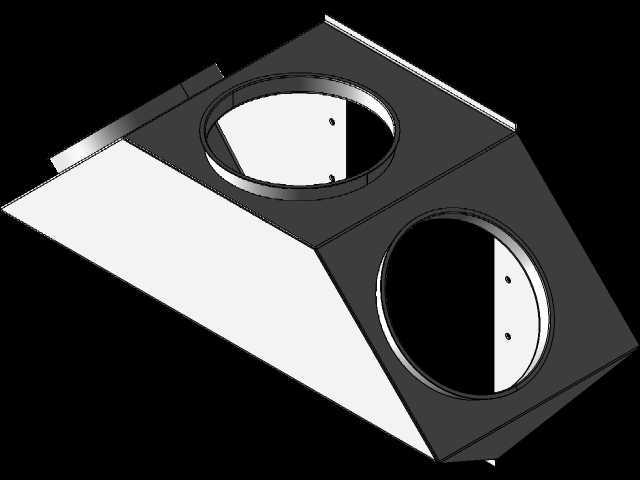

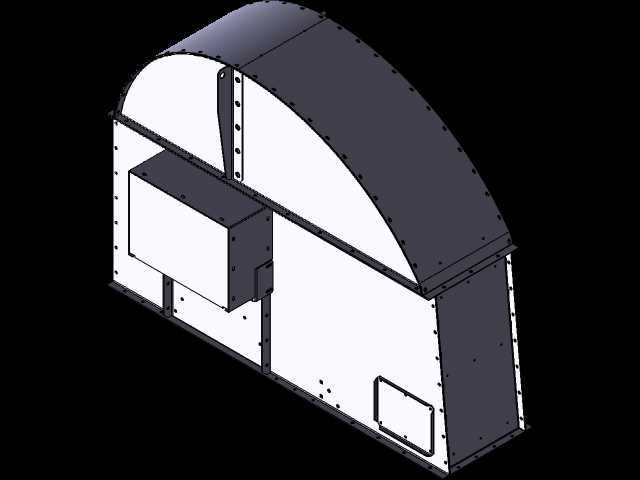

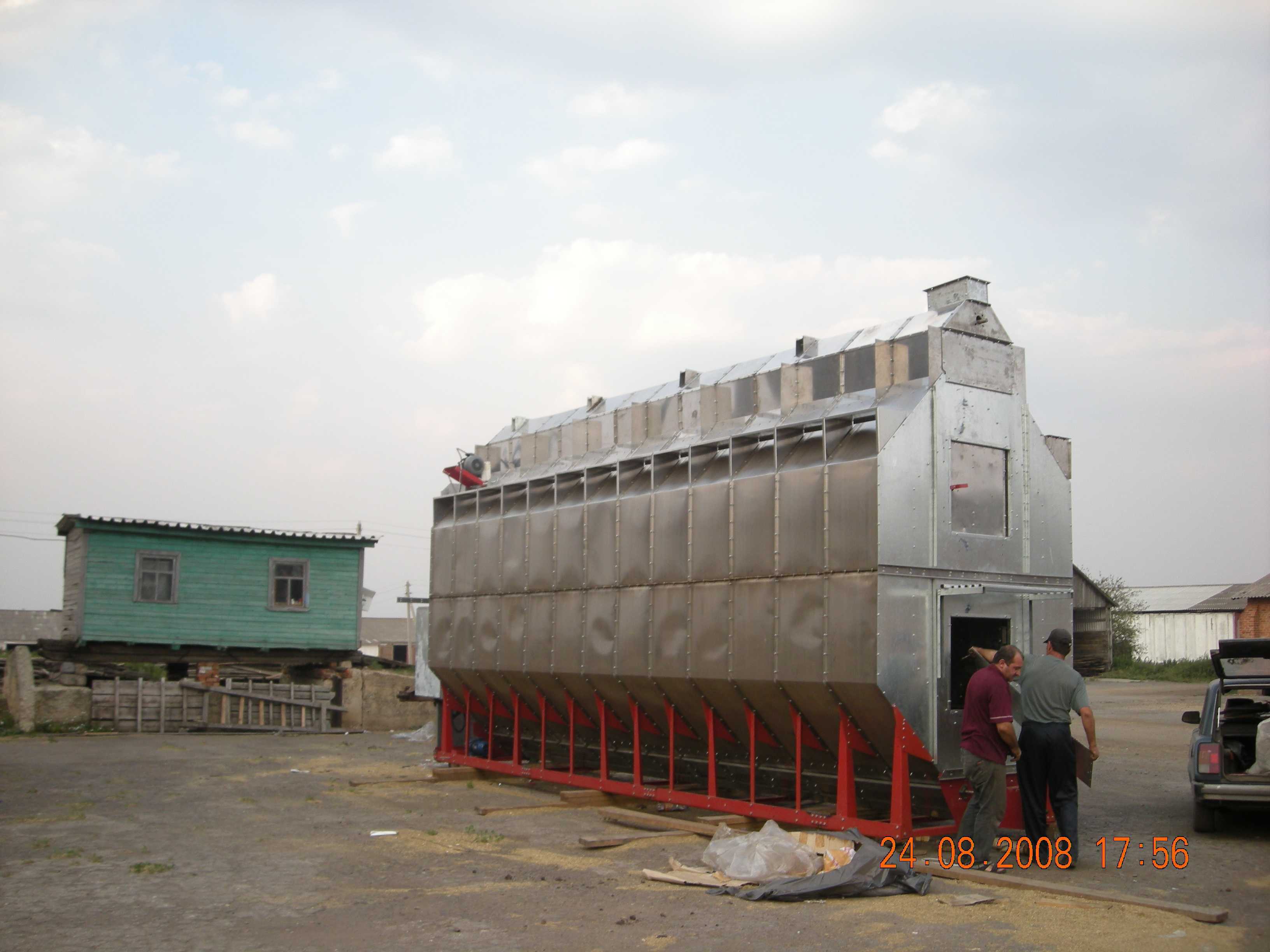

　　又可以实现雨雪天气的自然排水，避免顶部积水渗入粮层影响干燥效果；锥顶预留的排气通道能够将干燥过程中蒸发出的湿热空气及时排出，避免仓内结露导致粮食返潮。仓体主体采用立式圆筒加侧面附楼的布局，主仓体为粮食流经的核心通道，内部交错布置角状盒通风道，热风从侧面的热风炉单元送入风道后，横向穿过粮层带走粮食中的水分，再经由另一侧的排风通道排出，这种错流通风的结构设计能够保证粮层各区域的通风均匀性，避免出现局部干燥过度或者降水不足的问题。侧面突出的橙色单元为设备的进出料与检修通道，集成了斗式提升机的出料接口、人员检修爬梯、观察窗等结构，设备运行时，经过初清筛去除杂质的原粮通过斗式提升机送入顶部进料口，依靠自重自上而下缓慢流动，依次经过预热段、

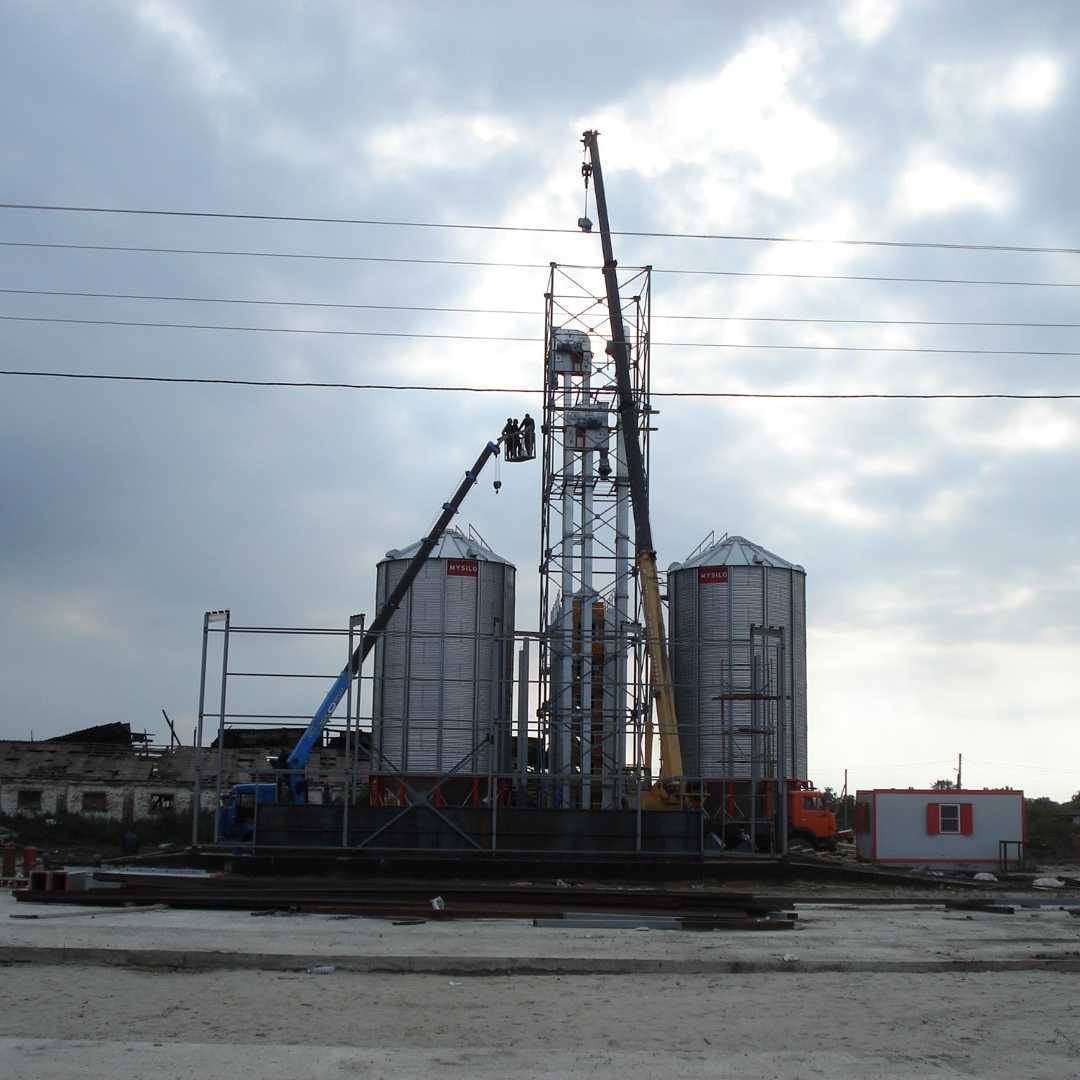

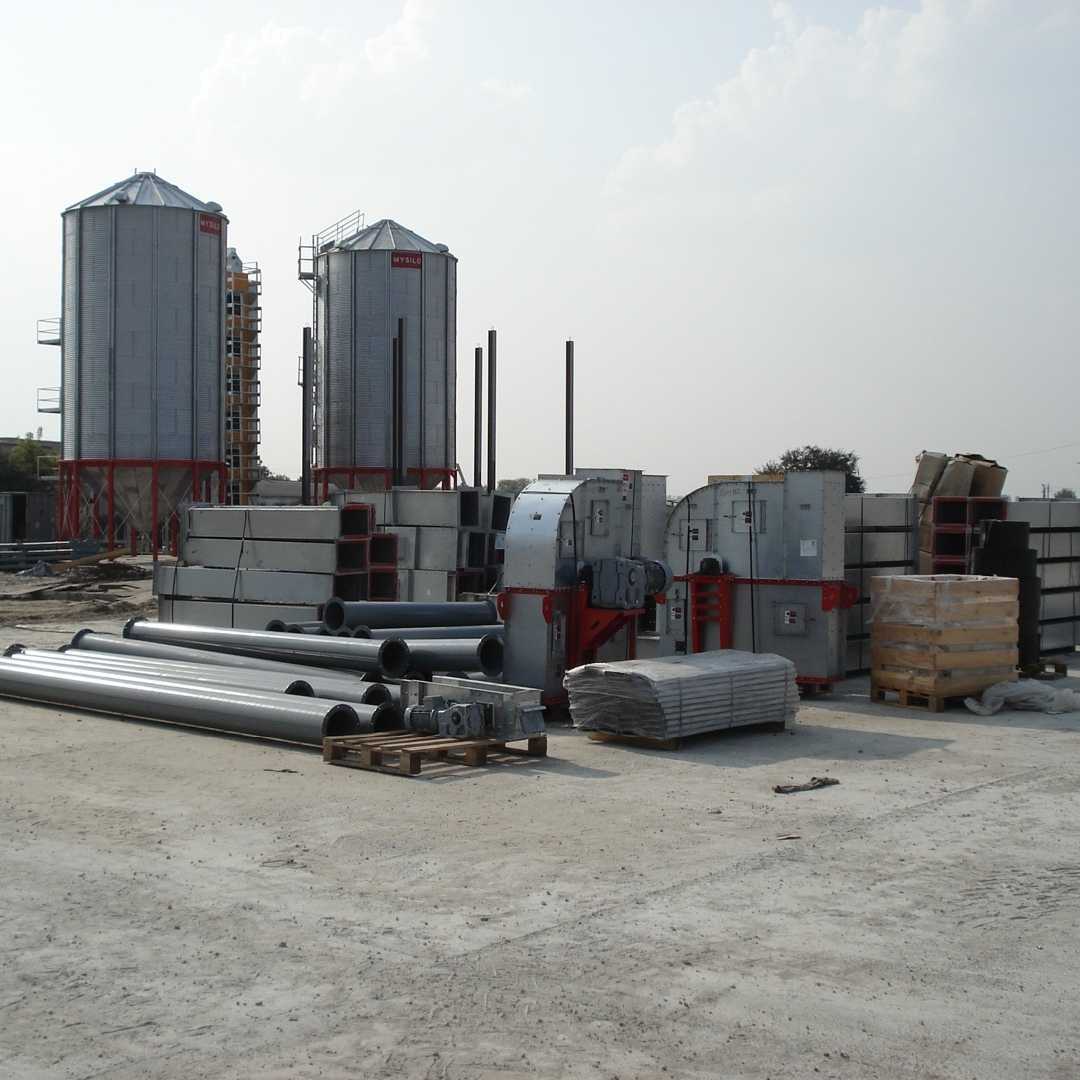

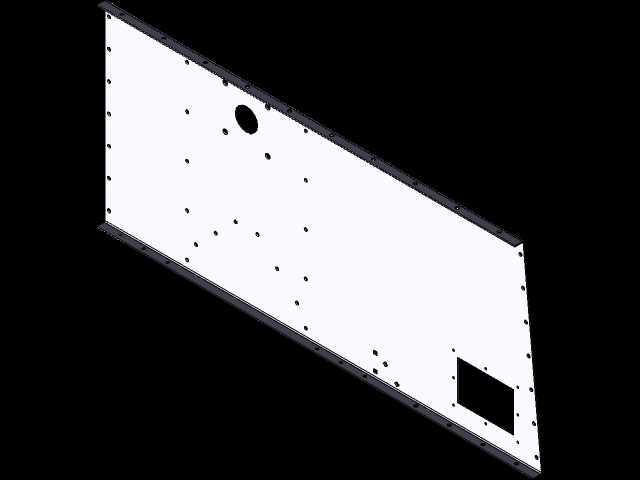

　　多段干燥段、缓苏段、冷却段，最终从底部的排料机构匀速排出，整个过程可以根据原粮的初始含水率、环境温湿度调整各段的热风温度与排粮速度，保证干燥后的粮食品质，避免出现爆腰、焦粒等损伤。在安装边界方面，这类设备需要布置在厂区地势较高、通风条件良好的区域，设备基础需要采用钢筋混凝土整板基础，承载主仓体满载粮食后的总重量，基础周边需要预留足够的检修通道与物料输送空间，侧面需要配套布置热风炉、风机、除尘设备、输送设备的安装位置，设备顶部需要高出周边建筑一定高度，保证排气顺畅，同时需要设置防雷接地装置，避免雷雨天气的安全隐患。设备的外部走台与护栏采用模块化钢结构设计，沿仓体高度方向分层布置，方便运维人员定期检查内部风道的堵塞情况、更换易损密封件，

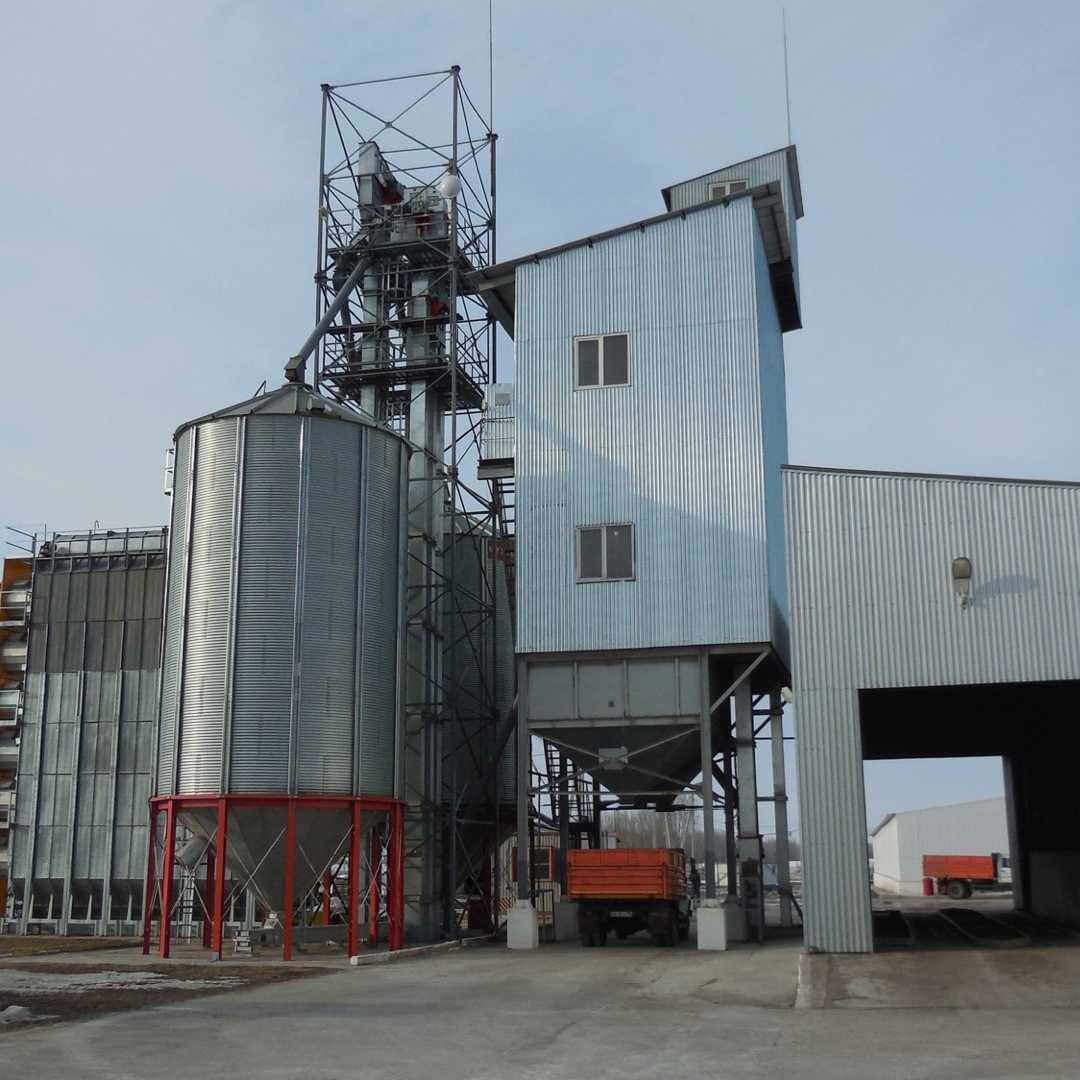

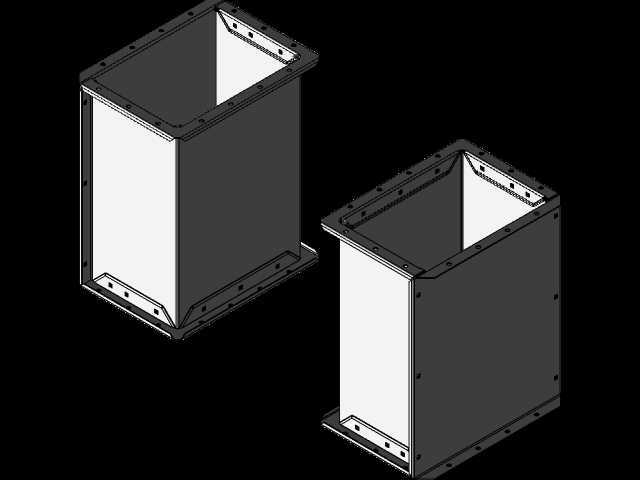

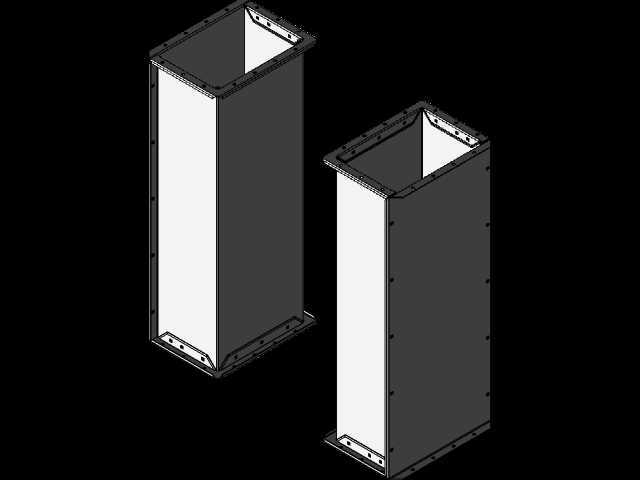

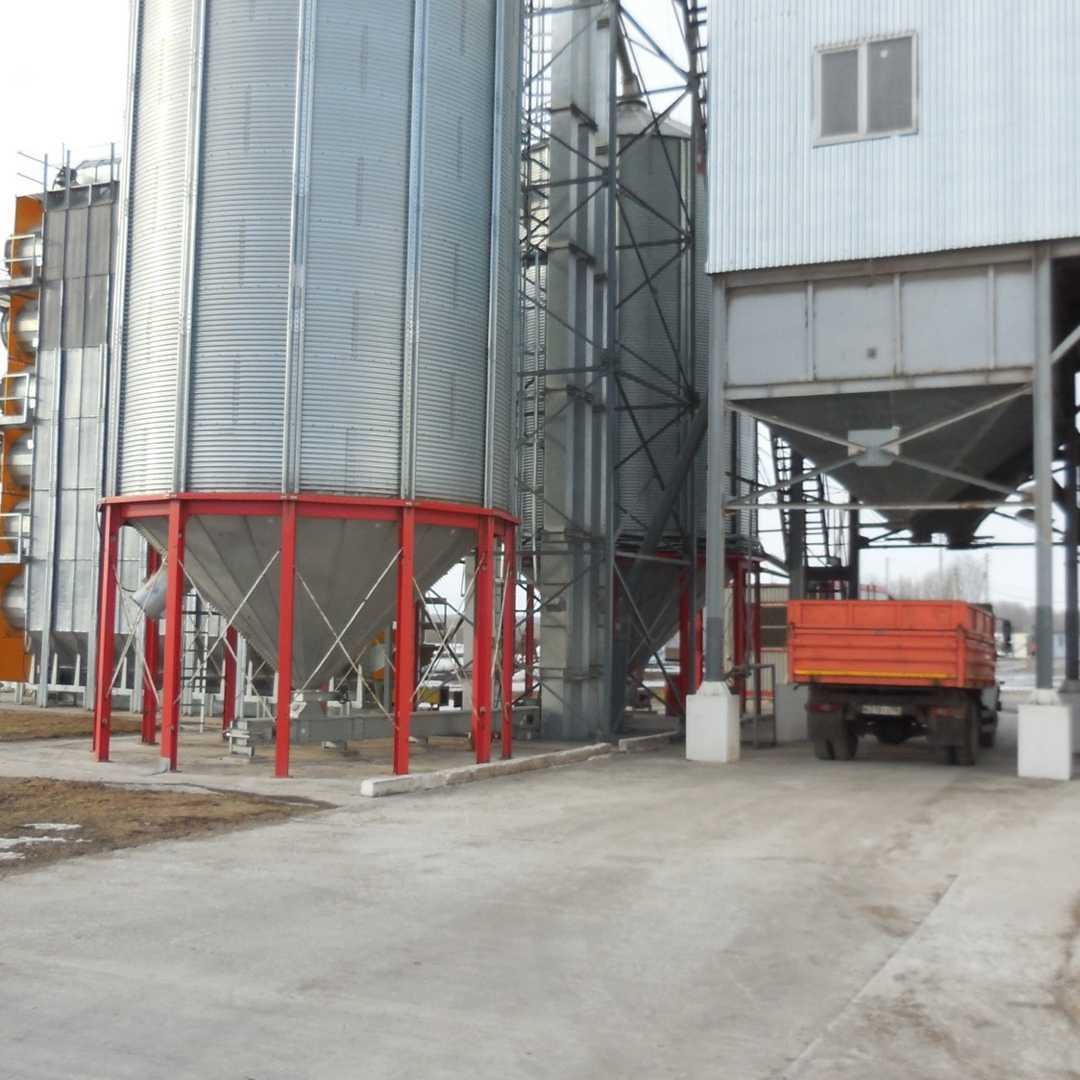

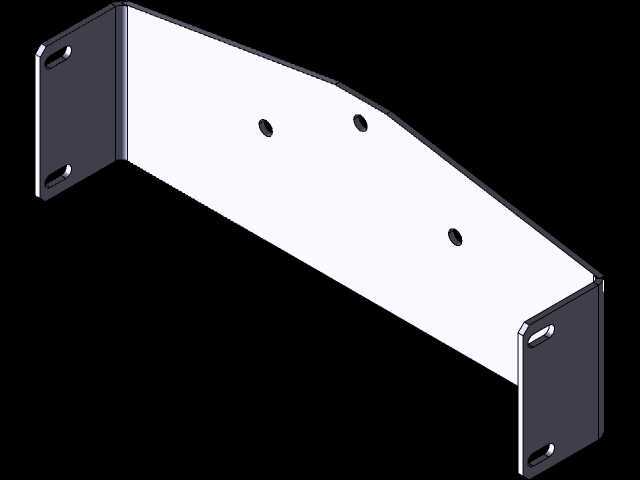

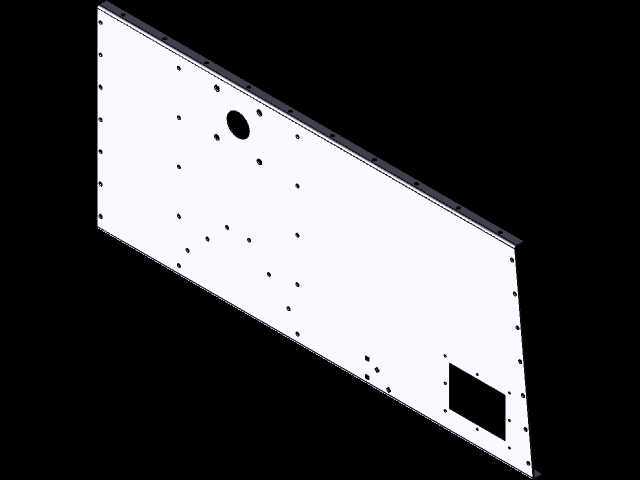

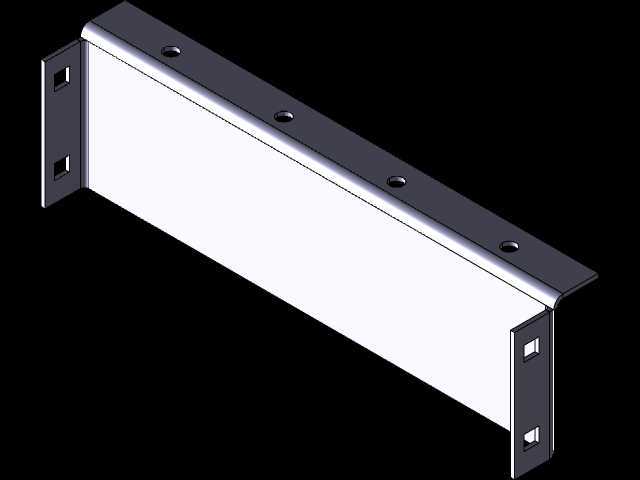

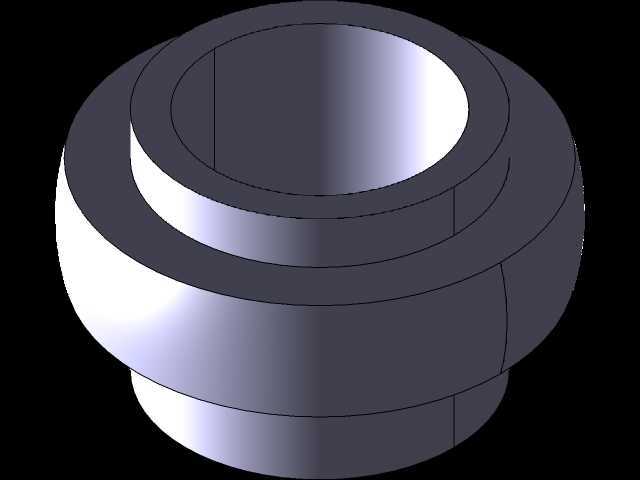

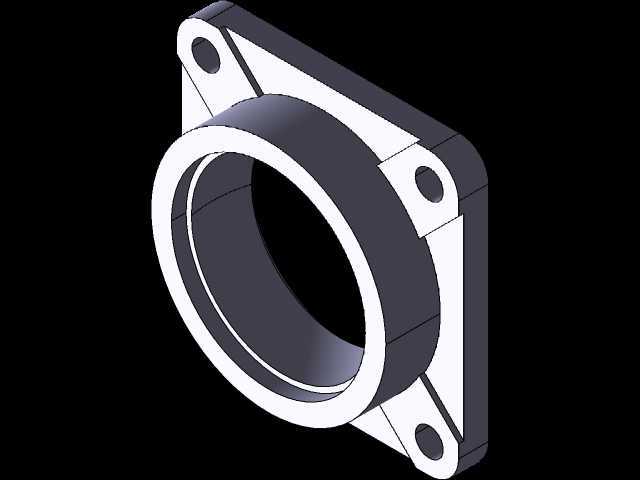

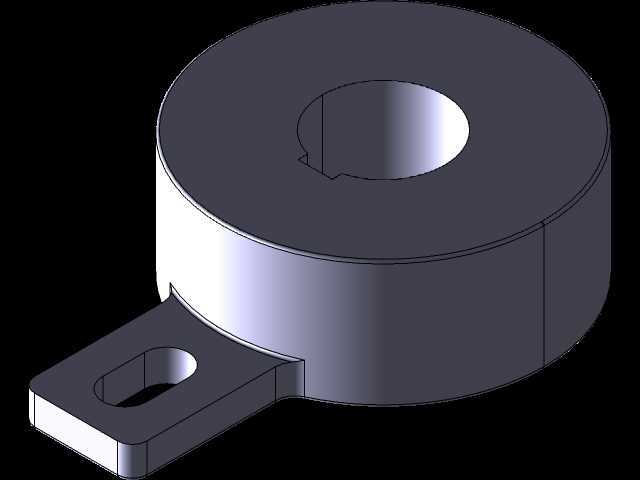

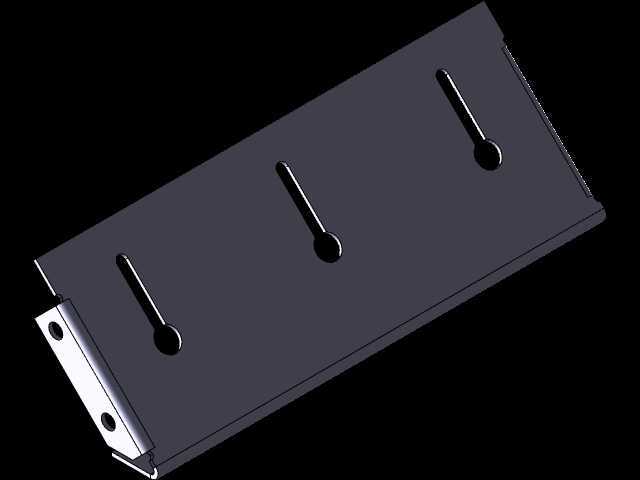

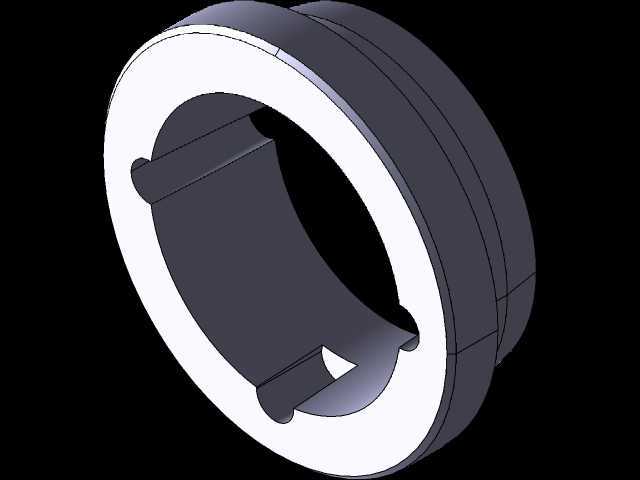

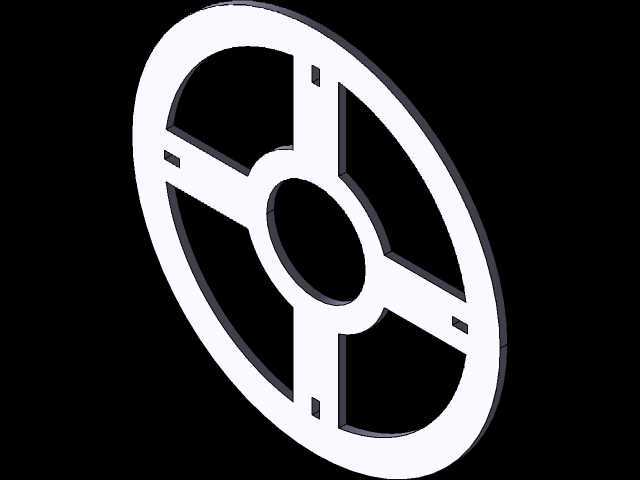

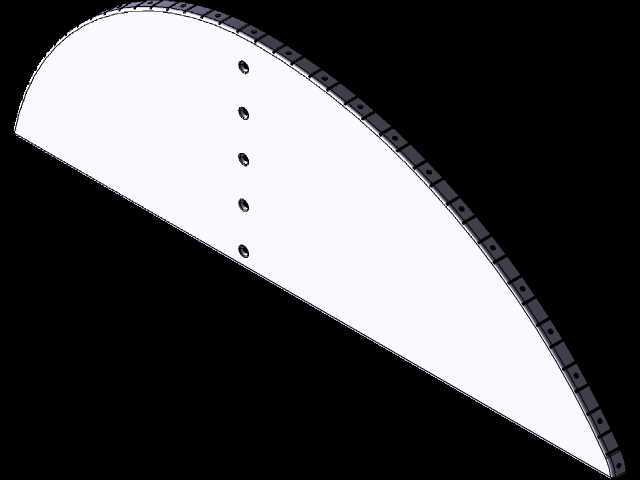

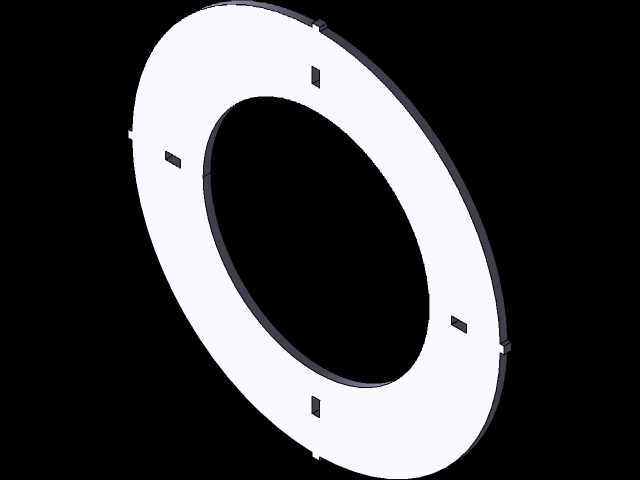

　　侧面的橙色检修单元采用外挂式设计，不占用主仓体的内部储粮空间，同时能够隔绝外部环境对提升机运行的影响，即使在雨雪天气也能保证设备的连续运行。从三维建模的角度来看，这套设备的结构拆分需要重点关注主仓体的分层装配逻辑，角状盒的排布规律、锥顶桁架的节点连接方式、外挂检修单元与主仓体的连接接口都是建模过程中需要精准还原的部分，尤其是内部通风道的排布角度、间距直接影响干燥过程的气流组织，建模时需要严格按照实际设备的通风参数确定结构尺寸，避免出现风道干涉、通风阻力过大的问题。设备底部的排料机构采用叶轮式匀速排料结构，能够保证整个仓体截面的粮流速度均匀，避免出现局部粮流过快导致的干燥不均问题，排料机构的传动端需要预留减速电机的安装位置，与外部的输送设备实现连锁控制，根据干燥后的粮食含水率自动调整排料速度。在实际应用场景中，这类设备通常与粮食清理筛、皮带输送机、斗式提升机、筒仓群组成完整的粮食处理生产线，刚收获的粮食经过初清去除秸秆、瘪粒、尘土等杂质后送入干燥设备，降水达标后直接通过输送设备送入储粮仓，整个流程可以实现全自动化连续作业，大幅降低粮食产后处理的人工成本，减少晾晒环节的场地占用与天气影响，尤其适合规模化种植区域的粮食收储作业。
