规模化粮食仓储干燥储料成套设施结构设计

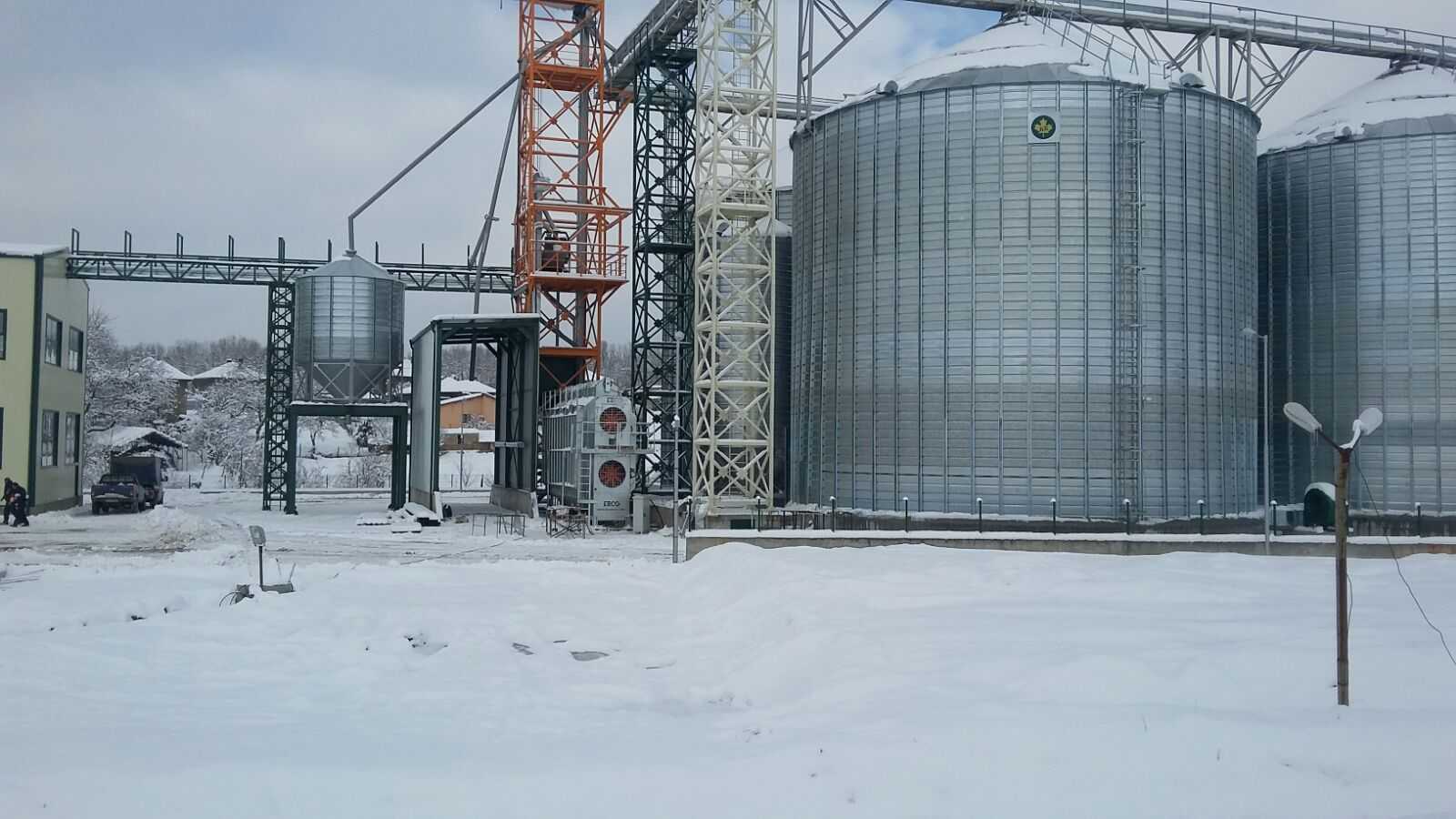

　　这套成套设施的核心应用场景集中在北方规模化粮食收储节点、大型农垦产区的产后处理工段，承担新收谷物入仓前的水分调控、长期仓储的品质维持功能，区别于小型移动式烘干设备，该类固定安装的设施匹配千吨级以上的粮食周转需求，适配玉米、小麦、水稻等多种主粮的收储作业，在冬季积雪覆盖的北方产区，整套设施的外部结构需要耐受低温冻胀、积雪荷载的长期作用，因此外围支撑钢结构、仓体壁板的连接节点都做了加强设计。从设备实际用途来看，整套系统衔接粮食收卸、输送、烘干、仓储多个工段，高耸的立式筒仓承担长期储料功能，侧边搭配的烘干单元负责将新收获的高水分谷物降至安全仓储水分阈值，避免谷物在储存过程中出现发热霉变、发芽变质的问题，不同高度的输送栈桥负责在烘干单元、

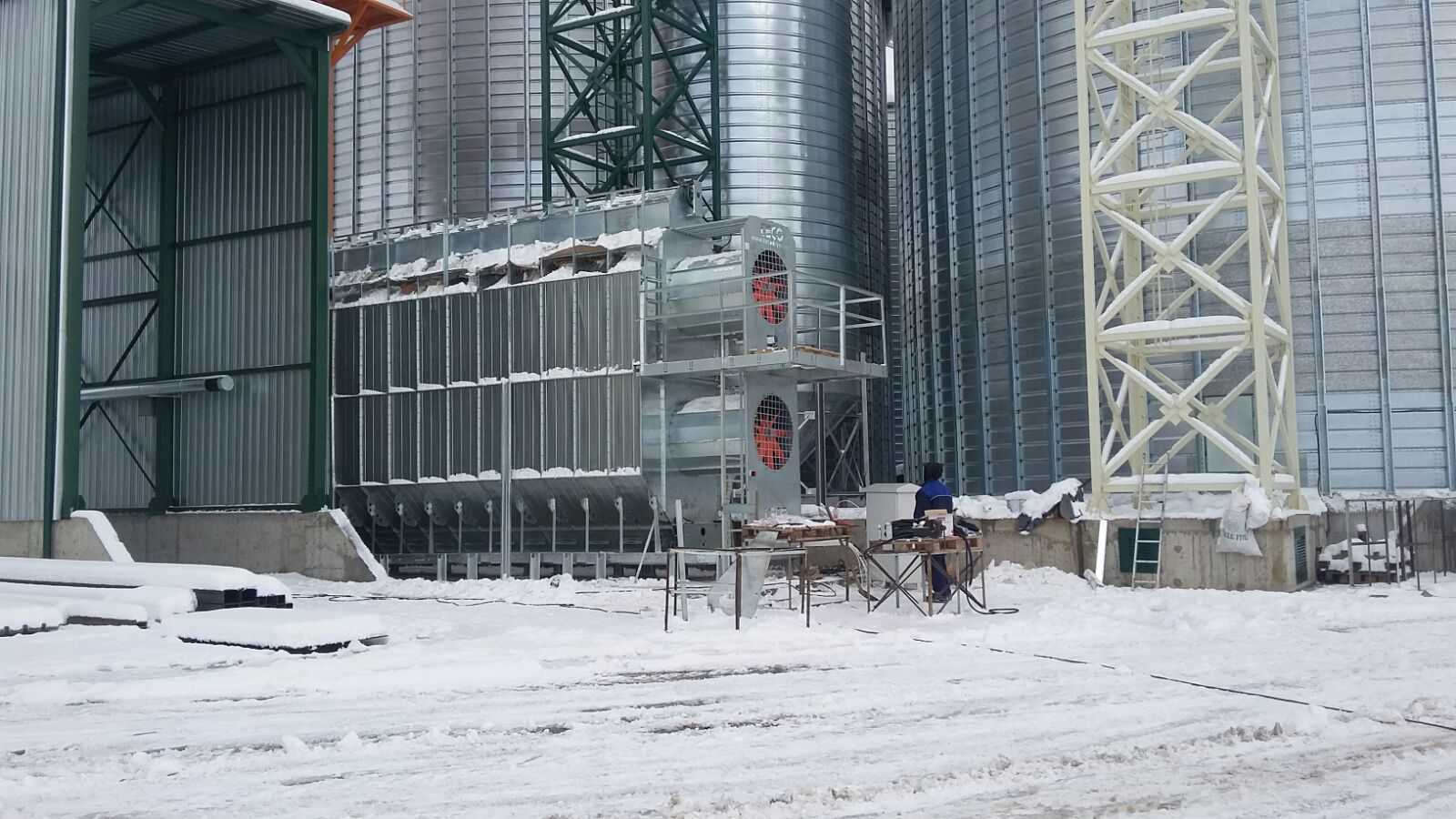

　　储料仓、进出料工位之间完成物料转运，省去了多次装卸转运的人工成本，整套设施的物料流向依靠重力与输送设备配合完成，减少了物料转运过程中的破碎率。从功能特性来看，立式筒仓采用波纹镀锌钢板拼接成型，壁板的波纹结构在降低板材自重的同时提升了环向刚度，能够承受内部粮堆的侧压力，仓顶设置的通风、除尘组件可以平衡仓内外气压，避免进料过程中粉尘外溢，同时在储粮过程中配合内部通风道完成粮堆的温湿度调控；侧边的烘干塔采用错流通风结构，热风与谷物在塔内形成逆向流动，保证谷物受热均匀，避免局部过热导致的粮食品质下降，配套的提升结构负责将待烘干谷物提升至烘干塔顶部，依靠重力逐层下落完成烘干流程，烘干后的谷物直接通过密闭输送栈桥送入储料仓存储，

　　整个流程处于密闭状态，减少外界杂质混入与粮食损耗。设计过程中首先需要核算单仓的储料容量，根据粮堆的自然休止角、容重参数计算仓壁的受力分布，筒仓下部的锥斗出料段角度需要大于对应谷物的自然休止角，避免出现物料架桥、出料不畅的问题，锥斗部位加装的振动破拱装置可以在出料堵塞时辅助破拱，保证出料连续稳定；外部支撑钢结构采用桁架式结构，在减少钢材用量的同时提升整体抗风、抗震性能，不同高度的检修平台、爬梯按照安全规范设置防护栏杆，满足日常设备巡检、维护的作业空间需求；输送栈桥的倾角根据输送物料的摩擦系数设定，避免输送过程中物料出现下滑回退的问题，栈桥两侧设置的巡检通道宽度满足单人携带工具通行的需求。安装边界方面，整套设施需要选址在地势较高、

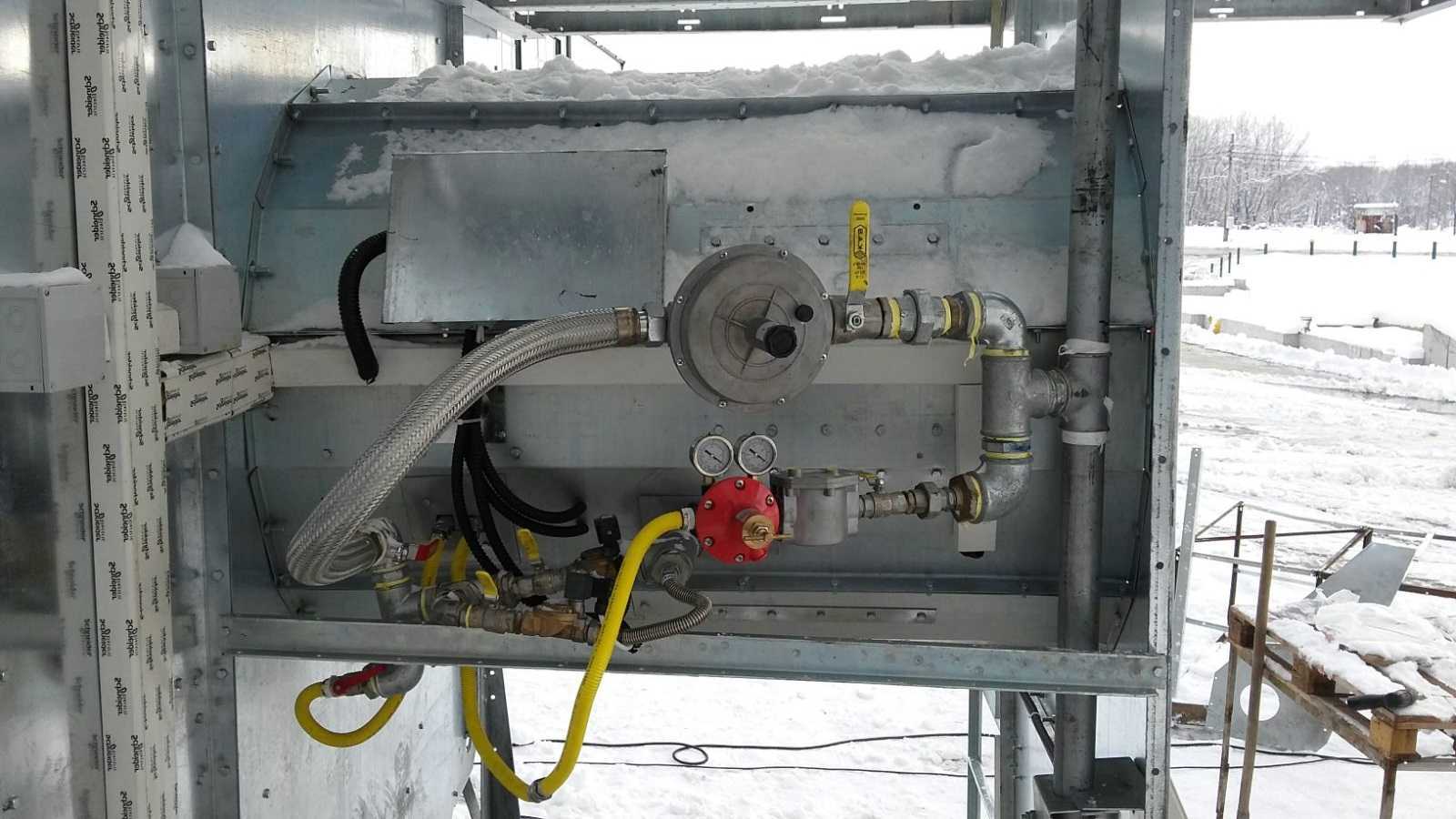

　　排水通畅的地块，避免雨季积水浸泡仓体基础，基础施工需要根据当地冻土层深度设置基础埋深，防止冬季冻胀导致仓体倾斜，仓体之间的间距满足消防通道的通行要求，同时预留足够的设备检修、粮食装卸车辆回转空间；烘干单元的热风炉配套排烟、除尘装置需要与仓体保持足够的安全距离，避免明火风险波及储粮区域，整套设施的供电、控制线路采用桥架敷设，避开物料输送的运动部件区域，防止长期运行过程中线路被磨损破坏。在北方冬季低温环境下，烘干单元的外露管路需要做保温处理，避免停机状态下管路内的残留水分结冰堵塞，影响后续开机作业，仓顶的检修通道做防滑处理，适配冬季积雪结冰工况下的巡检作业安全需求。
