多品类农产品连续式谷物干燥设备结构

　　在粮油加工与特色农产品产后处理环节，干燥工序是决定原料存储周期、后续加工品质的核心节点，这套多品类适配的谷物干燥设备，正是针对分散式种植产区、中小型加工合作社的多物料处理需求开发，打破了传统干燥设备仅能处理单一种类谷物的局限。从现场装配的结构来看，设备主体采用模块化镀锌钢板拼接成立式干燥仓体，仓壁板材选用1.5mm厚热镀锌压型板，折边处做了双层咬合密封处理，既避免干燥过程中热量外泄，也能抵御粮食烘干过程中析出的水汽、微酸物质对仓壁的腐蚀，仓体分段式的结构设计，让运输环节可以将整仓拆分为2.2m宽的标准板块，适配普通货运车辆的装载边界，现场安装时无需大型吊装设备，仅需配套移动脚手架即可完成拼接组装，单台设备的安装占地边界控制在8m×6m范围内，仓体总高度根据处理量不同可调整为12m至18m区间，适配不同规模加工点的场地条件。

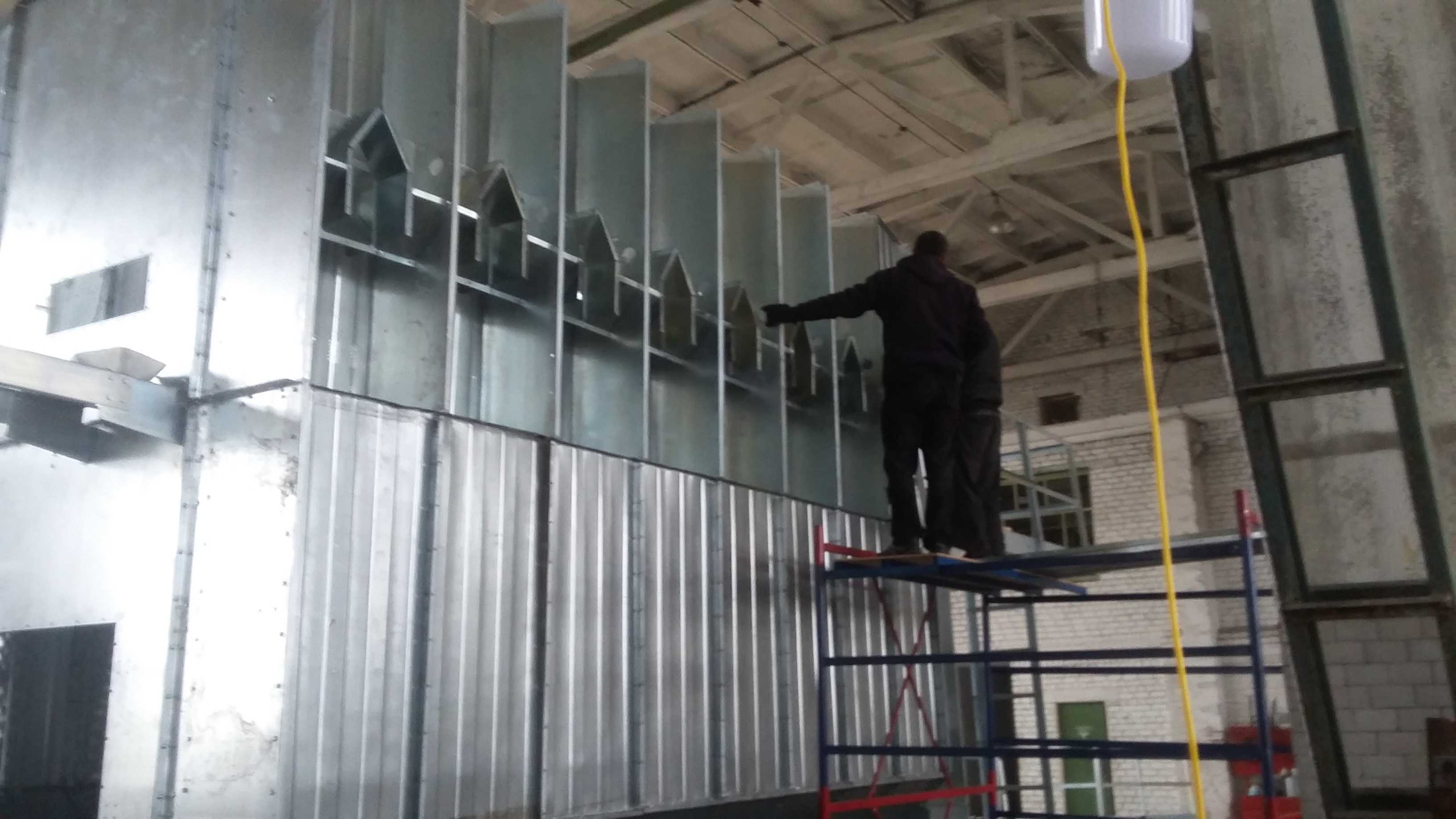

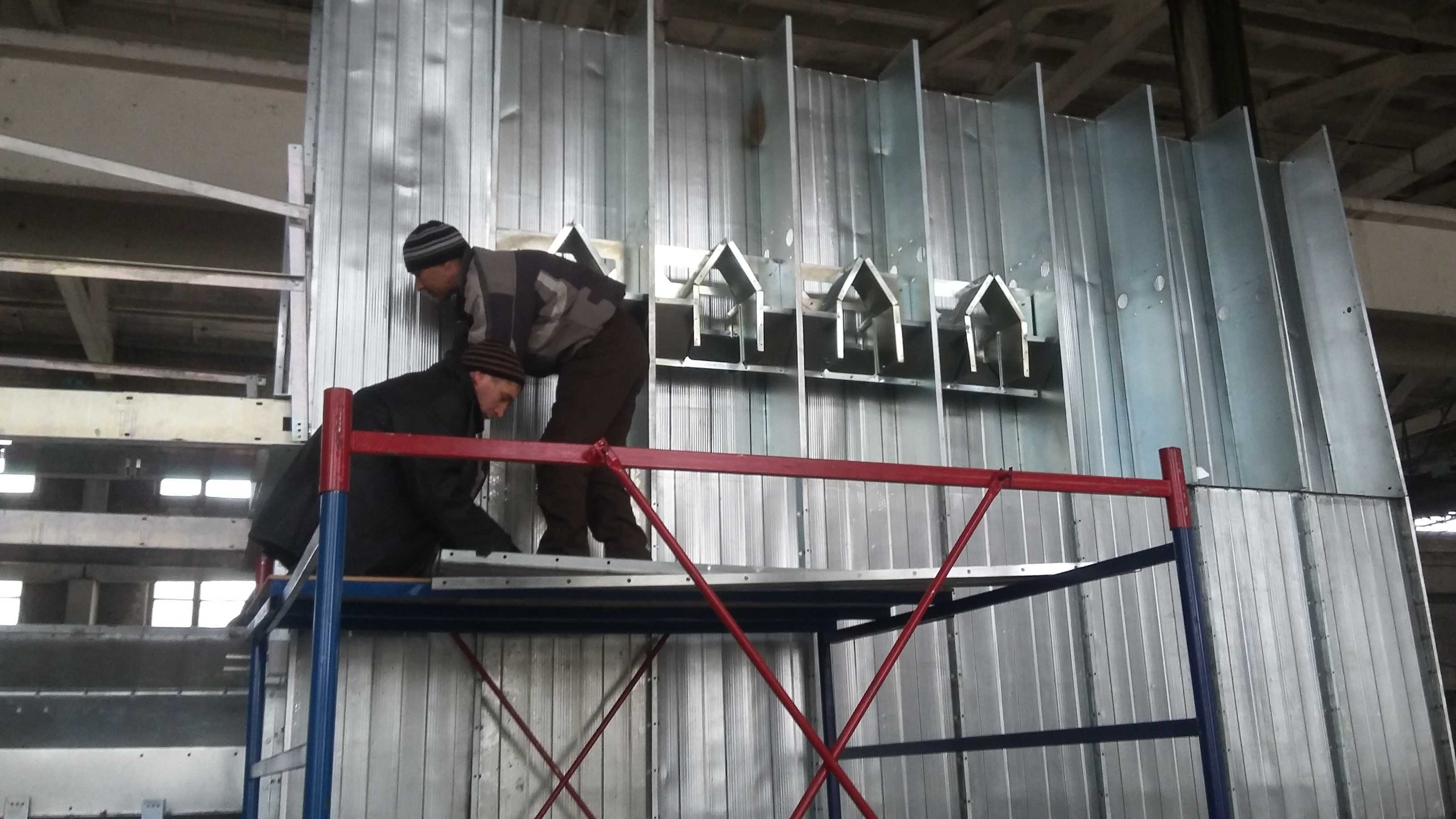

　　设备的核心干燥段设计了多层错流角状盒结构，也就是现场安装时工人正在校准的三角状导料通风构件，这些角状盒采用0.8mm镀锌板冲压成型，进风侧与排风侧交错排布，热风从进风角盒进入料层后，穿过下落的粮层从排风角盒排出，相比传统平床式干燥结构，错流设计可以让热风与物料的接触路径更均匀，避免局部过热导致的粮粒爆腰、坚果类物料油脂氧化变质问题。针对不同物料的干燥特性，角状盒的排布间距做了可调整设计：处理玉米、稻谷等颗粒流动性好的大宗谷物时，角盒间距调整为250mm，保证粮粒下落顺畅不卡料；处理开心果、核桃等带壳坚果，或是鹰嘴豆、扁豆等小粒径杂豆时，可将角盒间距缩小至180mm，减缓物料下落速度，延长热风接触时间，适配这类物料含水率高、干燥速率要求平缓的特性。

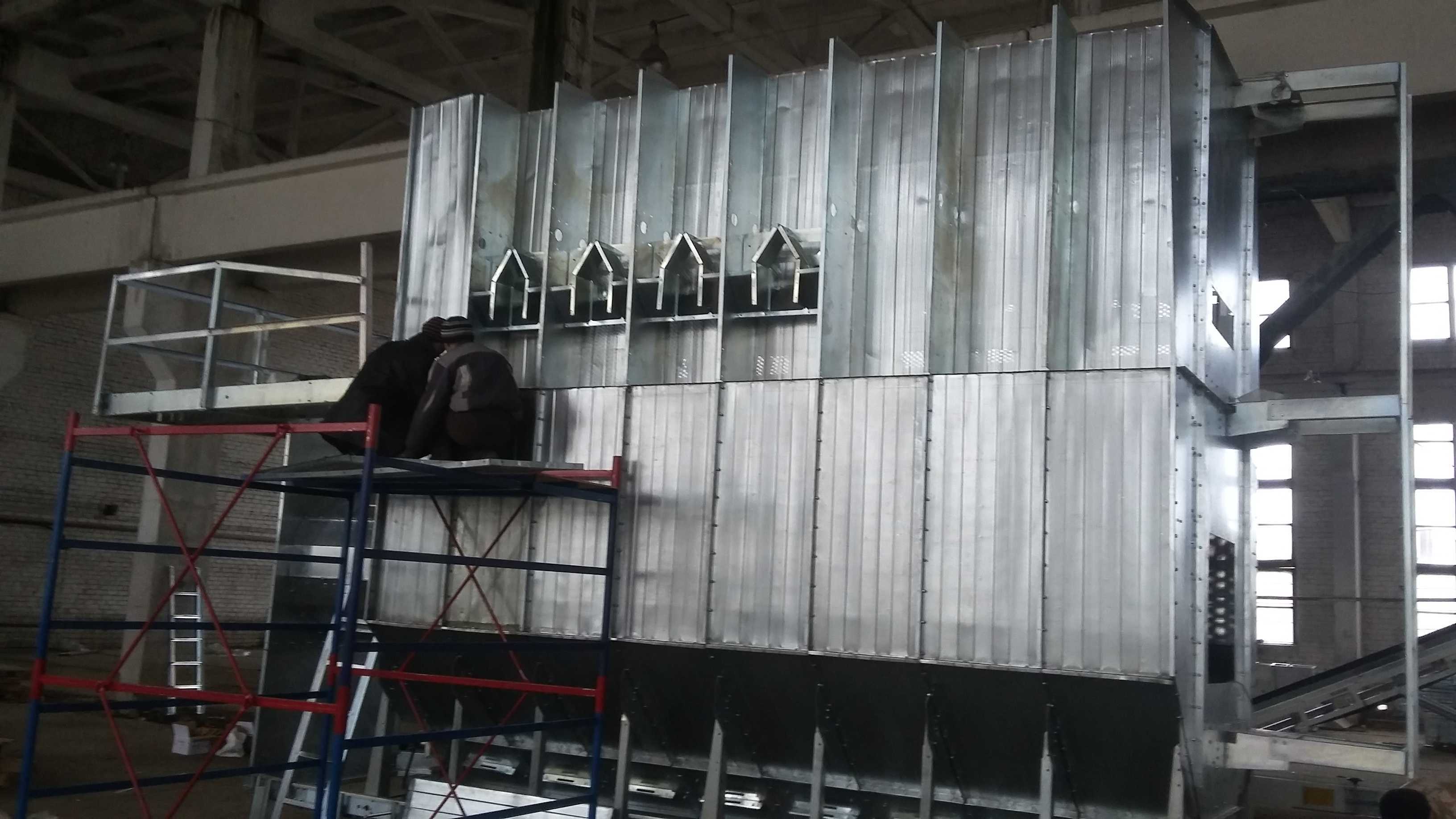

　　设备下部的排料段采用变频控制的叶轮式排料机构，可根据物料种类、初始含水率调整排料速度，将粮层在干燥仓内的停留时间控制在40分钟至2小时区间，配合上料段的斗式提升机匀速进料，实现连续式干燥作业，无需像批次式干燥设备那样反复进料出料，单台设备日处理量可覆盖15吨至50吨的加工需求，完全匹配中小型产区的产后处理量级。仓体外部的检修平台采用装配式脚手架结构，也就是现场可见的红蓝配色框架，平台护栏高度设置为1.2m，踏板采用防滑花纹钢板，每层平台对应角状盒的检修位置开设了活动检修口，日常生产中若出现角盒堵塞、料层结拱问题，操作人员可直接在平台上完成疏通作业，无需进入仓内，大幅降低运维过程的安全风险。

　　从风路设计来看，设备配套的热风炉出风口与仓体进风段采用软连接结构，可抵消设备运行过程中的振动位移，避免连接部位漏风，热风进入仓体前设置了匀风腔，让进入各层角状盒的热风风速差控制在5%以内，避免仓内不同位置干燥速率不均的问题。排风段则设置了沉降室，可将干燥过程中带出的粮粒碎屑、粉尘沉降收集，避免直接排放到厂区环境中，同时沉降室预留了余热回收接口，可将排出的湿热空气部分导回热风炉进风口，降低热风炉的燃料消耗，在北方冬季低温环境下运行时，余热回收结构可让设备整体热效率提升12%左右。

　　这套设备的结构设计充分考虑了多场景适配性，仓体底部的支腿做了高度可调设计，可根据不同场地的地面平整度调整安装水平度，无需额外做复杂的混凝土基础，仅需将地面做硬化处理即可安装，对于场地经常变动的流动式加工点，还可将支腿更换为轮胎式移动底盘，实现转场作业。针对不同物料的清洁需求，仓体内壁所有转角处都做了圆弧过渡处理，没有卫生死角，更换加工物料时，仅需打开仓底的清料口，启动风机空吹15分钟即可完成仓内残留物料的清理，避免不同品类物料混料影响产品品质。在结构强度校核阶段，仓体的承压设计充分考虑了粮层的侧压力，满仓状态下仓壁的最大变形量控制在1/1000以内，长期运行不会出现板材变形、连接螺栓松动的问题，角状盒的承重设计可承受上方3m料层的压力，不会出现受压变形导致的风路堵塞问题。
