谷物干燥处理用金属拼接板材结构

　　该结构件主要应用于粮食产后处理环节的自然干燥工位，作为谷物摊晾承载面的拼接式金属面板使用，适配日光晾晒、通风阴干两类自然干燥工艺的作业需求，可直接铺设于晾晒场钢架基座、通风仓内支撑梁上，替代传统水泥晾晒场的硬质接触面，解决水泥面返潮、谷物易混入砂石杂质、摊收作业效率低的实际问题。从实际使用场景来看，这类拼接面板需要同时满足耐候性、平整度、拼接密封性三项核心要求，户外日光晾晒工况下，面板长期承受紫外线照射、昼夜温差带来的热胀冷缩，同时要耐受谷物摊放、刮板收粮时的摩擦载荷，阴干工况下则需要保证拼接缝隙无漏料，同时面板表面无积水残留，避免谷物局部含水率过高发生霉变。设计阶段优先采用了模块化分块思路，

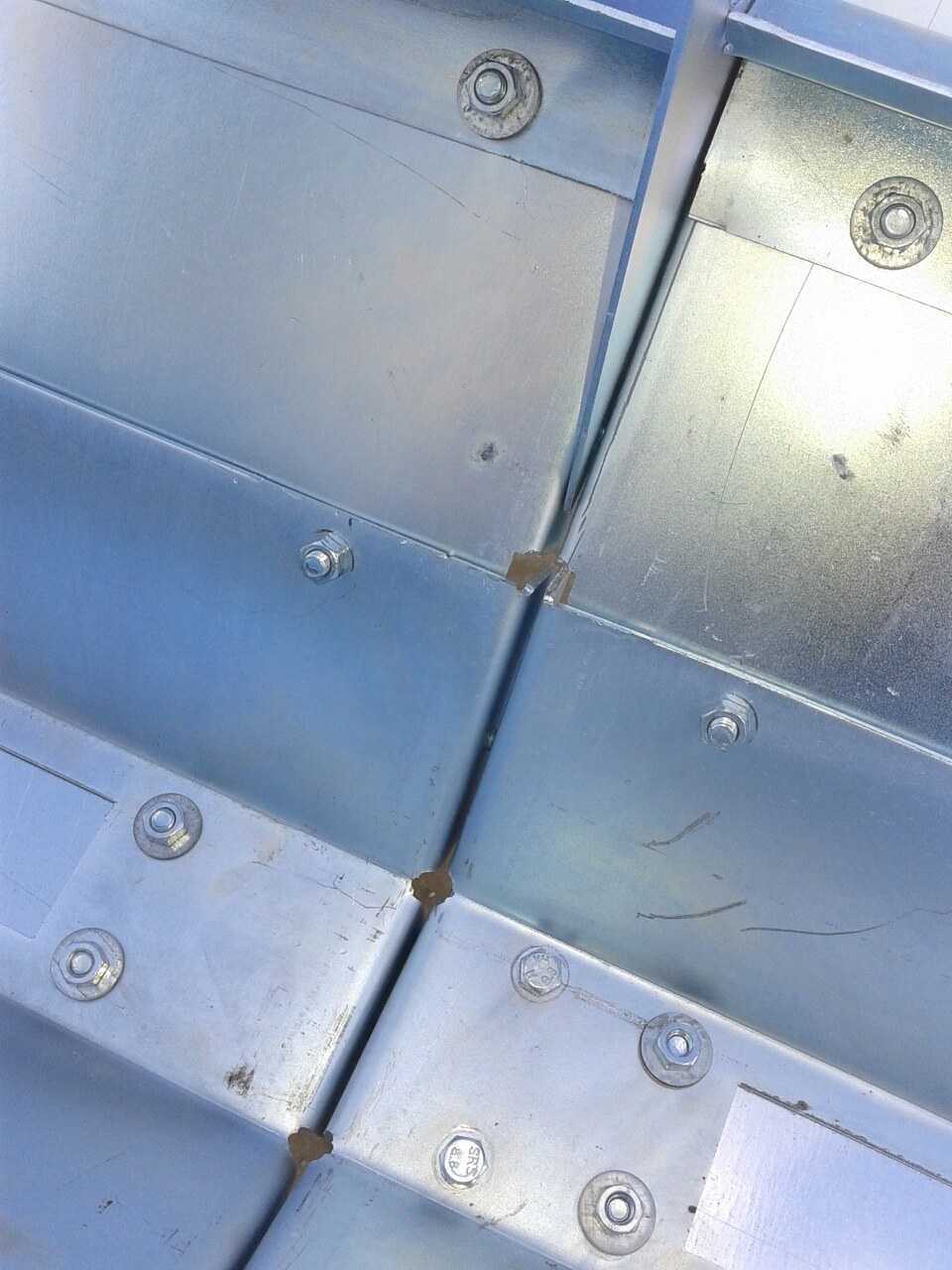

　　单块面板的外形尺寸控制在单人可搬运的范围内，长宽比适配常规钢架支撑的跨距，安装时相邻面板通过折边咬合定位，配合圆形拉铆紧固件完成固定，紧固件的沉头设计完全嵌入面板表面，避免凸起部位剐蹭收粮刮板、残留谷物。面板拼接处的折边做了反向扣合结构，安装后缝隙处形成迷宫式密封，无需额外打胶即可阻挡细颗粒谷物从拼接缝掉落，同时预留了微量的热胀冷缩间隙，避免夏季高温下板材膨胀起拱。从结构细节来看，面板表面采用了哑光镀锌处理，既可以反射部分强紫外线避免面板过快老化，也不会因为镜面反射造成局部区域温度过高灼伤谷物胚芽，折边部位做了圆弧过渡处理，没有尖锐毛刺，避免作业人员摊收谷物时被划伤。安装边界方面，面板四周的折边上预留的安装孔位采用长圆孔设计，

　　可适配现场支撑梁的安装误差，降低现场安装的对位难度，单块面板的承重经过校核，可满足摊放15厘米厚度谷物的载荷要求，同时可耐受常规农用刮板、扫帚的反复摩擦，正常户外使用场景下无需频繁更换部件。这类结构件的三维建模过程中，需要重点关注拼接折边的配合公差，拉铆紧固件的沉头深度要与板材厚度匹配，避免紧固件突出或者凹陷过深残留谷物，同时要核算不同温度下板材的伸缩量，预留的间隙既要满足密封要求，也要避免热胀冷缩造成的板材变形。实际应用中，这类拼接面板还可以根据场地尺寸灵活组合，既可以在大面积露天晾晒场拼接成整片晾晒面，也可以在小型通风仓内分层铺设作为阴干承载层，相比传统的竹席、篷布晾晒方式，金属面板的透气性更好，底部空气可流通，

　　能加快谷物底部的水分蒸发，同时不会出现竹席毛刺混入谷物、篷布积水泡粮的问题。建模时还需要考虑板材的折弯工艺性，折边的弯曲半径适配常规镀锌钢板的折弯参数，避免折弯处出现开裂，紧固件的排布间距经过优化，既保证面板拼接后的整体刚度，也不会因为紧固件过多增加安装工作量，面板边缘的包边结构可提升整体的抗变形能力，避免长期使用后面板边缘出现翘曲。
