手动式棉花单粒点播施肥作业装置

　　这款手动作业装置的核心应用场景集中在小地块棉花种植、丘陵山地零散棉田的补播作业，以及大棚内棉花育种的精准点播环节，相较于大型牵引式播种机，它无需配套动力设备，单人即可完成全流程操作，尤其适合地块碎片化、大型机械无法进入的种植区域，也可用于农业试验田的小范围品种试种作业，能在不破坏表层土壤结构的前提下完成播种与施肥的同步作业。从实际作业用途来看，它主要承担棉花种子的单粒精播与种肥同施功能，作业时操作人员将装置下端的支撑脚贴合在待播种的土壤表面，通过按压上部手柄触发内部的棘轮送种机构，每次动作仅输送一粒棉花种子，同时联动排肥结构将定量的种肥输送至种子旁侧的土壤层，确保种子落种深度控制在棉花出苗的适宜区间，避免漏播、重播问题，

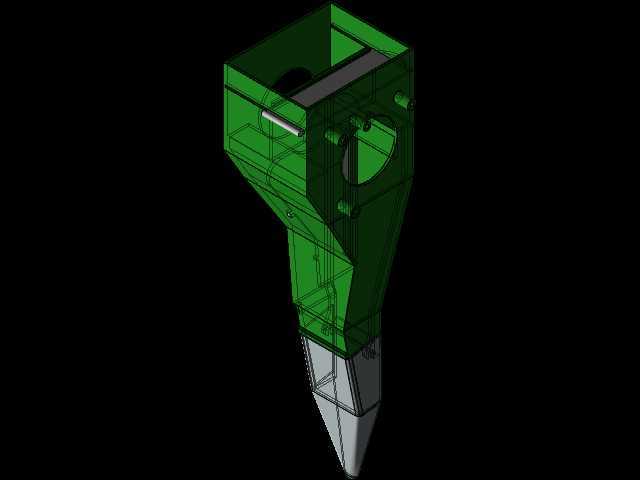

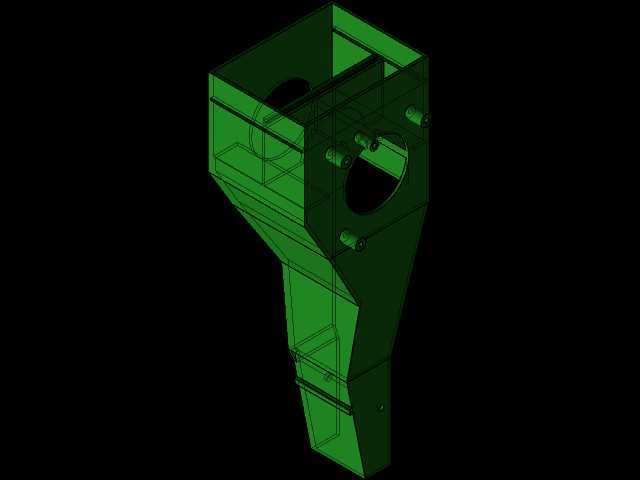

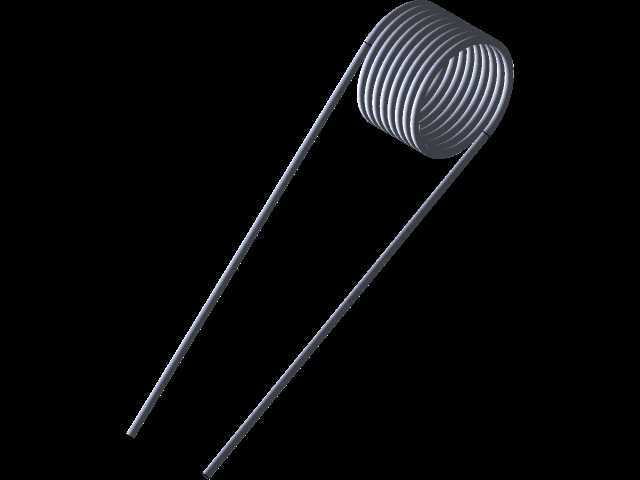

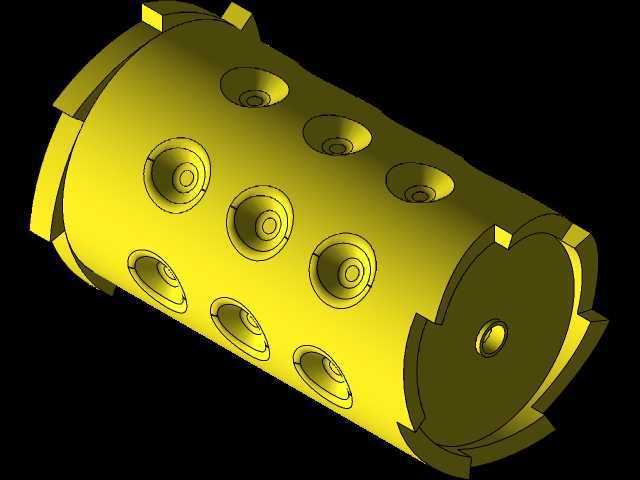

　　也能防止种肥直接接触种子造成烧芽情况。在功能特性设计上，装置采用双腔并列的结构布局，其中一个腔体作为种子存储腔，内置带定量窝眼的棘轮辊，窝眼尺寸匹配棉花包衣种子的外形尺寸，确保每次转动仅携带单粒种子，棘轮机构的止逆结构可以避免手柄复位时辊轮倒转造成的种子漏落；另一腔体作为肥料存储腔，通过联动的挡板结构控制排肥量，每次手柄下压行程对应固定的排肥量，可根据土壤肥力情况调整挡板开度适配不同施肥需求。下端的成穴嘴采用分体式楔形结构，手柄下压时楔形嘴插入土壤达到设定深度后，两侧嘴片在联动机构作用下张开，种子与肥料顺着腔道落入穴内，松开手柄时复位弹簧带动成穴嘴闭合，同时装置上提过程中周边土壤自然回落覆盖种穴，无需额外人工覆土。

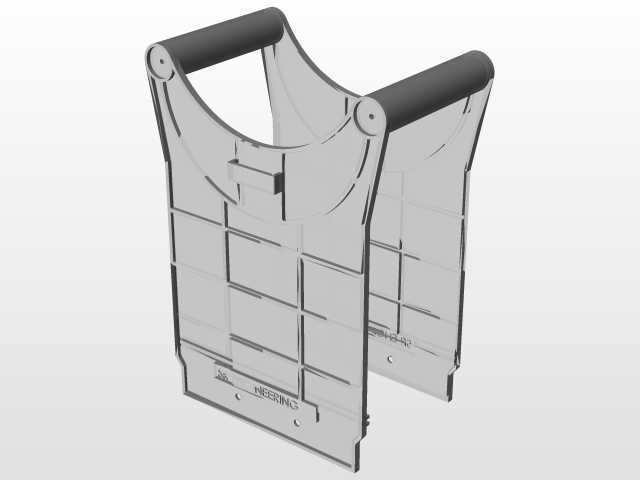

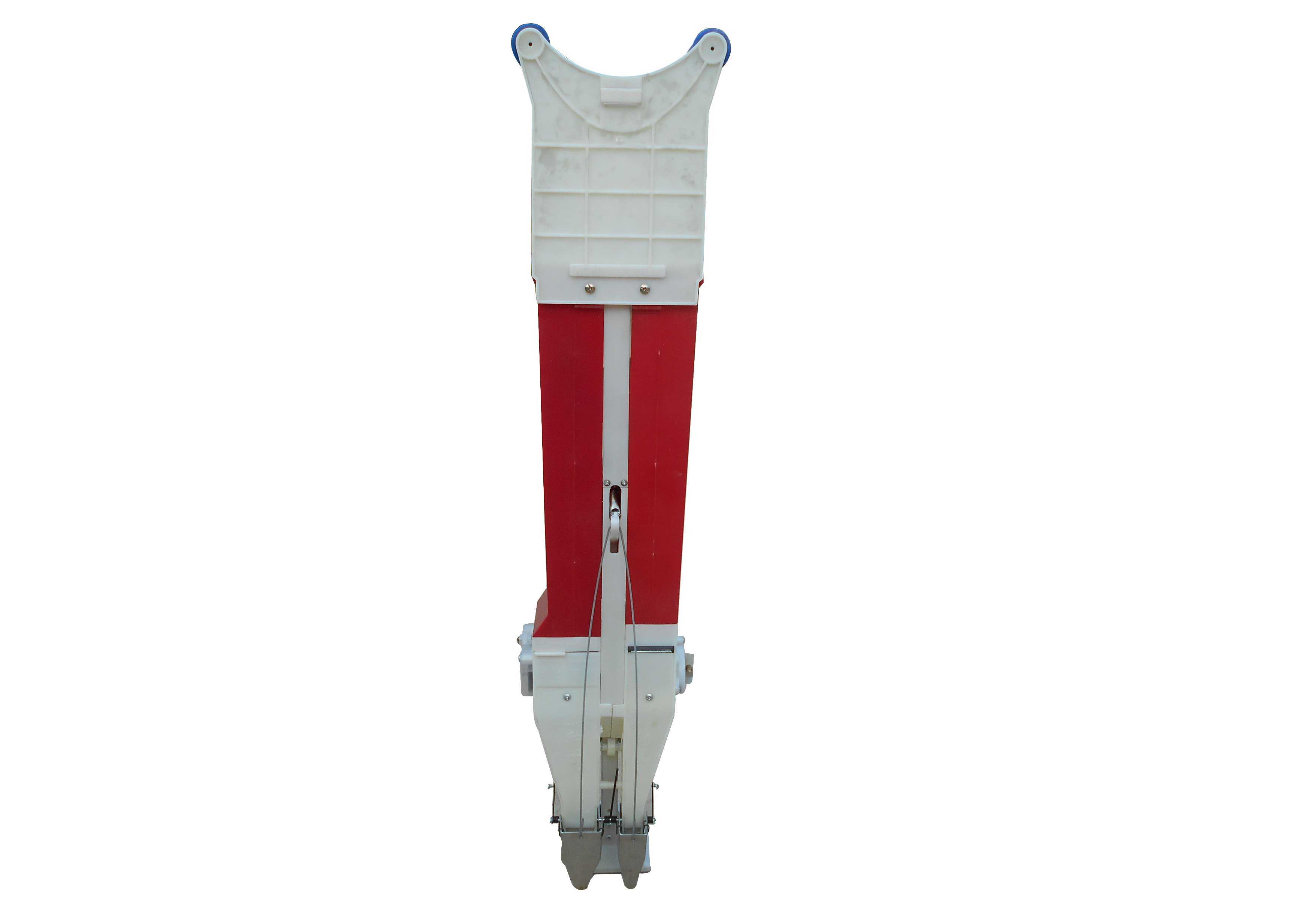

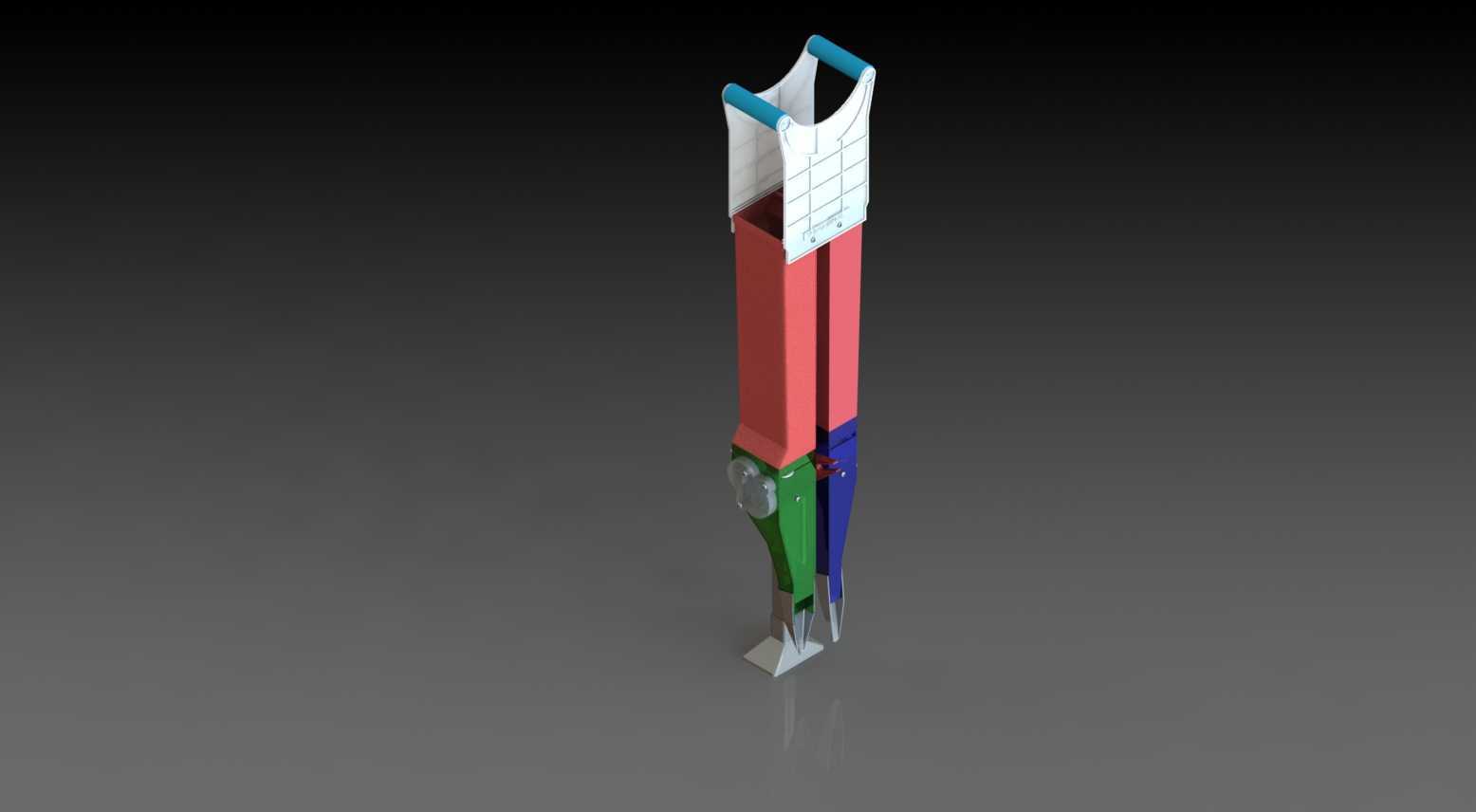

　　设计思路上完全围绕手动作业的人机工程需求展开，上部的握持手柄采用符合手部施力角度的弧形结构，表面做防滑处理，降低长时间作业的手部疲劳；整体重心沿装置竖直轴线分布，作业时操作人员无需额外施加侧向力，仅需向下按压即可完成成穴、送种、排肥、覆土的全套动作，操作门槛极低，无需复杂培训即可上手。装置的主体承载结构采用薄壁矩形型材拼接，在保证结构强度的前提下尽可能降低整机重量，方便单人携带转场，各连接位置采用快拆销轴结构，便于日常清理种腔、肥腔内的残留杂物，也可快速更换不同窝眼尺寸的棘轮辊，适配不同粒径的棉花种子或是其他小粒作物种子的点播需求。从外形尺寸与安装边界来看，装置整体为竖直长杆式结构，作业状态下总高度适配成年人站立操作的施力高度，

　　无需弯腰作业，横向最大尺寸集中在下部成穴位置，作业时单穴占用的土壤面积极小，不会挤压周边已出苗的作物，存储状态下可将手柄折叠收纳，整体长度缩短近三分之一，便于放入普通农具储物箱或是交通工具后备箱携带运输。装置的所有运动副均做了防尘处理，避免田间作业时土壤颗粒进入机构缝隙造成卡滞，外露的弹簧部件采用防锈镀层处理，可适应田间高湿、多尘土的作业环境，长期使用也不会出现锈蚀失效问题。在实际作业验证中，该装置的单粒播种准确率能达到98%以上，播种深度一致性偏差不超过5毫米，单人每小时可完成近一亩地的点播作业，效率是传统人工点播的3倍以上，同时能保证种肥间距的一致性，为棉花种子的萌发提供均匀的肥力条件，减少后续间苗的工作量，非常适合小规模棉花种植户使用。
