阿尔斯通轨道交通车辆承载底架结构设计

　　该底架结构作为轨道交通车辆下部的核心承载基体，主要承担车载设备安装固定、车体载荷传递、运行冲击缓冲的核心作用，在轨道交通装备的走行部与车体连接环节中，是保障整车运行稳定性的关键结构件。从实际应用场景来看，这类底架多适配于市域通勤列车、城际动车组的下部设备舱承载场景，既要承受车辆运行过程中垂向的设备自重载荷，也要传递纵向牵引与制动过程中的冲击载荷，同时还要兼顾横向过弯时的扭转载荷分散，避免应力集中导致的结构疲劳失效。

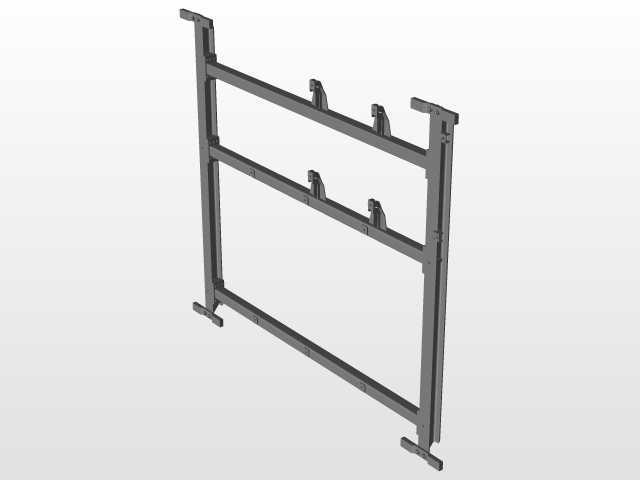

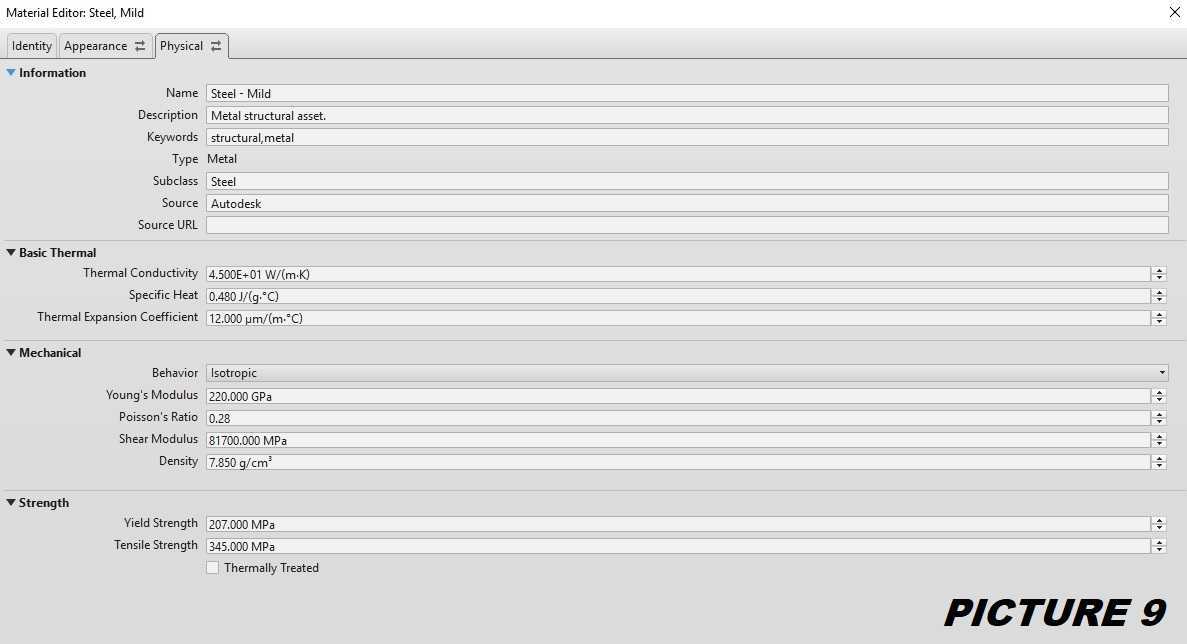

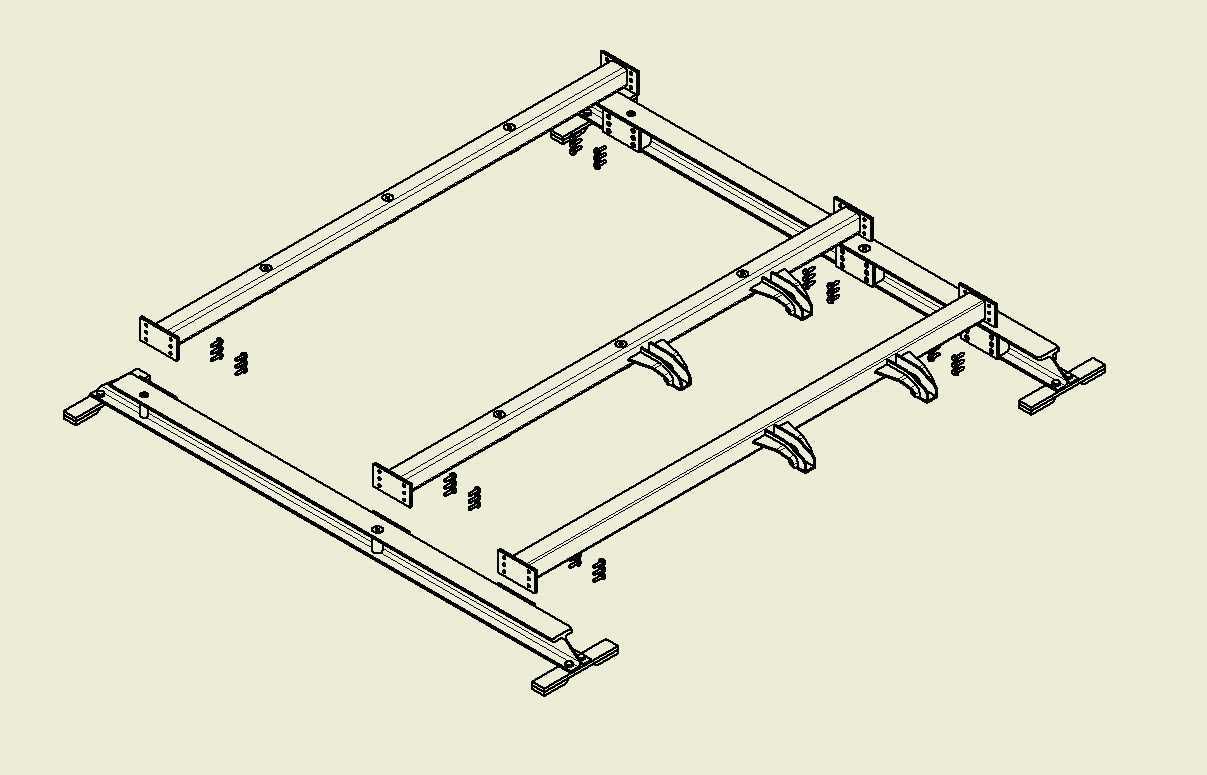

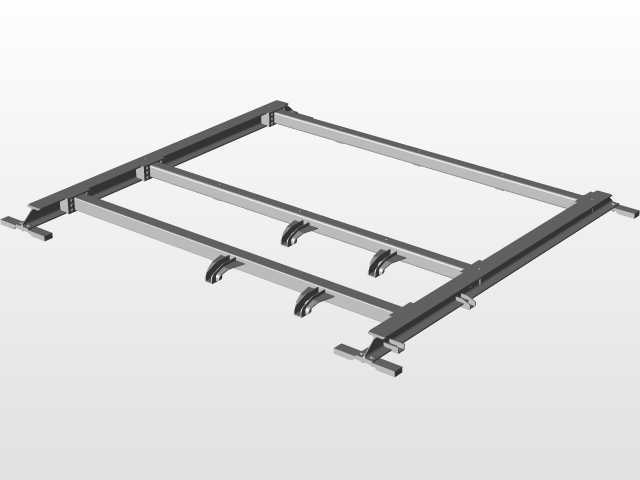

　　从结构设计思路来看，整个组件采用等强度设计逻辑，所有零件统一选用同规格结构钢材，规避不同材料焊接带来的电化学腐蚀风险与热膨胀系数不匹配问题，减少后期运维过程中的材料替换成本。整体框架采用纵横梁组合布局，两根纵向主承载梁作为核心传力路径，沿车辆运行方向布置，梁体截面采用矩形空心型钢设计，在保证抗弯截面模量的前提下尽可能降低结构自重；横向连接梁采用等间距布置，通过高强度焊接与纵向主梁连接，形成稳定的框型承载结构，横向梁的端部设置有安装支脚，支脚底部预留有设备安装的螺栓过孔与定位销孔，可直接与车体下部的安装座对位装配，安装边界的公差配合按照轨道交通装备的通用安装标准设计，孔位同轴度公差控制在0.2mm以内，保证现场装配时无需二次扩孔即可完成对位。

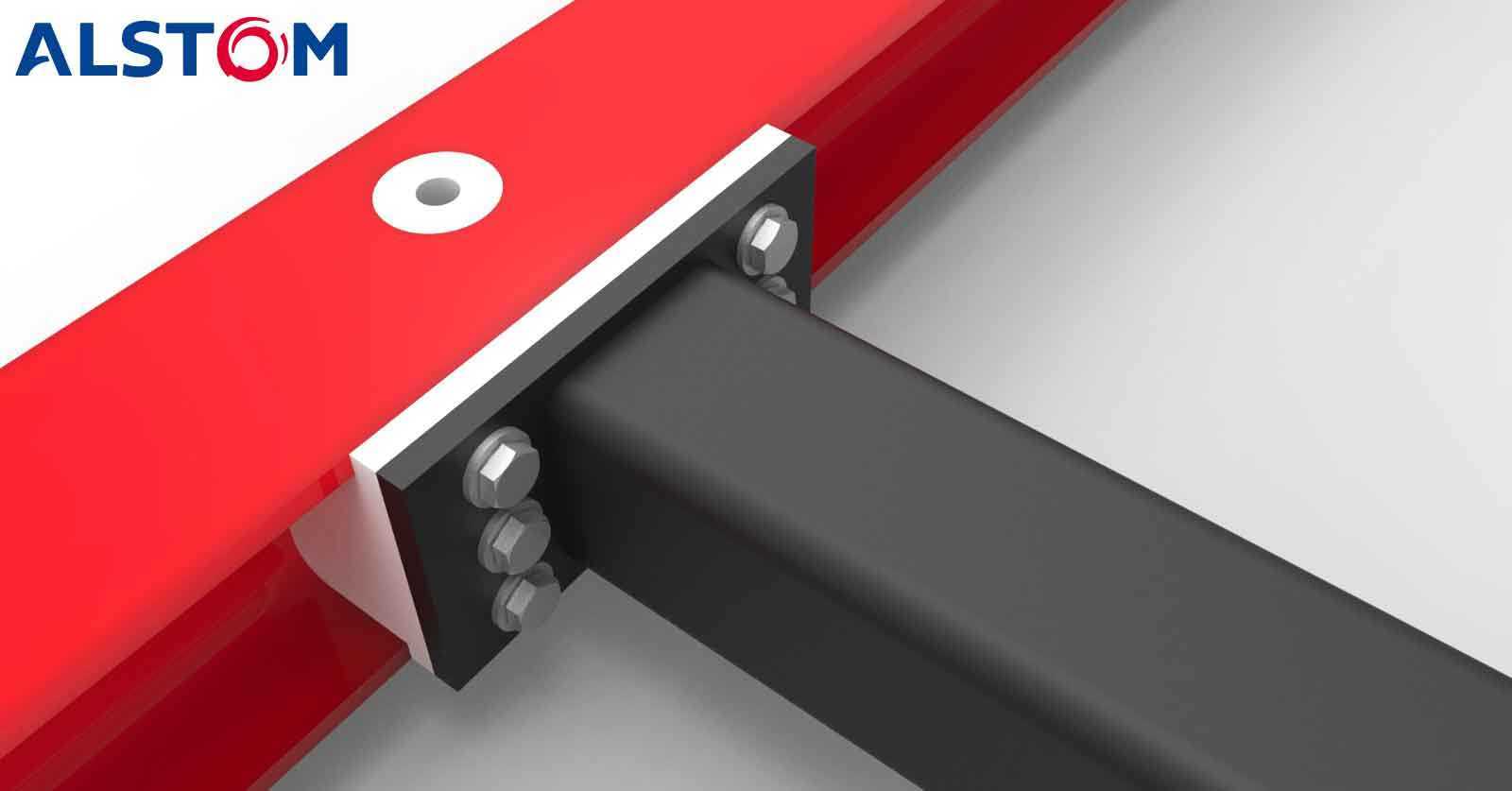

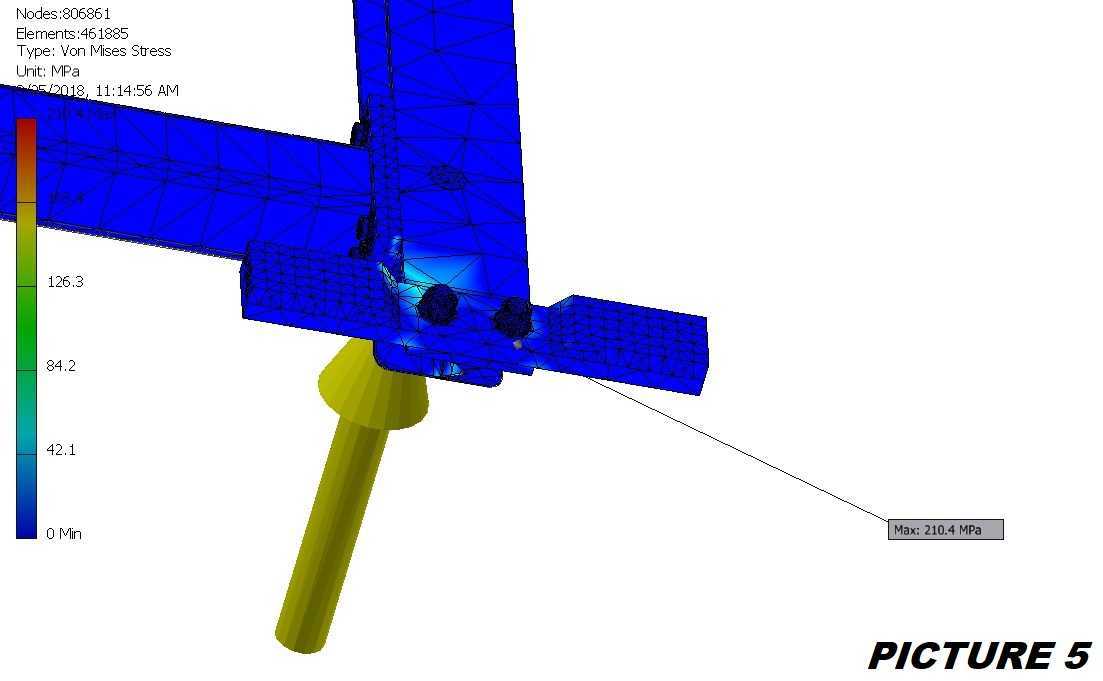

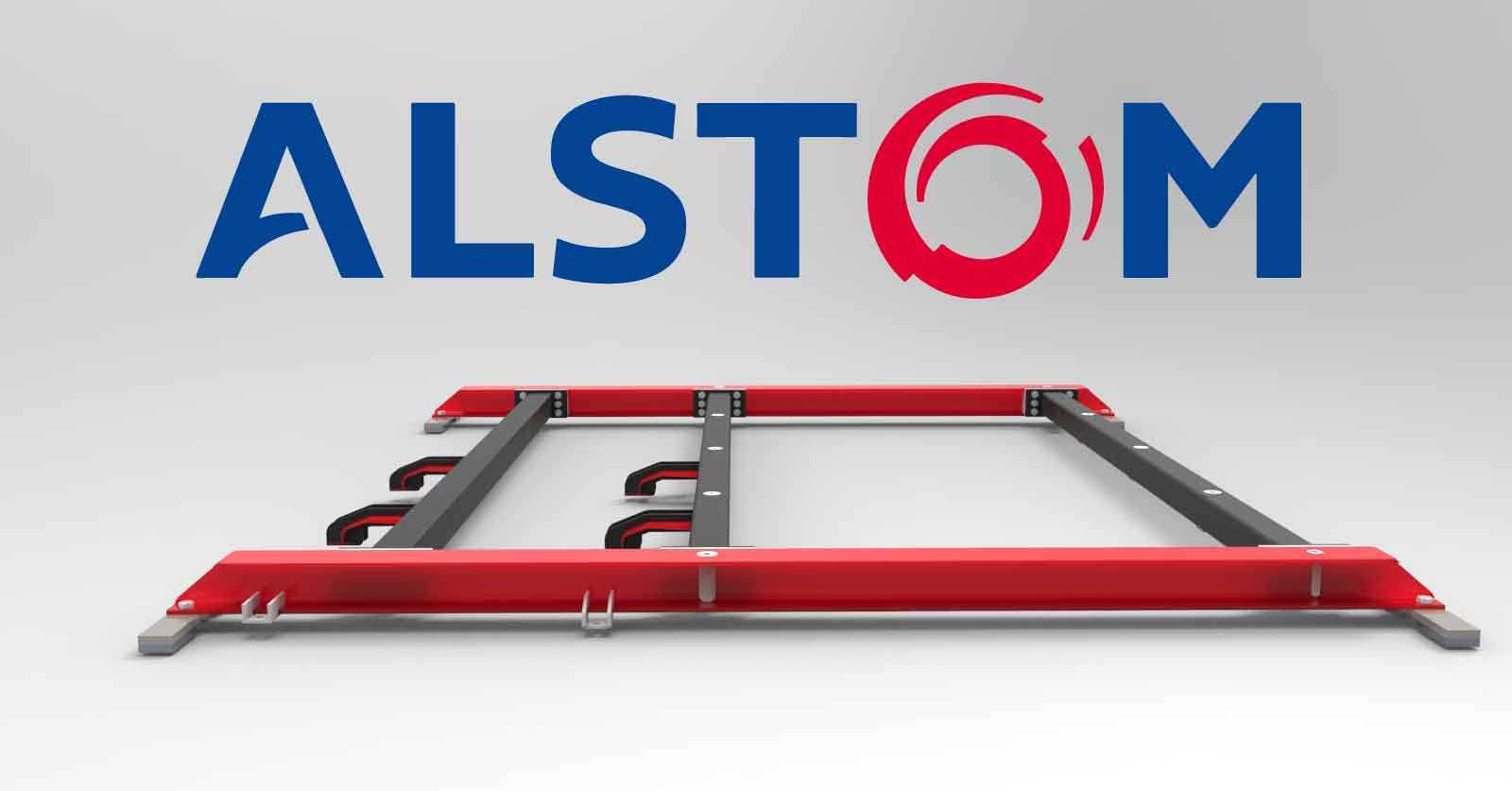

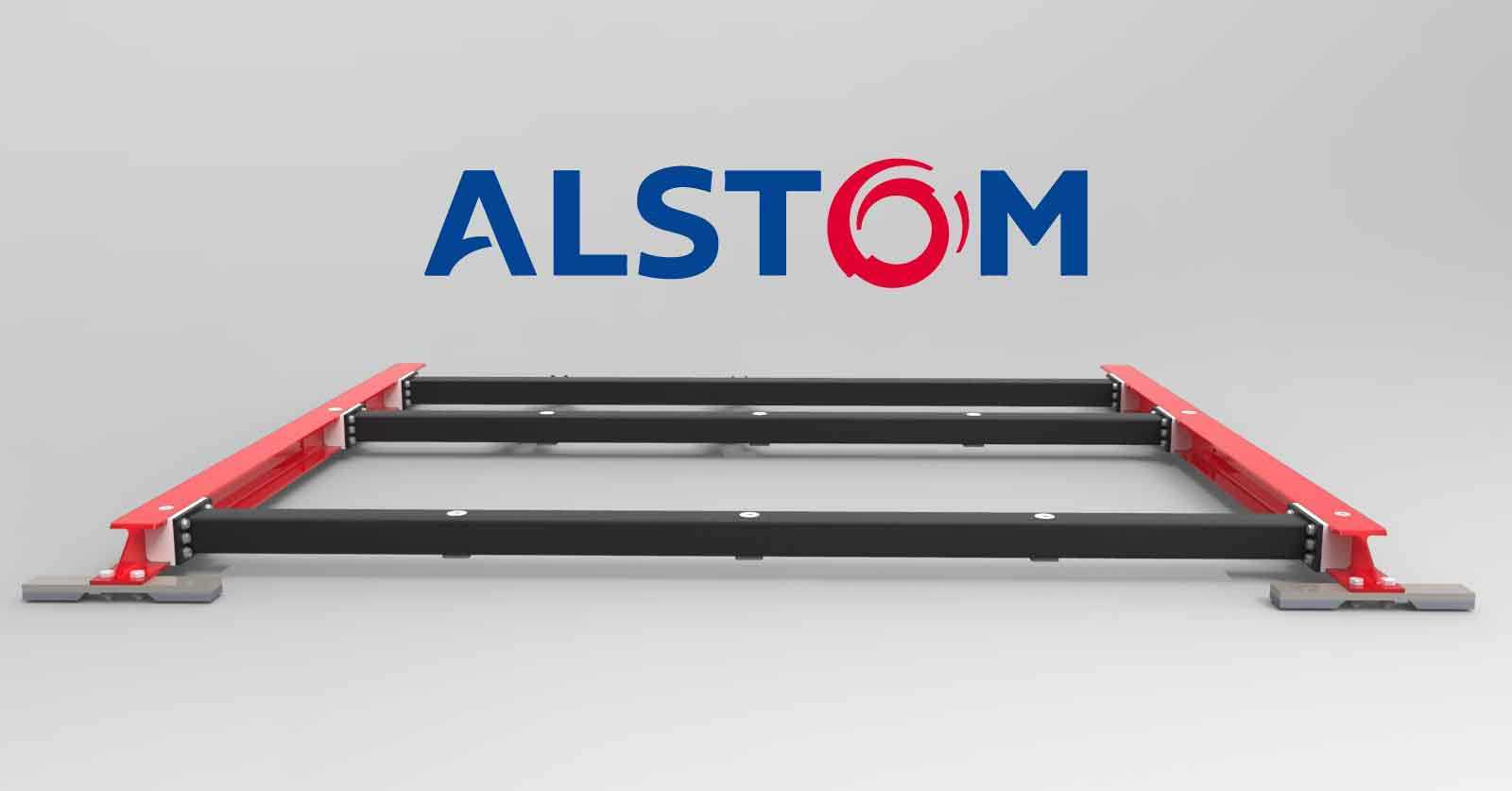

　　结构的端部设置有防撞缓冲端梁，端梁采用加厚钢板折弯成型，表面做醒目的红色涂装处理，既起到视觉警示作用，也能在车辆发生低速碰撞时首先吸收冲击能量，避免主承载梁发生变形。纵向主梁上设置有多个快装式卡扣结构，这些卡扣用于固定车辆下部的线缆、气路管路等附属部件，卡扣的安装位置经过走线路径优化，避开了主承载梁的应力集中区域，不会对梁体的结构强度造成削弱。整个底架的总质量控制在228kg，相比初始设计方案减重近40%，这一优化是在多轮拓扑优化与静力学仿真验证基础上完成的，最初的设计方案为了保证安全系数过度加大了梁体壁厚，导致整体重量偏大，经过多轮迭代，将非主要传力路径的梁体壁厚做了减薄处理，同时在应力集中的焊接位置增加了三角形加强筋，既保证了各工况下的结构强度满足设计要求，也实现了轻量化目标，降低车辆运行过程中的自重能耗。

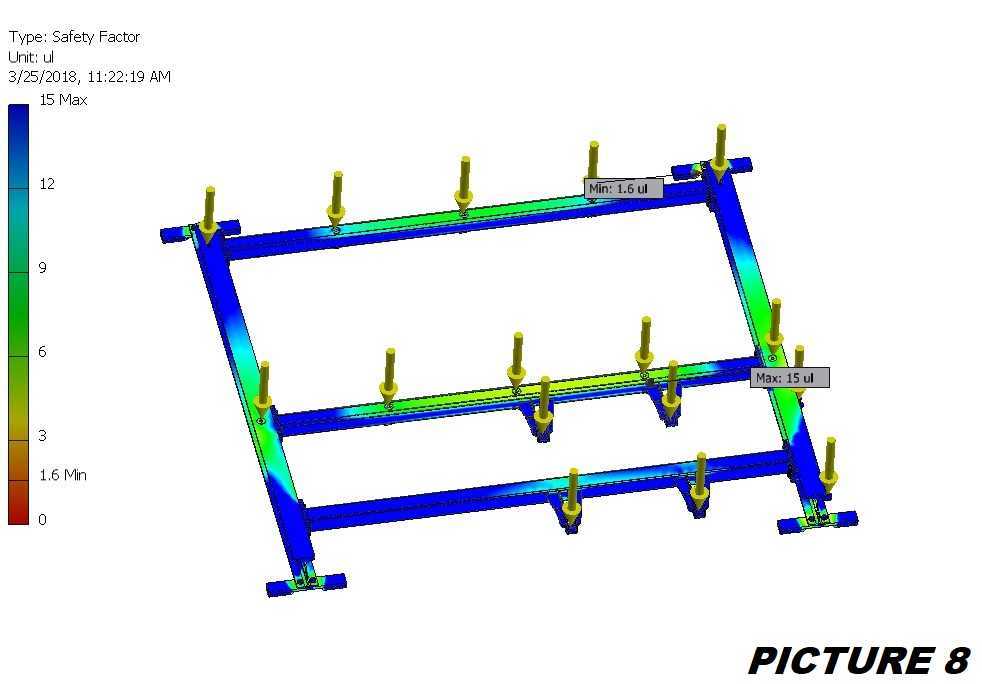

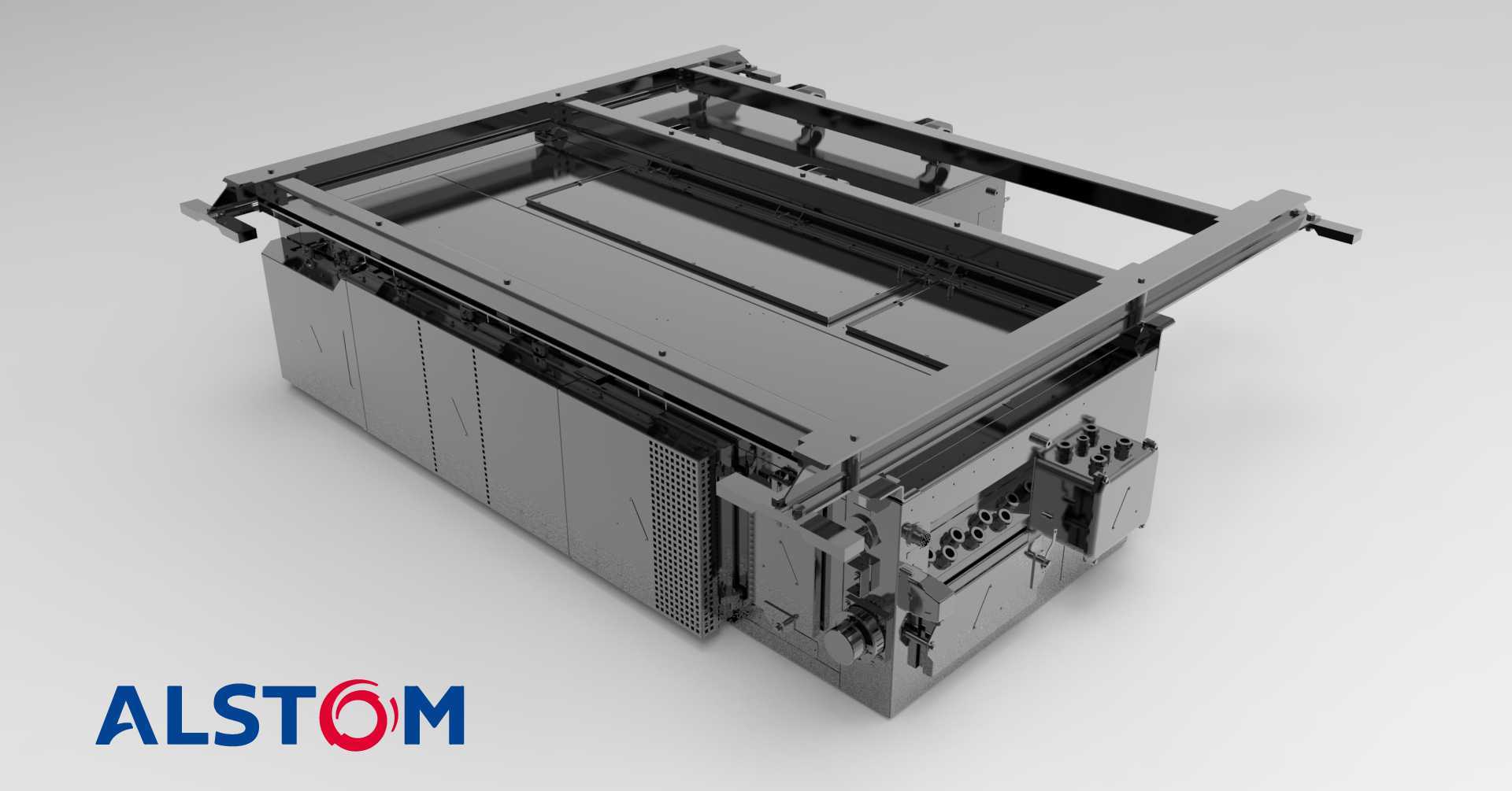

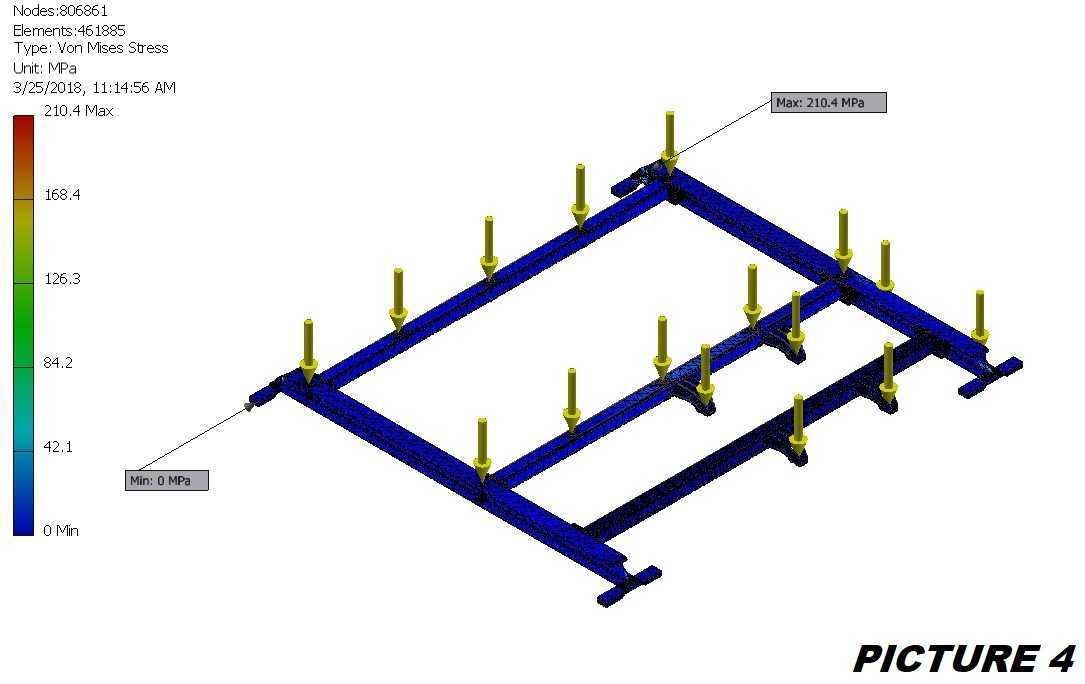

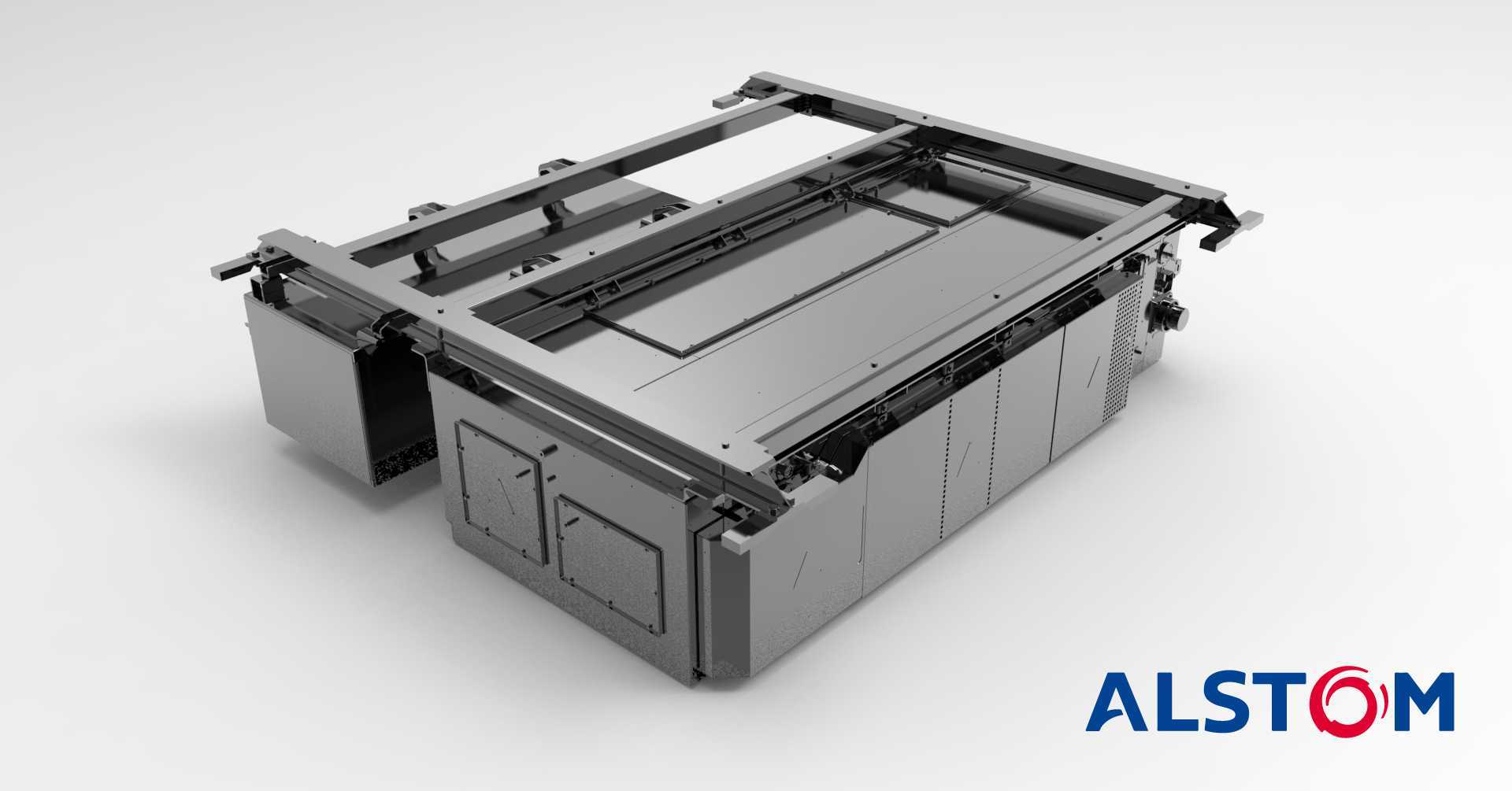

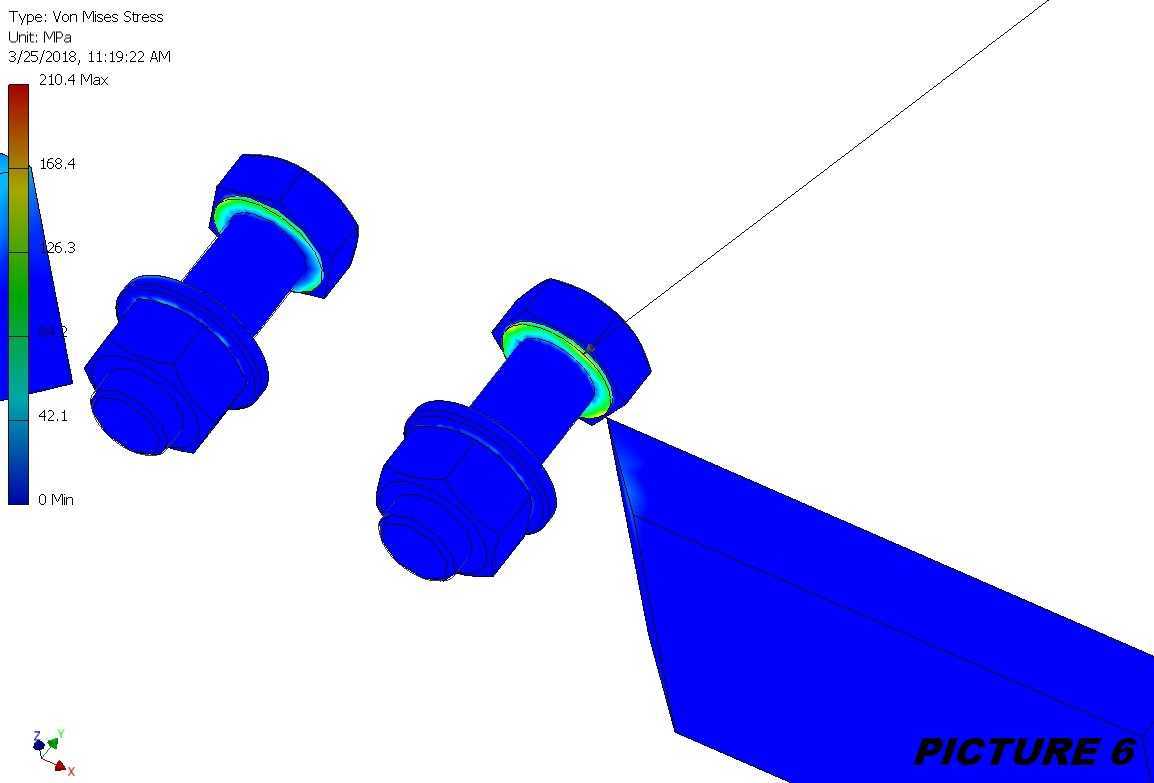

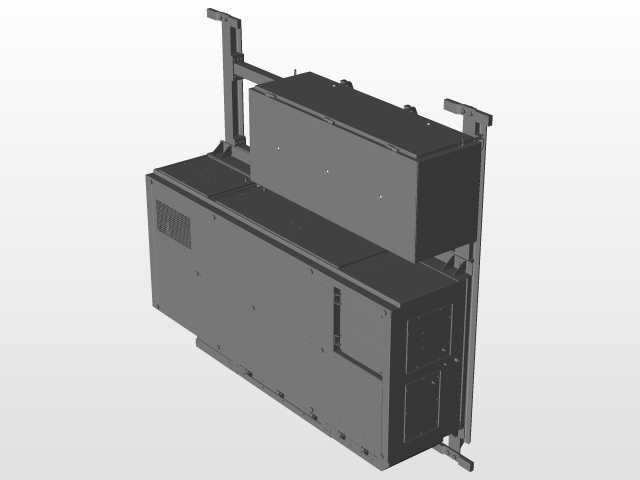

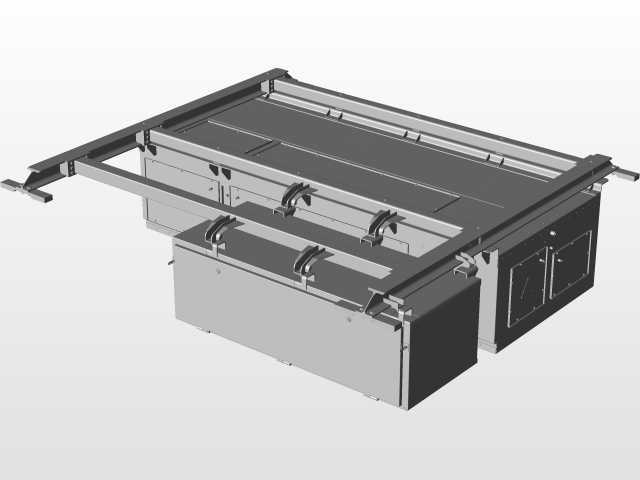

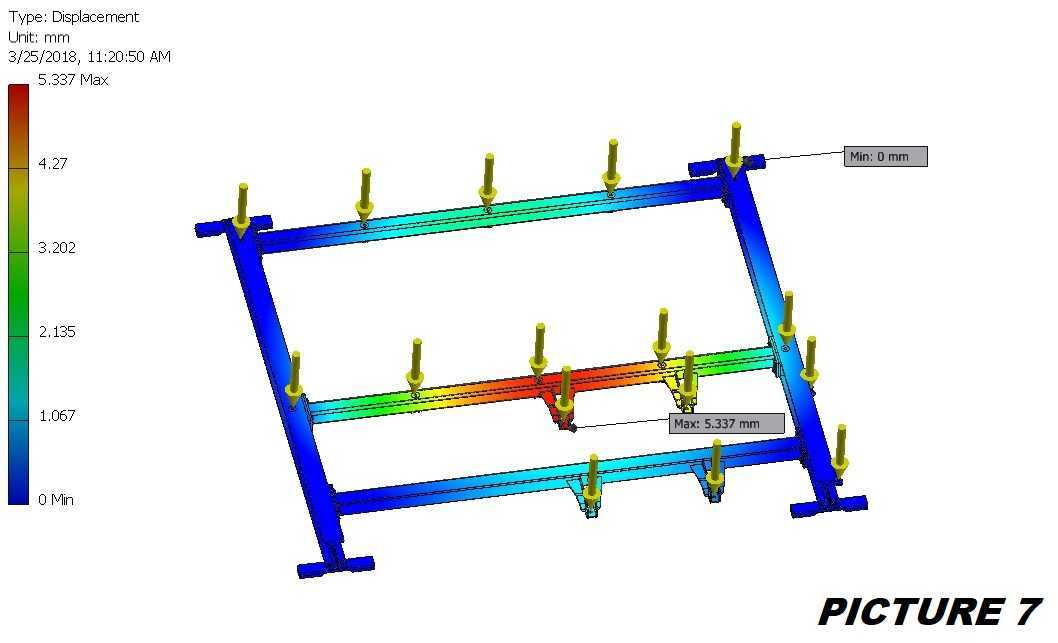

　　从安装适配性来看，整个底架的外部轮廓尺寸严格匹配对应车型的下部设备舱安装空间，横向宽度与车体底架的安装支座间距完全适配，纵向长度覆盖了设备舱的核心安装区域，安装时仅需要将端部支脚与车体预装座对位，穿入固定螺栓后按照规定扭矩紧固即可完成装配，无需额外的现场焊接作业，大幅提升了车辆总装环节的作业效率。静力学仿真验证覆盖了垂向额定载荷1.5倍冲击、纵向3g制动加速度、横向1.5g离心加速度等多种极限工况，所有工况下的结构最大应力均低于材料的屈服强度，安全系数满足轨道交通装备的设计规范要求，疲劳寿命可覆盖车辆30年的运营周期。结构表面采用整体抛丸后喷涂防腐底漆与面漆的处理工艺，可适应户外运行过程中的雨雪、风沙、盐雾等复杂环境，减少后期的防腐维护工作量。梁体的所有焊接位置均做了打磨圆滑处理，避免焊接余高带来的应力集中问题，关键焊缝按照二级焊缝标准做无损检测，保证焊接质量的一致性。
