农用多齿深松整地作业部件结构

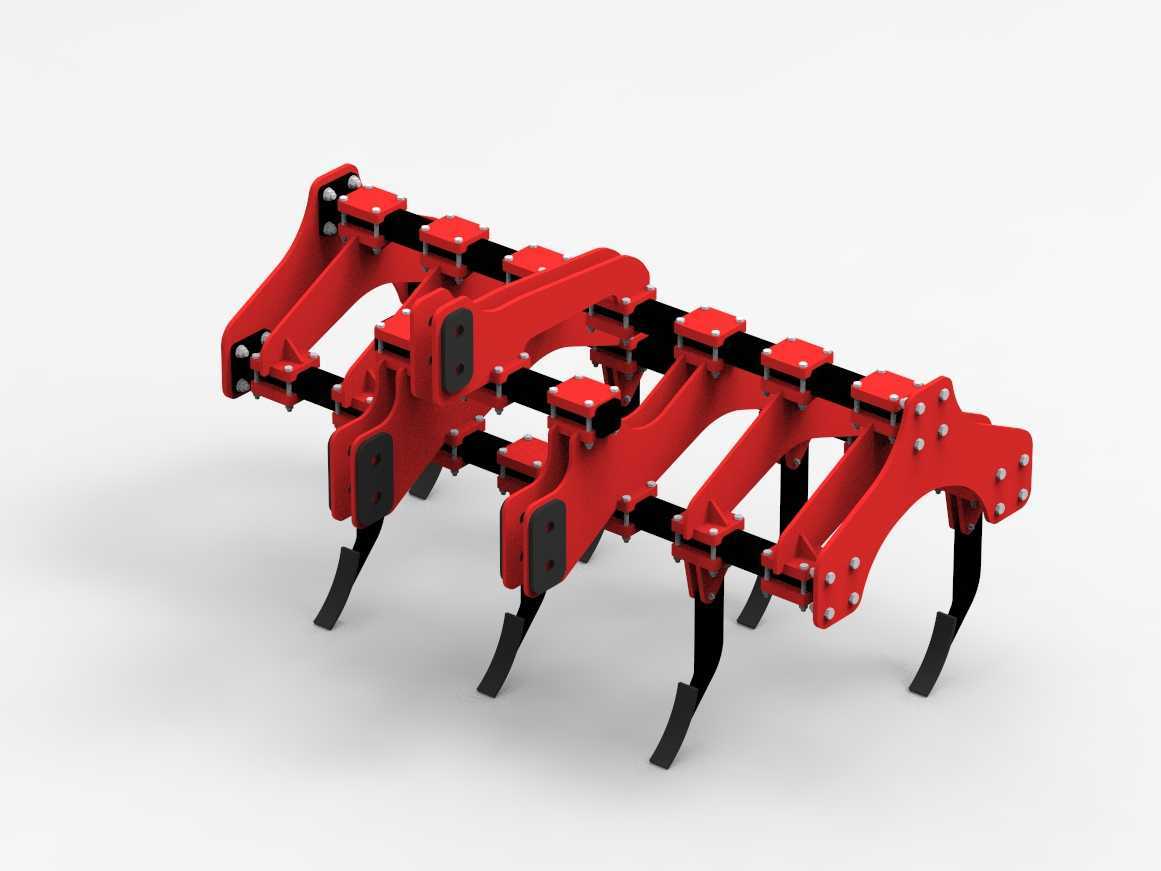

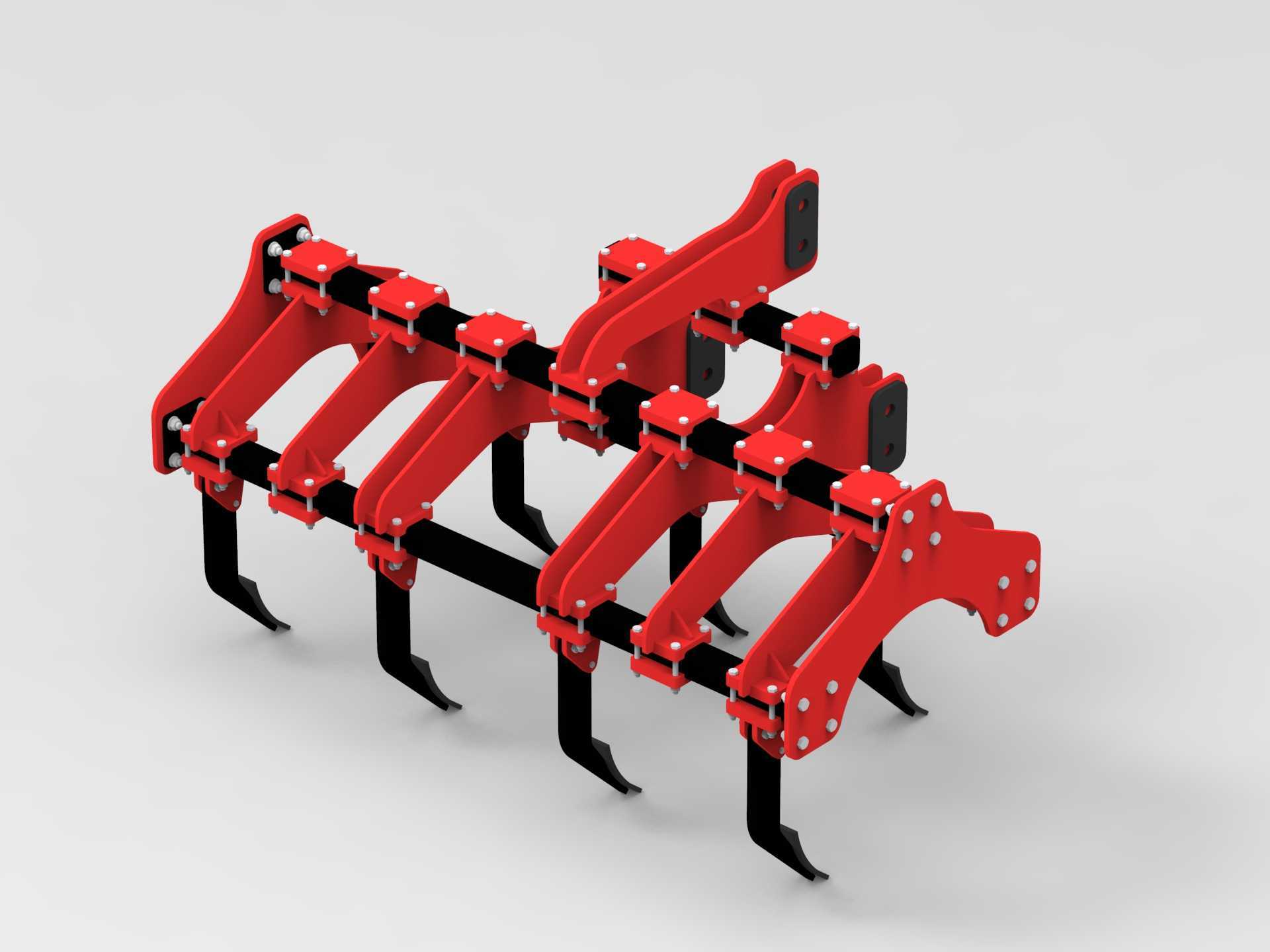

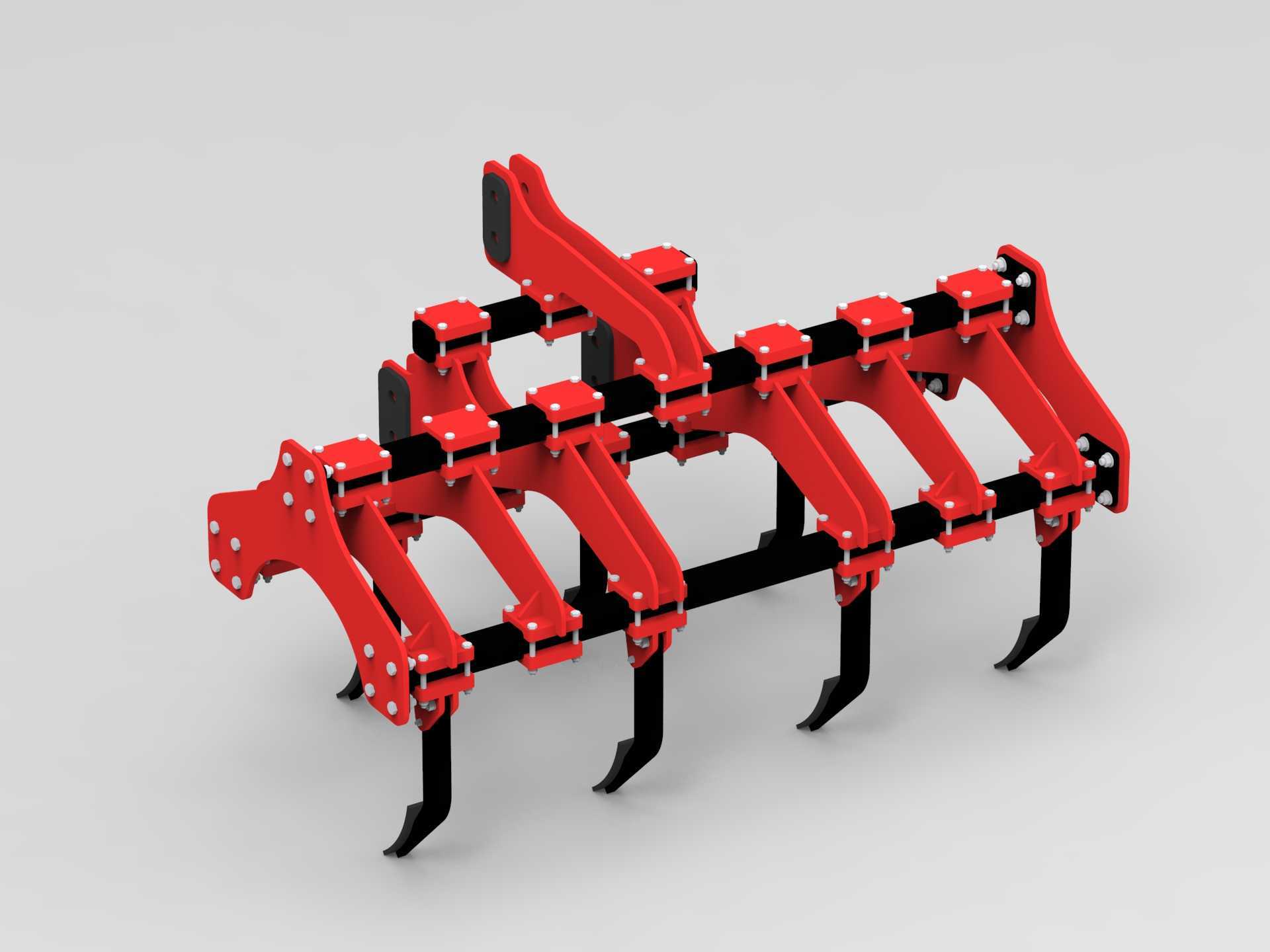

　　这套耕作部件的三维结构，是针对旱地、水田轮作区的深层土壤耕作需求设计的，核心作用是打破长期浅耕形成的犁底层，在不翻转表层土壤的前提下，将深层紧实土壤疏松，提升土壤的透水、透气性能，同时保留表层作物残茬覆盖，减少耕作后的土壤风蚀、水蚀问题，适配国内多数旱作农业区的播前整地、苗期深松作业场景。从结构设计逻辑来看，整体采用主梁叠加多组独立铲柄的排布方式，主承载梁为矩形截面型钢焊接结构，上下两层平行布置的横梁通过螺栓与各铲柄安装座连接，这种分体式安装结构的优势在于，可根据实际作业的幅宽要求、作物种植行距灵活调整铲柄的安装间距，不需要对主梁进行二次加工，适配不同马力段拖拉机的三点悬挂挂载需求，安装接口尺寸符合农用拖拉机后悬挂的通用标准，

　　上拉杆连接点与下拉杆铰接点的位置公差控制在3mm以内，避免挂载后出现作业偏摆、受力不均的问题。每个独立的深松铲组件由铲柄安装座、弧形铲柄、铲尖三部分组成，铲柄采用弧形流线型设计，作业时弧形曲面可顺着土壤剪切方向切入土层，减少耕作阻力，相比直柄结构能降低15%左右的牵引负荷，避免拖拉机作业时出现打滑、动力不足的情况；铲尖为可拆卸式耐磨件，采用高硬度耐磨钢材质，通过两个沉头螺栓固定在铲柄最下端，磨损后可单独更换，不需要整体更换铲柄，降低设备的使用维护成本。各铲柄在主梁上采用前后交错排布的方式，避免作业时相邻铲柄之间出现土壤堵塞、缠草的问题，相邻铲尖的横向作业间距控制在35cm，可保证30-40cm深度范围内的土层全部被疏松，

　　不会出现漏松的硬埂；整体作业幅宽可根据挂载的拖拉机马力调整，常规配置下适配80-120马力轮式拖拉机，作业深度可通过拖拉机后悬挂的升降系统在25-45cm范围内无级调节，满足不同土壤类型、不同耕作要求的深松作业需求。主梁两端的连接支架上预留了碎土辊、镇压辊的安装接口，可根据作业需求在后侧配套加装辅助整地部件，一次进地即可完成深松、碎土、镇压多道工序，减少农机进地次数，降低对土壤的压实影响。从结构强度设计来看，所有受力连接位置均采用加厚连接板与高强度螺栓连接，铲柄与安装座的连接位置设置了安全剪切螺栓，当作业中遇到石块、树根等坚硬障碍物时，剪切螺栓会优先断裂，避免冲击力直接传导至主梁或拖拉机悬挂系统，保护核心结构件不受损坏。

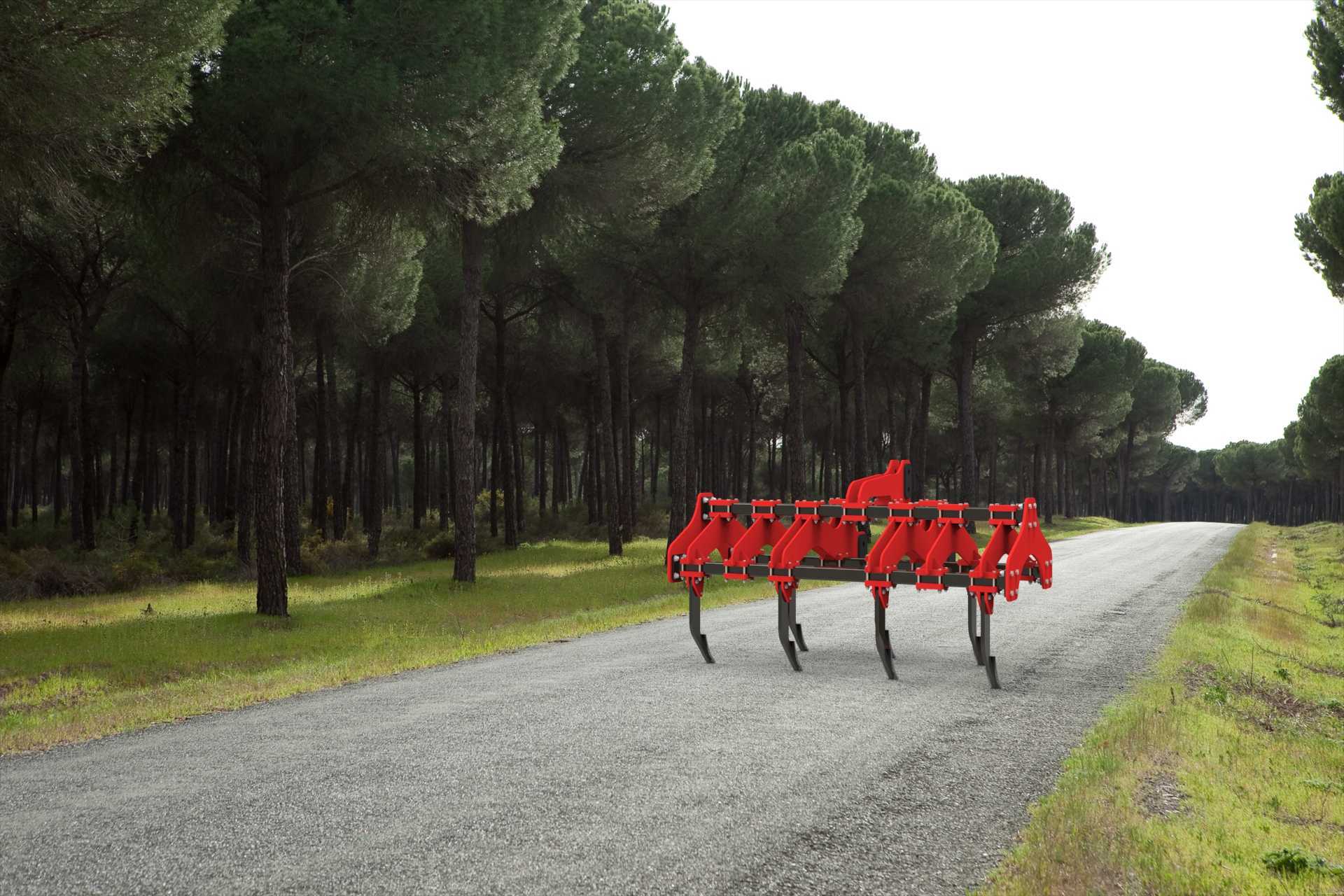

　　整套结构的外形轮廓在运输状态下的横向宽度不超过2.5m，符合道路运输的农机外廓尺寸要求，不需要额外拆解即可通过乡村道路进行转场作业；作业状态下各铲尖的入土角度保持一致，入土角控制在22度左右，既保证铲尖能顺利切入深层土壤，又能避免入土过深导致牵引负荷骤增。在实际作业场景中，该部件可用于小麦、玉米等大田作物播前的深层整地，也可用于作物生长期的行间深松，打破犁底层后能促进作物根系向下深扎，提升作物的抗旱、抗倒伏能力，同时提升土壤的蓄水保墒能力，减少灌溉用水的消耗。建模过程中对所有铰接点、安装孔位的配合公差都做了对应设置，各部件之间不存在运动干涉，铲柄的曲面弧度经过多次受力仿真优化，保证作业时土壤沿曲面顺利抬升、回落，不会出现土壤粘附在铲柄表面增加作业阻力的问题；表面涂装采用农业机械常用的醒目标识配色，提升作业时的辨识度，同时涂装层具备较好的耐锈蚀、耐磨损性能，适配田间复杂的作业环境。
