多彩索尼Xperia系列手机后盖外观结构

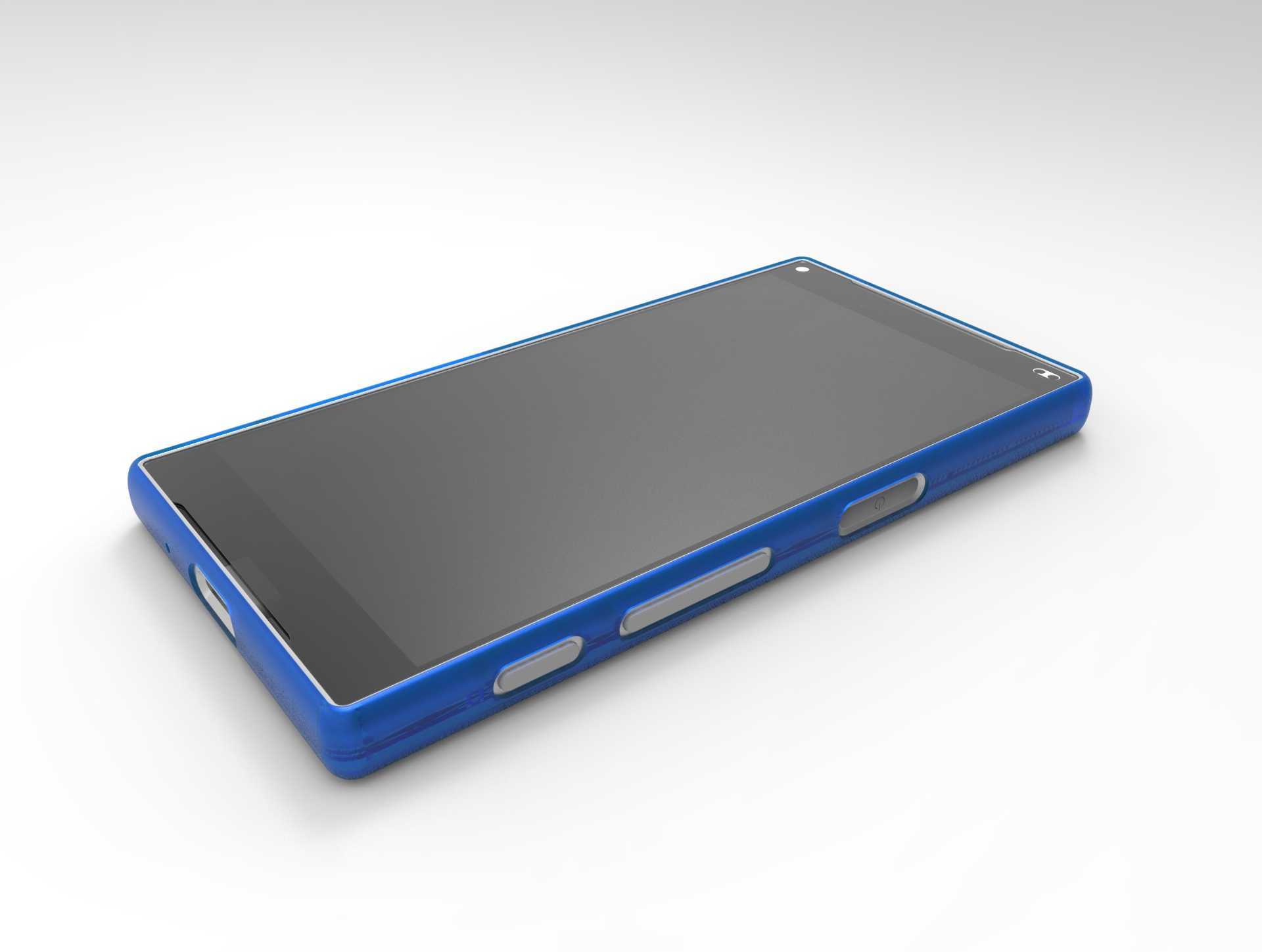

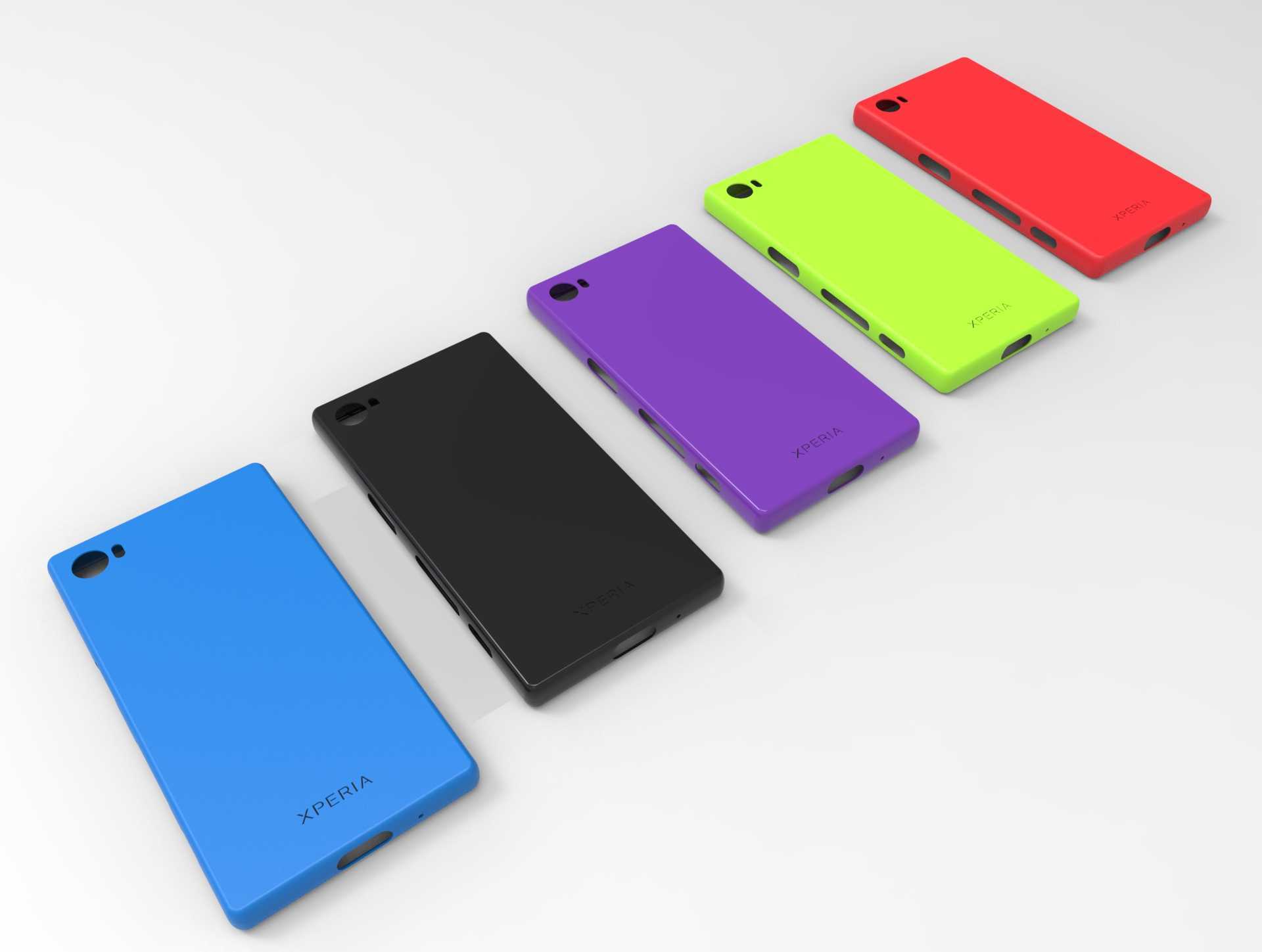

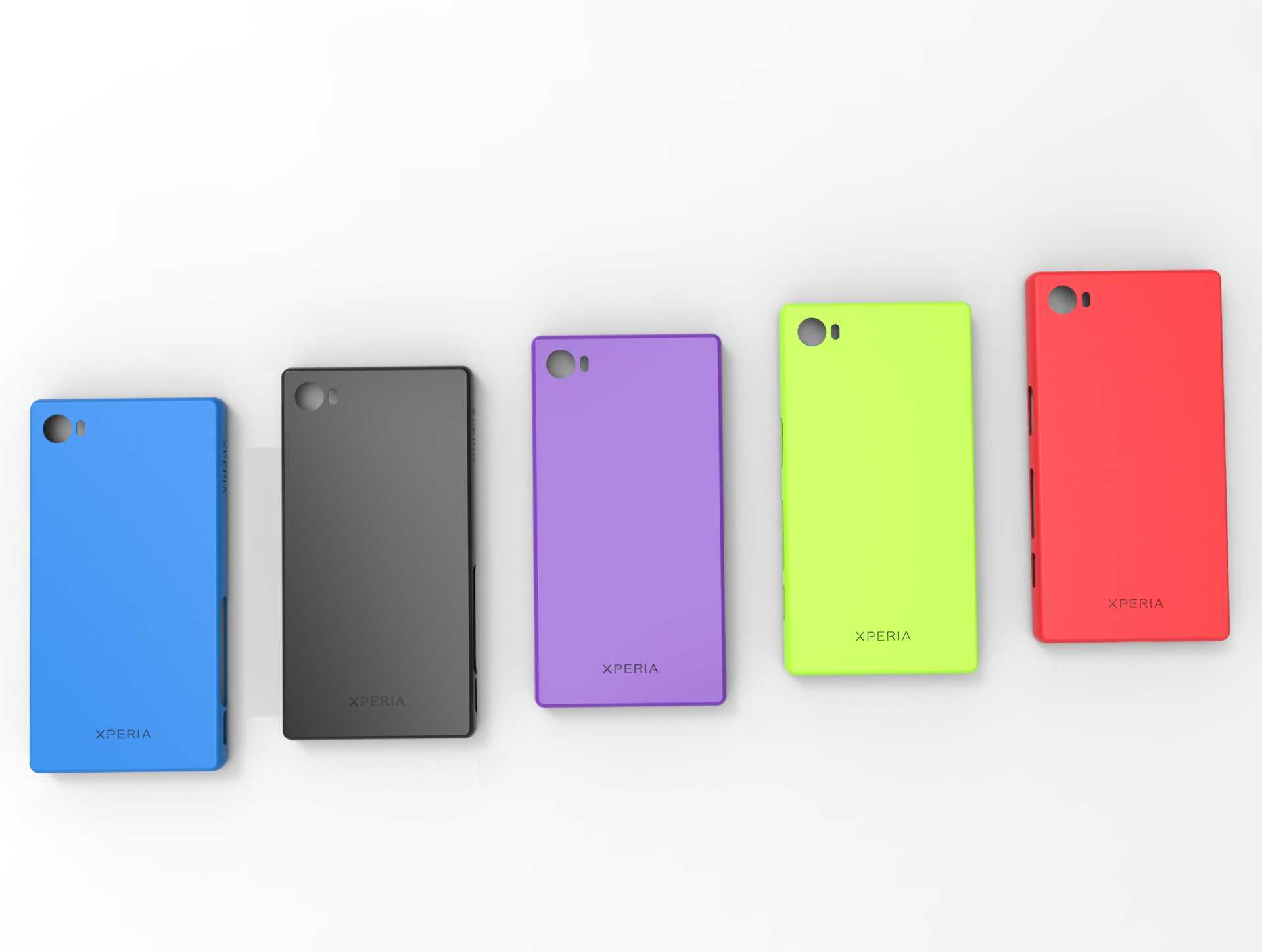

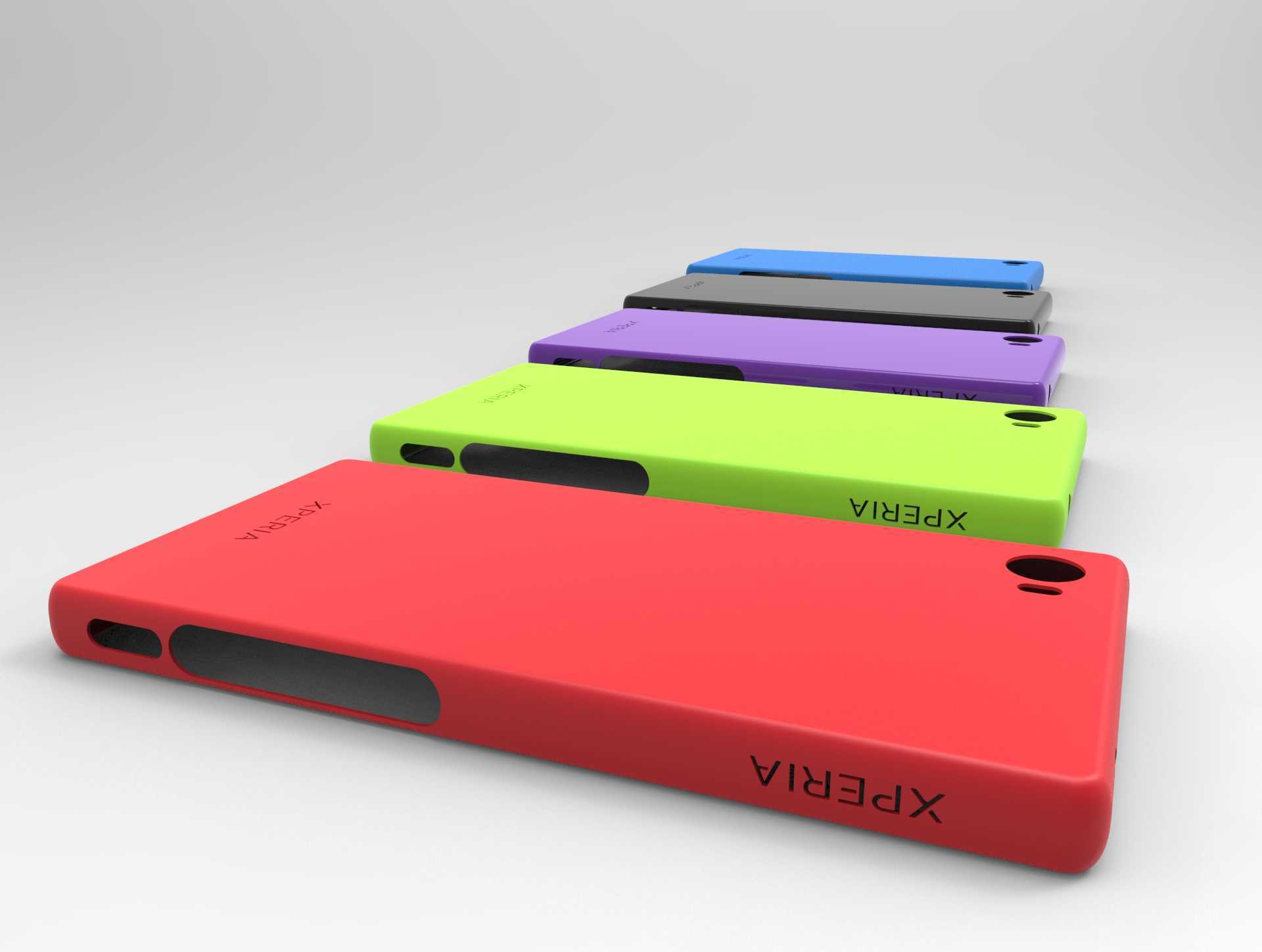

　　本次呈现的是索尼Xperia系列手机配套后盖的三维结构模型，建模过程中完全还原了实装配件的装配逻辑与外观细节，可直接用于数码配件开模前的结构验证、外观方案迭代以及配套周边产品的适配设计。从实际应用场景来看，这类后盖结构主要面向消费电子售后替换、第三方个性化保护配件开发两大方向，售后场景中需要严格匹配原机的安装卡扣位置、按键避让缺口以及摄像头开孔公差，避免出现装配后翘边、按键卡滞、摄像头进灰等实际使用问题；第三方配件开发场景下，可基于该基础结构调整表面纹理、侧边防滑结构、材质厚度，快速衍生出不同定位的保护类配件，覆盖从轻薄裸机手感款到防摔加厚款的不同用户需求。从功能特性来看，该后盖结构在侧边预留了精准的充电接口、扬声器出声孔、

　　实体按键的避让位，开孔边缘做了0.15mm的倒角处理，既能够保证装配后与中框的贴合紧密性，也能避免用户插拔充电线时刮伤线材表面，摄像头区域的开孔做了0.2mm的凸起围边设计，当手机背面平放在桌面时，镜头表面不会直接与桌面接触，减少日常使用中的镜片磨花风险。建模时的设计思路完全围绕实装适配性展开，首先通过逆向扫描获取原机中框的配合面点云数据，将卡扣的位置、卡扣的卡合深度、配合面的拔模角度全部按照原机公差做了还原，保证后盖装配后卡扣的卡合力在12N-15N的合理区间，既不会因为卡合力过小导致日常使用中后盖脱落，也不会因为卡合力过大导致用户拆卸时损坏卡扣结构。外形尺寸方面，后盖整体长度与原机机身长度保持一致，宽度方向预留了0.

　　1mm的装配间隙，厚度根据不同材质的成型特性做了区分，采用PC材质时壁厚控制在0.8mm，采用TPU软胶材质时壁厚控制在1.2mm，保证不同材质生产时都不会出现缩痕、翘曲等成型缺陷。安装边界上，后盖内侧的卡扣位置距离侧边的距离统一为2.3mm，每个卡扣的长度为3.2mm，卡扣与中框卡槽的配合过盈量控制在0.08mm，装配时从机身顶部卡扣开始对位，依次按压侧边、底部的卡扣即可完成安装，拆卸时从底部充电口位置的预留缺口处施力即可逐步脱开卡扣，不会对机身中框造成划伤。表面处理上，模型还原了类肤磨砂的表面质感，侧边的XPERIA标识做了凹刻处理，凹刻深度为0.1mm，后续生产时可通过填漆、镭雕等工艺实现标识的差异化呈现，

　　不同配色的后盖在材质配方上可做对应调整，比如亮面款可调整表面抛光度，磨砂款可调整表面晒纹的颗粒粗细，满足不同用户的外观偏好。结构上还预留了NFC天线、无线充电线圈的贴装位，内侧对应位置做了0.05mm的下沉台阶，保证配件贴装后不会因为厚度问题导致后盖装配拱起，出声孔位置的内侧做了防尘网的贴装槽，槽深0.12mm，可适配标准厚度的防尘网配件，避免日常使用中灰尘从出声孔进入机身内部。
