带同步带传动结构的机电线性驱动装置

　　这款机电线性驱动装置的结构设计，核心围绕小功率动力输入下的大推力直线动作输出需求搭建，在轻工自动化生产线、小型工装夹具、民用智能调节机构等场景中都能找到适配空间。日常做非标设备选型时，这类集成了动力单元与减速传动的线性执行部件，能省去单独选配电机、匹配传动比、设计安装支座的大量重复工作，尤其适合行程在百毫米级、推力需求在数百牛区间的直线往复动作工位。

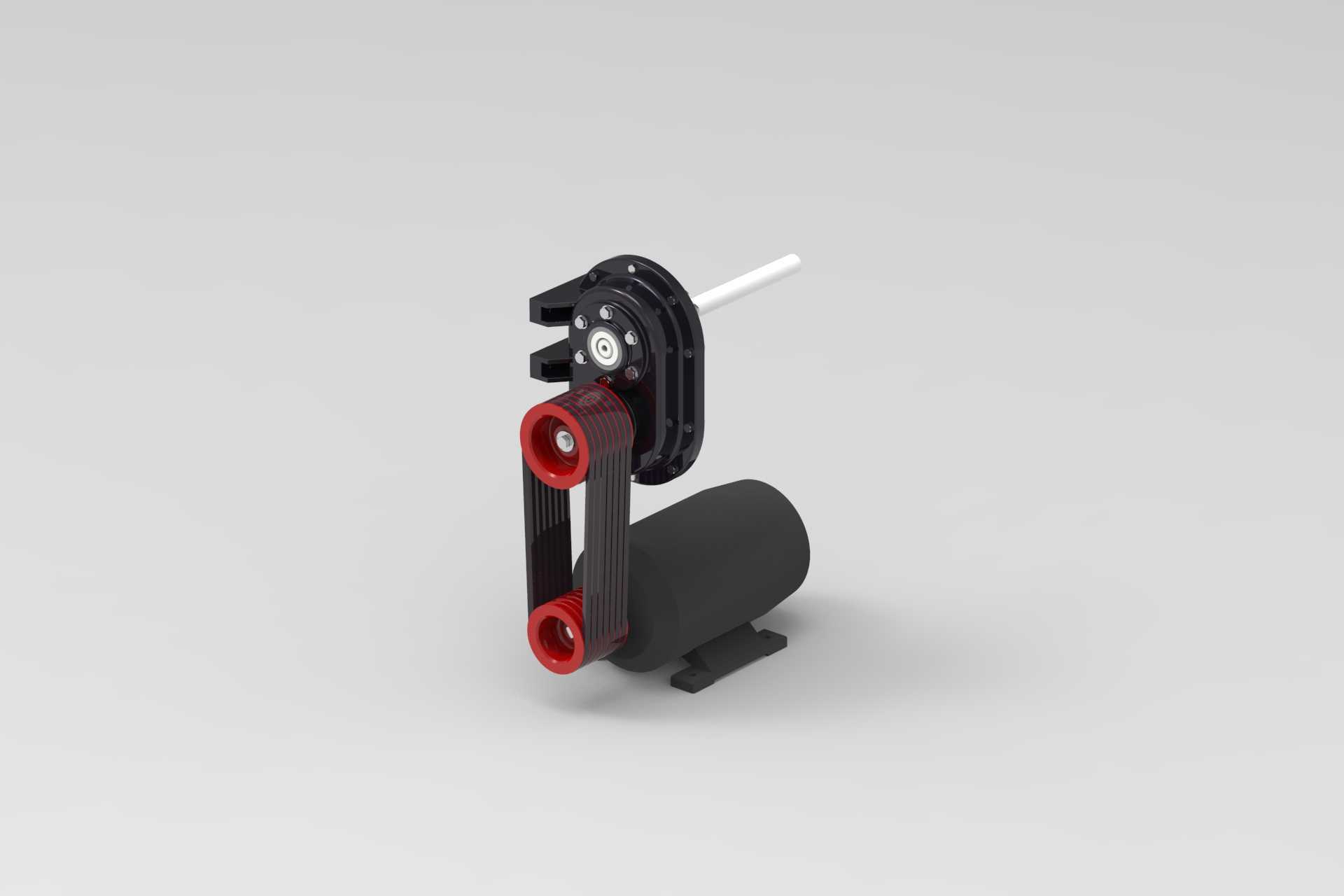

　　从结构布局来看，装置将动力单元卧式布置在底部安装座上，通过同步带轮组将动力传递至上方的减速齿轮腔，再经齿轮减速后将旋转运动转化为输出杆的直线伸缩动作。同步带传动的选用，一方面抵消了电机与减速腔输入轴的安装同轴度误差，避免硬连接带来的轴承附加径向载荷，另一方面同步带的缓冲特性能吸收电机启动瞬间的冲击，降低齿轮啮合面的瞬时接触应力，延长内部传动件的使用寿命。带轮外侧设置的张紧结构预留了调节余量，长期运行出现带体松弛时，无需拆解主体结构即可完成张紧度调整，维护便捷性优于硬齿面直连减速结构。

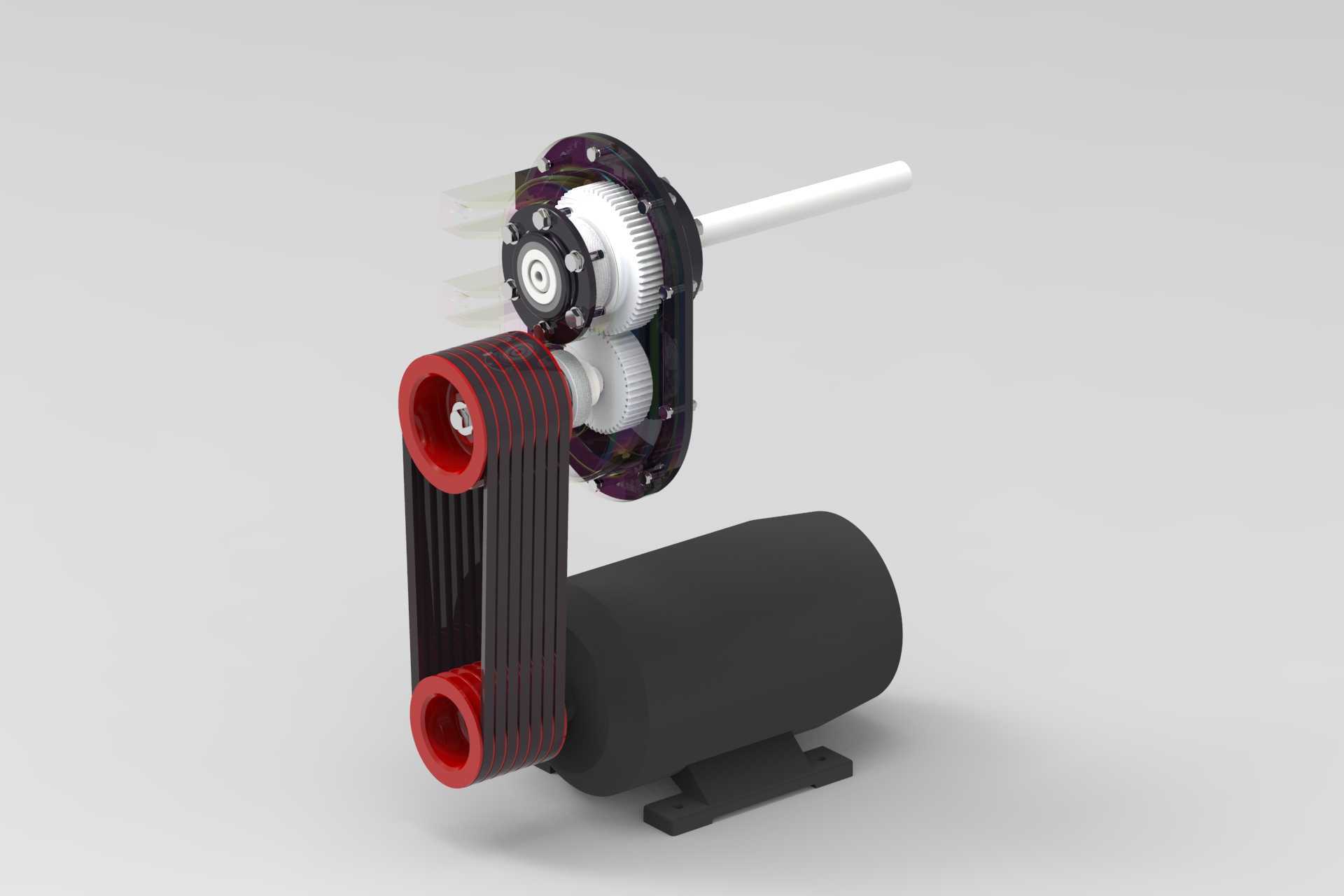

　　上部的减速腔采用剖分式壳体设计，端盖通过周向均布的紧固件与腔体连接，既方便装配时调整齿轮啮合间隙，也便于后期检查齿轮磨损情况、补充润滑脂。腔体内的齿轮组采用平行轴布置，从同步带轮输入的高速旋转，经两级圆柱齿轮减速后传递至输出螺杆副，最终带动光轴输出杆做直线运动。输出杆与腔体之间设置了导向衬套，能承受一定的径向偏载，避免输出杆伸出较长时出现别卡、抖动问题，适配存在少量侧向力的应用场景。

　　底部的安装支座采用一体化铸造结构，两个安装脚预留了通孔安装位，安装时可通过螺栓直接固定在设备安装基面，无需额外设计转接支架。安装面到输出杆轴线的高度、安装孔的孔距都做了标准化适配，能直接替换市面同规格的线性驱动产品，降低设备改造成本。输出杆的端部可根据实际使用需求加装连接接头，无论是铰接式连接还是法兰式刚性连接，都能通过端部的螺纹接口快速适配，无需对输出杆做二次加工。

　　设计过程中，传动比的匹配是核心环节，需要结合配套电机的额定转速、输出扭矩，以及目标场景的直线运动速度、推力需求做反向推算。这款结构的传动比设置兼顾了运行速度与输出推力，在额定输入功率下，输出杆的运行速度能满足多数自动化工位的节拍要求，同时输出推力可覆盖小型工件推压、工装夹紧、角度调节等常见工况。齿轮参数的选择上，采用了小模数正齿轮设计，在保证传动强度的前提下，尽可能压缩减速腔的径向尺寸，让整体结构更紧凑，减少安装占用空间。

　　润滑设计上，减速腔采用脂润滑方式，装配时在齿轮啮合面、轴承位置填充足量的锂基润滑脂即可满足长期运行需求，无需像油润滑结构那样设置密封油池、考虑漏油风险，进一步降低了使用维护成本。同步带轮位置无需额外润滑，带体采用耐磨损的橡胶材质，正常工况下使用寿命可达数千小时，出现磨损后只需松开张紧结构即可快速更换带体，维护操作门槛极低。

　　从安装边界来看，装置整体的横向尺寸由底部电机长度与上部减速腔直径共同决定，纵向尺寸则与输出杆的最大伸出长度相关，选型时需要提前确认安装空间的纵深，预留出输出杆完全缩回时的尾部空间，以及完全伸出时的前部活动空间，避免运行过程中出现结构干涉。输出杆的运动轴线与安装基面保持平行，安装时需要保证被驱动部件的运动方向与输出杆轴线同轴，偏差过大时会导致导向衬套异常磨损、输出阻力增大，严重时甚至会出现卡滞、烧毁电机的问题。

　　在实际应用中，这类驱动装置常被用在自动化生产线的工件挡停机构、小型物料的推送工位、智能设备的角度调节部位，相比气缸驱动，它不需要配套气源管路，控制更简单，能实现任意位置的精准停留；相比液压缸驱动，它不存在漏油风险，结构更清洁，适合对环境洁净度有一定要求的生产场景。整体结构没有复杂的异形零件，多数零部件都可采用常规机加工工艺制作，加工成本可控，适合小批量定制生产，也便于后期的备件替换。
