阿尔斯通轨道交通车辆承载底架结构

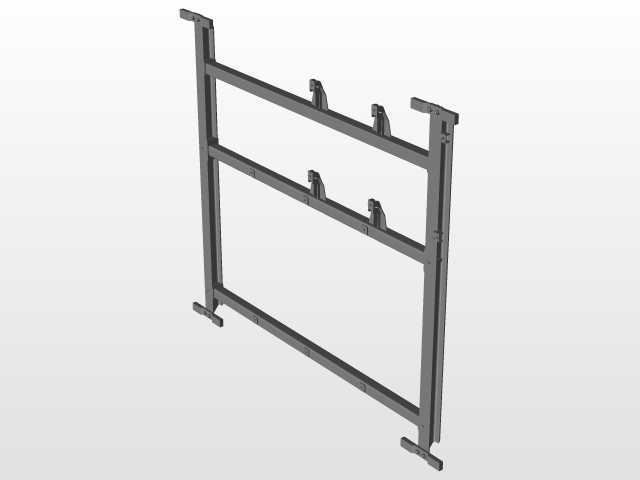

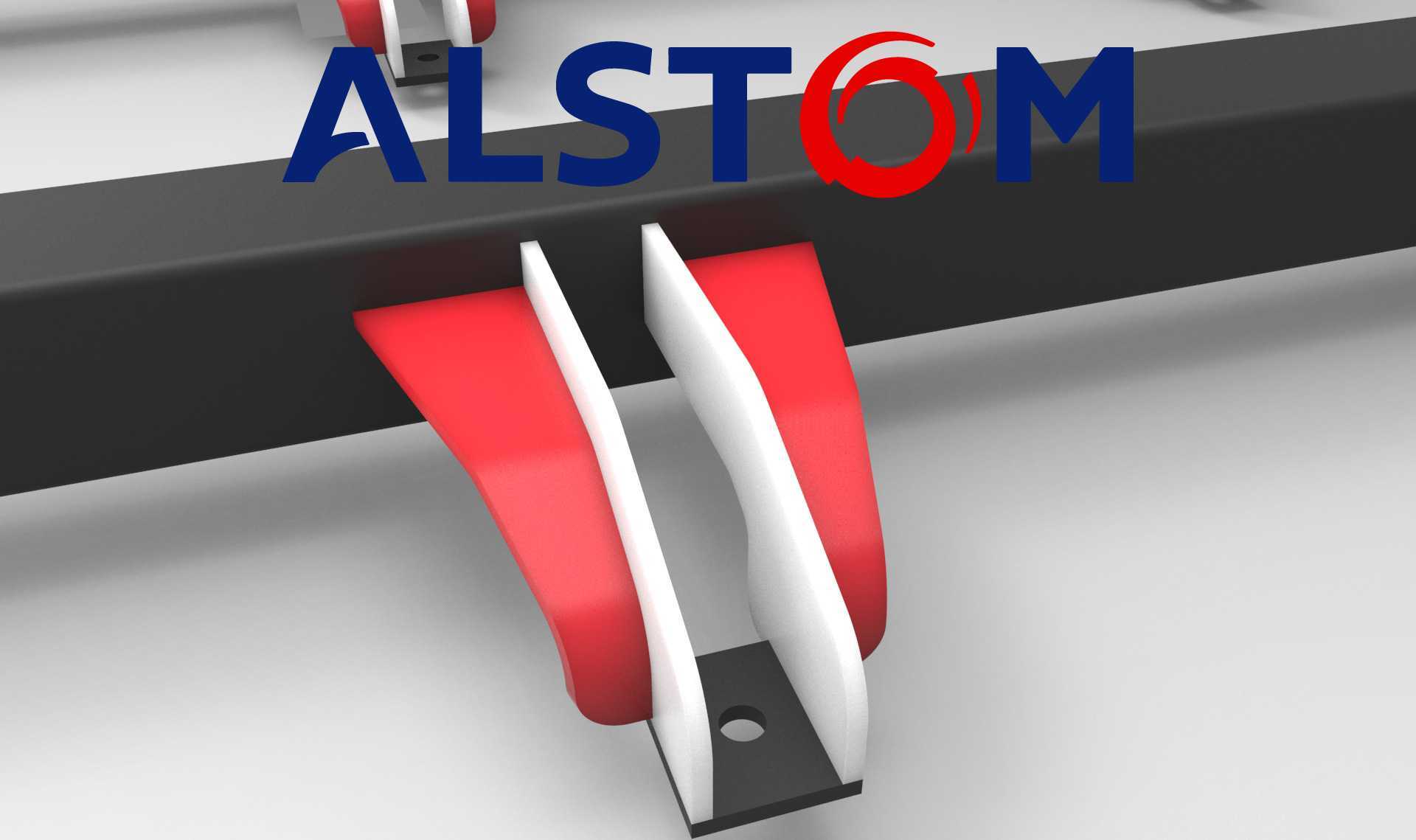

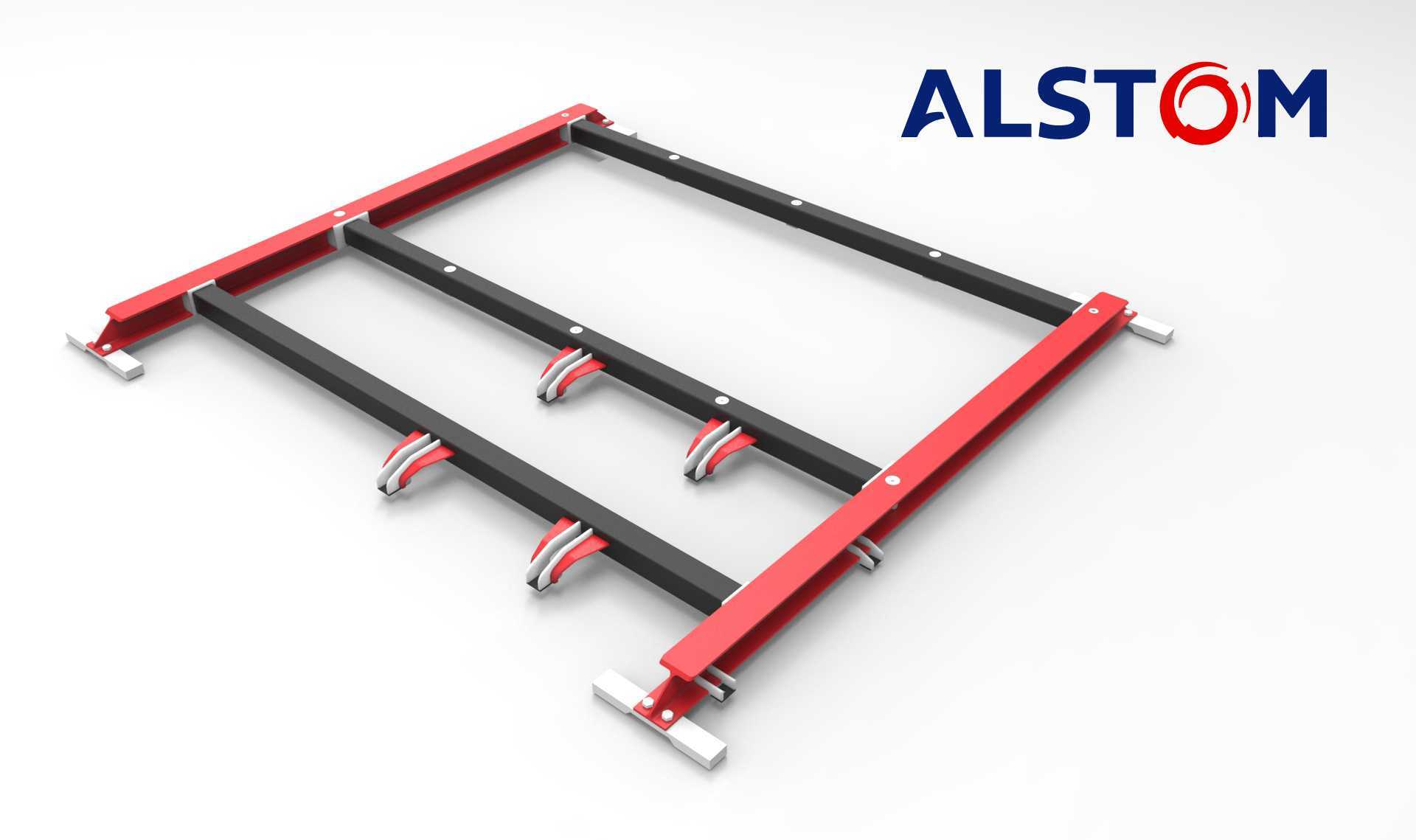

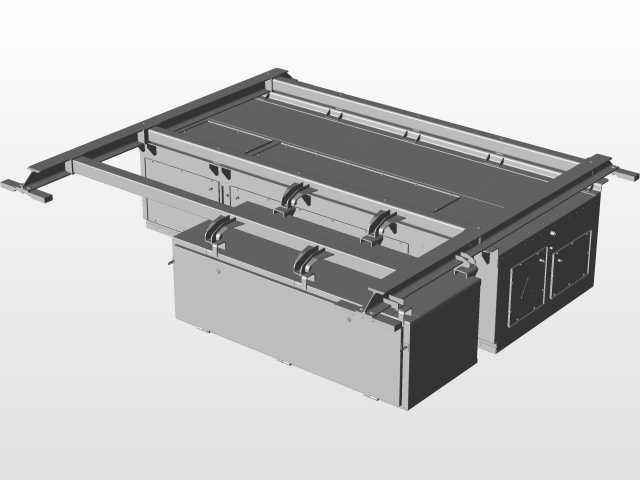

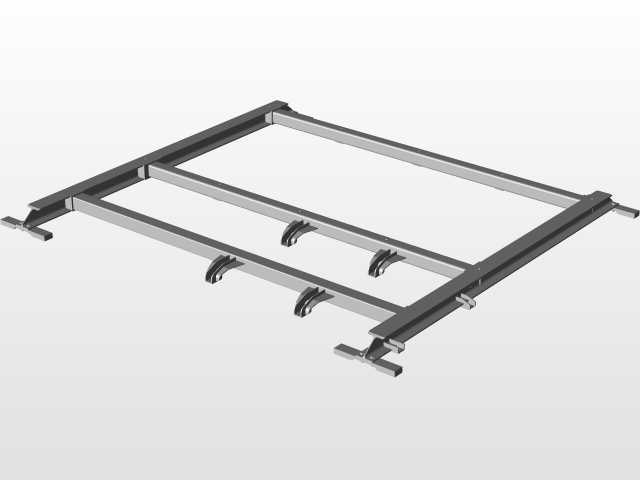

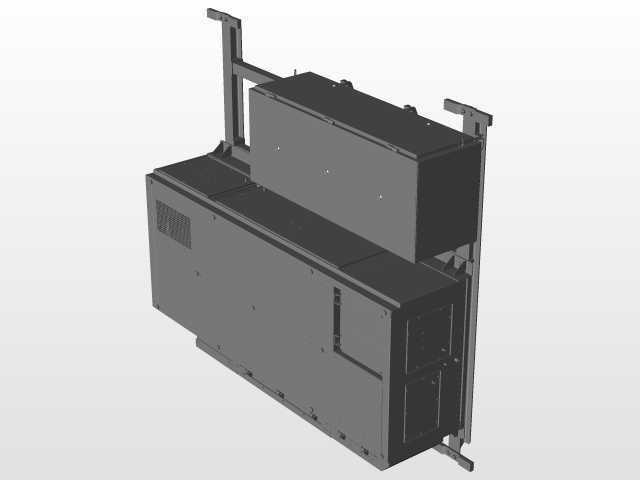

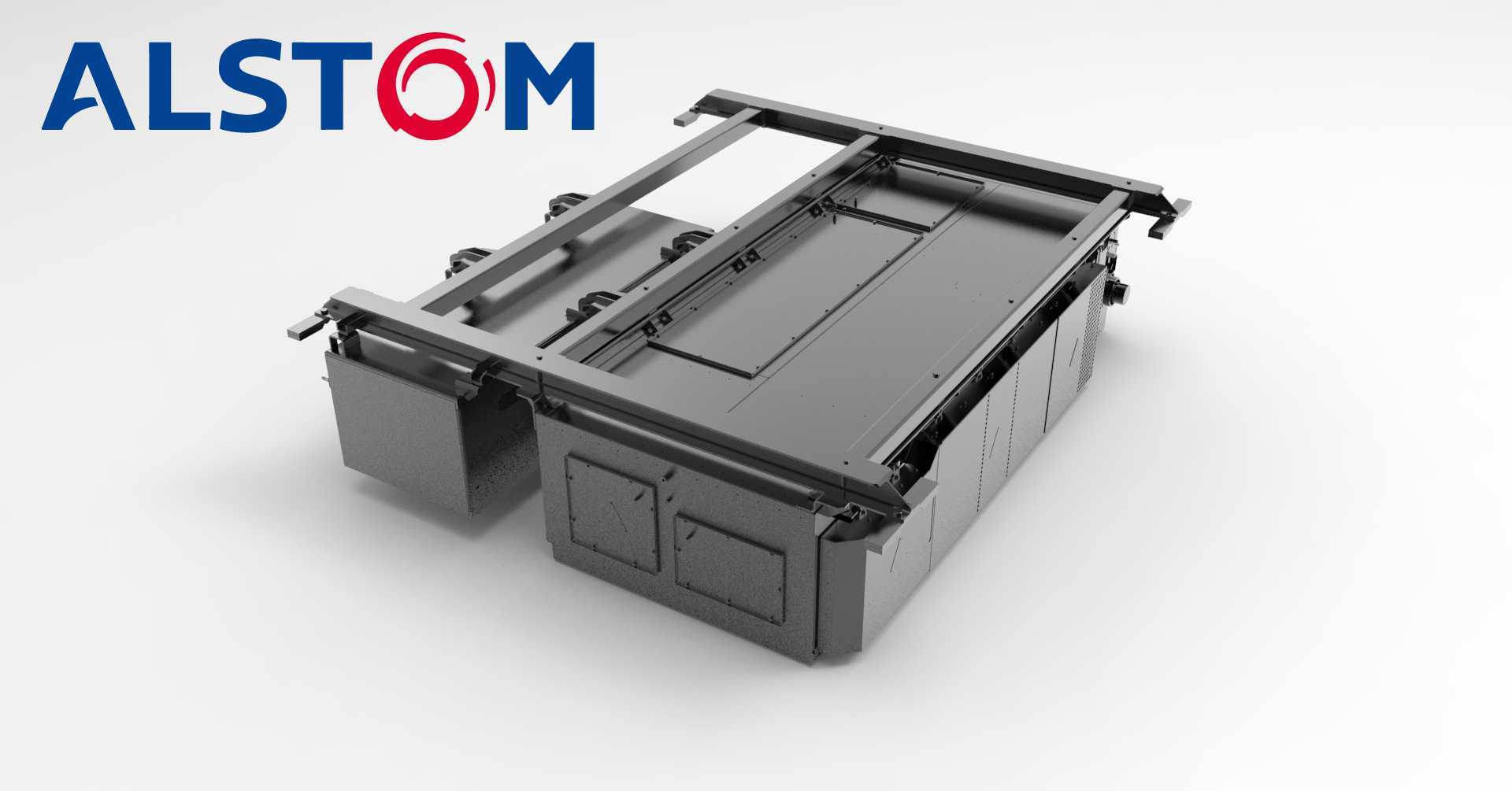

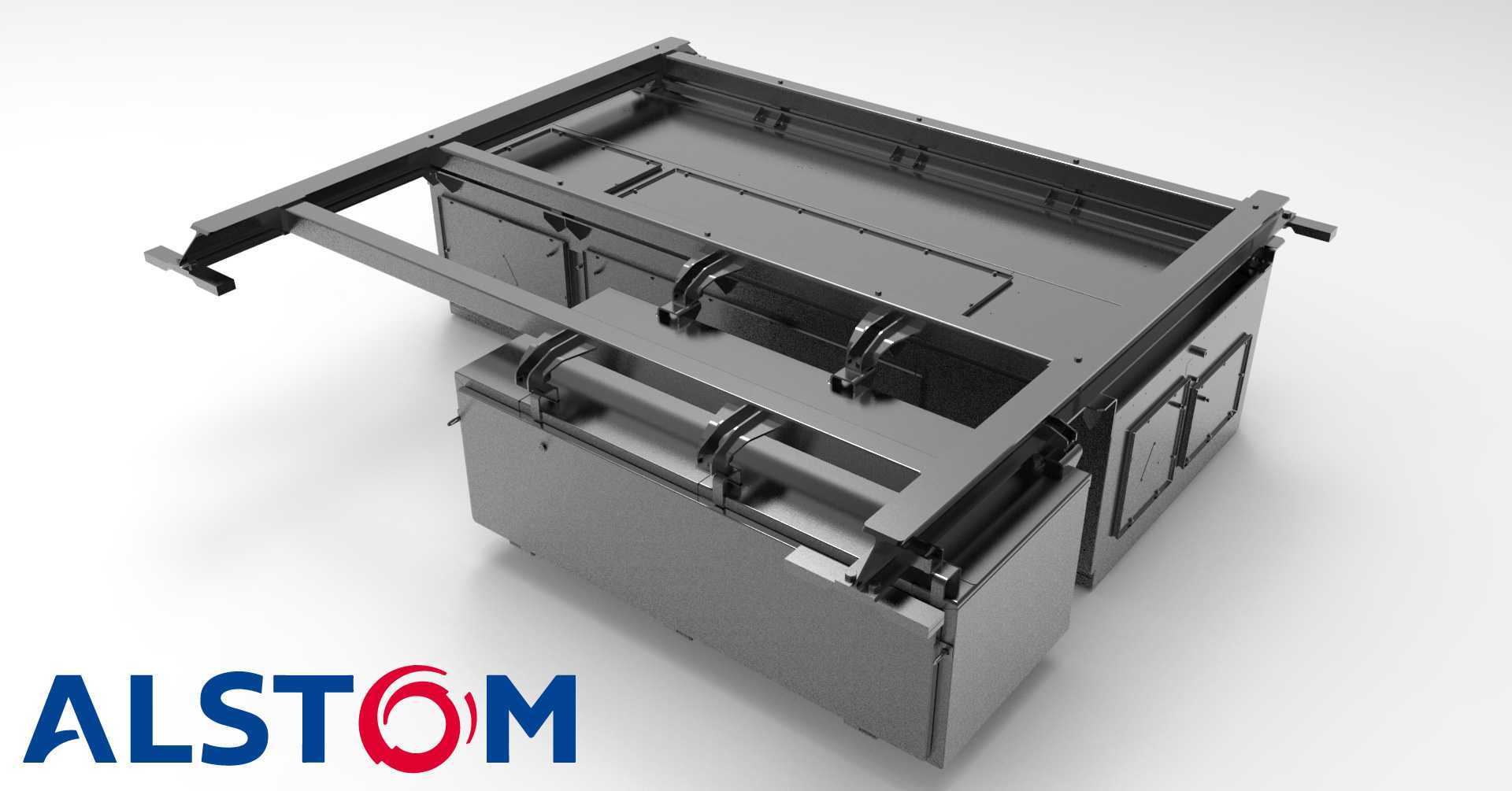

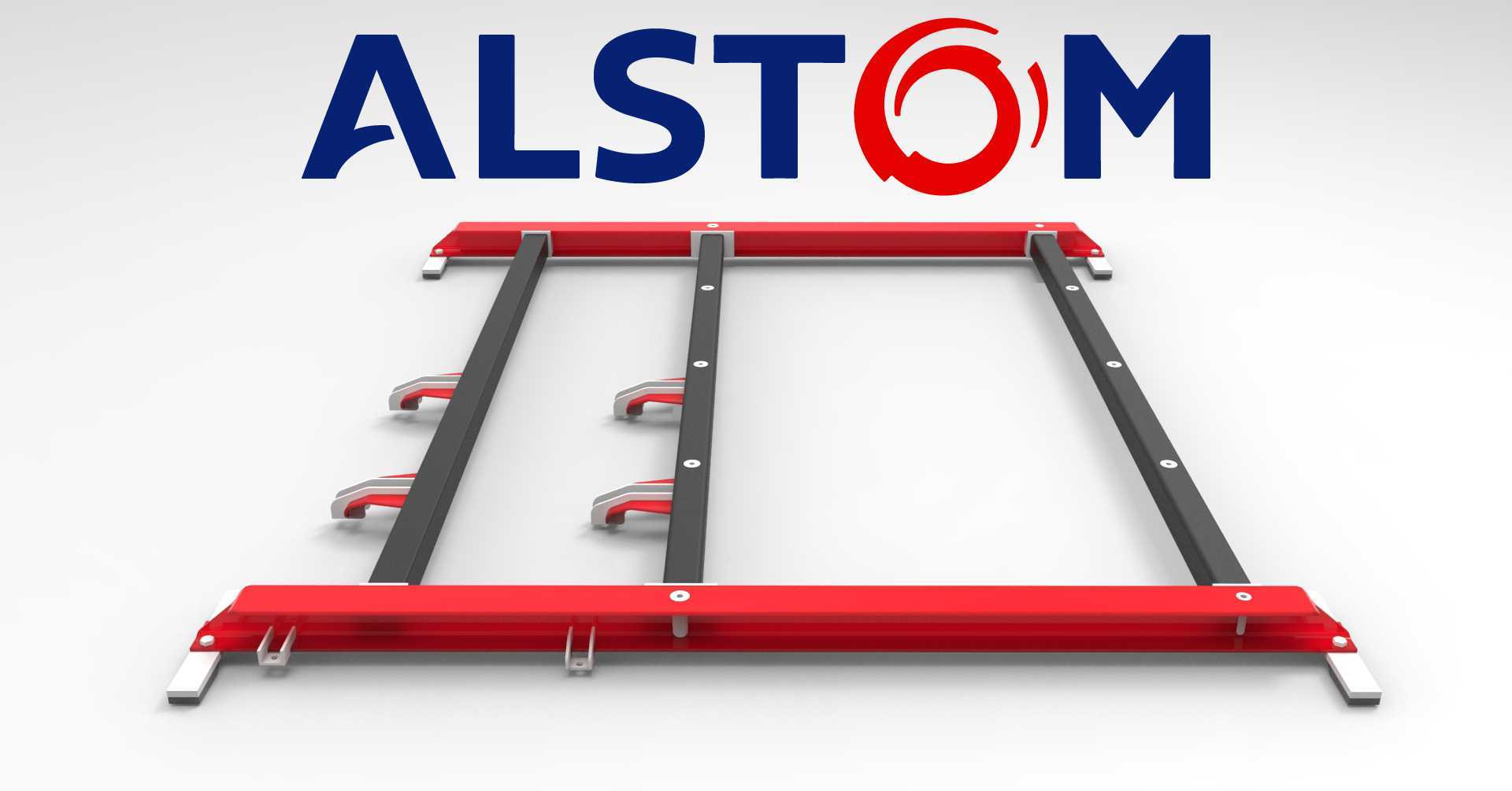

　　该底架结构主要应用于轨道交通车辆领域，作为车载设备或车体下部构件的承载安装基体，承担上部挂载构件的全部静载荷与车辆运行过程中产生的交变动载荷，是车辆走行部与上部挂载单元之间的核心传力构件。从结构设计逻辑来看，整体采用双侧纵向主梁搭配横向端梁的框架式布局，纵向主梁选用等截面型材作为主体承载结构，沿车辆行进方向布置，承担主要的纵向载荷传递与弯曲力矩承载；两端的横向端梁采用箱型截面设计，连接两侧纵向主梁形成封闭的受力框架，同时作为与车体或转向架接口的安装基准面，保证整体结构的抗扭刚度。设计过程中针对载荷工况做了针对性优化，将原方案的10个安装挂载点精简至4个，在保证所有挂载点承载能力满足要求的前提下，减少了冗余的连接结构，

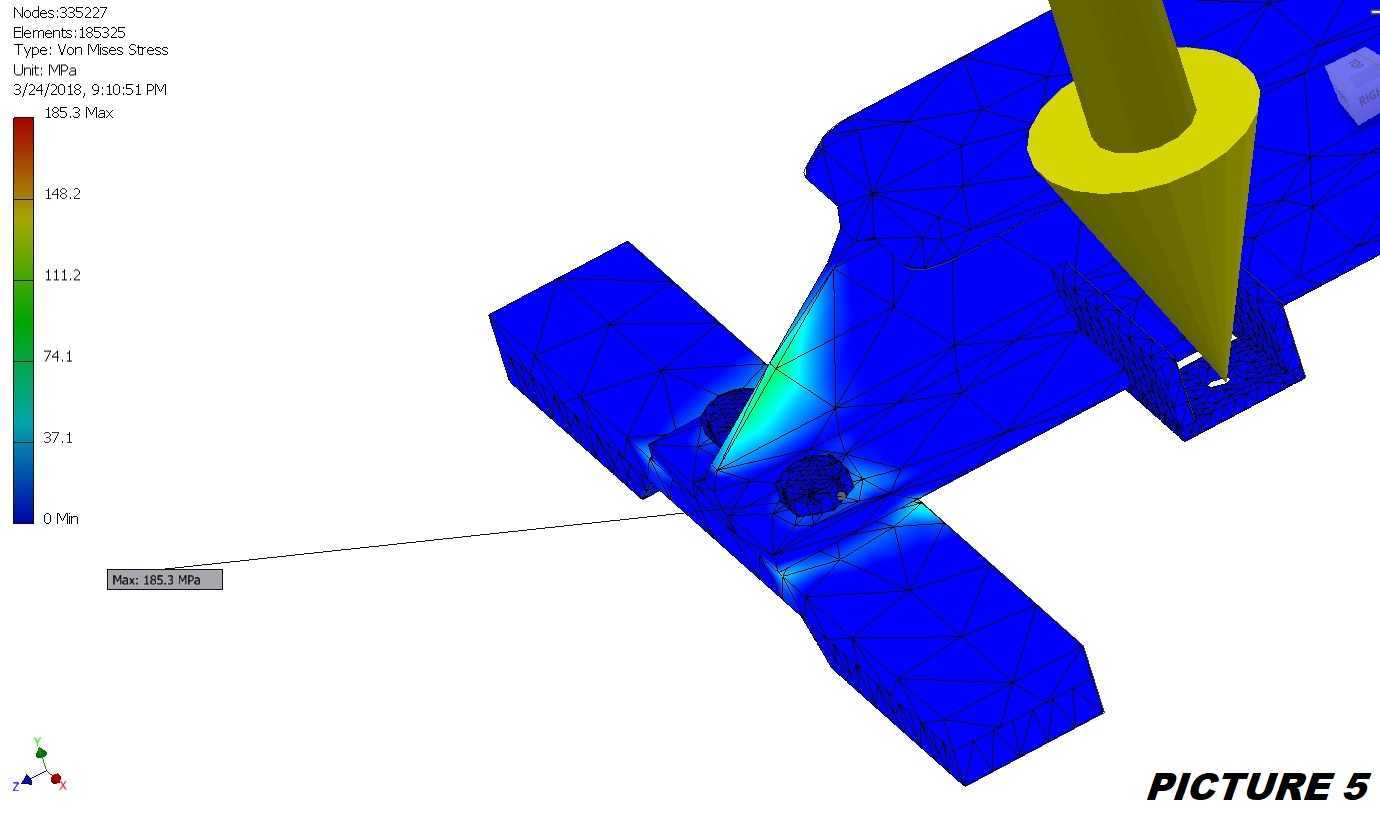

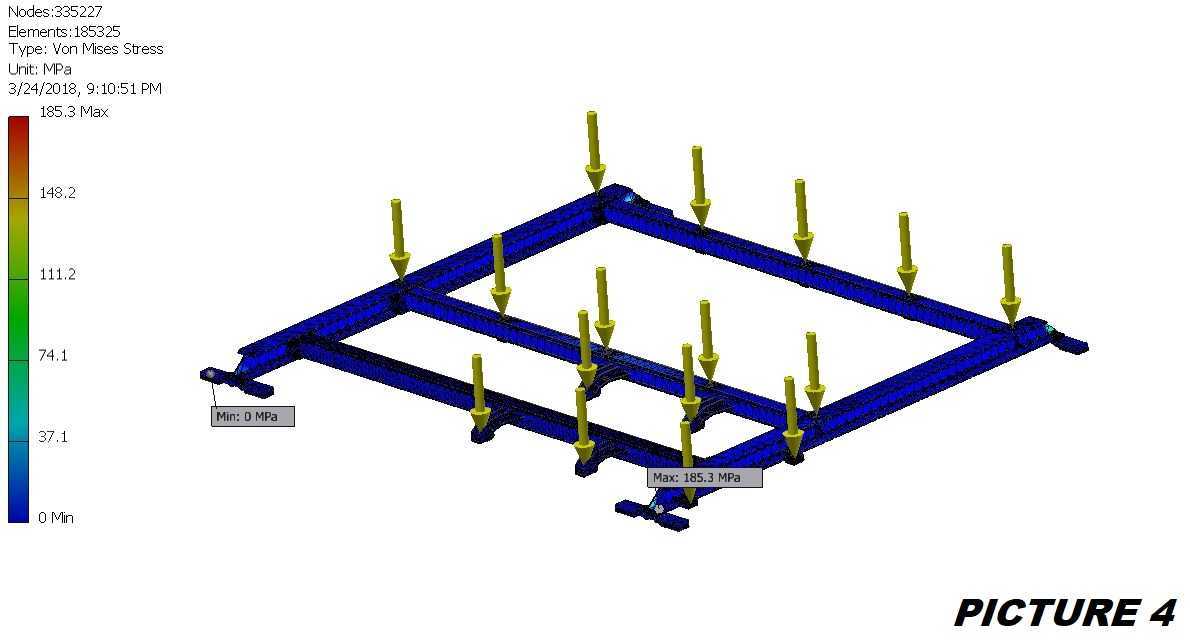

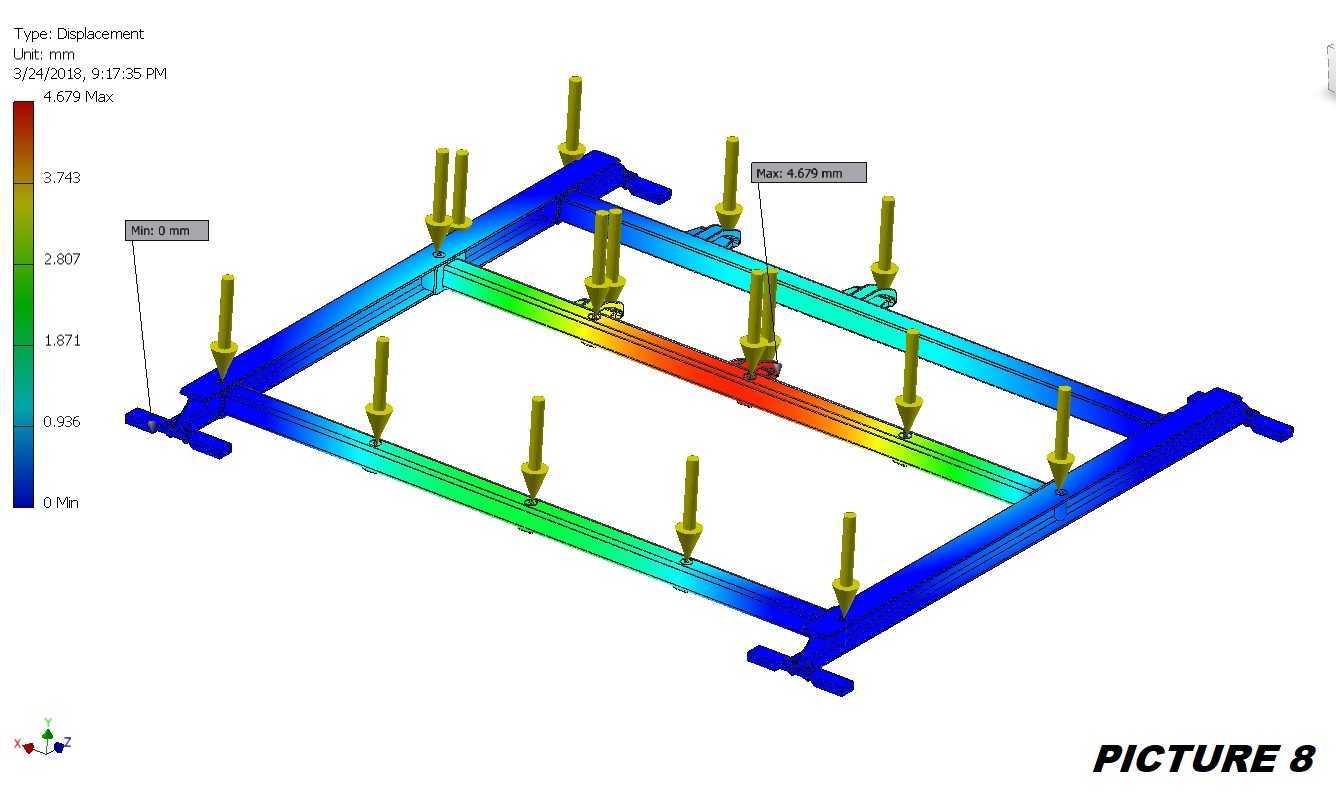

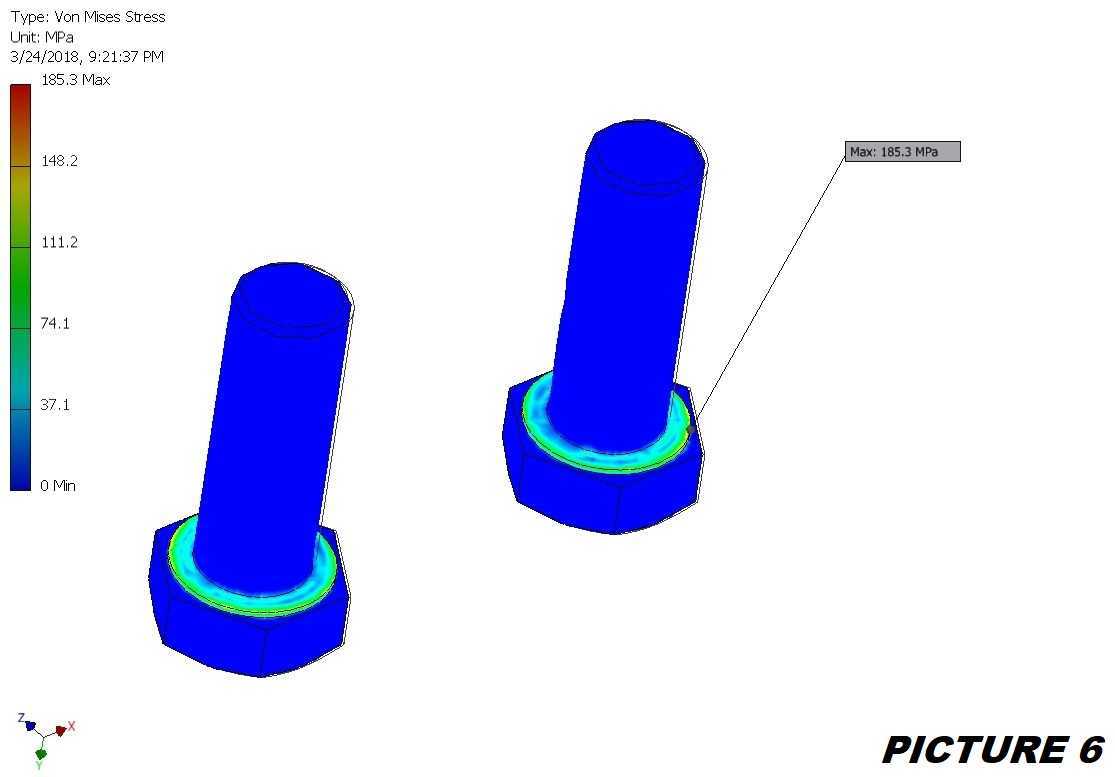

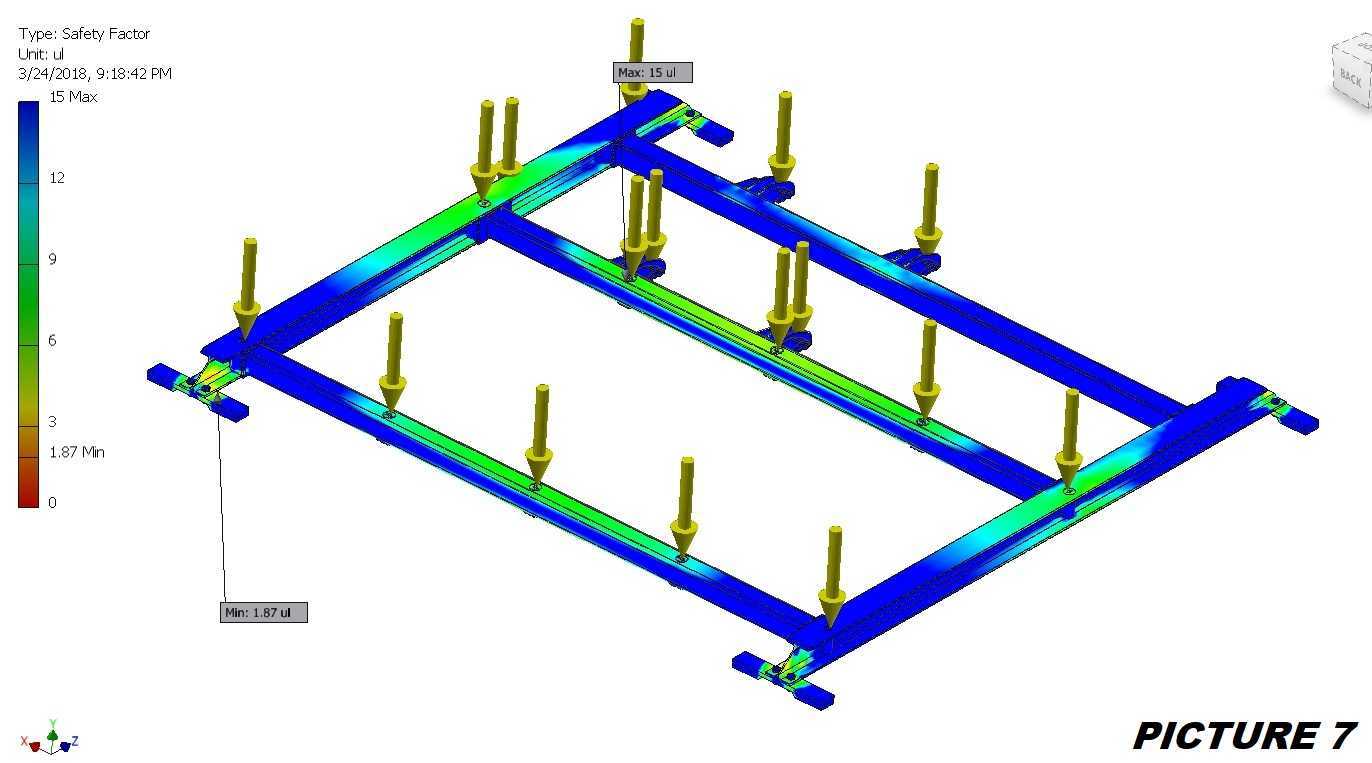

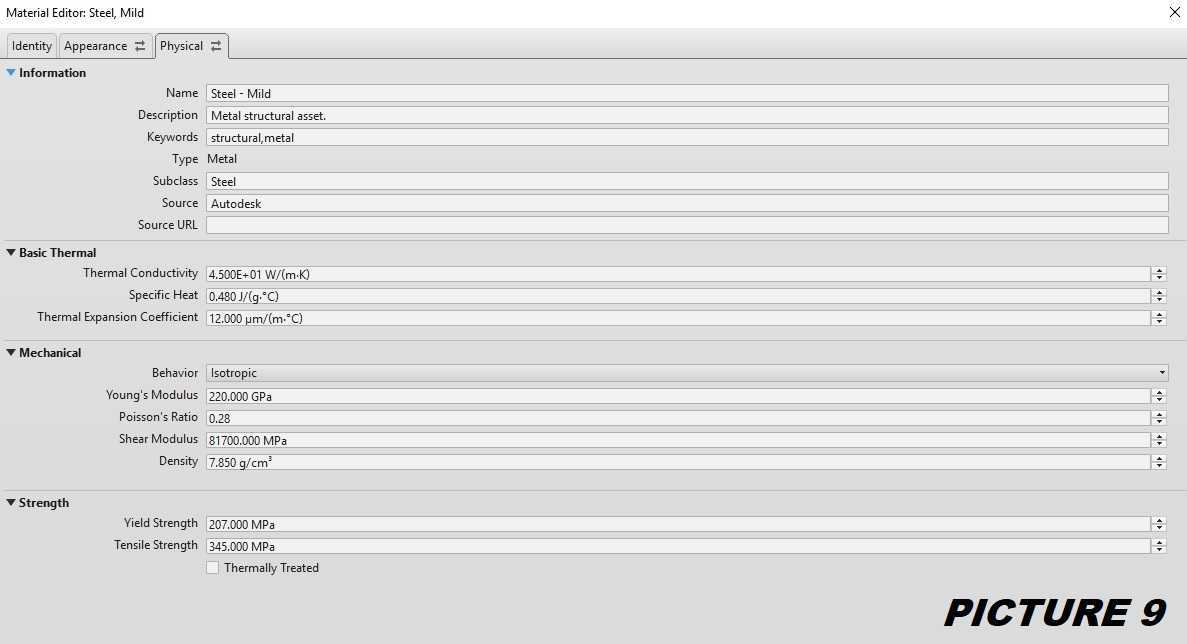

　　降低了整体结构自重，最终整体总质量控制在215kg，实现了轻量化与结构强度的平衡。所有组成零件统一选用同一种工程常用金属材料，避免了不同材料连接带来的电化学腐蚀风险，同时简化了生产过程中的材料采购、下料、焊接及热处理工序，降低了制造与后期维护成本。从安装边界来看，两侧纵向主梁的外侧间距、端梁上的安装孔位公差均严格匹配车载设备的安装接口要求，纵向主梁上预留的挂载点采用凸焊螺母与定位销组合的连接形式，既可以保证挂载设备安装时的定位精度，又能承受车辆运行过程中产生的纵向、横向冲击载荷，避免连接部位出现松动或疲劳失效。结构的静态分析覆盖了多种实际运行工况，包括额定静载下的弯曲变形、偏载工况下的应力分布、纵向冲击载荷下的焊缝强度校核、

　　横向摆动工况下的连接部位应力集中情况，所有工况下的最大应力值均低于材料的许用应力，最大变形量满足车载设备安装的精度要求，不会因结构变形导致上部挂载设备出现卡滞或精度失效问题。在细节设计上，主梁与端梁的连接部位采用满焊焊接工艺，焊缝位置做了圆弧过渡处理，减少应力集中系数；主梁端部的安装支脚采用机加工平面作为安装基准面，保证安装时的面接触精度，避免点接触带来的局部压溃风险；横向端梁上预留的接地接口与线缆固定点，整合了电气布线的安装需求，无需额外在底架上焊接布线支架，进一步简化了现场安装工序。该结构的外形尺寸充分考虑了车辆下部的限界要求，所有突出构件均在限界轮廓以内，不会与车辆走行部的其他运动部件发生运动干涉，同时预留了足够的操作空间，方便后期对挂载设备进行检修维护时的工具操作与部件拆装。
