工业面阵相机外观结构三维建模设计

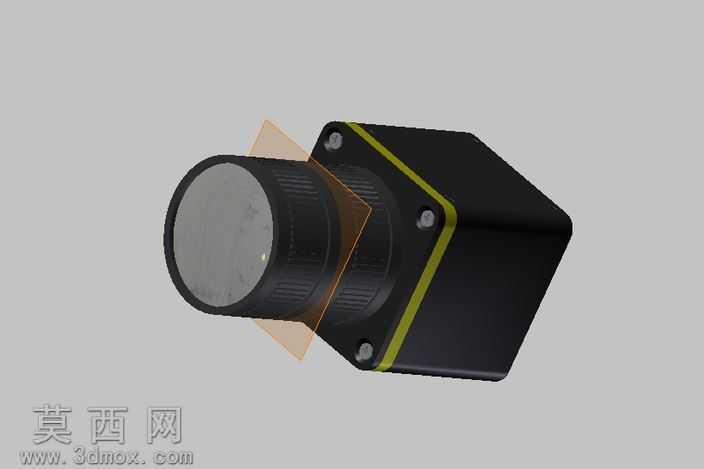

本模型为工业面阵相机的外观结构三维建模成果，建模过程中依托Autodesk Inventor软件完成全参数化构建，首先针对相机的核心组成模块进行拆分建模，分别处理镜头模组、机身主体、安装固定位三个核心部分。镜头部分采用旋转凸台命令完成镜筒的基础轮廓构建，针对镜筒表面的防滑纹理，采用环形阵列结合切除拉伸的方式实现等距分布的防滑齿结构，镜头前端的保护镜片采用薄壁特征构建，赋予高透光玻璃材质，调整材质的折射度与粗糙度参数，还原光学镜片的通透质感。机身主体部分采用拉伸凸台构建基础的方形壳体，针对壳体边角做等半径圆角处理，还原工业设备的圆润过渡设计，避免尖锐棱角的安全隐患；机身侧面的黄色装饰条采用包覆特征实现，精准贴合壳体曲面，赋予哑光烤漆材质，与黑色机身的磨砂质感形成视觉区分。机身正面的镜头安装法兰盘采用凸台拉伸构建，表面的固定螺丝孔采用异型孔向导命令生成标准内螺纹结构，螺丝零件单独建模后装配到位，还原真实的紧固件装配效果。建模过程中严格遵循工业相机的实际尺寸比例，各部件的装配间隙控制在合理公差范围内，确保结构逻辑符合真实产品的装配要求。渲染阶段采用工作室环境光，添加辅助光源突出机身的材质层次，黑色机身赋予哑光工程塑料材质，调整漫反射与高光参数，还原工业设备外壳的磨砂质感；金属螺丝件赋予不锈钢材质，添加轻微的反射效果提升真实感；黄色装饰条赋予半哑光烤漆材质，色彩饱和度调整至工业产品常用的警示黄标准。整体建模思路从产品的实际功能出发，先确定核心光学组件的安装位置，再向外延伸构建机身防护结构，最后添加外观装饰与固定结构，确保模型既具备外观展示效果，也能清晰呈现工业相机的基础结构逻辑，可用于工业视觉设备的方案展示、结构参考以及相关教学演示场景。
