可转位面铣刀盘机械加工刀具设计

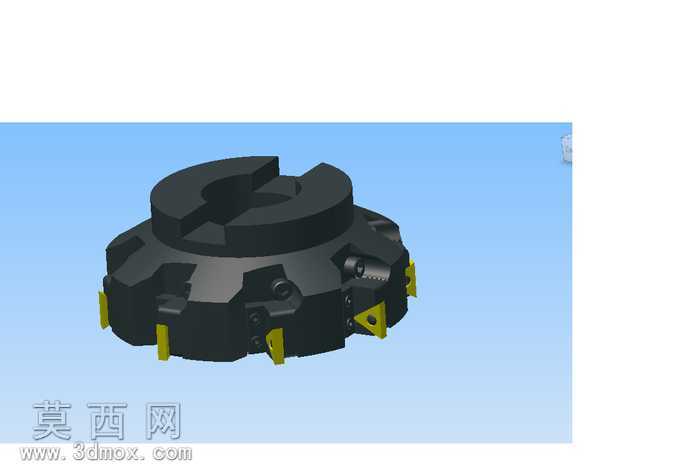

本作品为可转位面铣刀盘的三维参数化设计模型，整体采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械加工刀具的实际生产制造规范，完整还原了面铣刀盘的全部结构细节。模型主体采用自顶向下的设计思路，首先搭建刀盘整体的装配基准骨架，以刀盘中心轴线为核心基准，依次完成刀盘基体、刀片定位槽、刀片夹紧组件、中心定位孔、传动卡槽的特征构建。刀盘基体部分采用拉伸、旋转、圆周阵列等基础特征组合完成，外圆周均匀分布的刀片安装位采用圆周阵列方式实现，严格保证各安装位的分度精度，匹配实际铣削加工中每齿进给量均匀的工艺要求。刀片采用硬质合金可转位刀片的标准结构，建模时还原了刀片的几何角度，包括前角、后角、刃倾角等关键切削参数，刀片与刀座的配合面采用贴合约束，还原实际装配中的定位精度。夹紧结构采用螺钉压紧式的经典可转位刀具夹紧方案，建模时还原了压紧螺钉、刀垫的完整结构，各零件之间的装配约束完全按照实际装配关系设置，可实现虚拟装配与干涉检查。材质渲染部分，刀盘基体采用调质合金钢的材质表现，还原金属表面发黑处理的哑光深灰质感，硬质合金刀片采用钨钴类硬质合金的黄亮色金属质感，压紧螺钉采用标准紧固件的镀锌亮面金属质感，背景采用简洁的浅蓝色渐变，突出刀盘本身的结构特征。模型结构完整覆盖了面铣刀盘的功能设计：中心的传动卡槽用于与机床主轴端面的传动键配合传递扭矩，中心定位孔用于与主轴定位轴颈配合保证装夹同轴度，圆周分布的刀片切削刃在装配后形成完整的端面切削刃轨迹，可完成平面铣削加工的切削动作。设计过程中充分考虑了刀具的动平衡特性，整体结构沿中心轴线完全对称，各阵列特征的尺寸、重量完全一致，满足高速铣削加工的动平衡要求，可直接用于数控加工教学、刀具结构演示、虚拟加工仿真等场景。
