大重型短工件加工立式车床结构

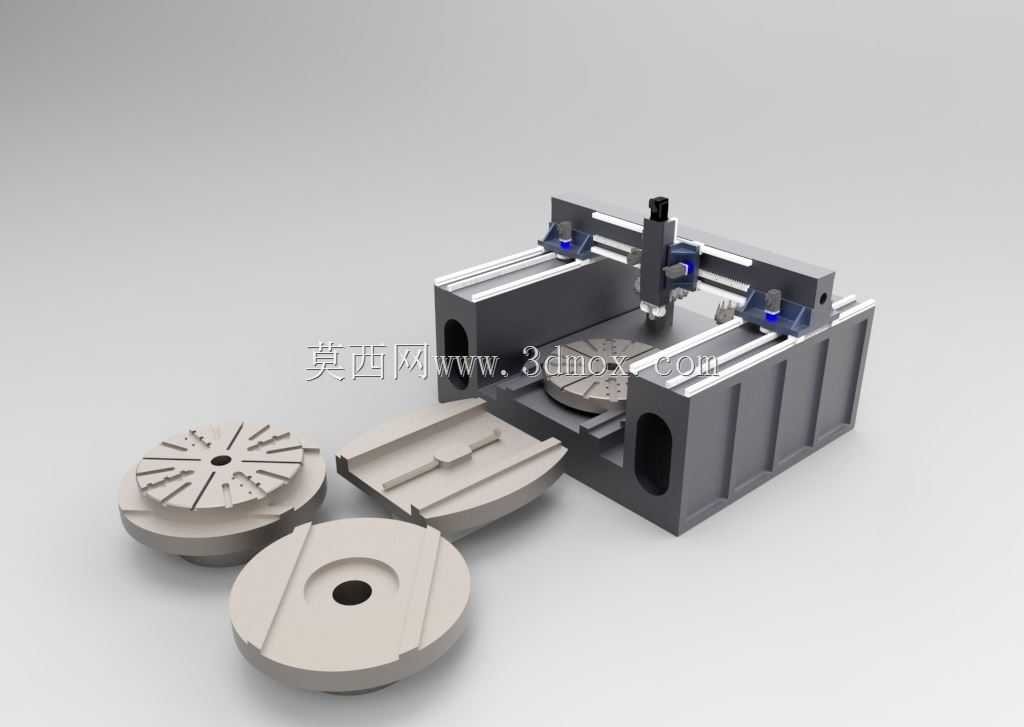

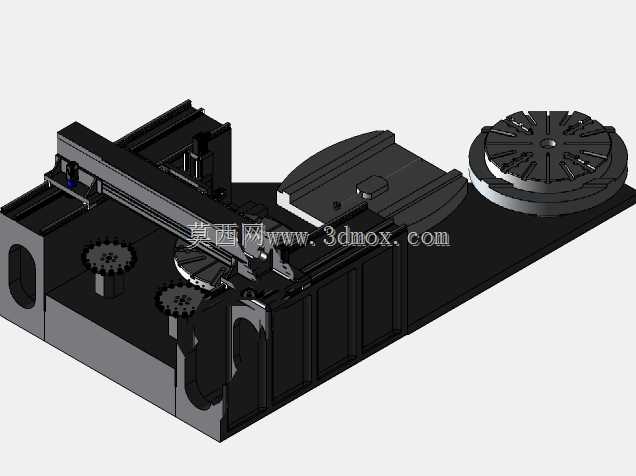

这款立式车床的结构设计，核心瞄准大尺寸、大重量、短轴向长度工件的加工需求，这类工件在重工制造场景里十分常见，比如大型法兰盘、重型减速机壳体、矿山设备的回转支撑座、风电轮毂的基础法兰段，这类工件如果放在普通卧式车床上装夹，会因为自重过大产生装夹变形，回转时的离心力也会带来极大的加工振动，根本无法保证端面和外圆的形位公差。从整体布局来看，这款设备采用了固定龙门横梁的框架结构，床身主体采用箱型筋格的铸造结构设计，内部布置了纵横交错的加强筋，能够承受大吨位工件放置时的静载荷，以及重切削时的交变切削力，避免床身长期使用出现应力变形。横梁上布置的十字滑台搭载了垂直方向的进给主轴单元，滑台的导轨采用重载线性导轨搭配滚珠丝杠的传动组合，既保证了进给的定位精度，也能承受重切削时的径向切削抗力。设备配套了三种不同规格的可更换工作台卡盘，分别适配不同直径范围的盘类、短轴类工件，每个工作台都带有独立的T型槽布局，能够配合不同的压板、专用夹具完成异形重型工件的装夹固定，工作台的主轴采用大直径推力滚子轴承搭配径向轴承的组合，承载能力远高于同规格卧式车床的主轴结构。在安装边界上，这款设备的床身底部预留了整块的地脚安装平面，需要配套浇筑混凝土地基来抵消设备运行和工件装夹时的重量，安装时需要保证床身水平度在0.02mm每米的范围内，避免长期负载导致导轨出现偏磨。设计过程中特意将排屑空间预留到了工作台的两侧区域，方便配套链板式排屑装置收集加工产生的铁屑，主轴的冷却管路也沿着滑台内部的走线槽布置，避免加工时的铁屑飞溅损坏管路。和普通立式车床不同的是，这款设备的横梁没有设置升降机构，牺牲了一定的加工高度范围，换来了更高的整体结构刚性，非常适合加工高度尺寸不大但重量动辄数吨甚至数十吨的重型盘类零件，这类零件的加工工序大多集中在端面车削、外圆粗精车、止口镗削，不需要太大的Z轴行程，固定横梁的结构刚好能把刚性优势最大化。在实际加工场景中，这类设备通常布置在重工车间的重型加工工段，配套大吨位的桥式起重机来完成工件的上下料，工作台的转速设计偏向低速大扭矩区间，能够满足硬质合金刀具对铸钢、铸铁类重型毛坯的粗加工需求，也能支持精加工时的稳定进给，保证工件的表面粗糙度和尺寸精度。
