紧凑型行星齿轮传动结构三维设计

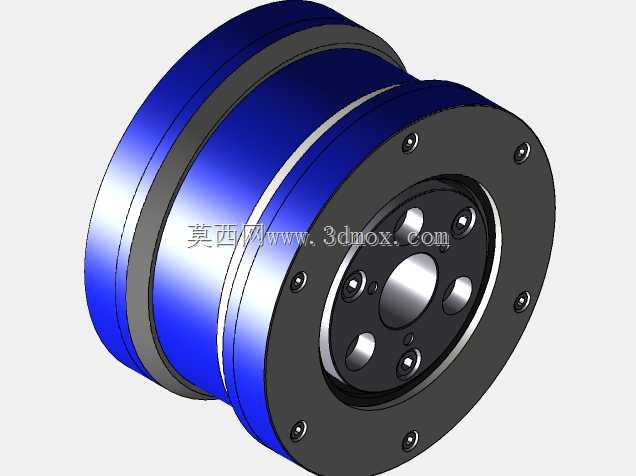

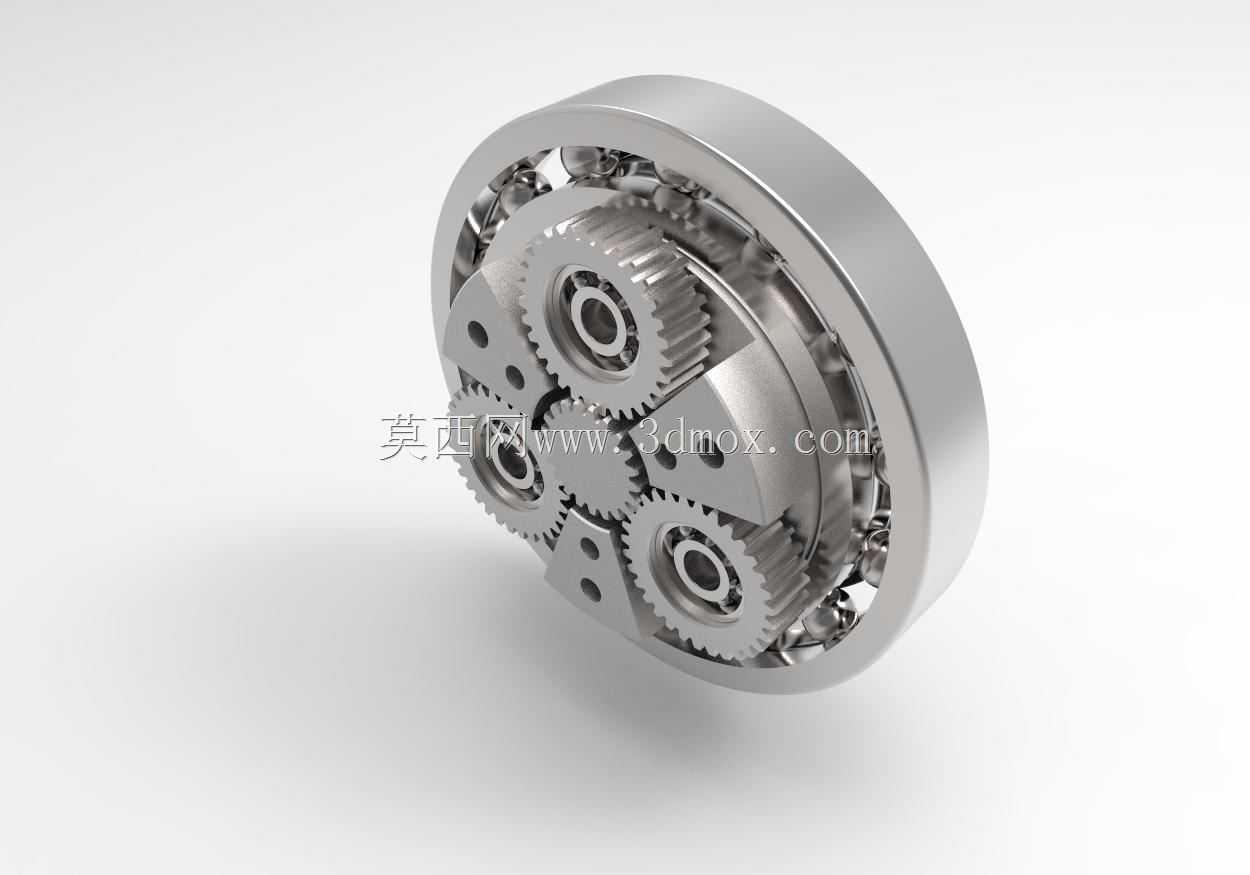

这款行星齿轮传动结构，常被集成在对安装空间有严格限制的传动链路中，比如小型伺服驱动工位、精密输送单元的动力输入端，或是便携作业设备的动力输出段，依靠同轴排布的结构特性，在极小的轴向尺寸内实现大传动比的动力传递，不会额外占用设备侧方的安装空间，适配紧凑布局的设备设计需求。从实际传动逻辑来看，这套结构依靠内齿圈、太阳轮、多组行星轮的配合完成动力传输，动力从太阳轮输入后，会均匀分流给周向排布的三个行星轮，行星轮沿着固定的内齿圈做公转加自转的复合运动，最终通过行星架将整合后的动力输出，这种分流传动的模式能让每个轮齿承受的载荷大幅降低，同等输出扭矩下，整体结构体积可以比平行轴齿轮结构缩小近一半，同时传动过程的啮合重合度更高，运行时的振动和噪音都能控制在较低水平，适合对运行平稳性有要求的场合。设计过程中首先要匹配安装边界的约束，整体采用圆盘式的外形结构，外圈的内齿圈壳体同时承担安装定位的功能，端面预留的安装孔位可以直接和设备的安装法兰对接，不需要额外设计转接支架，轴向的尺寸控制要适配常规伺服电机的输出轴安装长度，太阳轮的内孔采用标准键槽结构，能直接和驱动电机的输出轴配合，行星架的输出端也做了标准化的接口设计，可直接连接负载端的联轴器或者传动轴。轮系的参数匹配上，要兼顾传动比和承载能力的平衡，行星轮的数量选择三个，是兼顾载荷均匀分布和结构加工难度的最优选择，过多的行星轮会对加工装配的精度要求陡增，过少则无法发挥分流传动的承载优势，每个行星轮都通过自带的轴承安装在行星架的定位销轴上，销轴和行星架的配合采用过盈加定位销的固定方式，避免大扭矩传递时销轴出现转动移位。内齿圈和外壳采用一体化设计，既保证了内齿圈的刚性，也减少了分体装配带来的累积误差，外圈的壳体表面做了平整处理，既可以作为安装基准面，也能在高负载运行时辅助散热，避免轮系长时间运行出现温度过高的问题。实际选型应用时，这套结构可以根据需求调整内齿圈的固定状态，比如固定内齿圈时由行星架输出，能获得最大的减速比；固定行星架时由内齿圈输出，则可实现反向的增速传动，适配不同的动力传输需求，周向均匀排布的行星轮让整体结构的受力完全对称，运行时不会出现单侧偏载的问题，能有效延长轴承和轮齿的使用寿命，减少日常维护的频次。
