HIWIN HR30线性导轨滑块结构设计

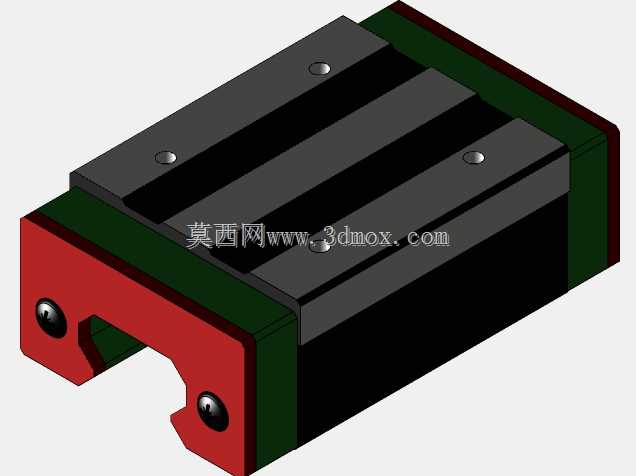

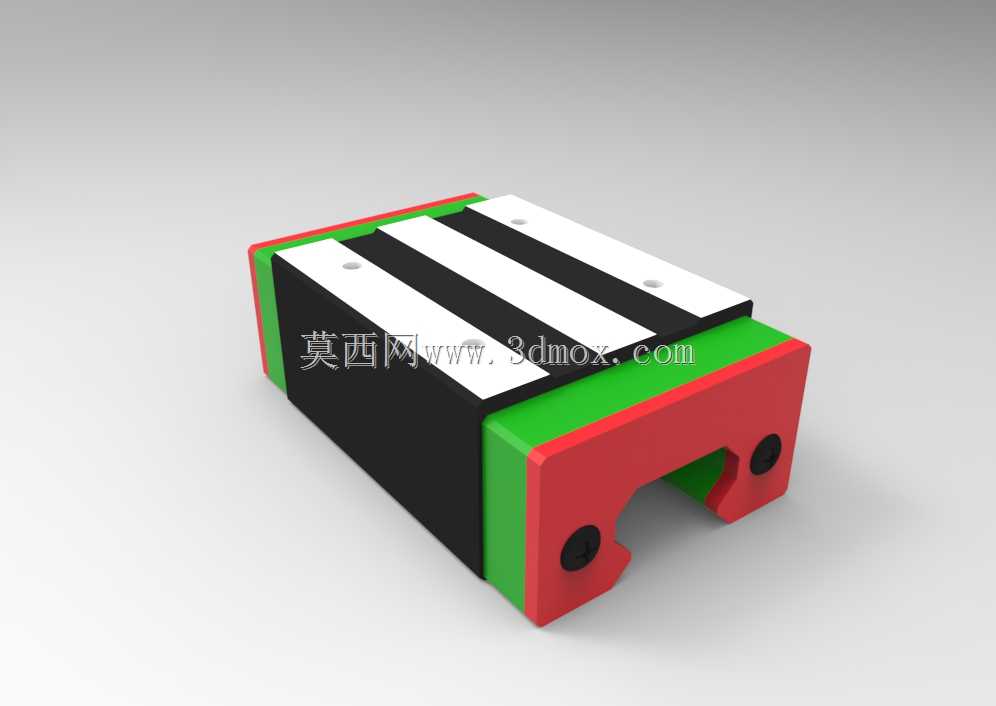

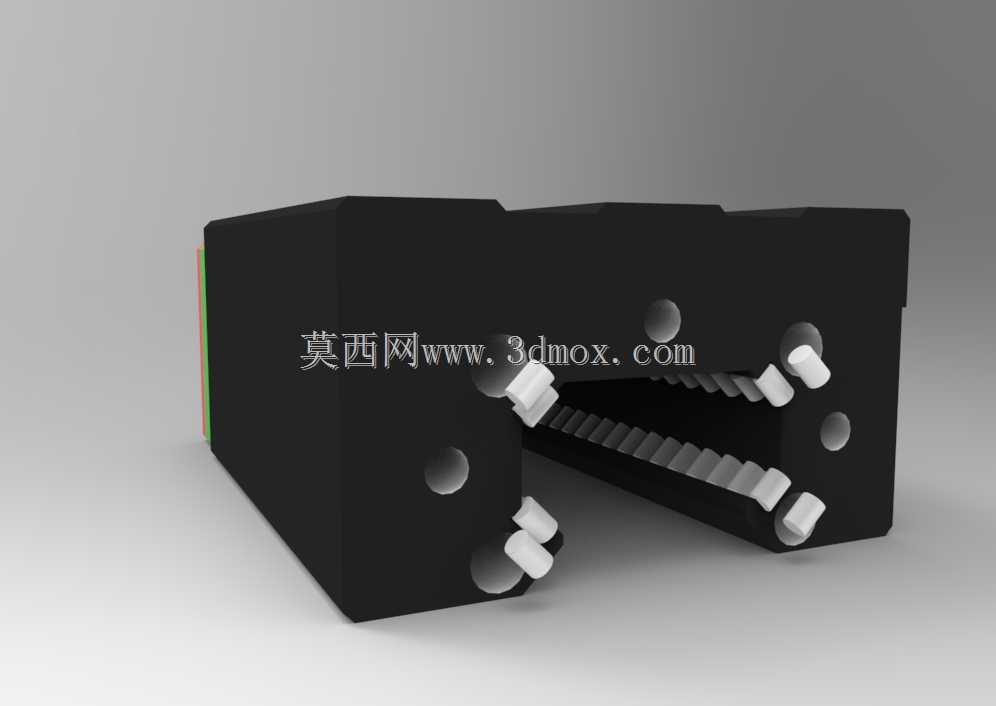

这款HIWIN HR30线性导轨滑块，是直线传动系统里的核心承载部件，日常在数控加工中心、自动化输送线、精密检测设备、工业机械手的直线运动轴段都能见到它的身影，主要作用是为运动负载提供高精度的直线导向支撑，同时承受不同方向的载荷，保证运动过程的平稳性与重复定位精度。从结构设计来看，滑块主体采用分体式组合结构，端盖部分做了红色的密封防护设计，侧边的绿色结构是端面密封与保持架的组合件，既可以阻挡加工过程中产生的切屑、切削液、粉尘进入滑块内部的滚道区域，避免滚珠出现磨损卡滞，也能对内部循环的滚珠起到限位导向作用，保证滚珠在回流通道内顺畅循环。滑块顶面的黑白相间区域是安装基准面与安装孔位区域，三个均匀分布的安装沉孔用于和运动负载的安装面锁紧固定，安装孔的位置公差严格匹配对应规格导轨的安装尺寸，装配时不需要额外做孔位适配，直接按照扭矩要求锁紧即可完成负载与滑块的连接。滑块端面的两个黑色堵头是油嘴安装位或者工艺孔堵头，日常维护时可以通过这个位置注入润滑脂，对内部的滚珠与滚道接触面进行润滑，降低长期运行的磨损量，延长部件的使用寿命。从安装边界来看，这款HR30规格的滑块适配同型号的HIWIN线性导轨，安装时需要保证导轨的安装基准面直线度公差在允许范围内，滑块与导轨配合后，侧向的预紧力可以根据实际使用场景调整，轻载高速的搬运场景可以选用低预紧等级，重载切削的加工场景可以选用中高预紧等级，兼顾运行刚性与运动顺畅度。滑块的整体外形做了倒角过渡处理，没有尖锐的棱角，既可以避免装配过程中划伤操作人员，也能减少安装时与周边部件的干涉风险，内部的滚道采用哥特式结构设计，滚珠与滚道的接触角设计合理，能够同时承受径向载荷、反径向载荷以及双向的侧向载荷，在偏载工况下也能保持稳定的运动精度，不会出现卡滞或者精度快速衰减的问题。在实际设备选型过程中，需要根据运动轴的负载重量、运行速度、行程长度、精度要求来匹配对应的滑块预紧等级与数量，单根导轨上通常配置两个及以上的滑块来分摊负载，提升运动机构的整体刚性，这款滑块的回流通道做了优化设计，滚珠循环过程中的噪音更低，高速运行时的振动更小，适合对运行噪音有要求的精密装配设备场景。
