带挂钩式圆柱螺旋拉伸弹簧结构

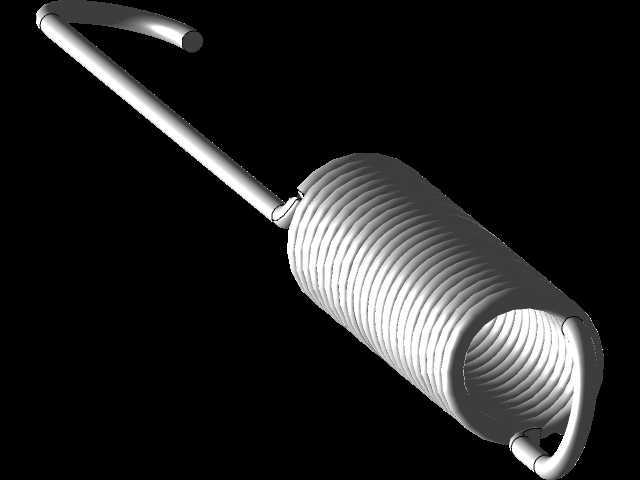

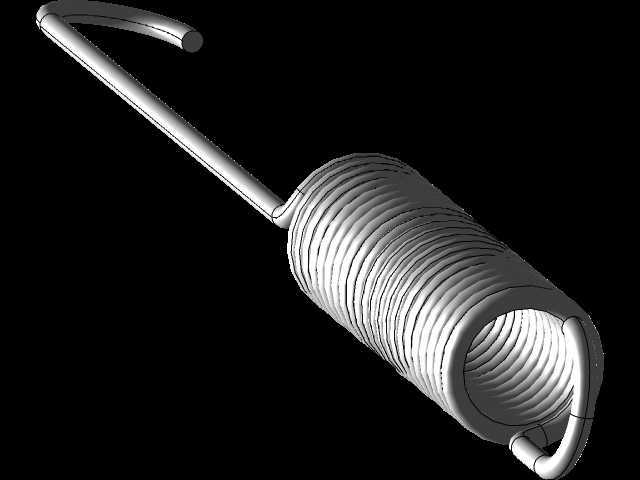

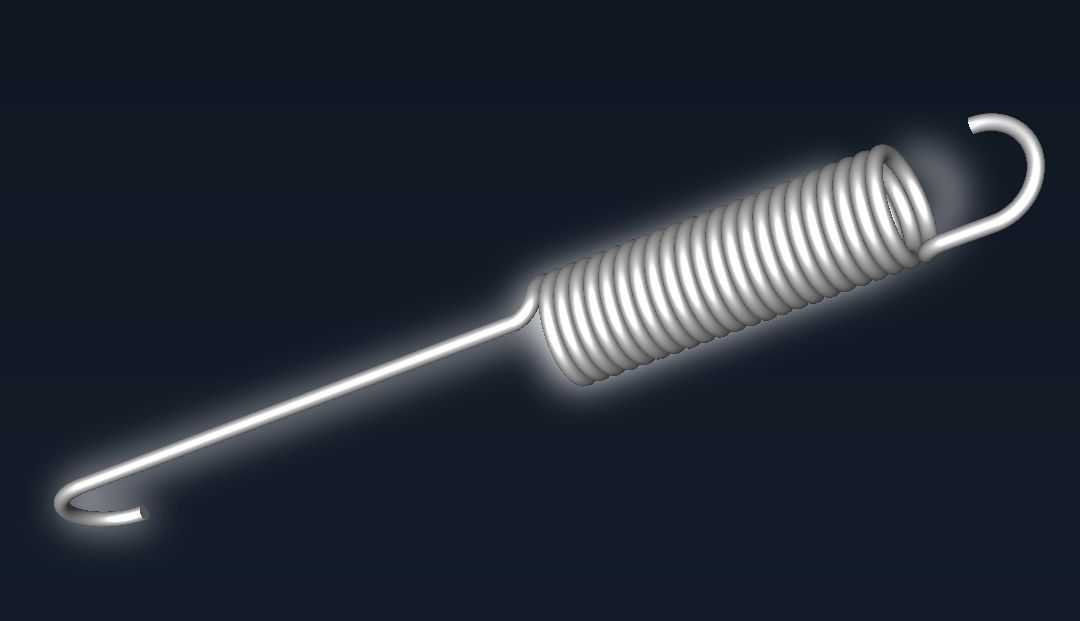

　　在各类机械传动、复位、张紧机构的设计场景中，拉伸弹簧是应用频次极高的弹性储能元件，从工装夹具的复位结构、输送线的张紧调节，到小型设备的开合复位、运动机构的载荷缓冲，都能见到这类两端带挂钩的圆柱螺旋拉簧的身影。不同于压缩弹簧依靠端面承压传递载荷，拉伸弹簧的载荷传递完全依赖两端的挂钩结构，因此在建模阶段首先要明确的就是挂钩的形式与安装边界：本次建模的拉簧采用的是圆钩环侧置长挂钩结构，挂钩从弹簧端部簧圈切线方向延伸弯折，钩部做圆弧过渡处理，避免应力集中在弯折处出现断裂隐患。设计这类拉簧时，首先要匹配安装空间的两个挂点间距，自由状态下两挂钩内侧的间距要略小于安装后的初始挂点间距，保证安装后弹簧能提供初始预紧力，避免设备运行过程中出现松脱、

　　晃动的问题。簧圈部分采用等节距密绕设计，自由状态下相邻簧圈完全贴合，没有预留间隙，这也是拉伸弹簧和压缩弹簧最直观的结构区别——密绕结构可以让弹簧在承受轴向拉力时，簧圈从贴合状态逐步分离，在有效拉伸行程内提供稳定的线性弹力输出。建模过程中要注意簧丝直径、弹簧中径、有效圈数的参数匹配：簧丝直径决定了弹簧的承载能力，中径和有效圈数则直接影响弹簧的刚度系数，相同簧丝直径下，中径越大、有效圈数越多，弹簧刚度越低，相同拉伸长度下提供的弹力越小，反之则刚度越高，适合需要大载荷小行程的张紧场景。两端挂钩的弯折半径不能过小，通常弯折内半径要大于等于簧丝直径，避免弯折处出现过大的残余应力，在长期交变载荷下产生疲劳断裂；

　　同时挂钩的开口尺寸要匹配安装时所用的销轴或者挂柱直径，开口间隙控制在0.2-0.5mm即可，既方便安装拆卸，又不会因为间隙过大导致运行时出现冲击、异响。在实际设备选型应用中，这类拉簧常被用在电梯门的复位机构、自行车的刹车回位结构、各类手动工具的开合复位、自动化设备的料仓挡片复位等场景，不同场景下对弹簧的表面处理要求也有区别：普通室内工况下做发黑防锈处理即可，户外或者潮湿工况下则需要做镀锌或者不锈钢材质选型，避免锈蚀导致弹力衰减、簧丝脆断。建模时还要考虑弹簧的并圈处理，两端靠近挂钩的位置通常会做1-2圈的并紧磨平处理？不对，拉伸弹簧不需要磨平端面，而是将端部簧圈和相邻簧圈做并紧贴合，保证挂钩受力时不会从端部簧圈处出现滑脱。

　　另外要注意弹簧的最大拉伸长度限制，设计时要保证设备运行过程中弹簧的最大拉伸量不超过其许用拉伸行程，避免簧丝应力超过屈服极限出现塑性变形，导致弹簧失效无法复位。从安装边界来看，这类侧置长挂钩的拉簧，安装时要保证两个挂点的受力方向和弹簧轴向重合，避免出现偏载，偏载会导致弹簧在拉伸过程中簧圈出现侧向摩擦，不仅会加速簧丝表面磨损，还会导致弹力输出不稳定，长期偏载甚至会让挂钩从根部断裂。在做机构运动仿真时，要给弹簧设置正确的刚度参数和预紧力，模拟真实工况下的弹力变化，验证机构在全行程运动中弹簧的拉伸量是否在许用范围内，挂钩和周边结构是否存在运动干涉，尤其是挂钩弯折处的空间避让，要预留足够的活动间隙，避免设备运行时挂钩碰撞到周边的机架或者其他零部件。
