齿轮传动式工业搅拌设备结构设计

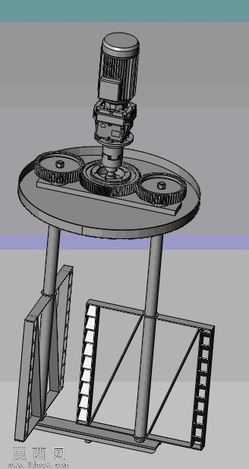

本作品为工业搅拌机的三维结构设计模型，采用三维建模软件完成全参数化的零件建模与整体装配，完整还原了设备从动力输入到搅拌执行的全链路机械结构。建模过程中对每一个零件都进行了严谨的尺寸约束与几何约束，确保各部件之间的装配关系符合机械设计公差要求，不存在干涉错位问题。模型顶部设置驱动电机安装位，配套减速传动结构，核心采用多齿轮啮合的传动布局，圆形工作台面上布置中心主动齿轮与两侧从动齿轮，可实现多轴同步搅拌输出，相比单轴搅拌结构能够大幅提升物料混合的均匀度与搅拌效率。支撑结构采用双立柱搭配底部框架式机架，机架侧面设计有格栅式加强结构与斜向支撑筋，在保证整体结构刚性的同时合理控制设备自重，避免搅拌作业过程中出现大幅振动偏移。渲染阶段采用金属哑光材质模拟机架与齿轮的金属加工质感，对电机外壳做细微的磨砂纹理处理，对传动配合面做精度更高的光洁面材质区分，通过光影渲染清晰展现各部件的装配层次与结构细节。设计思路围绕工业场景下的大容积物料搅拌需求展开，摒弃冗余的外观装饰设计，全部结构围绕传动稳定性、结构耐用性、维护便捷性三个核心方向优化：齿轮传动结构相比皮带传动具备更高的传动扭矩与更长的使用寿命，框架式机架预留了充足的搅拌桶安装空间，各连接部位均设计为可拆式装配结构，方便后期对易损齿轮部件进行检修更换。模型完整呈现了动力单元、传动单元、支撑单元、执行单元的衔接关系，每一处结构设计都对应实际工业搅拌作业的工况需求，可直接用于设备结构验证、教学演示或后续的工程化改型设计。
