桌面式会议扩音演讲设备结构设计

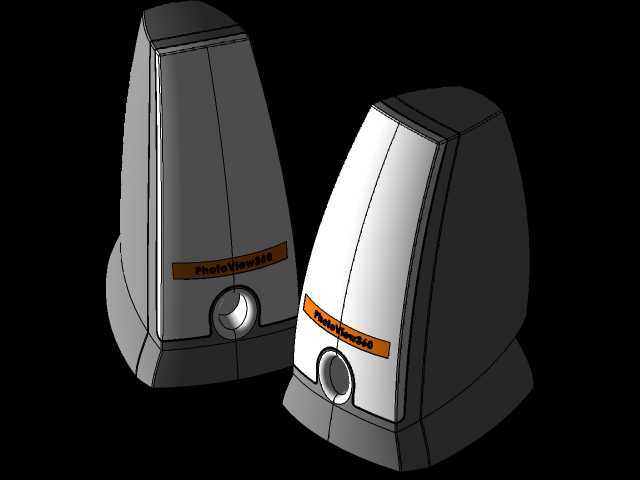

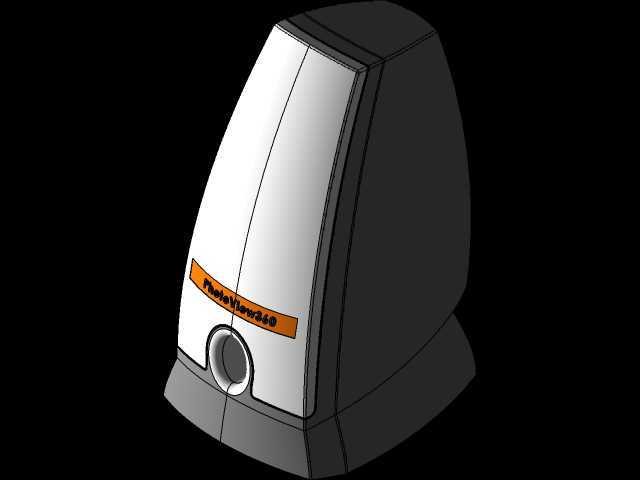

　　日常办公会议、小型培训宣讲场景中，桌面式扩音演讲设备是高频使用的音频终端，不同于手持麦克风需要占用手部动作、吊挂式音响拾音距离过远的问题，这类放置在发言台、会议桌前端的一体化扩音设备，能够在近距离完成人声拾取与初步声学校准，适配10-30人规模的中小型会议室、培训教室、前台接待宣讲区的使用需求。从结构设计层面看，该设备采用下宽上窄的锥台形壳体布局，底部设置加宽的配重安装面，无需额外固定结构即可稳定放置在平整桌面，底部接触面预留防滑胶垫的安装槽位，可避免设备被误碰滑落，同时减少桌面振动传导至拾音模块产生的低频杂音。设备正面下部设置圆形拾音端口，端口处做内凹的导声斜面设计，能够将正面120度范围内的人声有效汇聚到拾音元件位置，

　　同时屏蔽侧面、背面的环境杂音，提升发言拾音的清晰度。拾音端口上方设置标识区域，可丝印设备型号、品牌标识，标识区域采用内凹沉台设计，避免日常擦拭、触碰导致标识磨损脱落。壳体采用分块式拼接结构，正面为两块对称的弧形面板，侧面为一体化的曲面侧壳，拼接处设置定位卡扣与隐藏式螺丝孔位，既保证壳体拼接的缝隙均匀度，也方便后期拆解维护内部的拾音电路板、供电模块、音频输出接口。设备顶部做斜切收边处理，符合发言者站立或坐姿状态下的视线角度，顶部预留功能按键的安装位，可配置音量调节、静音开关、模式切换等实体按键，按键行程设置为1.5mm，触发反馈清晰，避免误操作。从安装边界来看，设备底部最大宽度约140mm，整体高度约220mm，

　　上部最窄处宽度约80mm，放置在桌面时占用的投影面积不足A4纸的六分之一，不会遮挡发言者的视线，也不会占用过多桌面摆放资料、水杯的空间。设备背部预留音频线、电源线的走线槽位，接口设置在背部下半部分，走线时可顺着设备底部的线槽将线缆引向桌面后方，避免线缆杂乱缠绕在设备正面影响美观。在结构强度设计上，壳体采用ABS工程塑料注塑成型，壁厚设置为2.5mm，在拾音端口、拼接卡扣、底部安装位等受力位置做局部加厚处理，加厚区域壁厚达到3.5mm，同时增设十字形加强筋，既控制整体重量在500g以内方便移动搬运，也能保证日常使用中磕碰、跌落时壳体不会出现开裂变形。声腔设计上，壳体内部预留独立的拾音仓空间，拾音仓与壳体侧壁之间设置2mm的空气隔层，

　　隔层内可填充吸音棉，减少壳体共振对拾音效果的影响，拾音元件通过橡胶减震圈固定在仓体内，进一步隔绝外部振动传递。设备的供电模块内置在壳体下部的配重仓内，既可以通过外接直流电源供电，也可预留干电池仓位置，适配没有电源接口的临时宣讲场景使用。音频输出接口采用通用3.5mm音频口与USB接口双配置，既可以连接外接扩声音响，也可以直接连接电脑实现会议录音、线上会议拾音的功能，接口处做防尘挡片设计，长期不使用时可挡住接口避免灰尘进入影响接触性能。在外观曲面的处理上，所有壳体边缘都做R3以上的圆角过渡，没有尖锐棱角，避免日常使用中磕碰划伤人员，表面采用细磨砂晒纹处理，不易残留指纹与划痕，长期使用也能保持外观整洁。
