摆动从动件盘形凸轮传动结构设计

　　这套摆动从动件盘形凸轮结构，是自动化送料、轻载间歇动作工位里常用的执行端传动组件，很多做小型非标设备的工程师在做节拍固定的往复动作时，都会优先考虑这类结构——相比连杆机构的行程曲线局限性，凸轮可以通过轮廓线的精准设计，实现从动件任意预设的摆动规律，动作衔接的平顺性和重复定位精度都更有保障，在印刷机进纸机构、包装机推料工位、小型装配机的上料摆臂这类需要固定节拍往复摆动的场景里，这类结构的应用占比一直不低。

　　从实际功能来看，这套结构的核心作用是把输入轴的连续回转运动，转化为摆杆端的定规律往复摆动，不需要额外添加电控程序或者传感器触发，纯机械结构就能保证动作节拍和驱动轴转速完全同步，不会出现电控信号延迟导致的动作错位，在高速轻载的连续作业工位上，这种纯机械传动的可靠性比电控触发的执行结构要高很多，日常维护只需要定期检查接触副的磨损情况即可，不需要复杂的参数调试。

　　设计这套结构的时候，首先要明确的是摆杆的摆角范围和动作时序，先根据工位需要的从动件动作行程，换算出摆杆的理论摆角，再结合安装空间确定凸轮的基圆半径——基圆半径不能选得太小，否则会导致凸轮轮廓线的压力角超过许用值，传动过程中出现卡顿甚至自锁的问题，也不能选得过大，不然整个结构的外轮廓尺寸会超出安装边界，浪费设备内部的布局空间。确定基圆参数之后，再按照动作节拍的要求，划分推程、远休止、回程、近休止四个阶段对应的凸轮转角，根据负载特性选择合适的运动规律，轻载高速的场景下优先选正弦加速度运动规律，能大幅降低动作过程中的刚性冲击，减少摆杆和凸轮接触位置的磨损，延长部件的使用寿命。

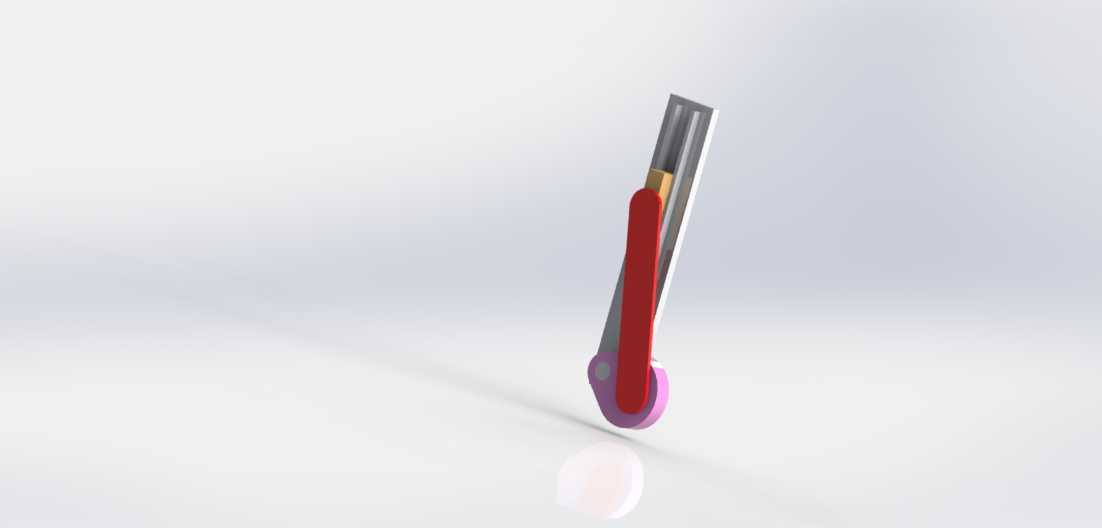

　　结构的外形尺寸上，凸轮部分的径向尺寸根据基圆半径和从动件行程确定，轴向宽度要结合摆杆接触端的宽度设计，保证接触过程中整个端面受力均匀，不会出现偏磨；摆杆的长度需要结合安装支点的位置确定，支点位置要避开设备内部的其他传动部件，同时保证摆杆摆动到两个极限位置时，不会和周边的机架、其他传动组件发生运动干涉；输入轴的轴径要根据传递的扭矩计算确定，配合轴承的选型要满足额定动载荷的要求，保证长期连续运转不会出现轴系下沉的问题。安装边界方面，整个结构的安装基准是凸轮输入轴的轴承座安装面，安装时要保证凸轮的回转轴线和摆杆的铰接轴线平行，否则会导致接触副局部应力过大，出现异常磨损；摆杆端和凸轮接触的位置设计了滚轮结构，把滑动摩擦转化为滚动摩擦，能有效降低传动过程中的阻力，减少接触位置的磨损量，滚轮的销轴要做防松处理，避免高速运转过程中销轴脱落导致结构卡滞。

　　实际选型应用的时候，要注意这套结构只适合传递固定规律的摆动动作，如果需要频繁调整动作行程或者节拍，这类固定轮廓的凸轮结构就不太适用，需要更换成可调行程的连杆结构或者电控伺服驱动的摆臂机构，但在动作节拍固定、长期连续运转的量产设备上，这种凸轮传动结构的稳定性和成本优势都非常明显，不需要频繁调整参数，装配完成后只要初始安装位置准确，就能长期保持稳定的动作精度。建模过程中要特别注意凸轮轮廓线的曲率连续性，不能出现尖点或者曲率突变的位置，否则加工出来的凸轮在运转到对应位置时会产生明显的冲击振动，不仅会产生噪音，还会影响整个设备的动作精度，轮廓线生成之后要做曲率检查和干涉仿真，模拟整个运动周期内摆杆的动作轨迹，确认各个位置的压力角都在许用范围内，没有运动干涉的问题，再去细化轴、键、销轴这些连接部件的细节结构，保证各个配合位置的公差符合加工和装配的要求。
