差速驱动直线跟随移动载具结构

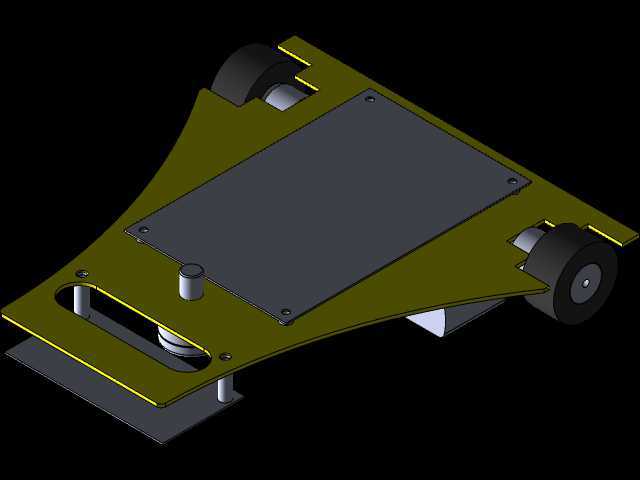

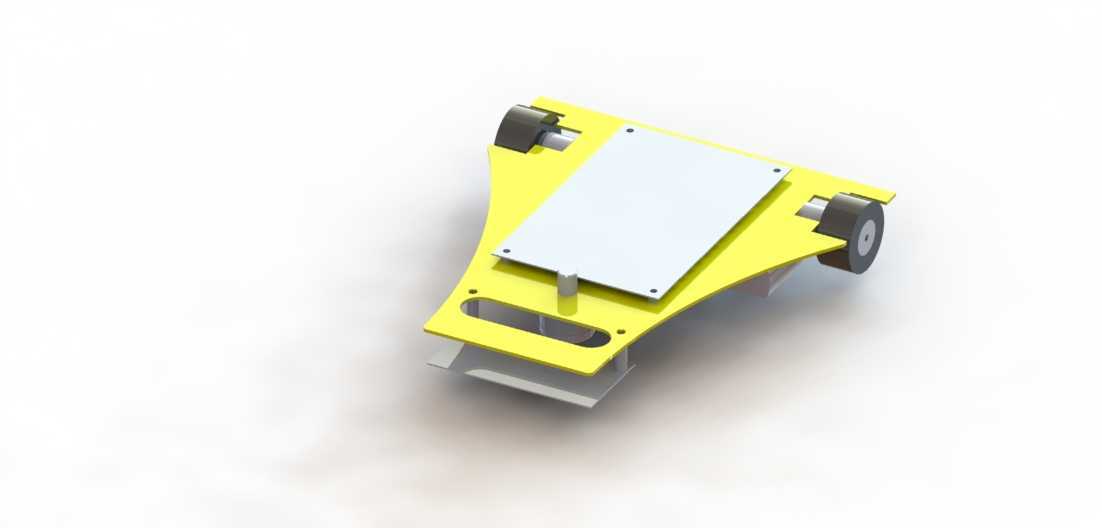

　　这款轮式移动载具的结构设计，核心围绕直线路径跟随的作业需求展开，整体采用三角式轮组布局，前端设置随动支撑轮，后端两侧布置驱动轮组，通过两侧驱动轮的转速差实现行进方向的修正，保证车体沿预设直线轨迹稳定行进。从实际应用场景来看，这类结构可直接适配产线物料转运、仓储区域定点配送、教学实训平台搭建等场景，不需要复杂的转向机构即可完成直线路径的精准跟随，相比全向轮结构成本更低，维护难度也更小，适合对行进路径有固定直线要求、不需要大角度灵活转向的作业场合。

　　从结构设计思路来看，车体主承载板采用折弯成型的钣金件作为主体，整体呈前窄后宽的梯形轮廓，前端收窄的结构可以减少行进过程中的剐蹭概率，同时给前端随动轮留出足够的安装空间；后端加宽的区域用来布置两个驱动轮，拉大两轮的轮距可以提升行进过程中的稳定性，避免载物后出现侧倾问题。主承载板上预留了多组安装孔位，上方的平板区域可以直接搭载电池模块、控制电路板、传感器组件，也可以根据实际需求加装货叉、载物平台、机械臂安装座等扩展部件，不需要对主体结构做二次打孔修改，适配不同的作业负载需求。

　　驱动轮部分采用轮毂与支架一体式的安装结构，轮组支架直接通过螺栓固定在主承载板的下侧折弯边上，安装面与主承载板平面保持垂直，保证驱动轮的接地角度始终垂直于行进平面，避免出现轮体偏磨、行进跑偏的问题。前端随动轮采用万向轮结构，安装位置在车体最前端的中轴线上，轮体的回转中心与车体中轴线重合，保证转向时的受力均匀，随动轮的安装高度略低于后端驱动轮的安装高度，使得车体整体保持略微前倾的姿态，让前端支撑轮始终保持可靠接地，不会因为载物重心偏后导致前端翘起，影响路径跟随的精度。

　　主承载板中部开设的长条形镂空结构，一方面可以减轻车体自身的重量，降低驱动轮的负载压力，提升续航表现；另一方面可以作为走线通道，将上方控制模块与下方驱动轮的电机连接线、传感器信号线从镂空位置穿过，避免线路外露在车体外侧被剐蹭拉扯，提升布线的整洁度与可靠性。车体前端的凸起定位柱，用来安装路径检测传感器，传感器的检测面距离地面的高度保持在10-15mm的区间内，刚好满足灰度传感器、磁导航传感器的检测距离要求，不需要额外设计传感器安装支架，直接通过定位柱即可完成传感器的快速定位安装，保证检测点始终处于车体的中轴线上，提升路径检测的准确性。

　　从安装边界尺寸来看，车体整体宽度控制在两个驱动轮外侧轮廓以内，长度方向从前端随动轮最前端到后端驱动轮最后端的尺寸，刚好满足常规小型AGV的尺寸要求，整体高度不超过100mm，属于薄型底盘结构，可以钻入高度较低的料架底部进行顶起转运作业，适配更多低矮空间的作业需求。驱动轮的轮径选择兼顾了越障能力与底盘高度，在保证底盘最低离地间隙满足车间常见地面缝隙、小高度障碍物通过要求的前提下，尽可能降低底盘整体高度，提升载物后的重心稳定性，避免行进过程中因为重心过高出现侧翻风险。

　　在结构强度设计上，主承载板的折弯边高度经过核算，在搭载额定负载的情况下，折弯边的抗弯强度可以满足承载要求，不会出现中部下凹变形的问题；驱动轮安装位置的板材做了局部加厚处理，因为驱动轮位置是主要的承载受力点，同时还要传递驱动扭矩，局部加强可以避免长期使用后安装孔位出现变形、松动的问题。所有的安装孔位都采用等间距排布，方便后期加装扩展部件时的孔位匹配，不需要重新测量定位，提升改装的效率。

　　这类直线跟随载具的结构设计，没有冗余的复杂部件，所有的结构特征都服务于直线行进、稳定载物、便捷扩展的核心需求，没有多余的装饰性结构，完全从工程实用角度出发，零部件的加工工艺都采用常规的钣金折弯、冲压、钻孔工艺，不需要特殊的加工设备，加工成本低，装配难度小，适合批量生产应用。在实际装配过程中，只需要依次将驱动轮组、前端随动轮、上方安装平板、传感器组件通过螺栓固定即可，不需要复杂的调校过程，两侧驱动轮的安装孔位采用同轴设计，装配后可以保证两轮的轴线重合，避免因为安装误差导致的行进跑偏问题，减少后期调试的工作量。
