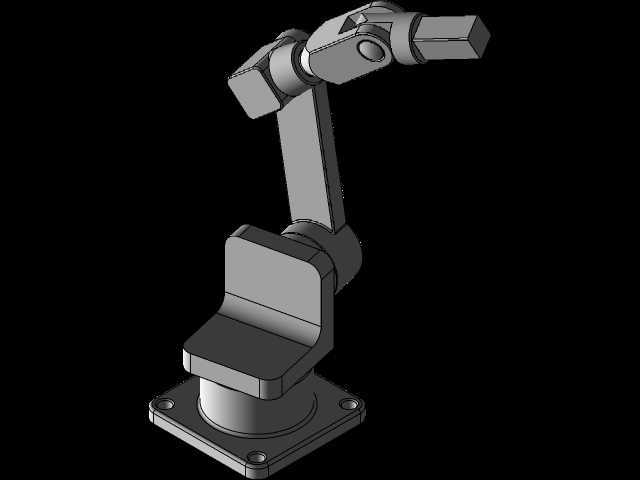

这款多关节机械臂的结构设计,首先要匹配3C电子装配、小型工件上下料、实验室样本转运这类轻载作业场景的实际需求,这类场景普遍对作业空间的灵活度要求较高,传统直角坐标机械手很难覆盖工位周边多角度的操作点位,而关节式结构的臂体可以通过多轴联动实现狭小空间内的姿态调整,在桌面级作业工位上,不需要预留过大的安装占地就能完成半径范围内的全角度操作。从实际用途出发,这款臂体的末端负载设定适配轻量型作业需求,可搭配夹爪、吸盘、点胶头等不同末端执行器,完成零件拾取、工位转运、精密点胶、小型螺丝锁付这类重复性高、定位精度要求稳定的工序,能替代人工完成单调重复的上下料动作,也可嵌入小型自动化生产线作为工位间的转运单元,适配多品种小批量的柔性生产需求,

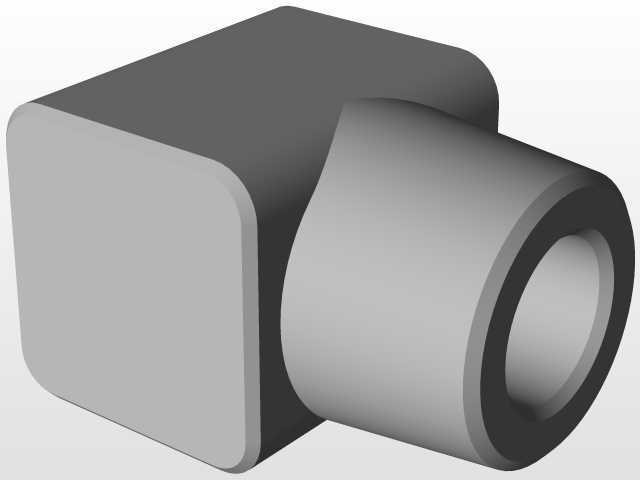

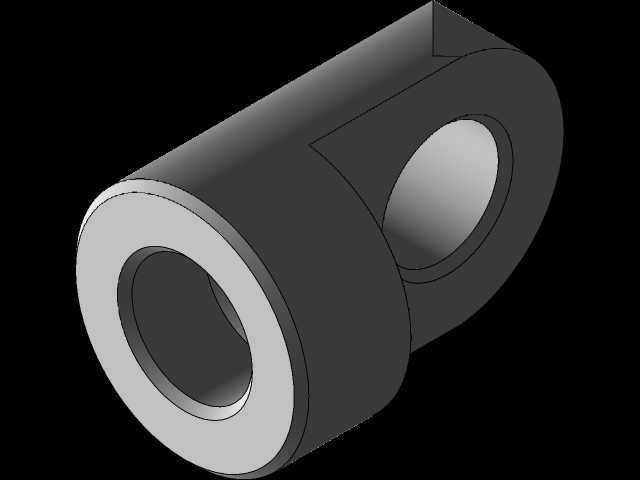

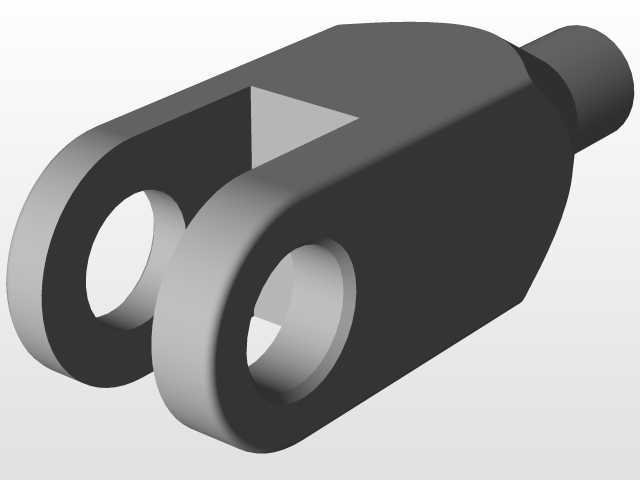

换型时只需要调整末端执行器和运动路径参数,不需要对臂体本体做大规模结构改动。在功能特性的设计上,各关节的转动范围做了针对性的限位设计,底座关节可实现水平方向全周转动,覆盖安装位周边360度的作业范围,大臂与小臂的关节采用铰接结构,可实现竖直平面内的大角度俯仰,配合腕部的三个转动关节,能让末端执行器到达作业半径内任意空间点位,同时调整到作业需要的倾斜角度,避免臂体结构与工位周边的工装、料架发生干涉。关节处的连接结构采用了嵌入式的安装位设计,可适配标准规格的伺服驱动元件与减速组件,保证关节转动的平稳性,减少运动过程中的抖动,保障重复定位精度满足精密装配的需求。设计思路上优先考虑了结构的加工工艺性与装配便利性,
臂体的主体结构件采用规则的几何造型,没有复杂的异形曲面,既可以通过常规的铣削加工完成零件制作,也能在装配时快速完成各关节的同轴度校准,降低装配调试的难度;底座采用方形法兰安装结构,四个安装孔位对称布置,可直接通过螺栓固定在工作台面或者专用安装支架上,安装时不需要额外制作复杂的转接件,安装基准面做了平整化处理,能保证臂体安装后的垂直度,减少底座倾斜带来的运动误差。外形尺寸与安装边界方面,底座的安装法兰尺寸适配常规桌面工位的安装空间,整体臂体收拢状态下的占地范围较小,不会占用过多的工作台操作空间,臂体完全伸展后的作业半径覆盖中小型工位的常见操作范围,大臂与小臂的长度比例经过反复校核,既保证了足够的作业覆盖范围,
也避免臂展过长导致末端负载能力下降、运动惯量过大的问题;各关节的转动限位做了物理硬限位与软限位的双重预留设计,物理限位块可防止关节超程转动造成结构碰撞,软限位的安装位可适配位置检测元件,在控制系统中设置转动范围的安全阈值,双重保障设备运行的安全性。臂体的走线槽采用内置式设计,驱动与检测元件的线缆可从臂体内部的空腔穿过,避免线缆外露在运动过程中与周边设备发生剐蹭,也能减少车间油污、粉尘对线缆的侵蚀,延长线缆的使用寿命。腕部的末端连接法兰采用标准接口尺寸,可快速对接市面上常见的轻型末端执行器,不需要额外制作转接法兰,缩短设备集成的调试周期。在结构强度校核上,各臂段的壁厚经过受力仿真验证,在额定负载下臂体的变形量控制在精密作业允许的范围内,既不会因为结构刚度过低导致末端抖动影响作业精度,也不会因为冗余的壁厚设计导致臂体自重过大,增加驱动元件的负载负担,平衡了结构刚性与整机重量的关系。底座的安装孔位间距经过优化,固定后可承受臂体全速运动时的倾覆力矩,不会因为频繁的启停动作出现底座松动的情况,保障长期运行的稳定性。
