龙门式液压石材劈石加工设备结构设计

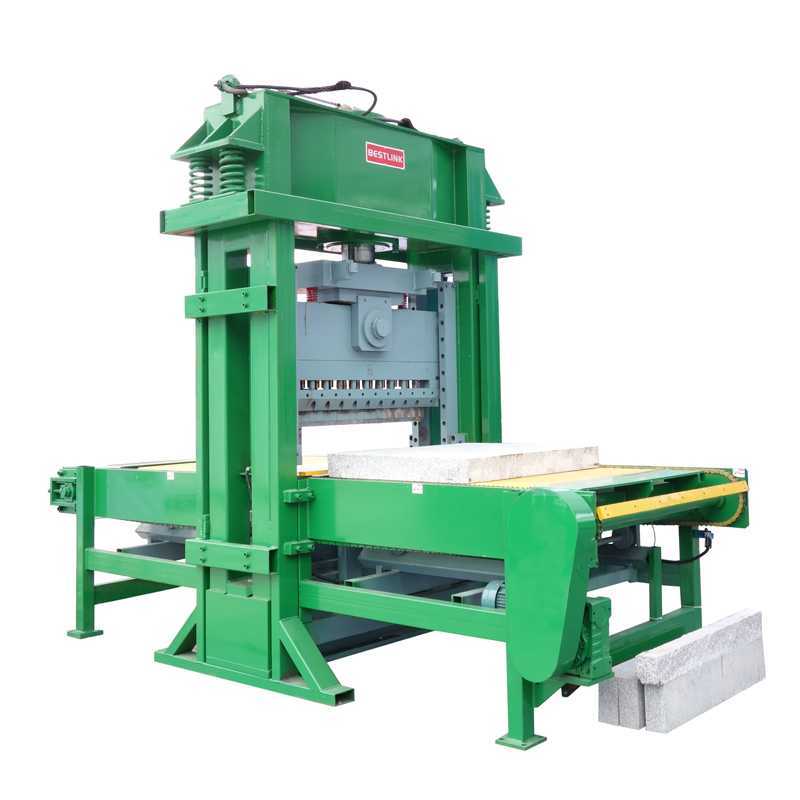

　　在天然饰面石材、路沿石、仿古文化石的加工产线中，这类龙门结构的液压劈石设备是替代人工劈凿、降低锯切损耗的核心加工单元，和传统圆盘锯切割相比，它依靠液压静压力实现石材的自然劈裂，不会产生锯片磨损带来的成本消耗，也不会在石材表面留下明显的刀痕，劈裂后的石材断面呈现自然的凹凸肌理，刚好契合园林铺装、外墙干挂对石材自然面的质感要求。从现场安装的边界条件来看，这类设备的整体机架采用门式框架焊接结构，左右立柱与上下横梁通过高强度螺栓连接形成封闭受力框架，安装时需要提前在车间地面浇筑厚度不低于300mm的C30混凝土地基，预留对应地脚螺栓的安装孔位，设备就位后通过水平仪校准上下横梁的平行度，保证压头下行过程中不会出现偏载，

　　避免长期受力不均导致机架焊缝开裂。设备的进料端配套了辊道输送结构，辊面高度和车间现有石材转运托盘的高度匹配，待加工的毛石可以通过手动推送或者配套的上料机构直接送到劈裂工位，不需要额外的吊装转运，能减少石材搬运过程中的边角破损。压头部分的设计采用了多刀排可调节结构，不同厚度的刀条可以根据待加工石材的尺寸、需要劈裂的块度进行更换，刀排的安装槽设计成快换结构，更换刀排时不需要拆卸整个压头组件，只需要松开侧面的锁紧螺栓就能完成刀条的调整，适配不同规格路沿石、小块文化石的劈裂加工需求。液压系统的布置集成在机架侧面的防护舱内，主油缸采用垂直安装方式，直接和上压头连接，减少了中间传动环节的力损耗，系统的压力可以根据石材的硬度进行无级调节，

　　比如加工花岗岩这类硬度较高的石材时可以调高系统压力，加工砂岩、板岩这类质地偏软的石材时适当降低压力，避免压力过大导致石材过度碎裂。设备的出料端设计了倾斜的导料槽，劈裂完成的石材顺着导料槽滑落到出料辊道上，直接衔接后续的打磨、倒角工序，整个加工流程不需要人工在劈裂工位手动取料，能降低作业过程中的安全风险。从结构设计的受力角度考虑，左右立柱的内侧加装了可更换的耐磨导轨板，压头上下运行时沿着导轨板滑动，长期使用后如果导轨板出现磨损，只需要更换导轨板即可，不需要对整个立柱进行补焊加工，能大幅降低设备的后期维护成本。机架顶部的弹簧缓冲组件，是为了吸收压头劈裂石材瞬间的冲击力，避免刚性冲击直接传递到机架焊缝和液压油缸上，延长核心部件的使用寿命。

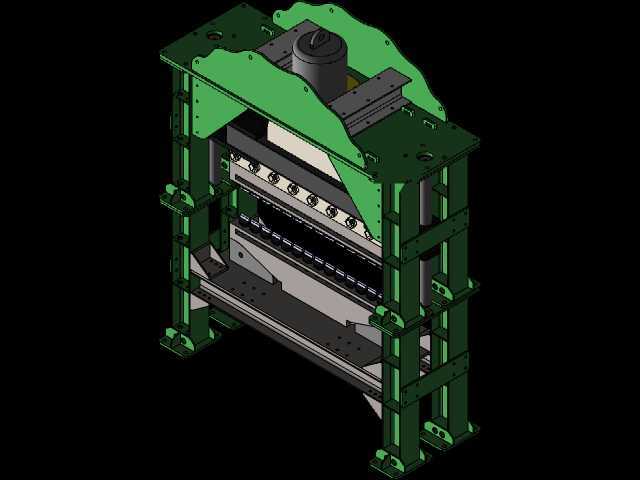

　　设备的操作按钮盒设计在机架侧面的安全位置，操作人员站在设备侧面就能完成压头升降、输送辊道启停的操作，作业位置和劈裂工位之间设置了透明防护挡板，能阻挡劈裂过程中飞溅的小碎石，保障作业安全。这类设备不仅可以用于天然石材的劈裂加工，在再生混凝土块的分割、仿石砖的自然面加工场景中也能适配，只需要调整对应的刀排间距和系统压力，就能满足不同材质的劈裂需求，相比爆破劈裂、人工凿打加工方式，它的加工效率更高，劈裂后的石材块度一致性更好，能减少后续的修边工作量，在中小型石材加工企业的产线升级中应用十分广泛。在三维建模过程中，需要重点校核机架在最大劈裂压力下的形变位移量，保证上下压合面的平行度偏差控制在允许范围内，同时要预留液压管路、电气线路的走线空间，避免设备运行过程中管线和运动部件发生干涉，辊道的辊子间距要根据最小加工石材的尺寸设计，防止小块石料卡在辊子缝隙中影响输送。
