移动式大容积桶式原料研磨输送一体机

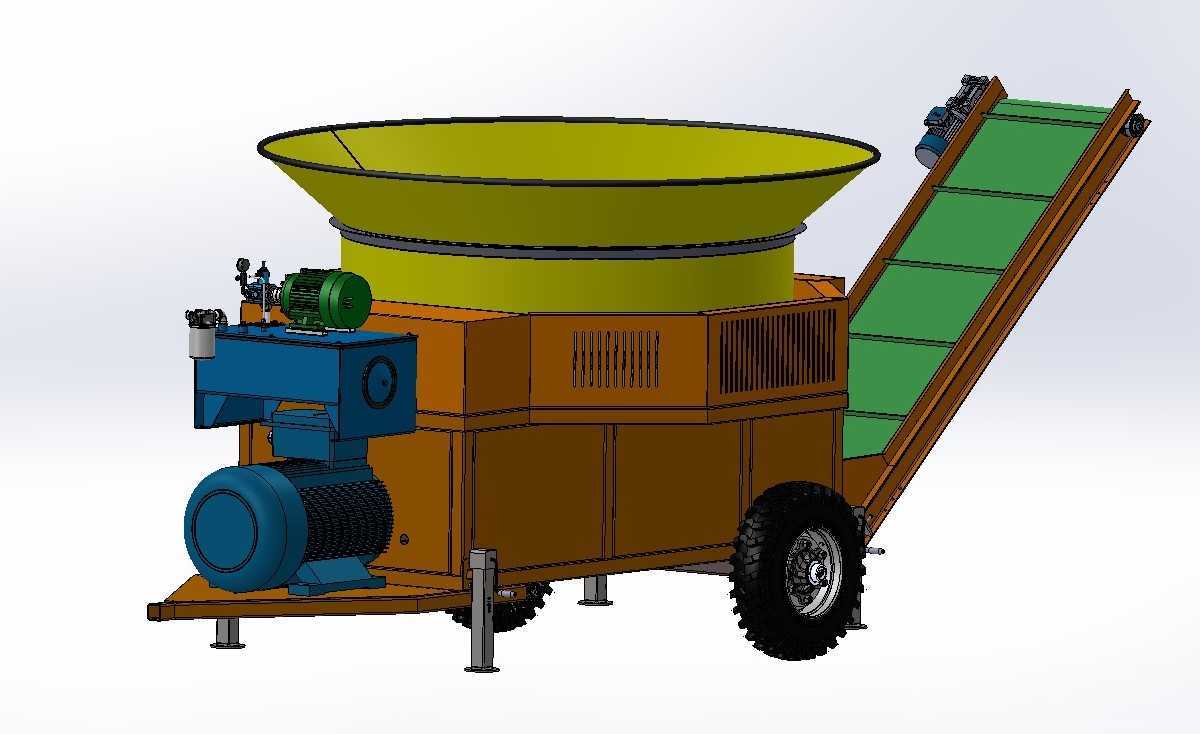

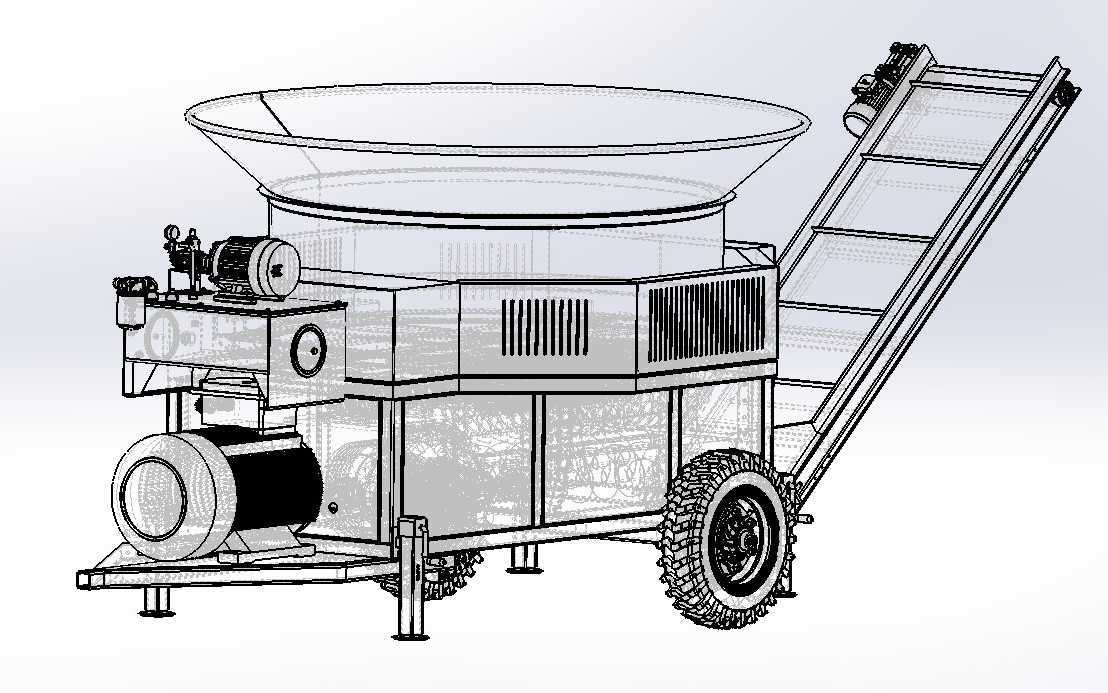

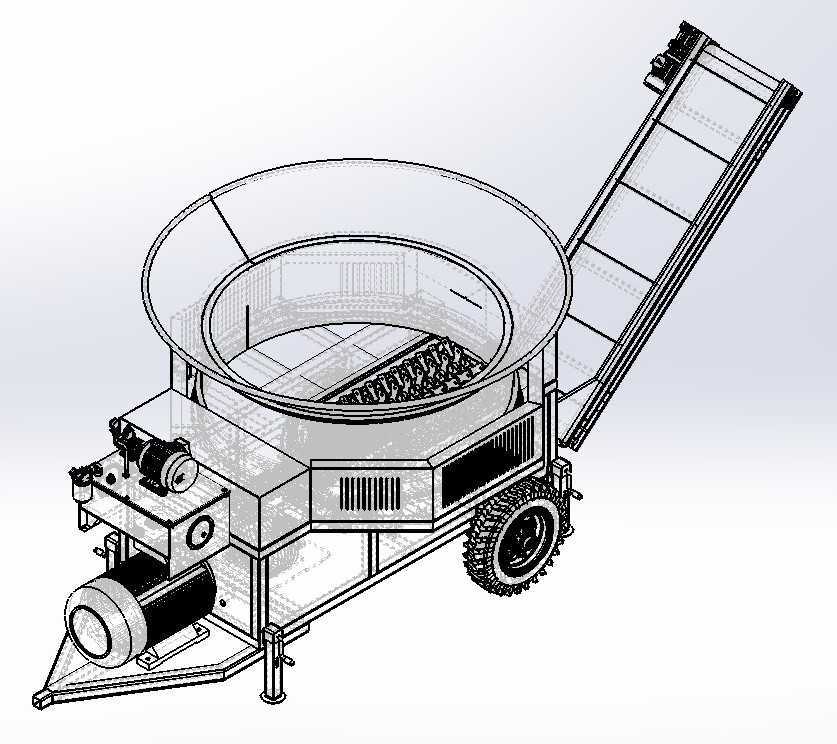

　　这款设备的设计初衷，是解决散料堆积场地无固定加工工位的作业痛点，在生物质燃料预处理、园林废弃物消纳、秸秆资源化处理、小型矿山粗碎作业场景中，无需搭建固定安装基础，依靠自带的行走轮胎与可伸缩支撑支腿，就能在平整硬化场地快速完成工位部署，转场时仅需牵引挂接即可完成跨区域转运，适配零散分布的加工点位作业需求。设备核心作业单元为上方敞口的大直径锥形料桶，料桶上宽下窄的结构设计，能够让进料时的散料依靠自重持续向底部研磨腔体滑移，避免大体积物料在进料口卡滞搭桥，单次进料容积可适配26500公斤级的散料堆填，减少频繁补料的人工干预频次。料桶底部集成的研磨辊组采用差速运转设计，针对韧性较强的农林枝条、块状硬质矿料、结块工业固废都能实现均匀搓磨破碎，

　　出料粒度可通过调整研磨辊间隙实现可控调节，适配不同下游工序的原料粒径要求。设备侧方集成的倾斜皮带输送机构，出料端高度匹配常规收料转运车的货箱高度，研磨完成的物料直接通过皮带机输出至接料容器，无需额外配置中转输送设备，整套设备的动力单元集中布置在机架侧方，主驱动电机与液压泵站采用模块化安装设计，日常检修时可直接拆卸维护，无需拆解主体机架结构。从设计边界来看，设备整机宽度控制在常规道路运输限宽范围内，转场运输时无需拆解侧方输送机构，仅需将输送架调整至水平锁止状态即可满足通行要求；支撑支腿采用螺纹调节结构，可适应±150mm范围内的场地不平整高差，作业时支腿伸出触地后轮胎完全卸力，避免研磨作业产生的持续振动造成轮胎过载损坏。

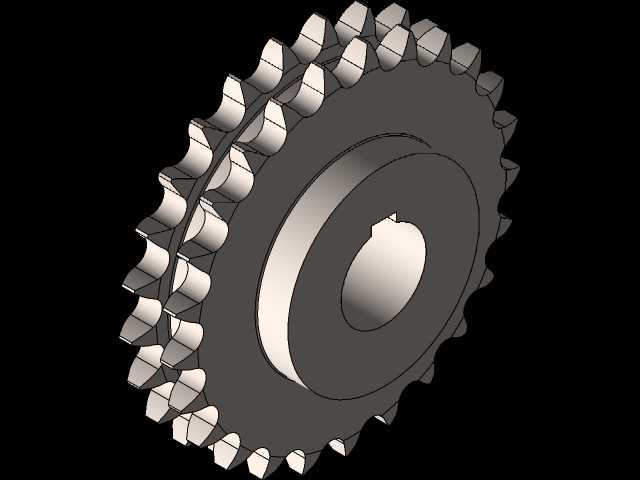

　　设备的动力传动路径采用分级传动设计，主电机通过皮带轮组驱动研磨腔体主轴，输送机构采用独立电机驱动，可根据出料需求单独启停，避免空转能耗浪费；料桶侧壁开设的通风散热槽，能够将研磨作业产生的热量及时排出，避免连续作业时腔体内温度过高造成物料闷燃风险，同时槽口采用斜向百叶结构，防止碎料从槽口飞溅出设备外部。在实际作业适配性上，这款设备可处理的物料涵盖直径300mm以内的树桩、成捆秸秆、块状建筑垃圾、硬质果壳等多种类型，无需对进料物料做提前预碎处理，大敞口的进料设计允许装载机直接从料桶上方倾倒进料，大幅提升进料作业效率；机架整体采用型钢焊接结构，关键受力位置做了加强筋补强，可承受满负载作业时的持续冲击载荷，行走轮胎选用重载越野花纹胎，

　　适配非硬化场地的短距离转场移动需求。设备的液压系统负责研磨辊间隙调整、支腿伸缩、输送架角度调节三个功能，液压管路采用集中排布设计，外部加装防护套管避免物料磕碰造成管路破损，操作阀组集中布置在机架侧方的操作位，操作人员站在地面即可完成所有作业参数调整，无需登高操作。从三维建模的结构逻辑来看，这款设备的所有部件均采用参数化建模思路，研磨腔体、机架、输送架、动力单元都做了独立的子装配体拆分，后续做参数改型时，仅需调整料桶直径、输送架长度、电机功率参数，即可快速衍生出不同处理量级的同系列设备模型，大幅缩短同品类设备的设计迭代周期。
