带周向定位卡槽的中心凸台盘类结构件

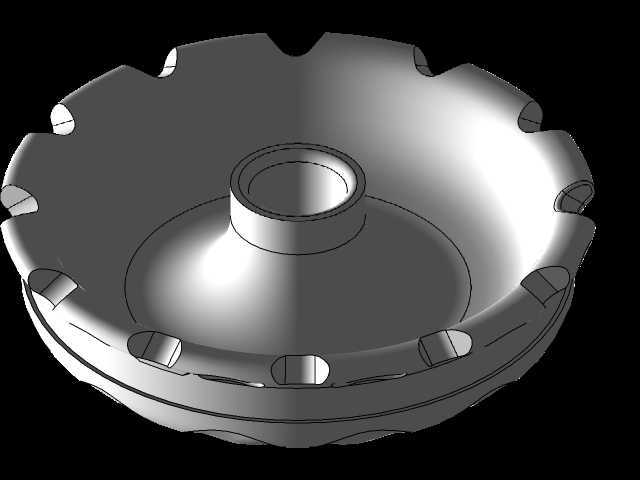

　　这类带周向定位卡槽的中心凸台盘类构件，常应用在需要周向限位、端面贴合传动的动力传递场景中，比如小型动力输出端的端盖限位、农用机具的传动连接盘、园林机械的离合从动盘结构里，日常接触到的小型耕作设备、手持式动力工具的传动端，都能见到同结构逻辑的零件。从实际使用场景来看，该构件的核心作用是通过中心凸台实现与轴类零件的同轴定位，周向均匀分布的卡槽则用来嵌入卡合件，传递扭矩的同时避免盘体与配合件发生相对周向转动，盘体的弧形外缘做了齿状缺口设计，一方面是为了减重，另一方面在部分手动调节的场景下，这些缺口可以作为手动卡持的受力点，方便人工调整盘体的安装角度。

　　设计这类零件的时候，首先要确认中心凸台的内径与配合轴的公差配合关系，通常如果是起定位支撑作用，会选用间隙较小的过渡配合，保证装配后同轴度误差控制在0.02mm以内，避免转动过程中出现偏心抖动。凸台的高度需要匹配配合件的安装深度，不能过高导致配合件无法贴合盘体端面，也不能过短失去径向定位的作用，一般凸台高度会比配合件的嵌入深度多0.1-0.2mm，给端面密封或者垫片预留安装空间。周向的卡槽不是随意分布的，需要根据传递的扭矩大小计算卡槽的受力面宽度，每个卡槽的侧壁都要做微小的拔模斜度，方便加工脱模的同时，也能让卡合件嵌入后有一定的预紧力，不会在转动过程中松脱。卡槽的位置度公差需要严格控制，保证每个卡槽的受力均匀，避免单个卡槽受力过大出现崩裂。

　　盘体本身的壁厚设计要兼顾强度和重量，从结构来看，盘体从中心凸台向外缘逐渐过渡减薄，这种变壁厚设计既保证了中心受力区域的结构强度，又能减少外缘部分的材料用量，降低整体转动惯量，对于高速转动的场景来说，较低的转动惯量可以减少启动和制动时的能量损耗，也能降低轴系的动平衡校正难度。外缘的齿状缺口除了减重和手动调节的作用，在部分需要散热的使用场景下，这些缺口还能在盘体转动时带动周边空气流动，带走配合面摩擦产生的热量，避免局部温度过高导致零件材料性能下降。

　　安装边界方面，这类盘类零件的安装端面需要保证平面度误差不超过0.03mm，否则装配后会出现端面贴合不严，转动过程中产生轴向窜动。中心凸台的外端面通常不需要做过高的表面处理，但是与轴配合的内孔表面粗糙度需要控制在Ra1.6以内，减少装配时的磨损，也能保证同轴定位的精度。周向卡槽的受力面粗糙度要求在Ra3.2左右，过于粗糙会导致卡合件磨损加快，过于光滑则容易出现打滑。在实际装配的时候，需要先将中心凸台对准配合轴的轴端，缓慢推入直到盘体端面与配合基准面完全贴合，再将卡合件依次嵌入周向卡槽内，确认每个卡合件都完全卡入到位后，再做轴向的锁紧固定，避免盘体在转动过程中沿轴向窜动。

　　从结构适配性来看，这类盘件可以适配多种不同的动力输出场景，只需要调整中心凸台的内径、卡槽的数量和尺寸，就能匹配不同直径的轴和不同大小的传递扭矩需求。比如在小功率的动力传递场景下，可以适当减少卡槽数量、减薄盘体壁厚，降低零件成本；在大功率传递场景下，则需要增加卡槽的受力面宽度、加厚中心区域的壁厚，甚至在卡槽受力面做局部的淬火处理，提高表面硬度，增强抗磨损能力。设计过程中还要注意盘体的动平衡性能，因为周向的卡槽和外缘缺口都是均匀分布的，本身就具备较好的对称基础，只需要在加工完成后做简单的动平衡校正，去除少量不平衡量，就能满足中高速转动的使用要求，不需要额外添加过多的平衡配重结构，进一步简化了零件的加工流程。
