砖砌三拱连跨高架廊桥结构设计

　　该结构为砖砌三拱连跨高架廊桥，主要应用于园区人行通行、景观构筑物搭建、小型管线跨路敷设场景，可作为厂区内部跨道路的人行连廊、文旅园区景观步行桥、老旧街区风貌改造的配套通行设施使用，也可作为小型市政管线跨支路的承载廊架，兼顾通行功能与风貌展示需求。结构整体采用等跨三拱布局，主拱为圆弧拱形式，拱脚位置设置厚重砖砌墩台承担竖向荷载与水平推力，墩台底部做放大基础处理，可适配普通硬化地面或浅基础地基，无需特殊桩基础即可满足常规荷载下的沉降控制要求。拱圈上部为砖砌实墙段，顶部设置通长压顶结构，压顶采用混凝土材质外贴仿砖饰面，既提升结构顶部的整体性，也可作为廊桥的侧边防护结构，压顶内侧预留通行平台空间，

　　平台宽度可满足双人并行及小型检修工具通行需求。设计过程中优先考虑砌体结构的受力特性，拱券部分采用错缝砌筑排布，砖缝沿拱圈径向设置，保证拱圈受压时荷载可均匀传递至相邻砌块，避免出现通缝受剪失效的问题；墩台位置设置水平钢筋砖过梁，在墩台与拱圈衔接处做局部加厚处理，分散拱脚传递的水平推力，防止墩台局部受压开裂。结构侧边的砖墙面采用仿传统砖砌花格装饰带，沿拱圈上方通长布置，既还原传统砖砌拱廊的风貌特征，也可减轻上部墙体的自重，降低拱圈承受的竖向荷载。主拱之间的墩台侧面设置小型尖拱装饰洞，在不影响墩台整体受力性能的前提下，减少砌体材料用量，同时提升结构立面的层次感。安装边界方面，结构两端需与两侧路基或建筑衔接处设置沉降缝，

　　缝内填充柔性密封材料，避免不均匀沉降导致拱圈拉裂；基础底面需做素混凝土垫层，找平地基面的同时隔绝地下水对砌体底部的侵蚀，垫层宽度超出墩台边缘每侧不小于200mm，保证基础受力扩散范围满足要求。结构的拱矢高按照跨径的四分之一取值，兼顾拱圈受力合理性与立面视觉比例，拱圈厚度采用标准砖两平一侧砌筑厚度，可满足恒载加人行活载下的受压承载力要求，无需额外配置钢筋即可实现结构自稳。墩台的水平截面尺寸按照拱脚水平推力的抗滑移要求计算确定，保证墩台在最不利荷载组合下不会出现水平滑移或倾覆，墩台砌筑砂浆采用高强度等级混合砂浆，提升砌体的整体抗剪性能。顶部压顶设置向内的排水坡度，坡度取百分之二，可将桥面雨水导向两侧排水口排出，

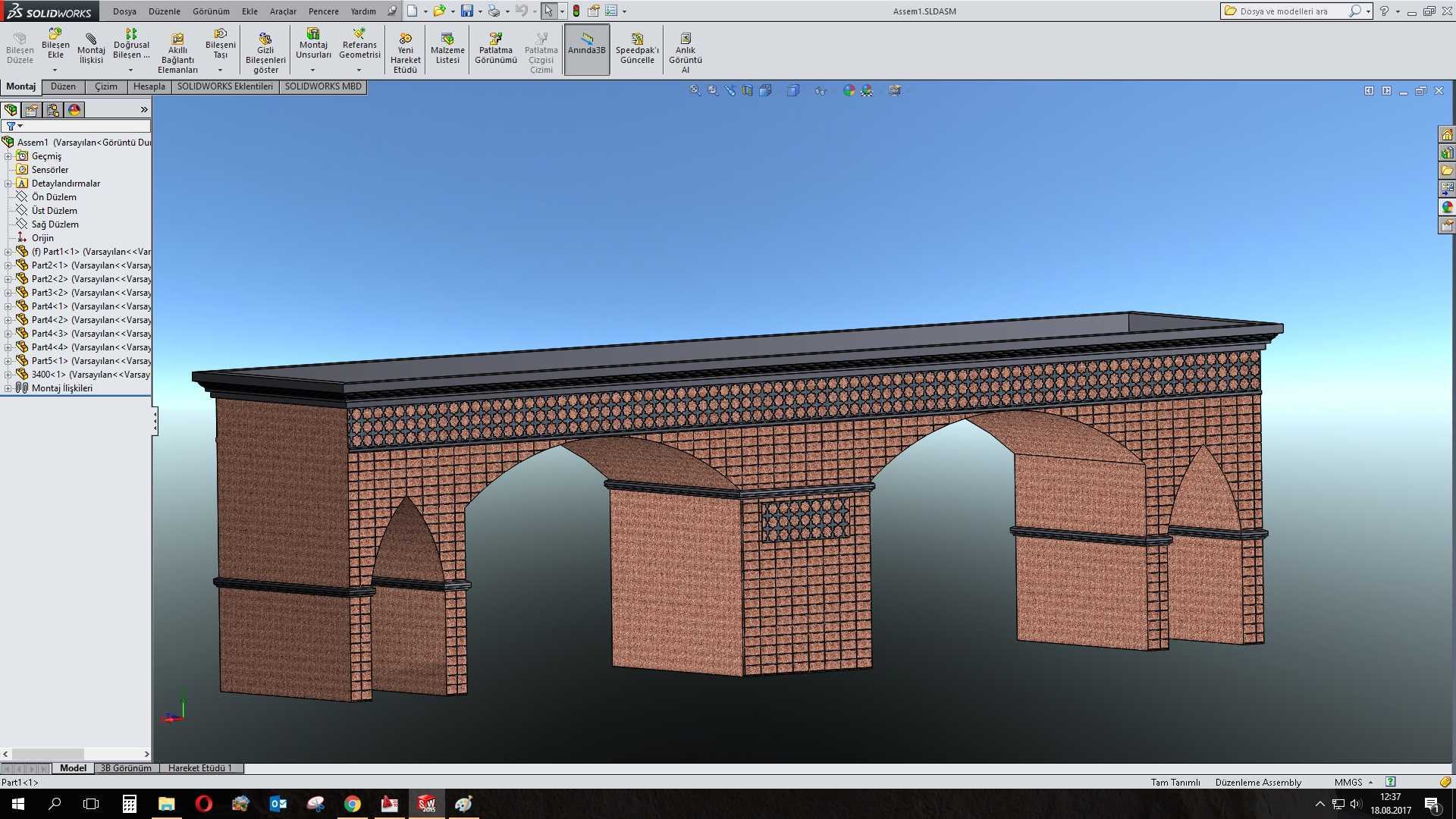

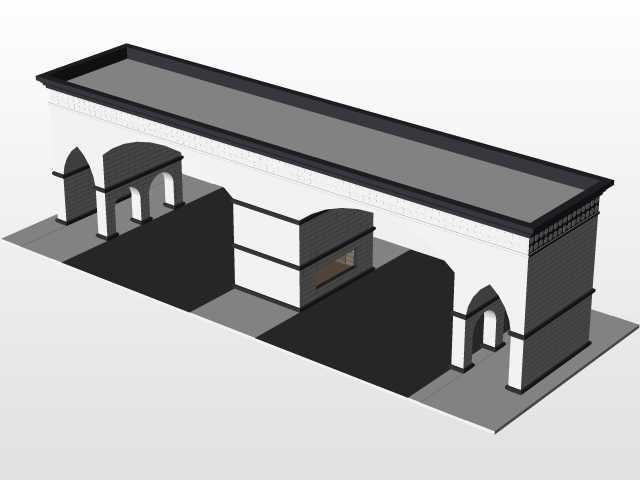

　　避免雨水长期浸泡砖墙面导致砌体风化加速；压顶外侧做挑檐处理，挑出墙面60mm，引导雨水滴落至地面，防止墙面出现渗水返碱问题。该结构在建模过程中对每一块砖的排布做了精细化还原，可直接用于效果图渲染、施工排布参考、BIM模型搭建，也可作为砌体结构受力教学的演示模型，帮助设计人员理解拱结构的荷载传递路径与砌体排布的构造要求。
