单坡式钢结构厂房承重框架结构

　　这套钢结构承重框架主要面向中小型工业厂房、仓储库房的主体结构搭建场景，在县域级加工车间、农资仓储点、小型生产组装厂区的建设中应用频次较高，区别于大跨度重钢厂房，这套结构更适配跨度适中、檐高有限、吊装作业条件一般的建设场景，不需要动用大吨位起重设备就能完成主体拼装，对施工场地的硬化要求也更低。从实际用途来看，这套框架承担整个建筑的竖向荷载与水平荷载传导作用，屋面铺设的彩钢瓦、屋面检修荷载、积灰积雪荷载都会通过屋架梁传导到竖向承重柱，最终传递到下部独立基础；同时柱间交叉支撑、屋架水平支撑会抵消横向风载、小型设备运行产生的振动荷载，避免结构出现侧向位移，在抗震设防烈度6-7度的区域，这套支撑体系的冗余量完全能满足规范要求。

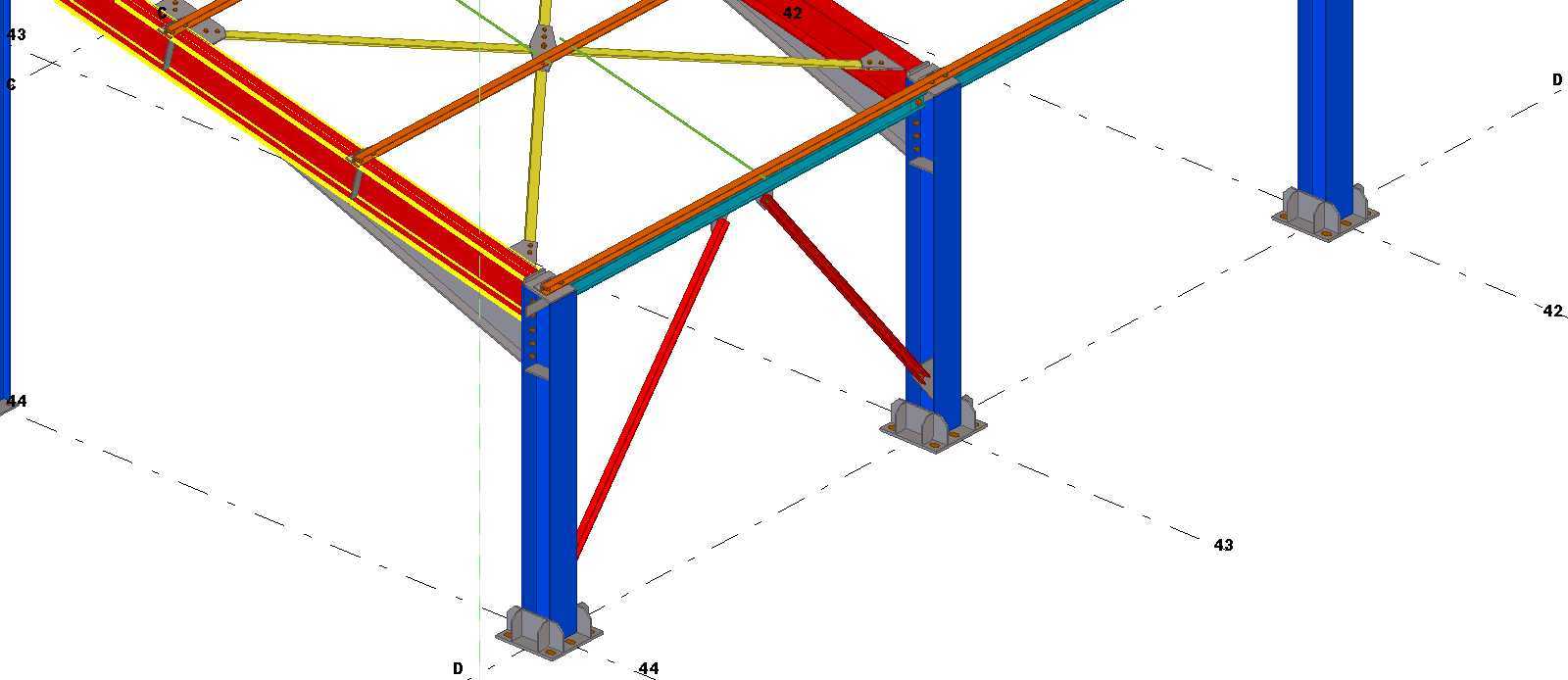

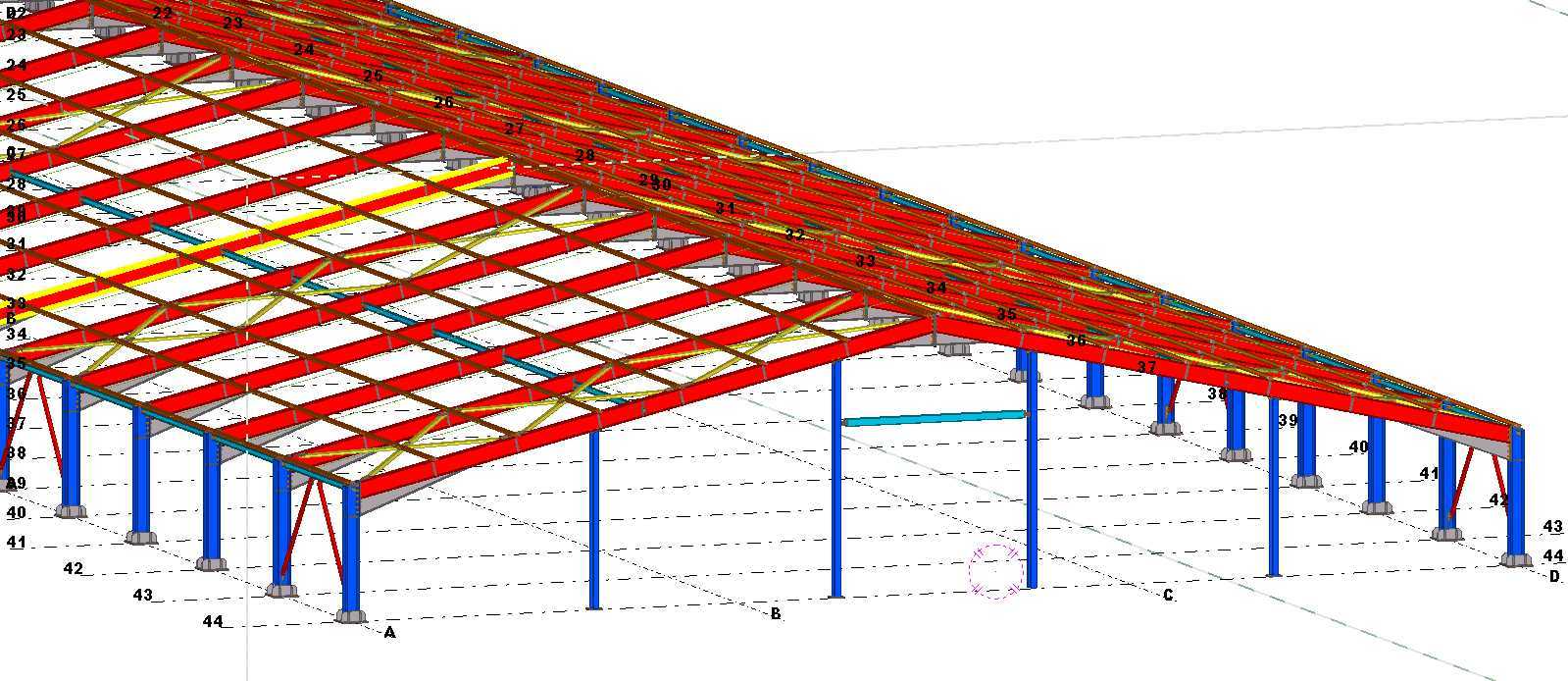

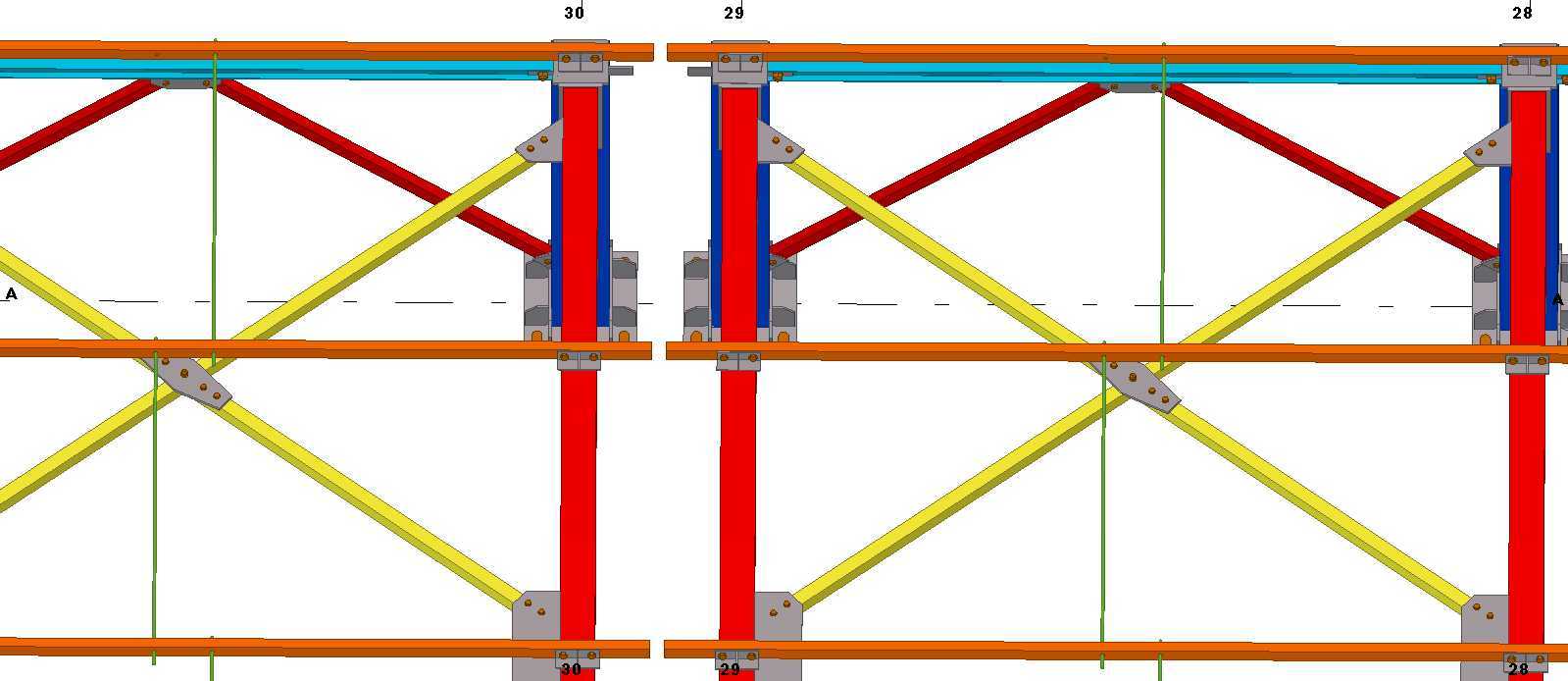

　　从功能特性上看，这套结构采用的是变截面H型钢屋架梁搭配等截面H型钢承重柱的组合形式，屋架上弦按照屋面排水坡度做了整段斜切处理，不需要额外找坡构件就能实现单坡排水，适合厂区地块一侧邻路、另一侧贴邻已有建筑的布局场景，排水方向可以直接朝向厂区内部管网，避免屋面排水冲刷邻接建筑墙体。柱脚采用外露式刚接设计，预埋螺栓穿过柱脚底板后用双螺母锁紧，柱脚下方设置抗剪键抵消柱底水平剪力，相比铰接柱脚，刚接设计能减少柱顶位移量，降低屋架梁的跨中弯矩，让构件截面选型更经济。屋架下弦预留了管线吊挂节点，可以直接在对应节点板上焊接吊挂件，布设照明线路、消防管道、小型除尘风管，不需要额外在钢梁上钻孔施焊，避免对主体构件的截面强度造成损伤。柱间支撑采用圆钢交叉支撑形式，花篮螺栓预紧后能给整个纵向框架提供足够的抗侧刚度，相比型钢支撑，圆钢支撑自重更轻，安装时不需要吊装设备配合，人工就能完成牵拉固定，在檐高8米以内的厂房中，这种支撑形式的性价比优势非常明显。

　　设计思路上，这套结构优先考虑了构件的运输与拼装便利性，所有钢构件的单段长度都控制在12米以内，符合普通货运车辆的运输限长要求，不需要办理超限运输手续；构件连接节点全部采用高强螺栓铰接形式，现场作业不需要大量焊接工序，只需要按照编号对位穿入螺栓，按照扭矩要求锁紧即可，对现场施工人员的技能要求更低，也能减少焊接作业带来的防火、防腐层破坏问题。屋架梁的加劲肋设置完全对应集中荷载作用点，包括柱顶支撑位置、屋面板檩托位置、水平支撑连接位置，都设置了横向加劲肋，避免腹板在集中荷载作用下出现局部失稳；檩托板采用带长圆孔的设计，允许C型檩条安装时有一定的位置调整量，抵消构件加工、基础施工带来的尺寸误差，避免现场扩孔修改构件。

　　从安装边界尺寸来看，这套结构的单跨跨度可以根据实际场地需求在12米到18米区间调整，柱距默认采用6米模数，适配常规彩钢檩条的经济跨度，檐口高度可以根据使用需求在6米到9米区间调整，当檐高超过8米时，只需要在柱中位置增加一道纵向系杆，就能保证柱子的长细比满足规范要求。安装时需要注意，柱脚预埋螺栓的定位偏差要控制在2毫米以内，避免柱脚安装时出现错位；屋架梁吊装时要采用两点吊装，避免梁段出现侧向变形，梁段对位后要先安装临时冲钉固定，再穿入高强螺栓，所有螺栓终拧完成后才能松钩。屋架水平支撑要在相邻两榀屋架梁安装校正完成后立即安装，形成稳定的空间受力单元，避免单榀梁在风载作用下出现倾覆。整个结构的防腐处理采用环氧富锌底漆加聚氨酯面漆的组合，在普通大气环境下的防腐年限能达到15年以上，如果是在有腐蚀性介质的化工车间场景，只需要将面漆更换为防腐性能更好的氟碳面漆，就能适配对应的使用环境。
